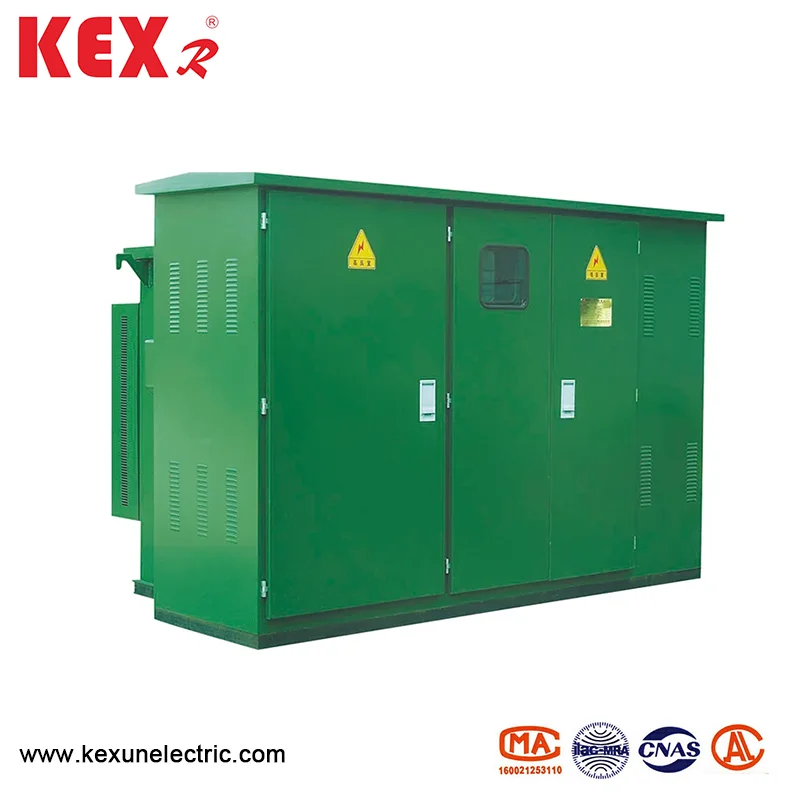

Pre-install na American Box Transformer

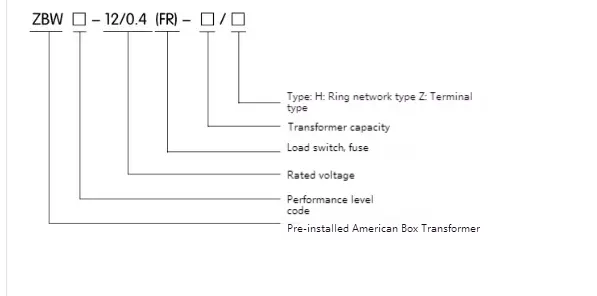

Modelo at kahulugan

● Mga Kondisyon ng Paggamit sa Kalikasan

◆ Temperatura ng Kapaligiran: Ang pre -install na American box transpormer ay dapat gamitin sa kapaligiran sa pagitan ng -30 ~ 40 ℃

◆ Altitude: sa ibaba 4000m

◆ Bilis ng hangin: sa ibaba 34m/s

◆ Kahalumigmigan: Ang average na pang -araw -araw na kamag -anak na kahalumigmigan ay hindi hihigit sa 95%; Ang buwanang halaga ng kahalumigmigan na kahalumigmigan ay hindi hihigit sa 95%

◆ Antas ng Shockproof: Ang pahalang na pagpabilis ay hindi hihigit sa 0.4m/s², at ang patayong pagbilis ay hindi hihigit sa 0.15m/s²

◆ Pag -install ng Pag -install: Sa loob ng 3 °

◆ Kapaligiran sa pag -install: Ang nakapalibot na hangin ay hindi malinaw na marumi sa pamamagitan ng kinakain at sunugin na mga gas, at walang marahas na panginginig ng boses sa site ng pag -install.

Tandaan: Kapag nag-order ng pre-install na American box transpormer na lampas sa mga kondisyon sa itaas, maaari kang makipag-ayos sa aming kumpanya.

● Teknikal na talahanayan ng parameter

◆ Transformer

◆ Load switch

Ang load switch ng pre-install na American box transpormer ay naka-immers ng langis, three-phase linkage switch at spring mekanismo ng pagpapatakbo; Maaari itong mabuksan at sarado na may pag -load, at ang pagbubukas at bilis ng pagsasara nito ay walang kinalaman sa lakas ng operating. Ang mga uri ay dalawang-istasyon, apat na istasyon na T-type at apat na istasyon na V-type.

◆ Fuse ng Backup Protection

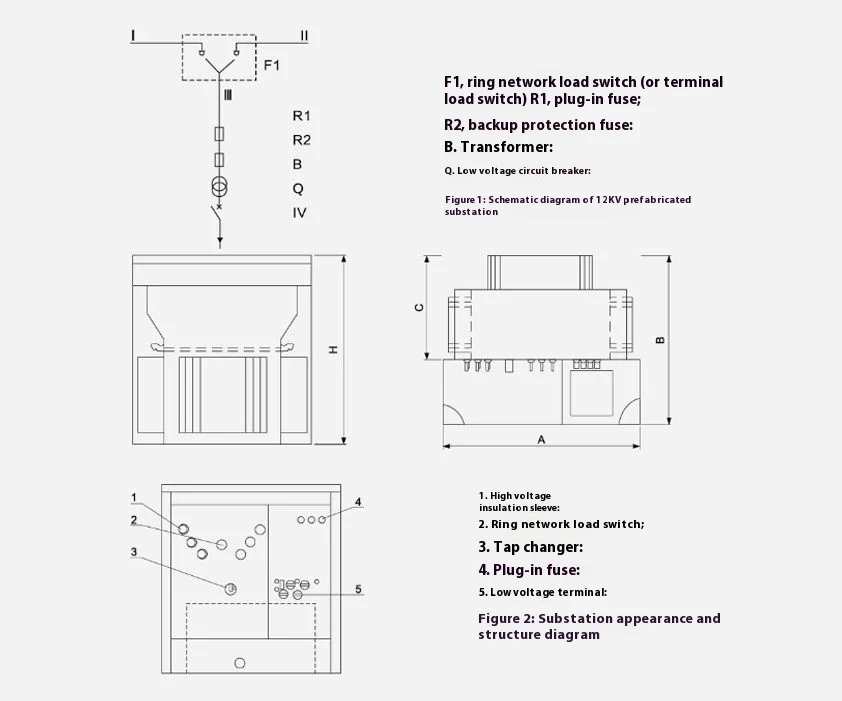

Ang fuse ng pre-install na American box transpormer ay konektado sa serye na may plug-in fuse sa sanga ng transpormer (tingnan ang R1 at R2 sa Larawan 2) upang makabuo ng isang buong saklaw na proteksyon. Ito ay sumabog lamang kapag mayroong isang maikling circuit na kasalanan sa loob ng transpormer, kaya ang posibilidad ng pamumulaklak ay napakababa. Naka -install ito sa itaas na tangke ng langis, at kailangang mabuksan ang tangke ng langis kung mai -update ito.

◆ I -plug ang fuse

1. Ang core ng fuse ng pre-install na transpormer ng kahon ng Amerikano ay may dalawang katangian ng temperatura at kasalukuyang, iyon ay, ang labis na karga ay nangyayari sa pagtatapos ng pag-load, o natutunaw ito kapag ang temperatura ay masyadong mataas. Ang plug-in fuse at backup protection fuse ay ginagamit sa serye, na maaaring maprotektahan ang buong saklaw mula sa ilang mga amperes hanggang sa ilang libong mga amperes, at ang maximum na pagbasag ng kasalukuyang ay 50ka.

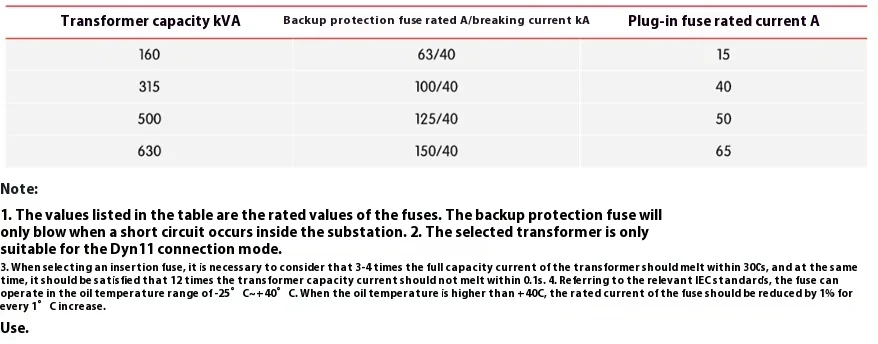

2.Ang makatuwirang pagtutugma ng backup fuse at plug-in fuse ay direktang makakaapekto sa pagganap ng buong transpormer. Tingnan ang sumusunod na talahanayan para sa isang bahagi ng mga patnubay sa pagpili ng fuse sa 10KV pre-install na American box transpormer para sa sanggunian.

3.Plug-in fuse ay isang elemento na maaaring palitan ang fuse core sa labas. Kapag pinapalitan, hinila muna ang pull singsing ng pressure relief valve ng itaas na tangke ng gasolina upang balansehin ang presyon sa loob at labas ng tangke ng gasolina. Upang matiyak ang kaligtasan ng mga operator at kagamitan, ang mga plug-in na piyus ay dapat na mai-plug at hindi mai-plug kung walang pagkarga. Samakatuwid, ang switch ng mababang boltahe ay dapat na i-off muna upang putulin ang buong pag-load sa mababang bahagi ng boltahe. Pagkatapos, ang hawakan sa upuan ng fuse ay dapat na mai -unscrew sa operating handle, at pagkatapos ay paikutin ng halos 90 degree upang maalis ang pagdirikit sa pagitan ng gasket at sa labas ng dingding. Ang fuse matunaw ay dapat na hilahin nang paitaas para sa 70-80mm, at dapat itong manatili nang ilang segundo. Matapos ang ilang langis sa matunaw ay pinatuyo, ang matunaw ay dapat na hilahin upang maiwasan ang mga patak ng langis mula sa iba pang mga sangkap sa labas ng tangke ng gasolina. Punasan ang ibabaw ng matunaw na may malinis na tela ng koton, at pagkatapos ay palitan ang core. Kapag pinapalitan, siguraduhing bigyang pansin ang mga parameter na ipinahiwatig sa tinunaw na core, at ang iba't ibang mga parameter ay hindi maaaring mapalitan. Tingnan ang Attachment 3 para sa mga hakbang sa kapalit. Ipasok ang tinunaw na core pagkatapos ng kapalit sa suporta ng fuse, at kapag ang hawakan sa tinunaw na core ay nakabukas sa posisyon ng pag -lock, tiyakin na ang hindi kinakalawang na bakal na tagapaghugas ng bakal ay malapit sa suporta ng fuse, at ang hawakan ay na -buckled sa boss upang matiyak na ang substation ay ganap na selyadong at libre mula sa kahalumigmigan. Pagkatapos, ang switch ng mababang boltahe ay sarado muli, at ang supply ng kuryente ay maaaring maipagpatuloy sa oras na ito.

4. Kung ang paunang naka-install na American box transpormer ay isang three-phase system, kung ito ay isang backup na proteksyon na fuse o isang plug-in fuse, kapag natutunaw ang isang phase na natutunaw, ang three-phase matunaw ay dapat mapalitan sa pangkalahatan, maliban kung maaari itong matukoy na ang isang-phase matunaw lamang ang pumasa sa kasalukuyang kasalanan.
