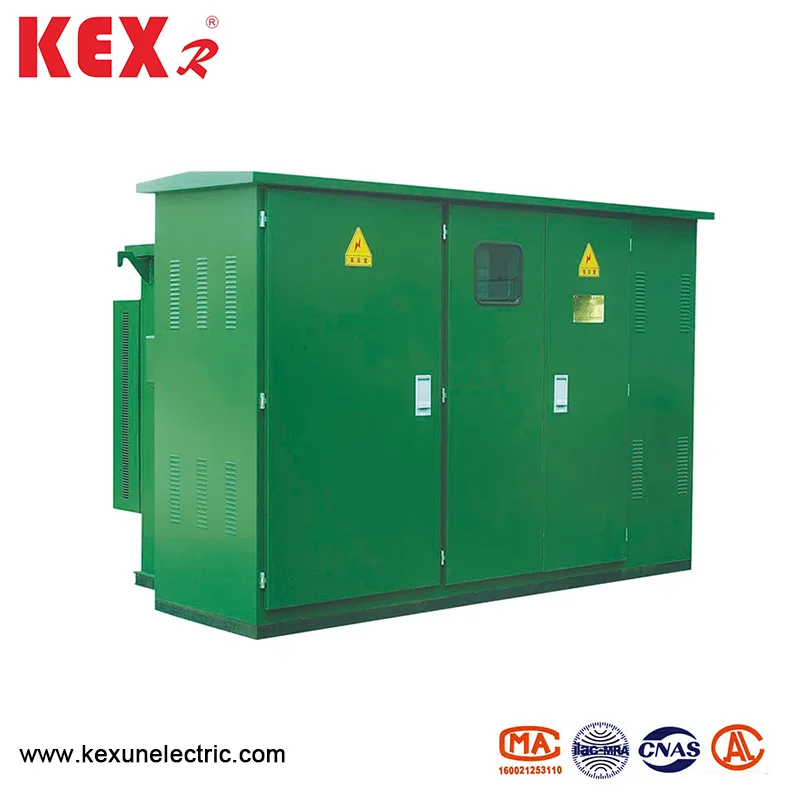

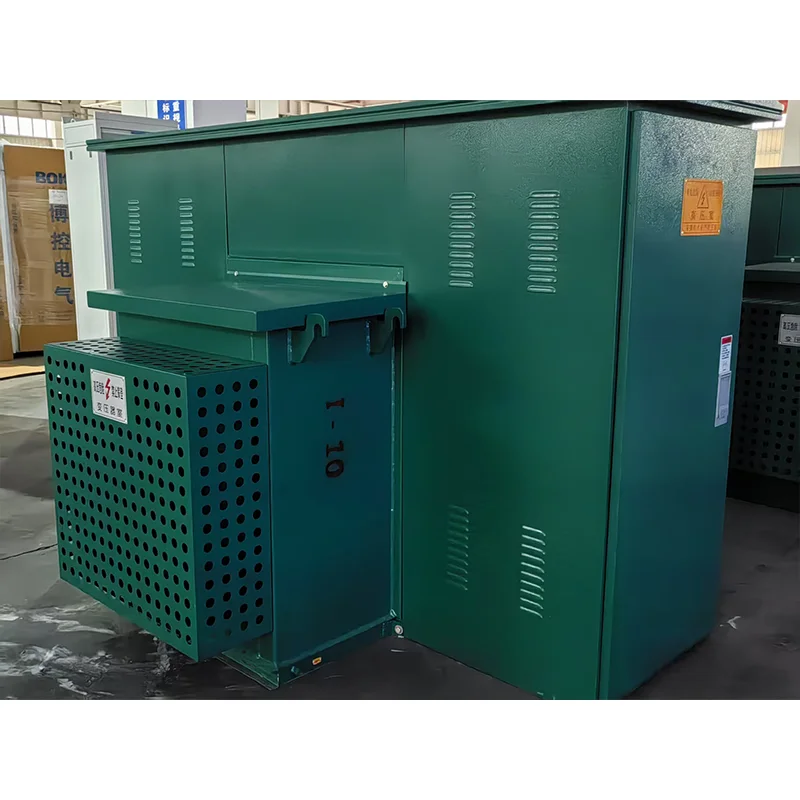

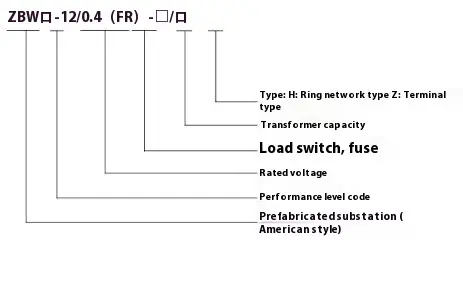

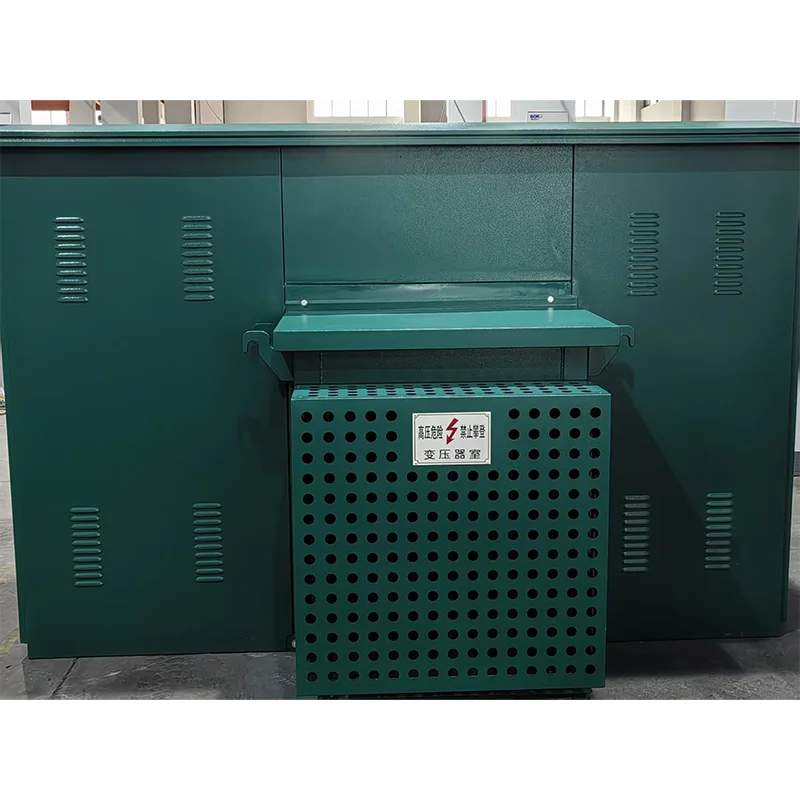

Paunang naka-install na American box type cabinet

● Mga Bentahe ng Produkto

1. Ang pre-install na cabinet ng uri ng American box ay may compact at standard na istraktura, maliit na espasyo sa sahig, mas mababa kaysa sa uri ng Europa na may parehong kapasidad.

2. Sealing, insulated na istraktura, malakas na kaligtasan.

3. Ang pre-install na uri ng kahon ng American box na nag-ampon ng mga transformer na may mababang pagkawala, mababang ingay, mababang pagtaas ng temperatura, malakas na kapasidad ng labis na karga, maikling paglaban sa circuit at malakas na paglaban ng epekto ay nagsisiguro sa mataas na pagganap ng produkto.

4. Tanggapin ang iba't ibang mga solusyon upang matugunan ang mga na -customize na pangangailangan ng mga customer at makitungo sa iba't ibang mga sitwasyon sa paggamit.

● Istraktura ng gabinete

◆ Pangkalahatang layout

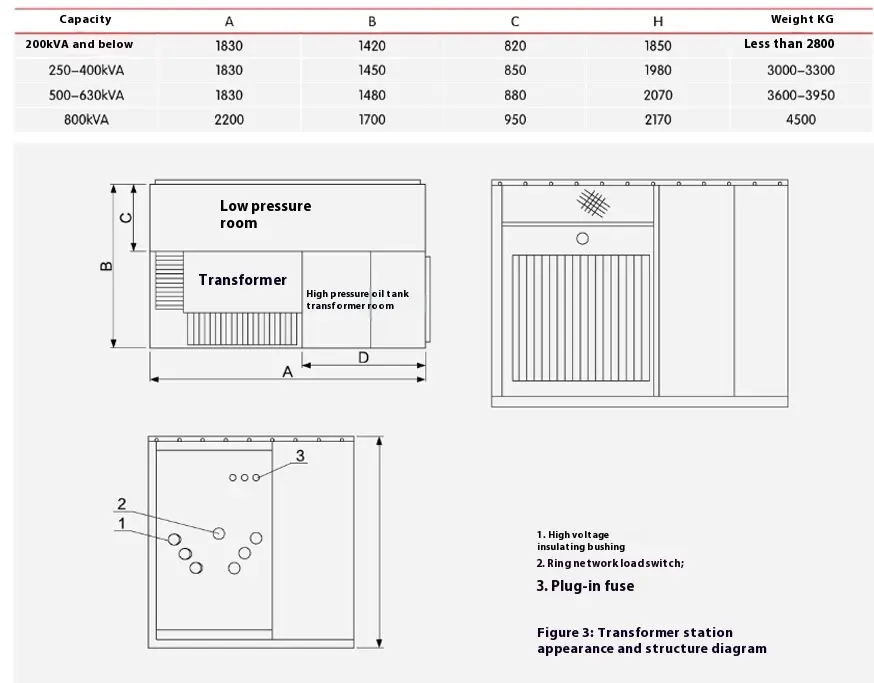

Ang hitsura at istraktura ng 10KV pre-install na American box type cabinet ay ipinapakita sa Mga figure 2 at 3. Ang tangke ng langis ay nahahati sa dalawang bahagi, ang itaas na bahagi ay ang tangke ng langis na may mataas na presyon, at ang mas mababang bahagi ay ang tangke ng langis ng transpormer. Ang dalawang bahagi ay konektado lamang sa elektrikal at ang langis ay naharang. Ang diagram ng eskematiko ay ipinapakita sa Figure 1, kung saan ang mga linya ng "I" at "I" ay mga feed ng network ng loop, ang mga sanga ng "LL" ay mga sanga ng transpormer, at ang "V" ay mababa ang boltahe na output. Maaaring magamit ang gabinete sa parehong sistema ng supply ng kuryente ng network at sistema ng terminal, at ang pag -convert ay maginhawa. Ang feed ng linya at "lⅲ" branch ay nakabukas gamit ang load switch ng Ring Network. Kasabay nito, ang papasok na terminal ng mataas na boltahe na bahagi ng transpormer ay nilagyan ng mga fuse ng backup na proteksyon at mga fuse ng plug-in upang maprotektahan ang kasalanan ng maikling circuit at labis na karga at higit sa proteksyon ng temperatura ng sangay. Kasabay nito, ang mga aparato na display ng high-boltahe at mga aresto ng kidlat ay maaari ring mai-install. Ang mababang-boltahe na dulo ng transpormer ay output matapos na dumaan sa isang metro at isang mababang boltahe na circuit breaker.

◆ Transformer

Pre-install na American Box Type Cabinet Adopt S11 Series three-phase oil-immersed transpormer na may mababang pagkawala, ang mababang pagtaas ng temperatura at mababang ingay ay pinagtibay. Ang ganap na selyadong istraktura ay epektibong naghihiwalay sa polusyon ng hangin at pagkasira ng pagkakabukod na dulot ng kahalumigmigan. Ang corrugated sheet ng shell ng tangke ng langis ay may mga pag -andar ng pag -iwas sa init at paglamig, at epektibong binabawasan ang panloob na presyon.

◆ Dalawang-istasyon ng pag-load ng terminal ng pag-load

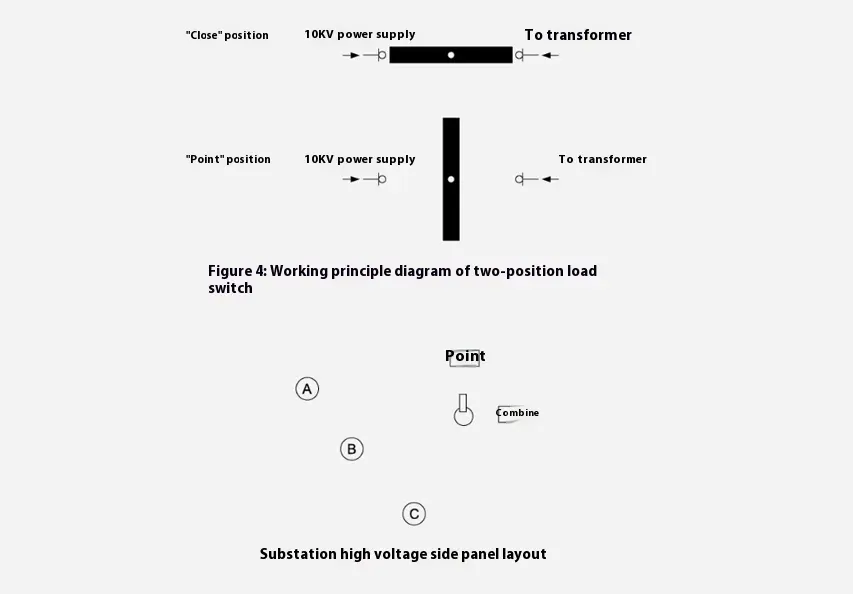

Ang diagram ng istruktura nito ay ipinapakita sa Figure 4, kung saan ang "I" ay konektado sa mataas na boltahe na papasok na terminal. Sa panahon ng operasyon, ipinasok ng gumagamit ang espesyal na hawakan ng operating sa umiikot na baras ng switch ng pag -load at pinaikot ito 90 degree counterclockwise, at ang switch ng pag -load ay lumiliko sa posisyon na "off". Ang switch ng pag-load ng terminal ay pinuputol lamang ang sangay ng transpormer sa mode ng suplay ng kuryente ng terminal o gumagana kapag pinapalitan ang plug-in fuse core, kaya ang terminal negatibong switch ng pag-load ay mayroon lamang dalawang posisyon ng off at on, at ang operating force ay maliit din dahil sa maliit na sukat nito. Upang mabawasan ang polusyon ng langis sa tangke ng langis, iminungkahi na patayin ng gumagamit ang switch ng mababang boltahe bago i-operating ang switch ng pag-load upang mabawasan ang pag-load ng presyon.

◆ Fuse ng proteksyon

Ang proteksyon fuse ng pre-install na uri ng kahon ng American box ay konektado sa serye na may plug-in fuse sa sanga ng transpormer (tingnan ang R1 at R2 sa Larawan 2) upang makabuo ng isang fuuse na fuse na proteksyon. Ito ay sumabog lamang kapag mayroong isang maikling circuit na kasalanan sa loob ng gabinete, kaya ang posibilidad ng pamumulaklak ay napakababa. Naka -install ito sa itaas na tangke ng langis, at kailangang mabuksan ang tangke ng langis kung mai -update ito.

◆ INSERT TYPE FUSE

Ang natutunaw na core ay may dalawahang sensitivity (temperatura at kasalukuyang), iyon ay, natutunaw ito kapag nabigo ang load side (labis na karga o labis na temperatura). Ang plug-in fuse at backup na proteksyon ng fuse ay ginagamit sa serye, na maaaring maprotektahan ang buong saklaw mula sa maliit na kasalukuyang (maraming beses sa) hanggang sa malaking kasalukuyang (maraming sampu-sampung kiloamperes), at ang maximum na pagsira sa kasalukuyang ay 50ka.

Tandaan ：

1. Lahat ng nakalista sa talahanayan ay mga rating ng mga piyus. Ang fuse ng backup na proteksyon ay hinipan lamang kapag mayroong isang maikling kasalanan ng circuit sa loob ng pre-install na cabinet ng uri ng American box.

2. Ang napiling transpormer ay angkop lamang para sa mode ng koneksyon ng Dyn11.

3. Kapag pumipili ng nakapasok na fuse, dapat itong isaalang-alang na 3-4 beses ang buong kapasidad na kasalukuyang ng transpormer ay dapat matunaw sa loob ng 300s, at sa parehong oras, dapat itong nasiyahan na 12 beses ang buong kapasidad na kasalukuyang ng transpormer ay hindi dapat matunaw kapag ginagamit ang 0.1s.

4. Ayon sa mga pamantayan ng IEC, ang fuse ay maaaring gumana sa pampulitikang saklaw ng -25 ℃ ~+40 ℃. Kapag ang temperatura ng langis ay mas mataas kaysa sa +40 ℃, ang na -rate na kasalukuyang fuse ay dapat mabawasan ng 1% para sa bawat pagtaas ng 1 ℃.

◆ Uri ng siko at uri ng "T" na uri ng cable

Ang mataas na boltahe na papasok at papalabas na mga linya ng 12kV pre-install na American box type cabine ay nagpatibay ng mga papasok at papalabas na linya, at ang suplay ng kuryente na may mataas na boltahe ay pinangunahan ng tangke ng langis sa pamamagitan ng mga epoxy-cast insulating na manggas. Upang mapadali ang pagsubok ng pabrika at pagsubok ng pagtanggap ng gumagamit, ang mga insulating manggas mismo ay may kakayahang makatiis ng 10KV frequency frequency na makatiis ng boltahe at salpok ng kidlat na makatiis ng boltahe. Bago i -install ang ulo ng cable, kinakailangan upang malaman kung ang gumagamit ay nangangailangan ng mga aresto sa kidlat. Kung kinakailangan, ang isang hanay ng mga insulating manggas sa papasok at papalabas na mga linya ng loop ay nagpatibay ng uri ng dobleng-pass, at ang iba pang set ay nagpatibay ng uri ng solong-pass.

Pumili ng isang ulo ng siko o hugis-t-cable na tumutugma sa seksyon ng cable, linisin ang panloob at panlabas na mga ibabaw at ang ibabaw ng insulating manggas na may anhydrous ethanol, mag-apply ng isang maliit na 7501 vacuum silicone grasa sa ibabaw ng manggas, at i-install ito ayon sa mga espesyal na pagtutukoy ng pag-install ng lugar ng gawaing cable. Sa kabilang dulo ng dobleng-pass insulating manggas, mag-install ng isang espesyal na ganap na selyadong zinc oxide arrester sa parehong paraan. Tingnan ang mga tagubilin para sa pag -install ng ulo ng cable.

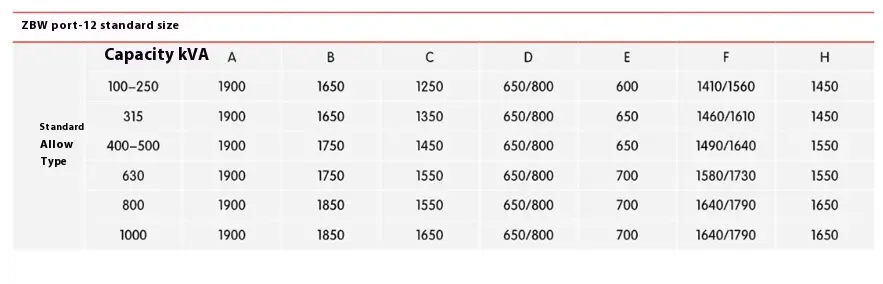

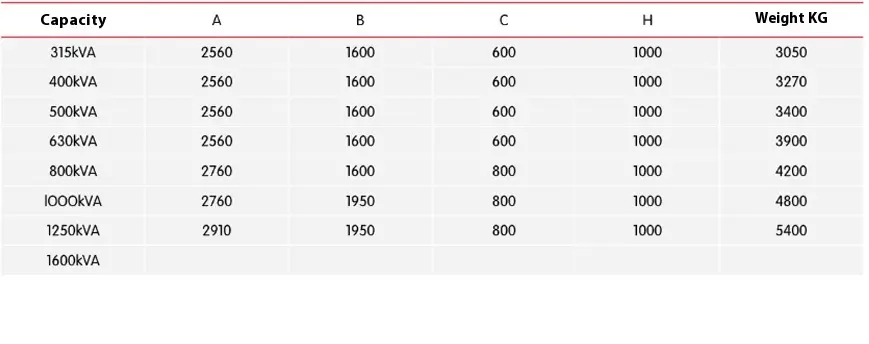

● Mga sukat ng pre-install na cabinet ng uri ng American box
