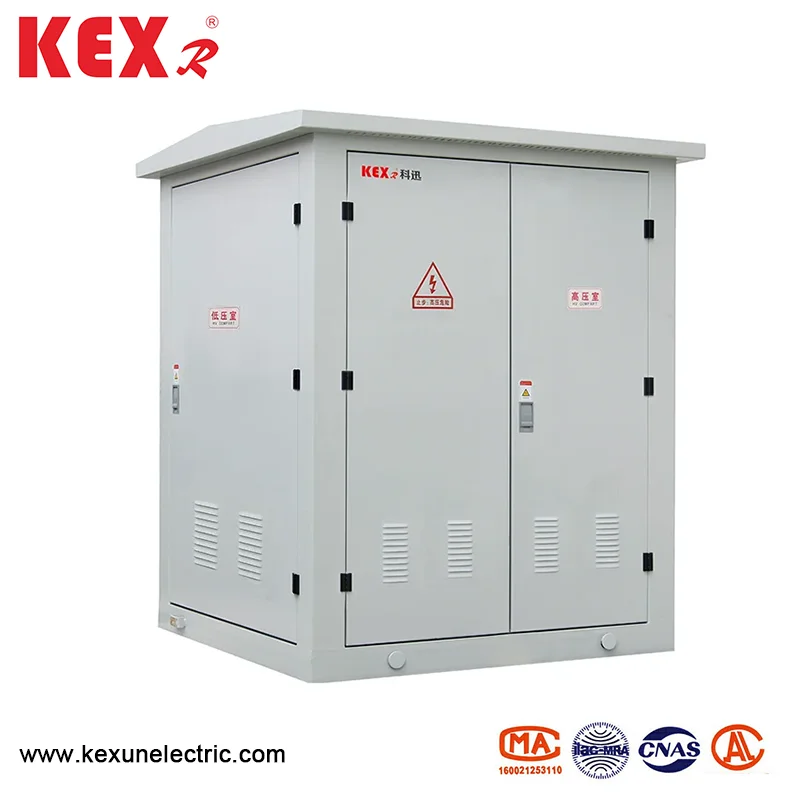

Miniaturized European Box Type Substation

◆ Pangkalahatang istraktura

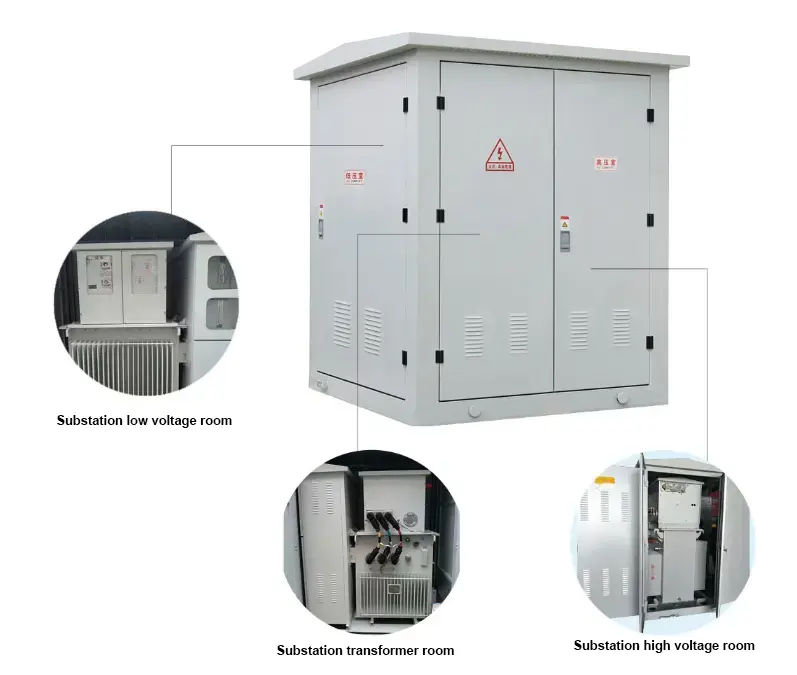

1. YB □ -12 Miniaturized European Box Type Substation ay pangunahing nahahati sa tatlong bahagi: high-boltahe switch room, transpormer room at low-boltahe switch room, na maaaring dalhin nang hiwalay.

2. Ang produkto ay nagpatibay ng isang natatanging disenyo ng dissipation ng init ng malaking siklo upang matiyak ang antas ng pagtaas ng temperatura ng produkto, at ang hiwalay na pagbubuklod sa pagitan ng mga silid ay hindi bubuo ng palitan ng init sa pagitan ng mga silid.

3. Ang shell ng produkto ay gawa sa mataas na kalidad na hindi kinakalawang na asero plate. Ang lahat ng mga bahagi ng istraktura ng plate na bakal ay sumailalim sa espesyal na paggamot sa anti-kani-kani-kani-kana, at ang istraktura ng hindi kinakalawang na asero ay may malakas na paglaban sa kaagnasan at mahusay na lakas ng mekanikal.

4. Ang produkto ay maaaring direktang mai -install sa loob ng bahay nang walang karagdagang pundasyon ng gusali, na nakakatipid ng gastos at puwang at maginhawa upang mai -install.

◆ Mataas na silid ng boltahe

Ang SF6 Gas-puno Switchgear ay nakapag-iisa na binuo ng aming kumpanya ay pinagtibay para sa mataas na boltahe, at ang lahat ng switchgear at busbars ay selyadong sa isang saradong hindi kinakalawang na kahon ng bakal na walang nakalantad na sisingilin na katawan sa labas. Ligtas na operasyon at mataas na pagiging maaasahan; Ganap na disenyo ng modular, ang lahat ng mga module ay maaaring mapagtanto ang mode ng koneksyon ng side outlet at tuktok na pagpapalawak ayon sa mga kinakailangan sa pagkonsumo ng kuryente, at matugunan ang mga pangangailangan ng scheme ng supply ng kuryente sa pinakamataas na lawak.

◆ Mababang Kamara ng Boltahe

Ang mga linya ng mababang-boltahe at mga linya ng outlet ay lahat ay gawa sa mga bagong breaker circuit breaker, na maliit sa laki, libre mula sa pag-arcing at madaling palitan. Multifunctional Intelligent Comprehensive Protection Controller at Bagong Integrated Reactive Power Compensation Device.

◆ Kamara sa Transformer

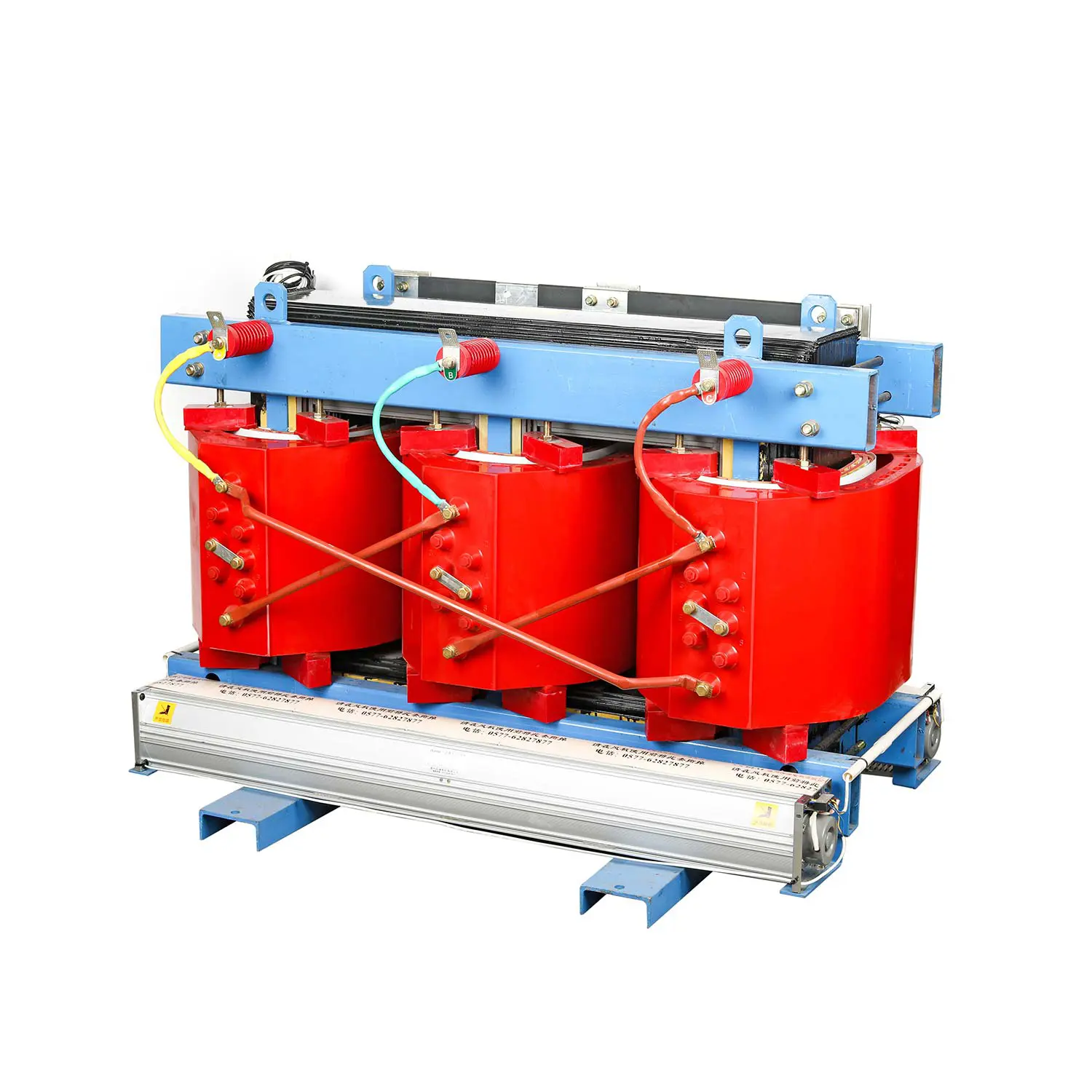

Ang transpormer ay ganap na insulated na may epoxy resin, at ang antas ng pagkakabukod at init na paglaban ay F, at ang transpormer ay walang anumang mga materyales na sumusuporta sa pagkasunog, at hindi gumagawa ng anumang gas o iba pang mga intermediate na produkto na hindi kaaya-aya sa kapaligiran sa panahon ng operasyon, kaya mayroon itong mga katangian ng mahusay na pag-urong ng apoy, proteksyon sa kapaligiran at pag-save ng enerhiya.

◆ Panloob na link

Ang boltahe na transpormer at solidong switch ng Tsino ay konektado sa pamamagitan ng solidong insulated na mga accessory ng cable ng kumpanya, na ganap na insulated at ligtas at maaasahan

● Pag -andar at katangian

Ang mataas na boltahe na silid ng miniaturized European box substation ay binubuo ng mataas na boltahe ng pag -load ng boltahe, mataas na boltahe na fuse at kidlat na arrester, na maaaring ihinto ang paghahatid ng kuryente at magkaroon ng labis na karga at maikling proteksyon ng circuit sa parehong oras. Ang silid na may mababang boltahe ay binubuo ng mababang boltahe na switch ng hangin, kasalukuyang transpormer, ammeter at voltmeter. Ang miniaturized European box substation ay nagpatibay ng nangungunang teknolohiya sa pagproseso at may mahusay na paglaban sa kaagnasan at paglaban sa pagsusuot. Ang mga pakinabang nito ay nababaluktot na kumbinasyon, maginhawang transportasyon, pag -install at konstruksyon, mababang gastos, walang polusyon at ligtas at maaasahang operasyon. Kasabay nito, ang miniaturized European box substation ay isang aparato na may mataas na antas ng automation, at ito ay dinisenyo ng matalinong, na maaaring ganap na maprotektahan ang lahat ng mga bahagi at matugunan ang mga pangangailangan ng walang pag -iingat. Sa pangkalahatan, ang miniaturized European box substation ay ang uri ng box transpormer na nakakatipid ng pamumuhunan at nakakakuha ng pinakamabilis na epekto.

● Ang silid ng mataas na boltahe

Ang mataas na silid ng boltahe ay karaniwang protektado ng isang kumbinasyon ng pag -load ng switch at fuse. Matapos ang isang yugto ng fuse ay hinipan, ang mga three-phase na mga biyahe sa link. Ang mga switch ng pag -load ay magagamit sa naka -compress na uri ng hangin, uri ng vacuum, uri ng asupre hexafluoride, atbp, na maaaring ipamahagi ang mekanismo ng operating at mapagtanto ang awtomatikong pag -upgrade; Ang fuse ay isang mataas na boltahe na kasalukuyang naglilimita ng fuse na may isang striker, na may maaasahang pagkilos at malaking kapasidad ng pagsira. Tingnan ang talahanayan sa ibaba para sa pangunahing mga teknikal na mga parameter. Para sa mga transformer sa itaas ng 800kva, ang mga vacuum circuit breaker tulad ng Zn12, Zn28 at VS1 ay maaaring mapili para sa proteksyon.

● Ang mababang silid ng boltahe

Ang pangunahing bahagi ng switch ng silid na may mababang boltahe ay nagpatibay ng unibersal o intelihenteng circuit breaker, na maaaring mapiling maprotektahan ang circuit; Ang outlet switch ay nagpatibay ng isang bagong uri ng plastic shell switch, na maliit sa laki at maikli sa pag -arcing, hanggang sa 30 circuit; May mga contactor at contactless switch mode para pumili ng mga gumagamit.

● Ang transpormer

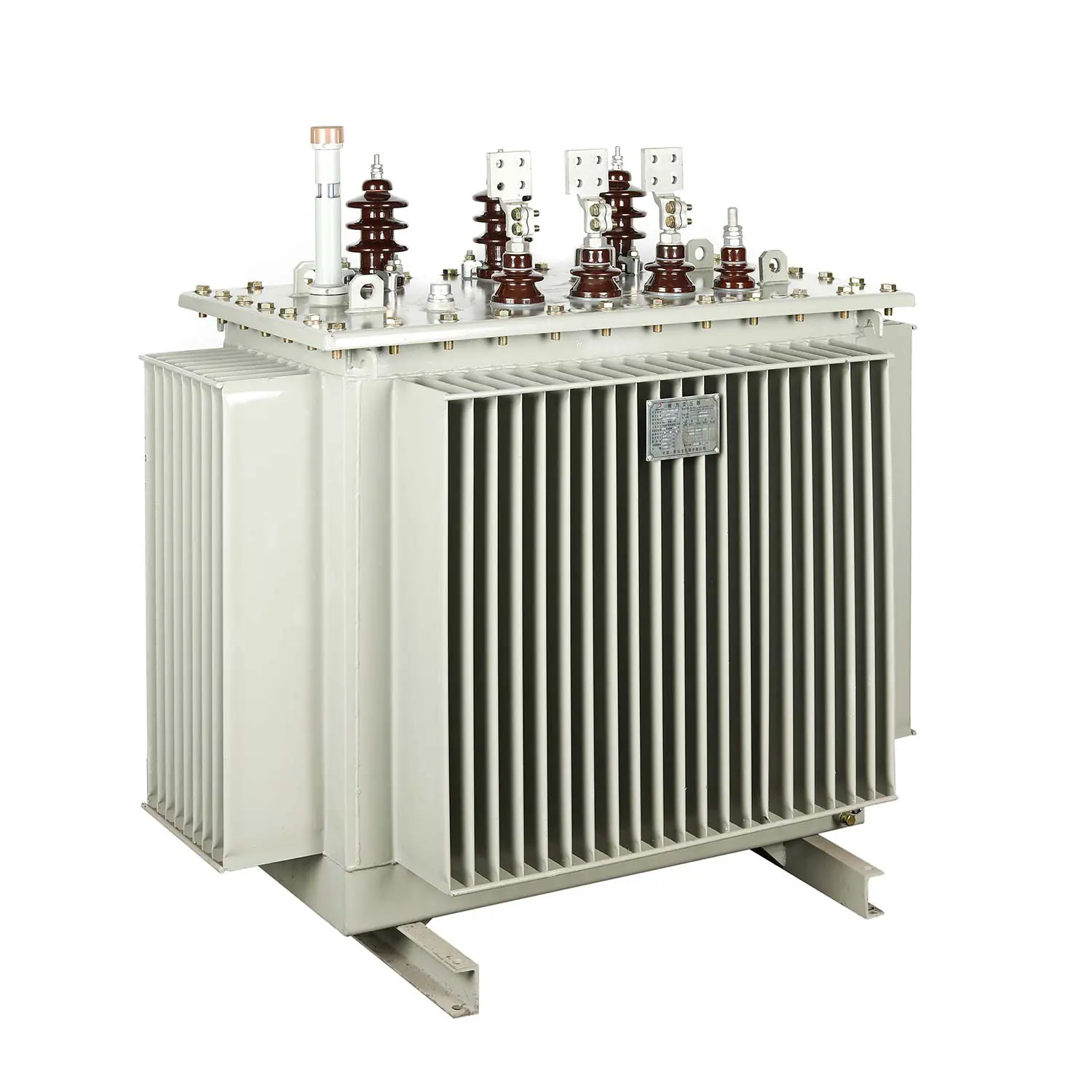

YB □ -12 Miniaturized European Box Type Substation Pumili ng Mababang-pagkawala, Immersed Oil, ganap na selyadong S9, S10 at S11 Series Transformers, o pumili ng Resin-Insulated o Nomex Paper-insulated na kapaligiran-friendly dry-type na mga transformer, at ang ilalim ay nilagyan ng isang trolley upang mapadali ang pagpasok at paglabas ng transpormer.

● Mga talahanayan ng parameter ng pagganap

◆ Teknikal na mga parameter ng switch ng pag -load

◆ Teknikal na mga parameter ng mataas na boltahe na piyus

◆ Teknikal na mga parameter ng mababang boltahe circuit breaker

● Mga Kondisyon ng Paggamit sa Kalikasan

◆ Altitude: Ang miniaturized European box type substation ay dapat gamitin sa loob ng 4000m

◆ temperatura: -25 ~ 40 ℃

◆ Ang kamag -anak na kahalumigmigan: ang pang -araw -araw na average ay hindi hihigit sa 95%, at ang buwanang average ay hindi hihigit sa 90%;

◆ Lugar ng pag -install: Walang sunog, panganib sa pagsabog, conductive dust, kemikal na nakakadulas na gas at marahas na panginginig ng boses. Kung ang mga kondisyon sa itaas ay lumampas, ang mga gumagamit ay maaaring kumunsulta sa aming kumpanya.

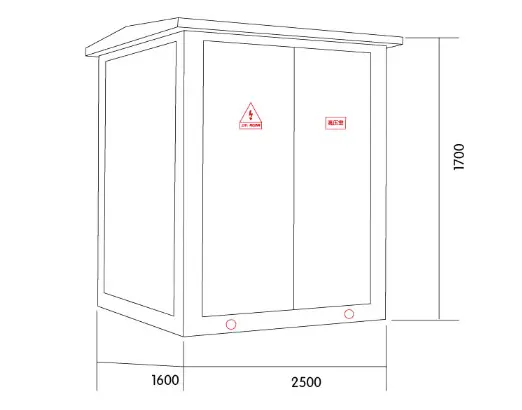

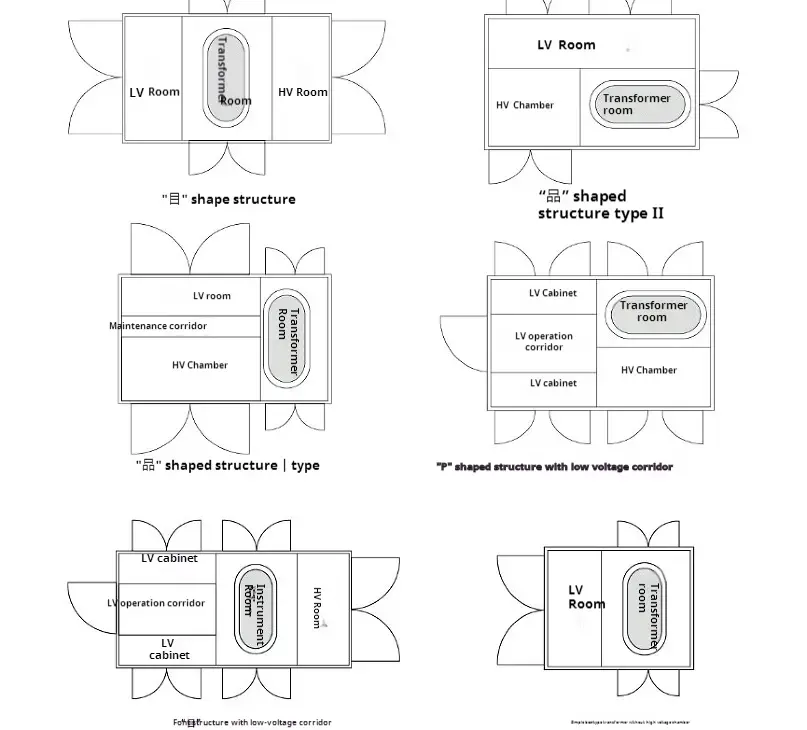

● Diagram ng Dimensyon ng Layout

● Bakit pumili ng kexr?

◆ Mga Bentahe ng Produkto: Ang aming Miniaturized European Box Type Substation ay maraming mga patent at naipasa ang iba't ibang mga sertipikasyon (ISO9001,3C, atbp.) ， Ang mahusay na kalidad ng produkto ay ang pundasyon ng aming foothold.

◆ Mga kalamangan sa presyo ： Mula sa punto ng view ng customer, naniniwala ang KEXR na ang maliit na kita ngunit ang mabilis na paglilipat ay maaaring makaligtas sa mga negosyo nang mas mahabang oras.May, ang presyo ng produkto ng KEXR ay mas mababa kaysa sa average ng industriya at nagpatibay kami ng isang hakbang-hakbang na listahan ng presyo, at higit pang mga pagbili ay magdadala ng higit pang mga diskwento.

◆ Mga Bentahe ng Kalidad ng Kalidad: Nagbibigay kami ng isang warranty ng 12-24 na buwan para sa karamihan sa mga produktong KEXR, na lumampas sa karamihan sa aming mga kapantay.

◆ Natatanging pamamaraan sa pagpapasadya: Isinasaalang -alang ang mga indibidwal na pangangailangan ng mga customer, maaari kaming makagawa ng mga pasadyang mga produkto upang matugunan ang iba't ibang mga sitwasyon sa paggamit.
