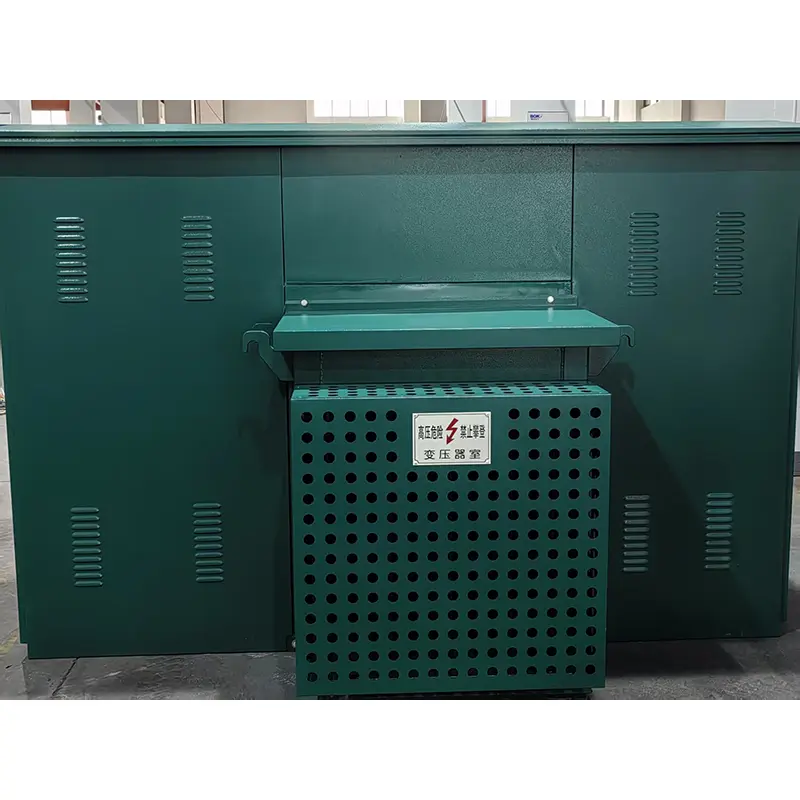

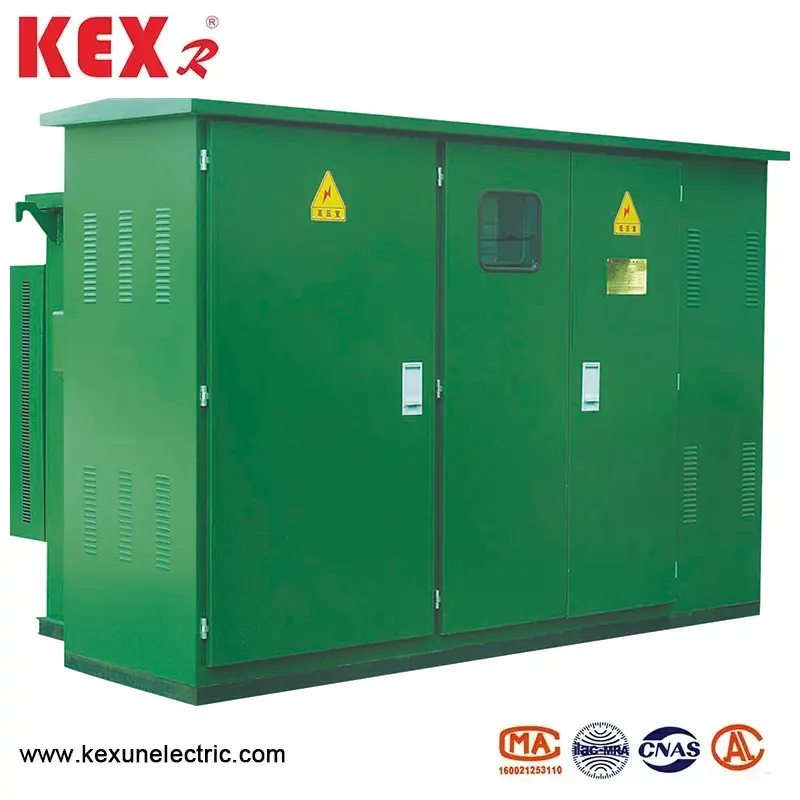

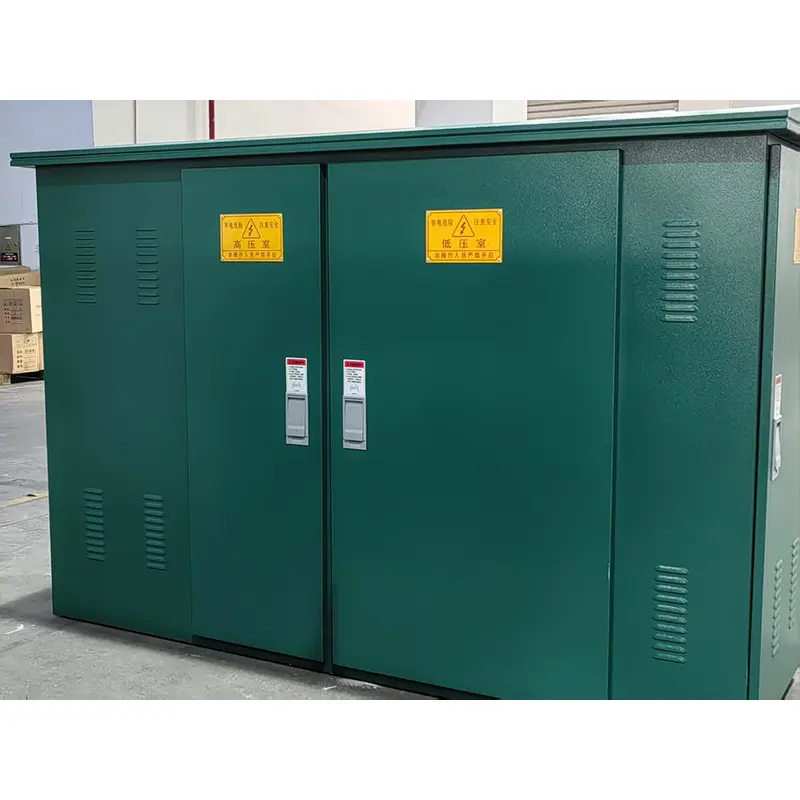

American Type Compact Transformer

● Pagtatasa ng modelo ng American Type Compact Transformer

－Z: pinagsama na uri

－B: Substation

－W: Panlabas

－12: Na -rate na boltahe 12kv

● American Type Compact Transformer Product Positioning:

◆ Pinagsamang solusyon sa pamamahagi ng panlabas na compact

◆ Angkop para sa mga network ng pamamahagi ng lunsod, mga parke ng industriya at mga bagong proyekto ng enerhiya.

◆ Sumunod sa pamantayan ng GB/T 17467 (katumbas ng IEC 62271-202).

◆ Mataas na silid ng boltahe

● Mga katangian ng istruktura

Disenyo ng kahon:

▶ American type compact transpormer ay nagpatibay ng double-layer anticorrosive steel plate (kapal ≥2mm)

▶ Thermal pagkakabukod interlayer (polyurethane foam, thermal conductivity ≤ 0.025 w/m k)

▶ Proteksyon grade IP34D (proteksyon ng ulan/maliit na proteksyon ng hayop)

Optimization ng Layout:

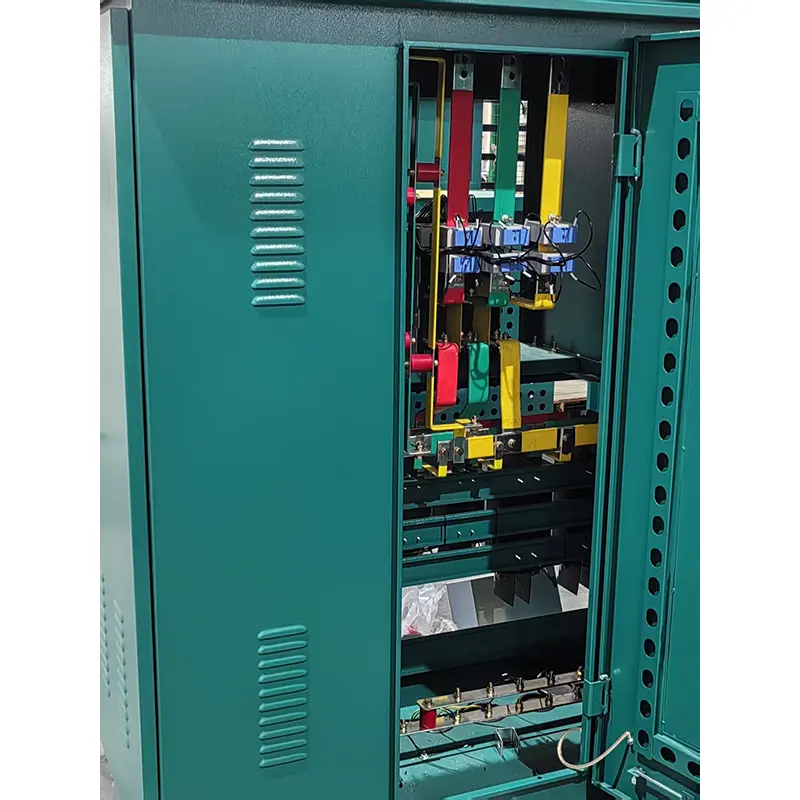

▶ Mga independiyenteng compartment para sa mataas na silid ng boltahe, silid ng transpormer at mababang silid ng boltahe.

▶ Lapad ng Maintenance Channel ≥800mm

▶ Nangungunang Sapilitang Sistema ng Ventilation (Pagsisimula ng Kontrol ng Temperatura at Huminto)

● Mga kondisyon sa kapaligiran ng American type compact transpormer gamit

◆ Ambient temperatura: maximum na temperatura +40 ℃, minimum na temperatura-30 ℃;

◆ Altitude: Ang uri ng ZBW-12 na uri ng Amerikano na compact transpormer ay dapat na mai-install sa lugar sa ibaba 4000m;

◆ Bilis ng hangin: katumbas ng 34m/s (hindi hihigit sa 700pa);

◆ Kahalumigmigan: Ang average na pang -araw -araw na kamag -anak na kahalumigmigan ay hindi hihigit sa 95%; Ang buwanang halaga ng kahalumigmigan na kahalumigmigan ay hindi hihigit sa 95%;

◆ Shockproof: Ang pahalang na pagpabilis ay hindi hihigit sa 0.4m/s2, at ang patayong pagbilis ay hindi hihigit sa 0.15m/s² ；;

◆ Ang pagkahilig ng site ng pag -install: Ang site ng pag -install ng pagkahilig ng American type compact transpormer ay dapat na mas mababa sa;

◆ Kapaligiran sa pag -install: Ang nakapalibot na hangin ng uri ng Amerikanong uri ng compact na transpormer ay hindi malinaw na marumi sa pamamagitan ng kinakain at sunugin na mga gas, at walang marahas na panginginig ng boses sa site ng pag -install;

◆ Kapag nag -order ng produktong ito na lampas sa mga kondisyon sa itaas, maaari kang makipag -ayos sa aming kumpanya.

◆ American Type Compact Transformer Technical Parameter
