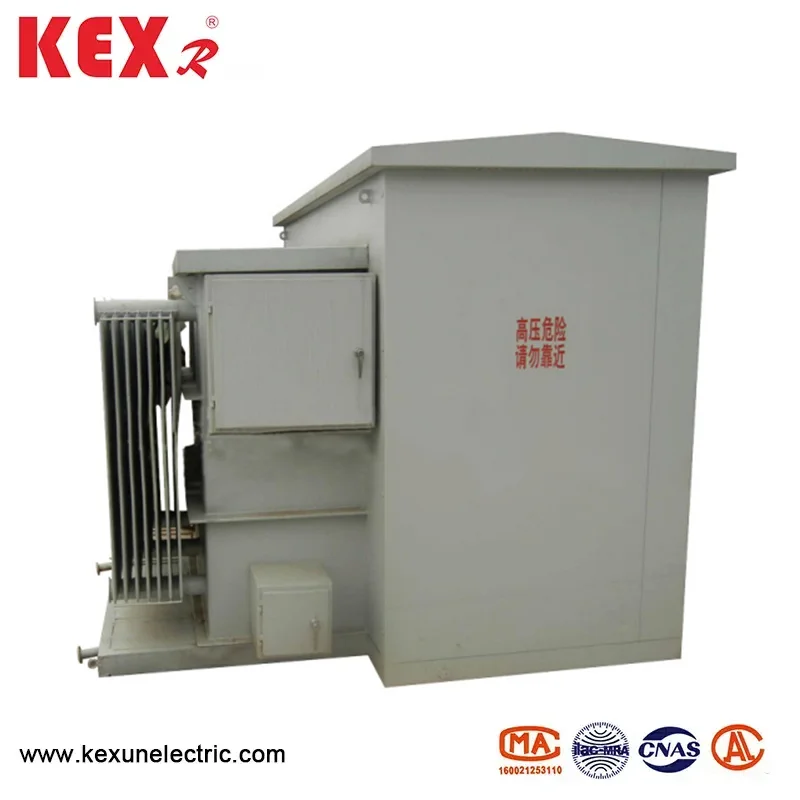

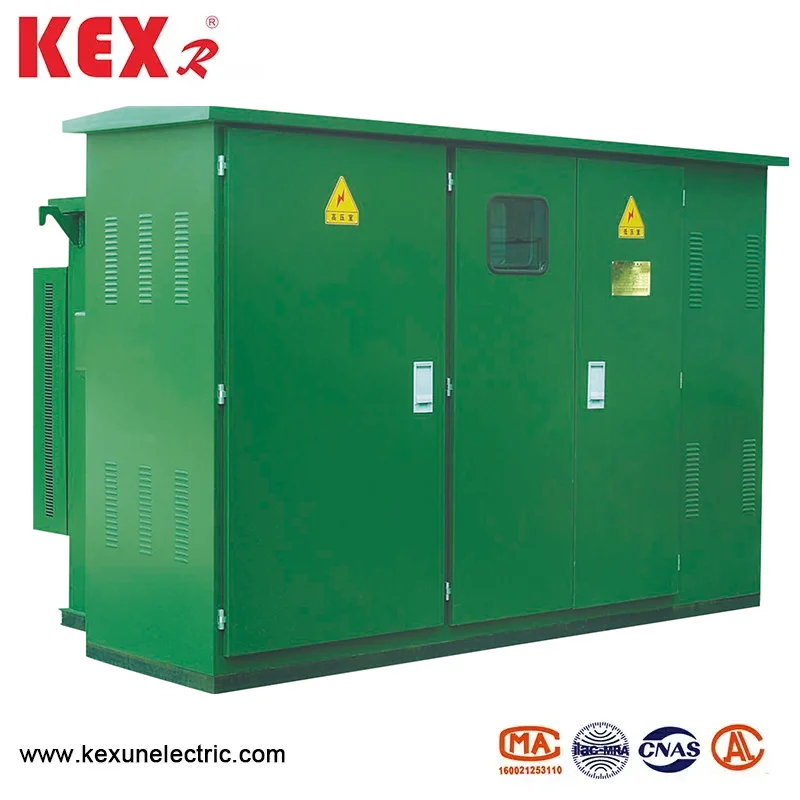

American type pad-mount transpormer

Ang American Type Pad-Mount Transformer na ginawa ng China Manufacture Kexun ay isang integrated at modular maliit na transpormer ng pamamahagi, na mayroong mga katangian ng compact na istraktura, maginhawang pag-install at mahusay na proteksyon, at malawakang ginagamit sa mga network ng pamamahagi ng lunsod, tirahan ng mga tirahan, komersyal na lugar at pagkonsumo ng kuryente.
Model: ZBW-12
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang transpormer na naka-mount na typepad ay may mga sumusunod na pangunahing tampok.

◆ Disenyo ng compact

Maliit na sukat, mas kaunting puwang sa sahig, na angkop para sa mga lugar na may limitadong espasyo.

Ang istraktura ng transpormer ng American box-type ay pinagtibay, na karaniwang naka-install sa isang kongkretong pad-mount.

◆ Pre-binuo na istraktura

Kumpletuhin ang pagsasama ng mataas at mababang mga switch ng boltahe, mga transformer at mga aparato ng proteksyon bago umalis sa pabrika upang mabawasan ang pag-install ng on-site.

Gumawa ng ganap na selyadong istraktura, kahalumigmigan-proof, dust-proof at corrosion-proof.

◆ Ligtas at maaasahan

Gumawa ng buong disenyo ng pagkakabukod upang mabawasan ang panganib ng electric shock.

Mayroon itong mga pag -andar ng labis na karga, maikling circuit at proteksyon ng temperatura, at tumatakbo nang matatag.

◆ Madaling pagpapanatili

Ang American Plug-In Cable Head (ELBOW CABLE Head) ay pinagtibay, na kung saan ay maginhawa para sa mabilis na pag-install at kapalit. Ang disenyo ng pintuan ng pag -access ay makatwiran at maginhawa para sa operasyon at pagpapanatili.

◆ Malakas na kakayahang umangkop

Ang American Type Pad-Mount Transformer ay angkop para sa panlabas na kapaligiran, ang antas ng proteksyon ay karaniwang umaabot sa IP67.

Ang napapasadyang disenyo ay maaaring matugunan ang iba't ibang mga antas ng boltahe (tulad ng 10KV/0.4KV) at mga kinakailangan sa kapasidad (tulad ng 50KVA ~ 1600KVA). ◆

● Karaniwang mga sitwasyon ng aplikasyon ng American type pad-mount transpormer

✅urban Distribution Network: Ito ay angkop para sa pagbabagong -anyo ng pamamahagi ng kuryente ng mga kalye at komunidad, at binabawasan ang nasasakop na lugar.

✅Residential Area: tahimik na disenyo, angkop para sa supply ng kuryente sa mga lugar na tirahan.

✅COMMERCIAL CENTER: Maganda at compact, nang hindi nakakaapekto sa hitsura ng lungsod.

✅Industrial Park: Inangkop sa malupit na kapaligiran na may mataas na pagiging maaasahan.

✅Temporary Power Consumption: Tulad ng mga site ng konstruksyon, eksibisyon, atbp, na maginhawa para sa mabilis na paglawak.

● Transformer Mga Teknikal na Parameter na ginagamit ng American Type Pad-Mounted Transformer

Serial number	Item	Unit	Mga teknikal na parameter
1	Na -rate na boltahe	KV	10/0.4
2	Max operating boltahe	KV	12
3	Rated frequency	Hz	50
4	Na -rate na kapasidad	KVA	150-1600
5	1min frequency frequency kasama ang boltahe	KV	35
6	Boltahe ng Impulse ng Kidlat	KV	75
7	Paraan ng Paglamig		Onan
8	Breaking kasalukuyang ng mataas na boltahe backup fuse	ang	50
9	Breaking kasalukuyang ng plug-in fuse	ang	2.5
10	Temperatura ng kapaligiran	℃	-35 ~ 40
11	Pinapayagan ang pagtaas ng temperatura ng coil	℃	65
12	Walang-load na regulasyon ng boltahe		± 5% o ± 2*2.5%
13	Antas ng ingay	DB	50
14	IP degree		IP43

◆ Paghahambing ng pagkawala ng iba't ibang uri ng mga transformer

Kapasidad (KVA)	Boltahe9 (kv)		Pagkonekta ng pangkat	Walang-load kasalukuyang%			Walang pagkawala ng pag -load %			Impedance boltahe%	Pagkawala ng Pag -load (W)
Kapasidad (KVA)	HV	Lv	Pagkonekta ng pangkat	S9	S10	S1	S9	S10	S1	Impedance boltahe%	Pagkawala ng Pag -load (W)
160	10 ± 5 Or2*± 2.5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Talahanayan ng mga teknikal na mga parameter ng switch ng pag -load na pinagtibay

Item	Pangalan	Unit	315a	630a
Na -rate na boltahe		KV	12	12
Max kasalukuyang		A	315	630
Rated frequency		Hz	50	50
Na-rate ang short-circuit na pagsasara ng kasalukuyang		Ang	31.5	50
Na-rate ang panandaliang pag-iwas sa kasalukuyang		Ang	12.5	50
Na-rate ang panandaliang oras na may oras		S	2	2
Mekanikal na buhay		Oras	2000	2000
Pagsubok sa Impulse ng Kidlat	Phase sa lupa	KV	75	75
Pagsubok sa Impulse ng Kidlat	Paghiwalay ng bali		85	85
1min frequency frequency withstand boltahe	Phase sa lupa		42	42
1min frequency frequency withstand boltahe	Paghiwalay ng bali		48	48
Na -rate ang rurok na nakatiis sa kasalukuyan		Ang	31.5	50

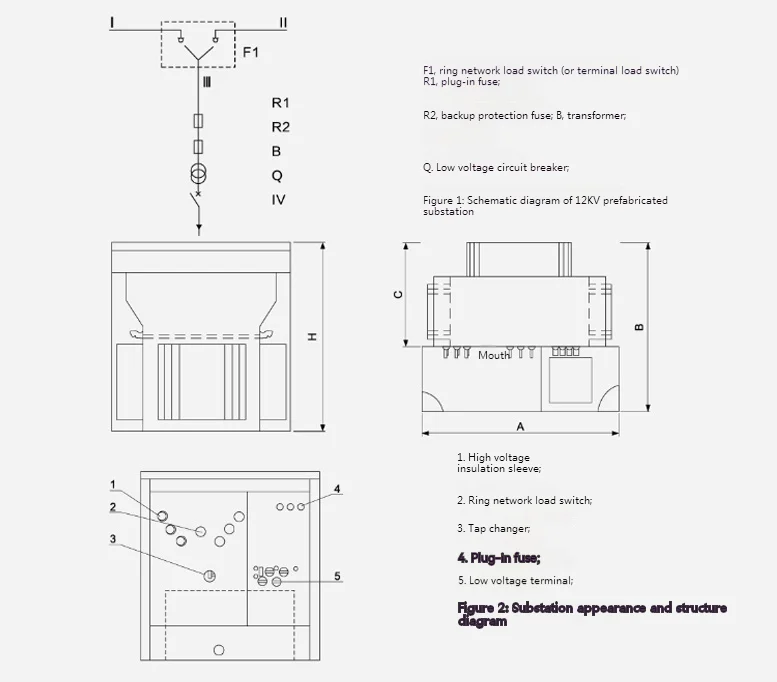

◆ Mga sukat ng American Type Pad-Mounted Transformer

American Type Pad Mounted Transformer

ZBW-12 pre-install na American Box Type Substation Standard Dimensyon
Kapasidad (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
