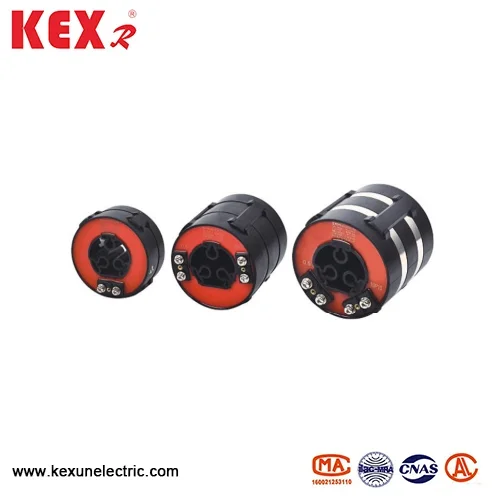

Ang mga instrumento ng gabinete na puno ng gabinete

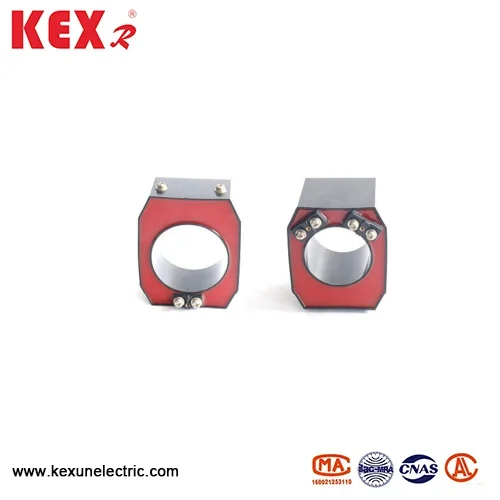

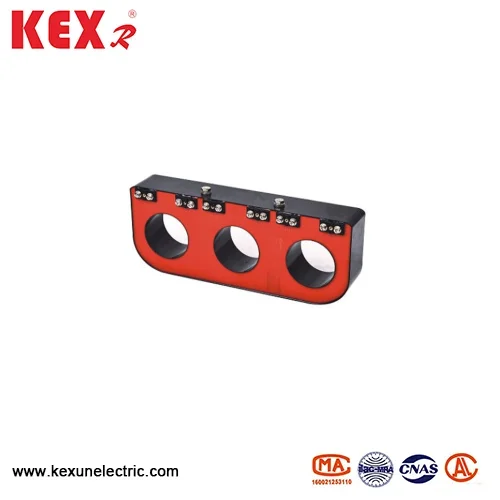

Ang LMZT-10 Gas Puno ng Gabinete Instrumento Transformer ay isang pangkaraniwang 10KV bus-type na kasalukuyang transpormer na ginawa ng Kexun sa pabrika ng China. Ang aktwal na mga parameter ay sasailalim sa teknikal na data ng tagagawa. Ang espesyal na pansin ay dapat bayaran sa pagtutugma ng tumpak na grado at na -rate na pag -load kapag pumipili ng uri.
Model: LMZT-10
Tatak ： Kexr
Model: LMZT-10
Tatak ： Kexr
● Model na kahulugan ng gas na puno ng mga instrumento ng gabinete na transpormer
L －Current Transformer
M －through ang puso
Z －Pouring type
T －closed type
10 －Voltage Class （KV）
● Tampok ng Disenyo ng LMZT-10 Type Gas Puno ng Gabinete Mga Instrumento Transformer
◆ Uri ng pagkakabukod: Epoxy resin casting at ganap na nakapaloob na istraktura
◆ Paraan ng pag -install: Busbar sa pamamagitan ng uri at naayos na pag -mount
◆ Winding Configuration: Dual Winding Design at Toroidal Core
● Karaniwang mga senaryo ng aplikasyon ng LMZT-10 Uri ng Gas Puno ng Gabinete Mga Instrumento Transformer
▶ Switch cabinet (10kv switchgear)
▶ Compact substation
▶ Pamamahagi ng Pang -industriya na Pang -industriya
● LMZT-10 Gas Puno ng Gabinete Instrumento Transformer Technical Parameter Table
Ang na -rate na kasalukuyang ratio, antas ng kawastuhan at na -rate na pag -load ng mga gas na puno ng gabinete ng mga instrumento ay ipinapakita sa sumusunod na talahanayan. Ang na -rate na pangalawang kasalukuyang ay 5A o 1A.
|
Layunin |
Pagsukat sa CT |
Proteksyon CT |
Dobleng paikot -ikot na CT |
|||||||
|
Na -rate ang pangunahing kasalukuyang |
Katumpakan na na -rate ang pag -load (VA) |
Katumpakan na na -rate ang pag -load (VA) |
Composite Accuracy Rated Load (VA) |
|||||||
|
0.2S |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0.2S |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

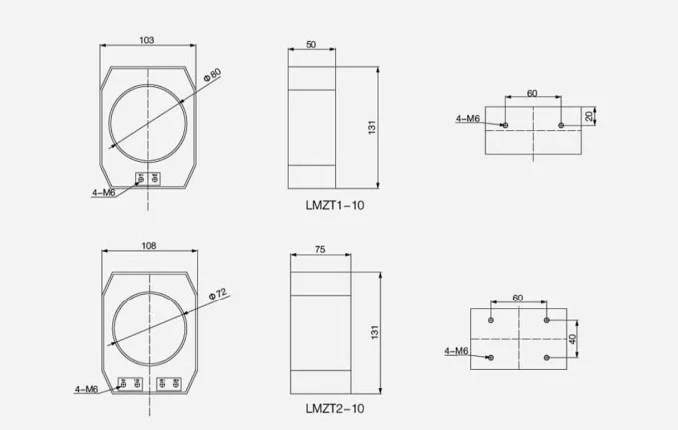

● Mga Dimensyon ng LMZT-10 Gas Puno ng Gabinete Mga Instrumento Transformer
Mga Hot Tags: Ang mga instrumento ng gabinete na puno ng gabinete
Kaugnay na Kategorya

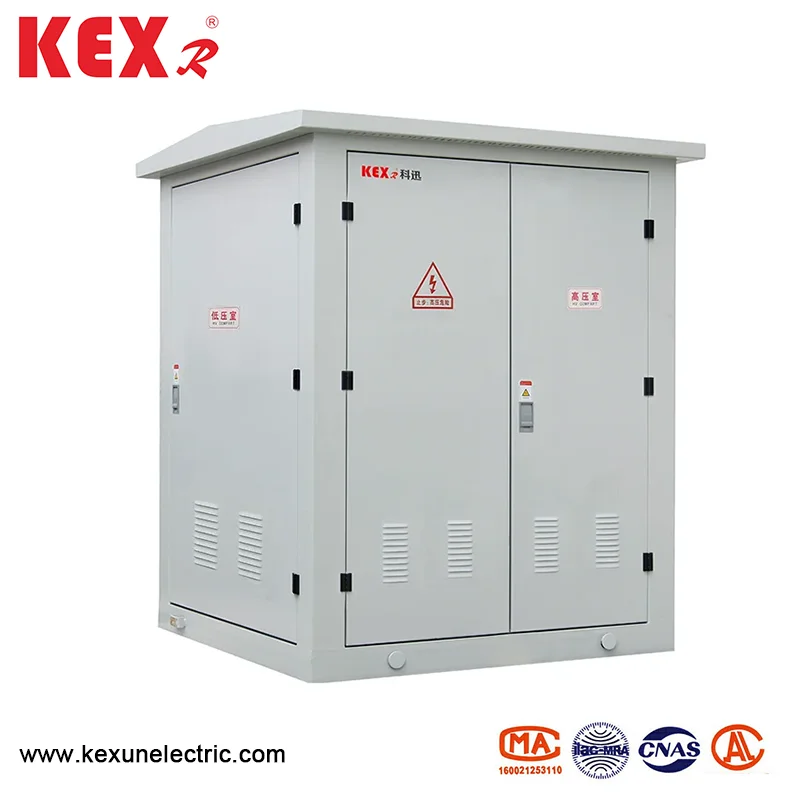

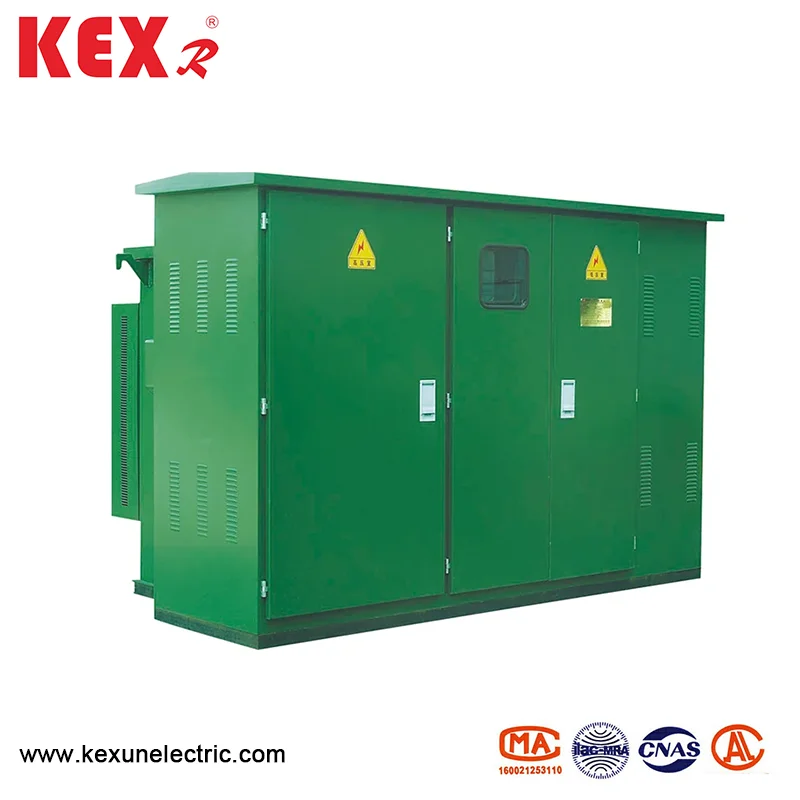

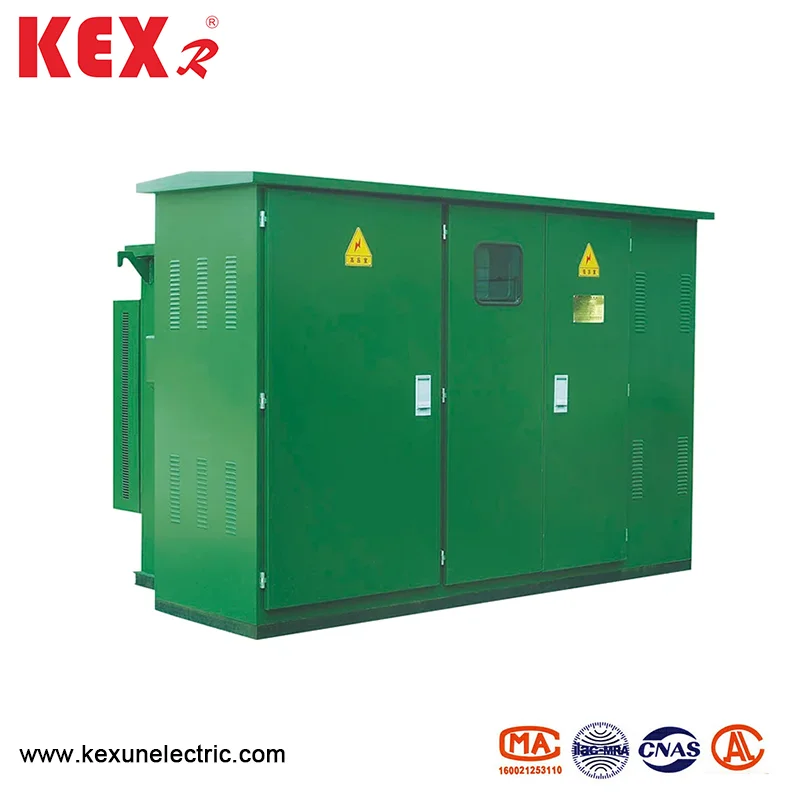

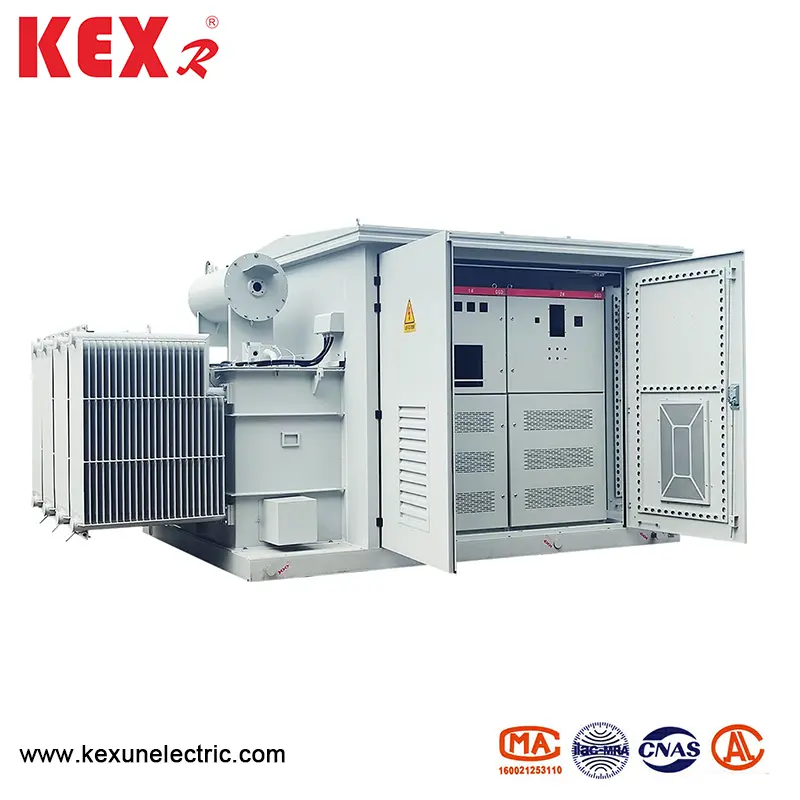

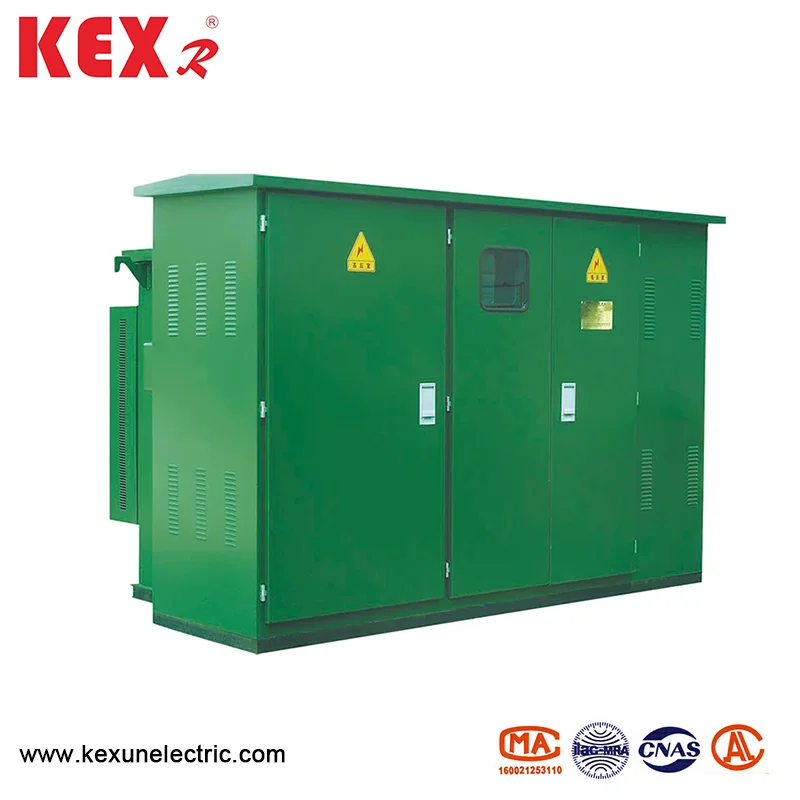

- Substation ng uri ng kahon

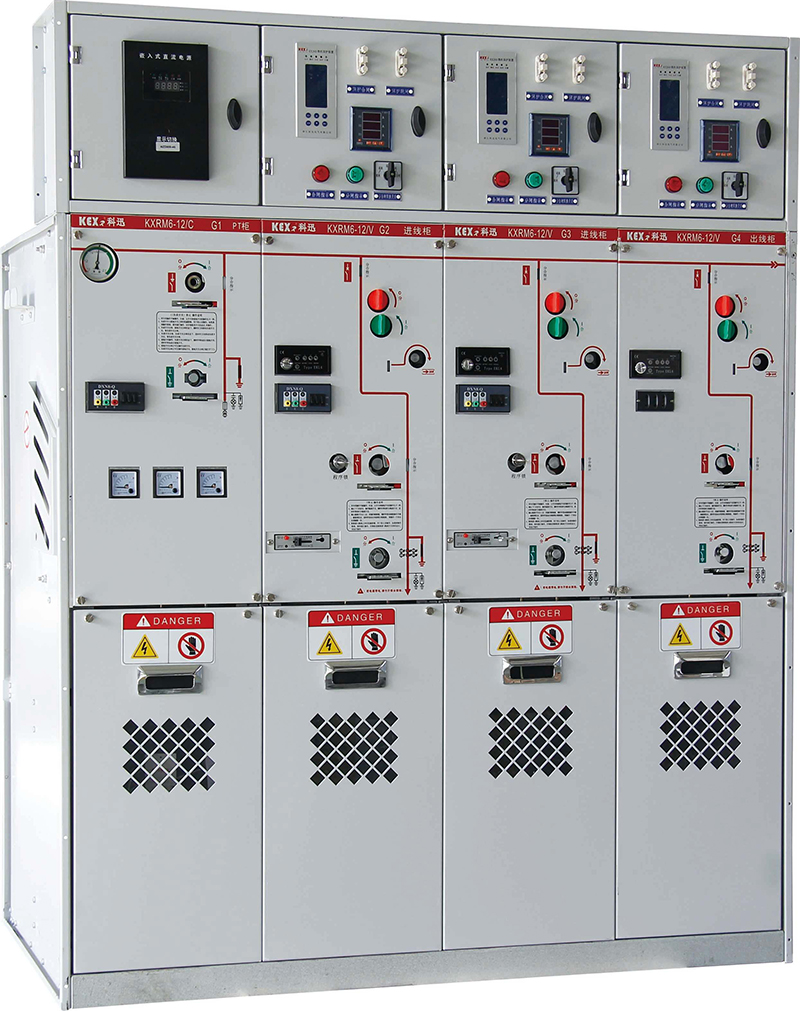

- Mataas na yunit ng singsing ng mataas na boltahe
- Kahon ng sanga ng cable

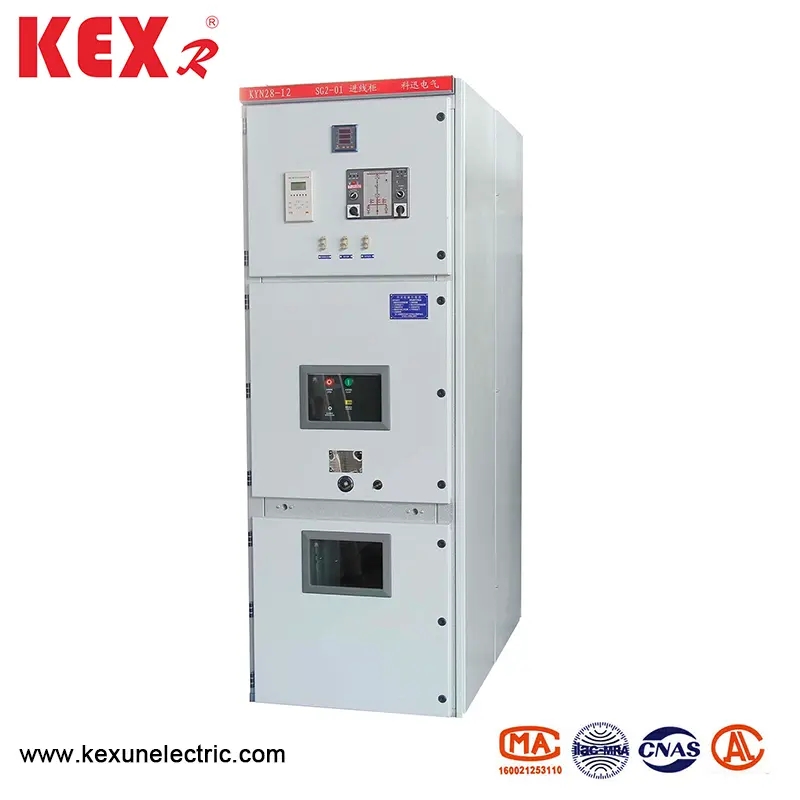

- Mataas na boltahe switchgear
- Mababang boltahe switchgear
- Mga produktong Photovoltaic
- SF6 load switch

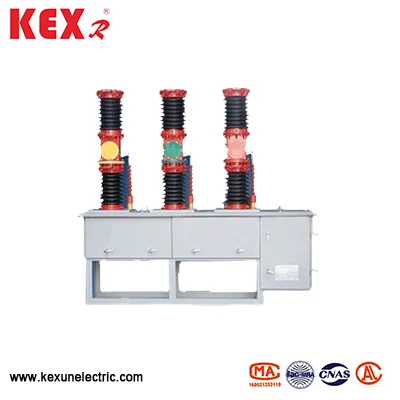

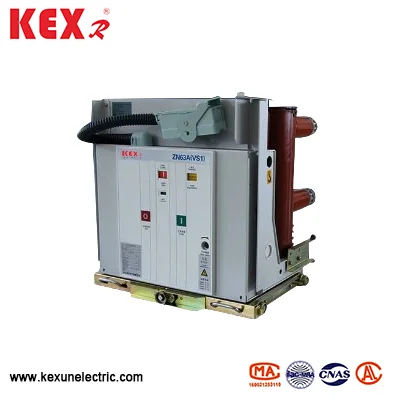

- Vacuum circuit breaker
- Pag -discononnect
- Switch ng earthing

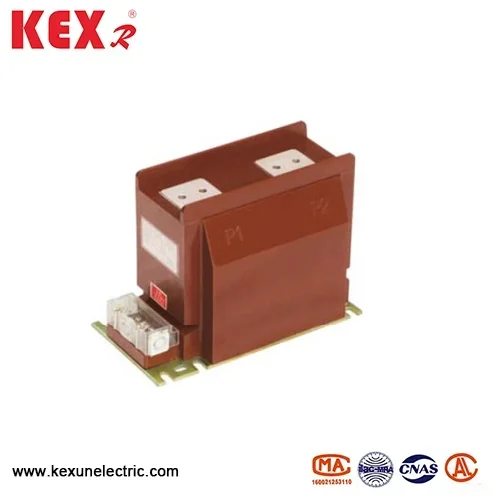

- Kasalukuyang transpormer
