Bakit parami nang parami ang mga customer na pinipili ang C-GIS?

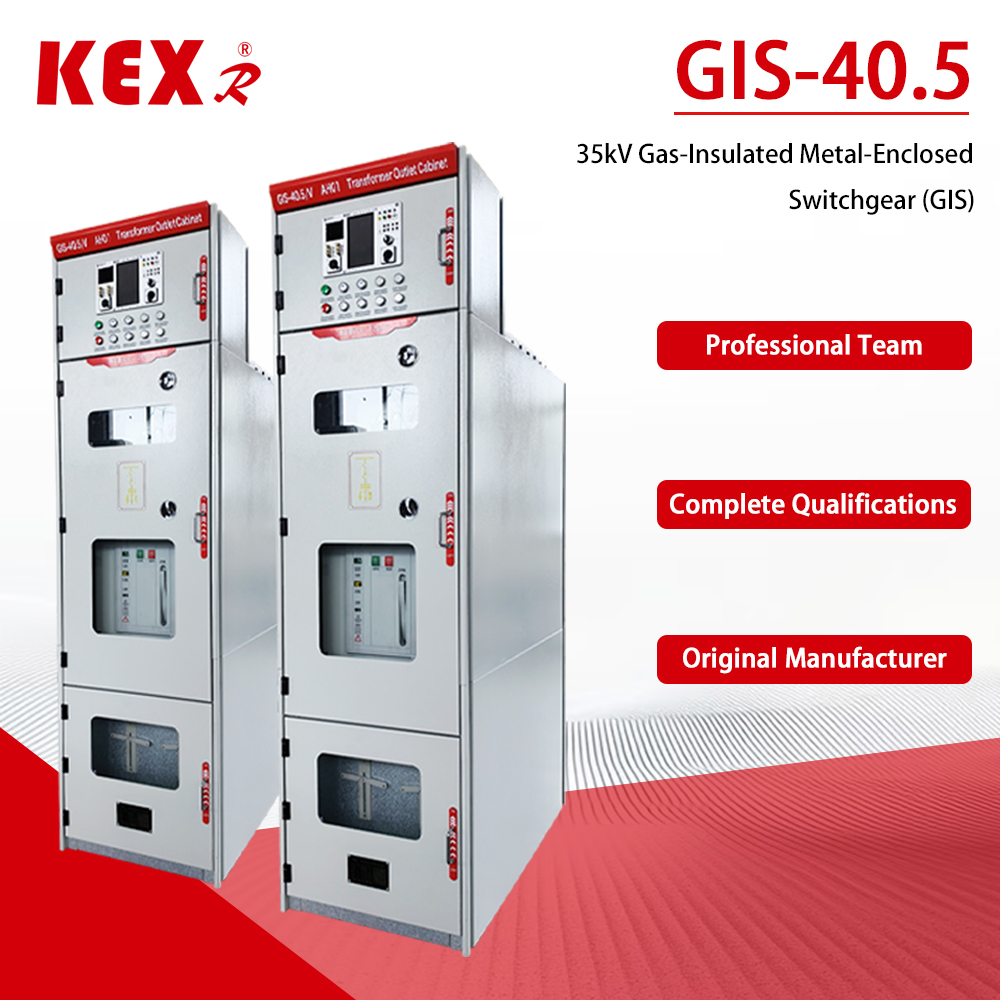

Ano ang C-GIS?

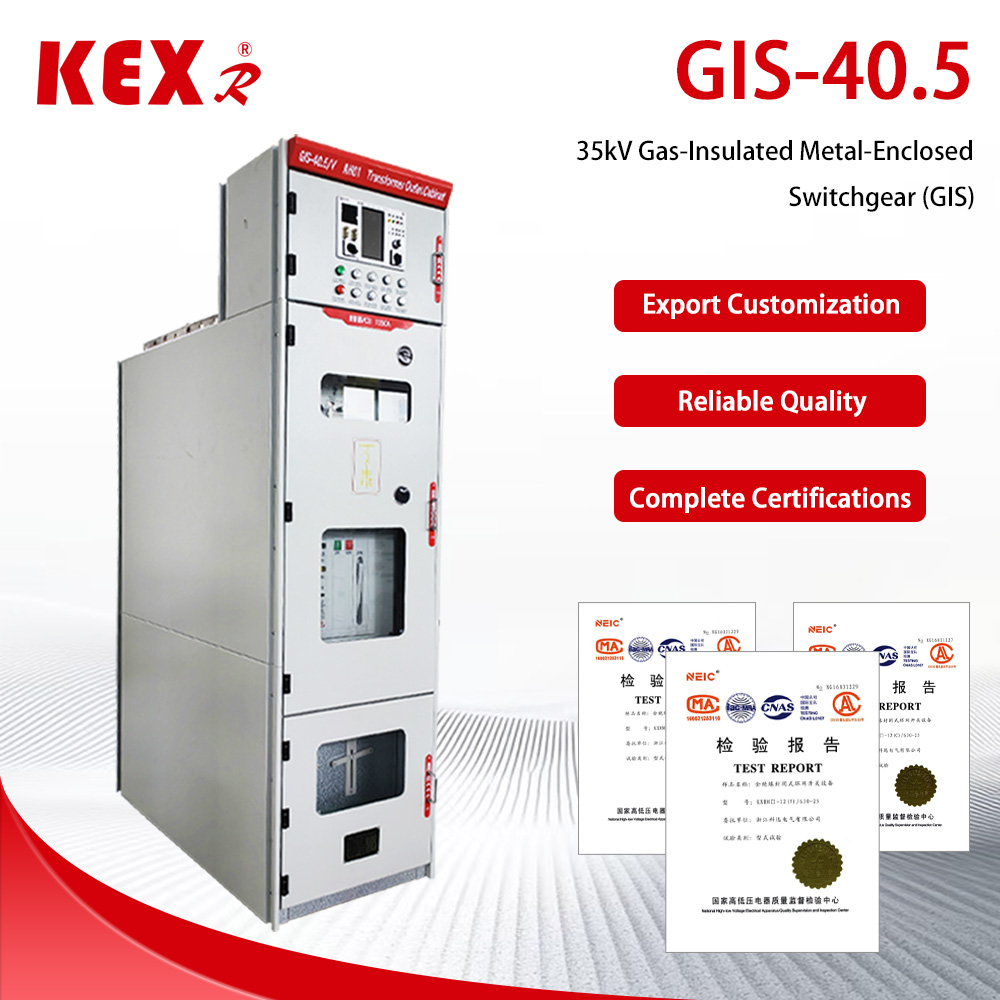

Ang40.5kV C-GIS Cabinet(karaniwan sa 35kV system) ay isang matagumpay na pagpapalawig ng teknolohiya ng GIS sa medium na boltahe na field. Ang pangunahing konsepto ng disenyo nito ay ang mga sumusunod:

1. Ganap na selyadong istraktura: lahat ng high-voltage na live na bahagi ay selyadong sa isang selyadong gas box na hinangin ng mga hindi kinakalawang na asero na plato, na ganap na nakahiwalay sa panlabas na kapaligiran.

2.Gas pagkakabukod: ang kahon ng gas ay puno ng insulating gas upang palitan ang hangin bilang insulating medium. Ang mga karaniwang insulating gas ay kinabibilangan ng:

3.SF (sulfur hexafluoride): ang tradisyunal na mainstream medium ay may mahusay na pagganap ng pagkakabukod, ngunit ito ay nakaharap sa kapaligiran presyon dahil sa kanyang mataas na greenhouse effect.

4.Environmental protection gas: Upang matugunan ang layunin ng "double carbon", ang merkado ay nagsimulang magpatibay ng dry air, nitrogen (N) o bagong gas sa pangangalaga sa kapaligiran bilang mga alternatibo upang isulong ang berdeng pag-unlad.

5. Vacuum circuit breaker: Ang pangunahing circuit breaker ng switchgear ay karaniwang gumagamit ng vacuum circuit breaker upang makumpleto ang koneksyon at pagdiskonekta ng circuit.

6. Modular na disenyo: ang produkto ay binubuo ng ilang karaniwang mga module (tulad ng circuit breaker module at bus module), na maaaring madaling pagsamahin sa field at madaling mapalawak.

Mga Pangunahing Kalamangan at Naaangkop na Mga Sitwasyon

Kung ikukumpara sa tradisyunal na (air insulated panel), ang 40.5kV C-GIS ay may mga sumusunod na natitirang mga pakinabang, ngunit kailangan din nitong bigyang pansin ang mataas na paunang gastos nito:

1.Compact na istraktura, nagse-save ng espasyo: dahil ang pagganap ng pagkakabukod ng gas ay mas mahusay kaysa sa hangin, ang laki ng cabinet ay lubhang nabawasan. Kung ikukumpara sa AIS ng parehong detalye, ang lugar na inookupahan ng C-GIS ay maaaring bawasan ng higit sa 50% o kahit kasing taas ng 76%, na kung saan ay partikular na angkop para sa mga substation sa lunsod na may masikip na mapagkukunan ng lupa.

2.Malakas na kakayahang umangkop sa kapaligiran, kaligtasan at pagiging maaasahan: Ang ganap na selyadong disenyo ay nagbibigay-daan dito upang labanan ang malupit na kapaligiran tulad ng mataas na altitude, halumigmig, fog ng asin, polusyon at condensation. Ang mga live na bahagi ay hindi nakalantad, at ang kaligtasan ay mataas. Kahit na sa ilalim ng zero gauge pressure (gas leakage), ang isang tiyak na antas ng pagkakabukod ay maaari pa ring mapanatili.

3. Karaniwang walang maintenance, binabawasan ang mga gastos sa pagpapatakbo at pagpapanatili: dahil ang mga pangunahing bahagi ay nakahiwalay mula sa panlabas na kapaligiran, sila ay karaniwang hindi naaapektuhan ng alikabok at kahalumigmigan, na umaabot sa antas ng pangunahing walang maintenance.

4. Mas mataas na paunang pamumuhunan: Dahil sa paggamit ng mas sopistikadong mga materyales at proseso (tulad ng hindi kinakalawang na asero, robot welding, helium leak detection, atbp.), ang paunang gastos sa pagkuha ng C-GIS ay karaniwang mas mataas kaysa sa AIS.

Sa mga pakinabang na ito, ang C-GIS ay malawakang ginagamit sa mga bagong energy generation (photovoltaic, wind power) booster stations, urban distribution network transformation, rail transit, matataas na gusali, industriyal at mining enterprise, data center at substation sa malupit na kapaligiran (tulad ng mataas na altitude, coastal area at high pollution industrial zones).

Mga tampok ng istruktura at disenyo

Upang matiyak ang kaligtasan at pagiging maaasahan ng kagamitan sa buong ikot ng buhay (hanggang 30 taon o mas matagal pa),40.5kV C-GIS ay may mga sumusunod na katangian sa disenyo ng istruktura at teknolohiya ng pagmamanupaktura:

1.Mataas na antas ng proteksyon: Ang antas ng proteksyon ng air box sa pangkalahatan ay umaabot sa IP67, na maaaring labanan ang impluwensya ng panandaliang paglulubog.

2. Precision welding proseso: ang gas box ay karaniwang gawa sa 304 stainless steel plate na may kapal na 3mm, na awtomatikong hinang laser ng mga robot upang matiyak ang lakas at higpit ng weld.

3. Mahigpit na pagtuklas ng pagtagas: pagkatapos ng pagmamanupaktura, ang high-precision na helium mass spectrometer leak detector ay gagamitin para sa pagtuklas upang matiyak na ang taunang rate ng pagtagas ng SF gas ay ≤0.1%, at ang ilang mga high-end na produkto ay maaaring umabot sa ≤0.01%.

4.Intelligent na pagsasama: Ang isang bagong henerasyon ng intelligent gis cabinet ay may mga built-in na sensor gaya ng temperatura, partial discharge, mekanikal na katangian, atbp., na sumusuporta sa real-time na pagsubaybay sa estado, remote control at fault early warning, at isang mahalagang bahagi ng pagsasakatuparan ng smart grid.
