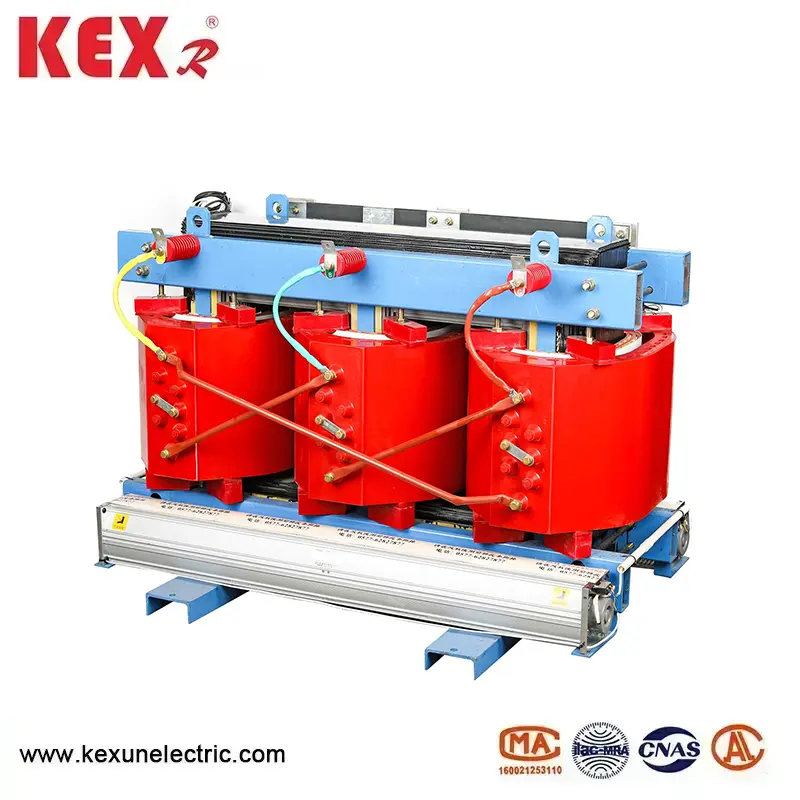

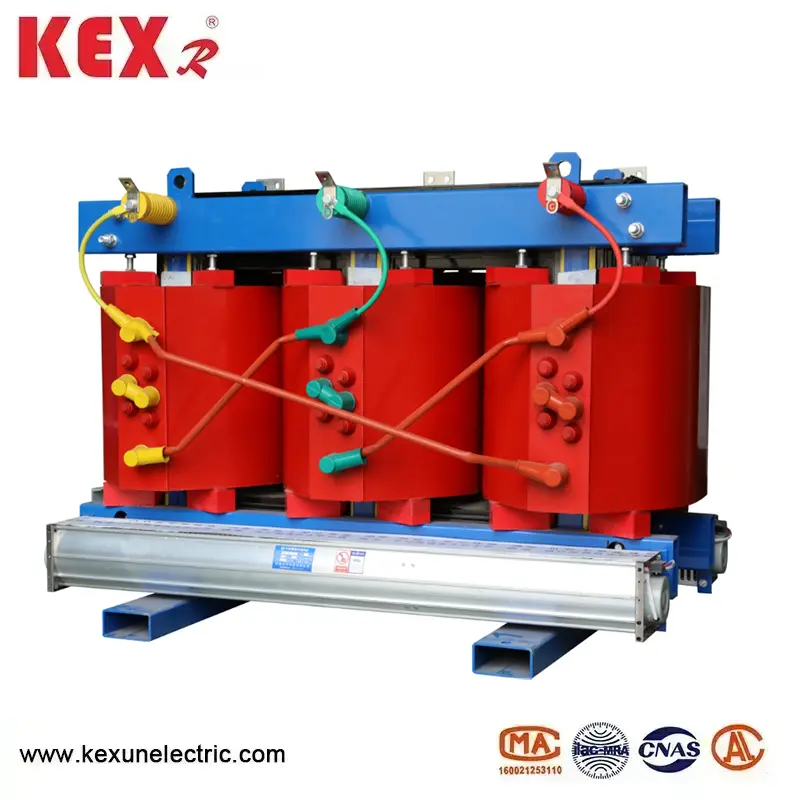

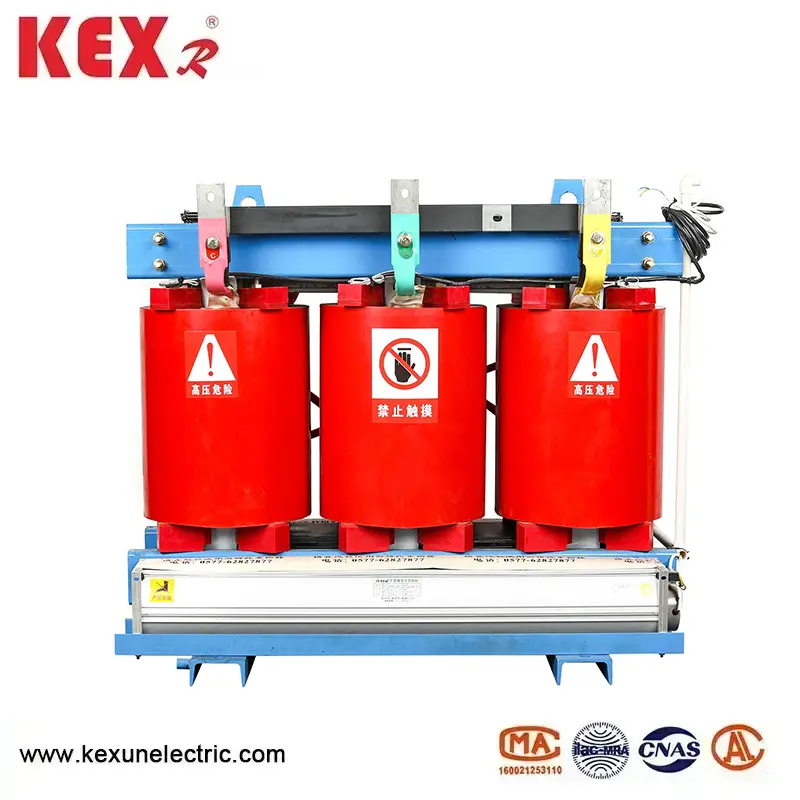

Kapaligiran-friendly dry-type transpormer

◆ Core ng SGB10 Uri ng kapaligiran-friendly dry-type transpormer

Ang iron core ay gawa sa na-import na butil na nakatuon sa mataas na kalidad na mataas na magnetic conductivity silikon na mga sheet ng bakal na magkasama. Ang 45 ° na ganap na hilig na magkasanib na istraktura ay nagpatibay ng isang nababanat na aparato sa pag-aayos sa pagitan ng paikot-ikot at ang bakal na core, na nagbibigay-daan sa transpormer na magkaroon ng mababang pagkawala ng walang pag-load at ingay.Ang ibabaw ng iron core ay ginagamot ng espesyal na teknolohiya, na hindi lamang binabawasan ang ingay ng transpormer ngunit pinipigilan din ang bakal na bakal mula sa rusting sa panahon ng operasyon.Ang bakal na core ay moderately clamped sa pamamagitan ng isang pull screw, at ang itaas at mas mababang clamping na bahagi ay konektado sa pamamagitan ng isang pull plate at naayos ang baso, at ang baso ay ang baso buo. Ang paikot -ikot ay naayos ng mga nababanat na pad, at ang istraktura ng buffering ay maaaring mabawasan ang antas ng panginginig ng boses at ingay ng paikot -ikot.

◆ Mataas at mababang boltahe coils

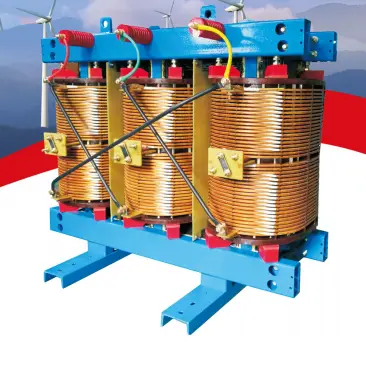

Ang mataas at mababang boltahe coils ay gawa sa nomex pagkakabukod ng materyal at paulit-ulit na pinapagbinhi ng pintura na walang bayad na pintura gamit ang VPL vacuum pressurization kagamitan, at pagkatapos ay inihurnong at gumaling sa mataas na temperatura nang maraming beses. Ang mataas na boltahe na coil ay nagpatibay ng isang tuluy-tuloy na istraktura na may mataas na lakas ng mekanikal at mahusay na mga kondisyon ng pagwawaldas ng init, pag-iwas sa mga kawalan ng mataas na interlayer boltahe, hindi magandang kakayahan sa pagwawaldas ng init, madaling thermal breakdown, at mababang mekanikal na lakas ng multi.Layer cylindrical coils, sa gayon pagpapabuti ng pagiging maaasahan ng operasyon ng produkto; Ang low-boltahe na coil ay nagpatibay ng isang foil o paayon na daanan ng daanan ng hangin na mataas na kasalukuyang istruktura ng spiral. Ang pinapagbinhi na coil ay may mahusay na paglaban sa kahalumigmigan at maaaring makatiis ng mga epekto nang mas epektibo, wala itong mga bitak o bahagyang paglabas, at madaling matuyo, mabulok, at mag -recycle pagkatapos ng buhay ng serbisyo nito, pinoprotektahan ang kapaligiran.

◆ Shell

Kung kinakailangan, ang Kexun Electric ay maaaring magbigay ng mga shell na may mga antas ng proteksyon ng IP20 o IP23. Ang kahulugan ng antas ng proteksyon ng enclosure lp20 ay ang mga solidong dayuhang bagay na may diameter ng 12mm ay hindi pinapayagan na pumasok. Upang matiyak na ang sirkulasyon ng paglamig ng hangin, ang ilalim at tuktok ng shell ay gawa sa mga plato ng mesh

◆ Proteksyon ng overheat

Upang gumawa ng mga panukalang proteksiyon laban sa sobrang pag-init ng coil, ang uri ng SGB10 na uri ng kapaligiran na dry-type na transpormer ng 315KVA at sa itaas ay nilagyan ng aparato ng proteksyon ng temperatura. Ang aparato na ito ay gumagamit ng mga elemento ng sensing ng temperatura na naka-embed sa mababang boltahe na paikot-ikot bilang ang mapagkukunan ng signal para sa instrumento ng digital na display. Kapag ang temperatura sa loob ng mga pagbabago sa paikot-ikot na boltahe, ang instrumento ng digital na sensing digital na display ay nagpapakita ng isang bagong halaga ng temperatura at nagsasagawa ng mga pag-andar ng control at alarma batay sa halagang ito ng temperatura upang maprotektahan ang transpormer.

◆ Kapasidad ng labis na karga

Ang uri ng SGB10 na uri ng kapaligiran na dry-type na transpormer ay nagpatibay ng isang bagong istraktura, mga bagong materyales, at mga bagong proseso, na may mahusay na mga kondisyon ng pagwawaldas ng init, mahabang thermal life, at sobrang malakas na kapasidad ng labis na labis, maaari itong gumana nang ligtas at maaasahan sa loob ng mahabang panahon sa ilalim ng 120%na labis na karga. Sa lumang 23 na kapaligiran, hindi na kailangan ng paglamig ng fan at maaari pa rin itong gumana nang buong pag -load sa loob ng mahabang panahon.

◆ Seguridad

Ang uri ng SGB10 na uri ng kapaligiran na dry-type na transpormer ay ang pinakamataas na pagganap ng kaligtasan na type na uri ng transpormer na magagamit ngayon, ang lahat ng mga materyales sa pagkakabukod ay hindi masisira, pag-aalis ng sarili, hindi nakakalason, at naglalaman ng mas mababa sa 10% ng mga nasusunog na sangkap kumpara sa mga produktong cast ng epoxy. Mga Transformer. Ang SG (B) 10 bagong produkto ay nagpapakita ng mahusay na pagganap sa mga aplikasyon na may mataas na mga kinakailangan sa kaligtasan, mahalumigmig at mainit na mga kondisyon, at hindi magandang bentilasyon, tulad ng kapangyarihan, subway, barko, kemikal.and metalurhiko na industriya.

◆ Mahusay na paglaban sa kahalumigmigan

Ang Nomex "Insulation System ng SGB10 Type na kapaligiran-friendly dry-type transpormer ay may kakayahang makasama ang pagsalakay ng kahalumigmigan.Adopting advanced VPL kagamitan at vacuum impregnation na teknolohiya.Ang mataas na kalidad na impregnating pintura na kinikilala ng U ay maaaring gumana nang patuloy para sa isang mahabang panahon sa mga temperatura ng 180 'C at sa itaas ng Nomex®paper ay ganap na hindi pinapagbinhi sa mga temperatura ng barnisan.

◆ Mas maliit na dami at mas magaan na timbang

Ang SGB10 type na kapaligiran-friendly dry-type transpormer ay gumagamit ng duPont nomex@ paper bilang pangunahing materyal na pagkakabukod at ginagamit ito bilang isang hybrid na sistema ng pagkakabukod sa pinakamainit na punto ng transpormer, na binabawasan ang laki at timbang nito kumpara sa epoxy resin cast sa mga transformer ng parehong kapasidad.

◆ Proteksyon sa kapaligiran

Ang uri ng SGB10 na uri ng kapaligiran na dry-type na transpormer ay maaaring mabulok at mai-recycle pagkatapos ng buhay ng serbisyo nito, na pagtagumpayan ang kakulangan ng epoxy resin cast dry-type transformer na hindi maaaring mabulok at marumi ang pangulay ng kapaligiran sa solidification at pagsasanib ng dagta at salamin na hibla sa kabuuan pagkatapos ng buhay ng serbisyo nito.

◆ lead wire

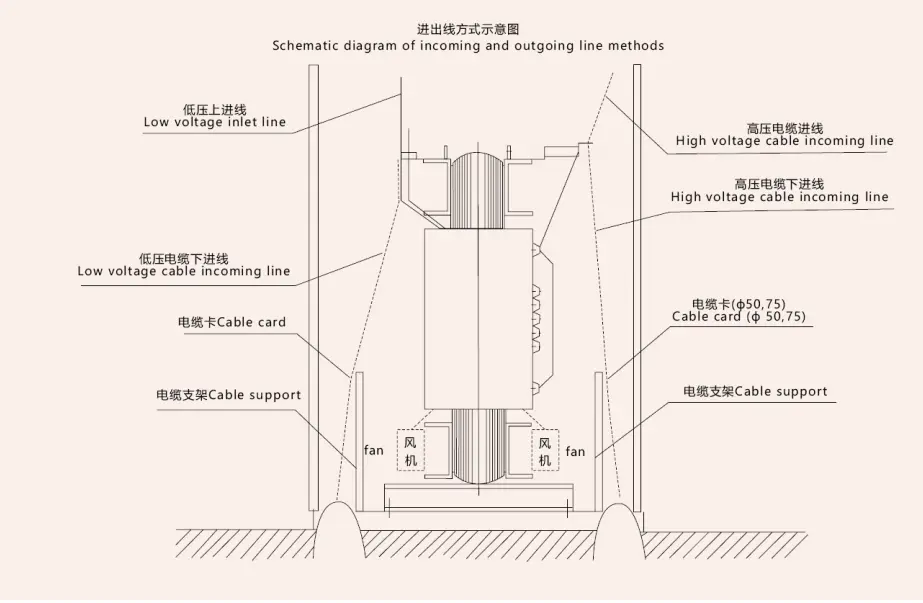

Ang high-boltahe na output terminal ay naayos sa itaas na bahagi ng paikot-ikot, at ang gripo ay matatagpuan sa gitna ng paikot-ikot. Sa kaganapan ng isang power outage, ang gripo ay binago sa pamamagitan ng isang pagkonekta piraso upang ayusin ang output boltahe.Ang mababang-boltahe na papalabas na terminal ay isang plate na uri ng conductive strip, na maaasahan na konektado sa papalabas na strip sa pamamagitan ng mga bolts.

◆ Mga kaugnay na pamantayan

GB1094.11-2007 "Mga Transformer ng Dry Type"

GB/T10228-1997 "Mga Teknikal na Parameter at

Mga kinakailangan para sa dry type power transformer "

GB/T17211-1998 "Gabay sa Pag-load para sa Dry Type Power Transformers"

JB/T10088-2004 "Tunog na Antas ng 6-220KV Power Transformers"

GB4208-1993 "Mga Degree ng Proteksyon na ibinigay ng Enclosures (LP Code)"

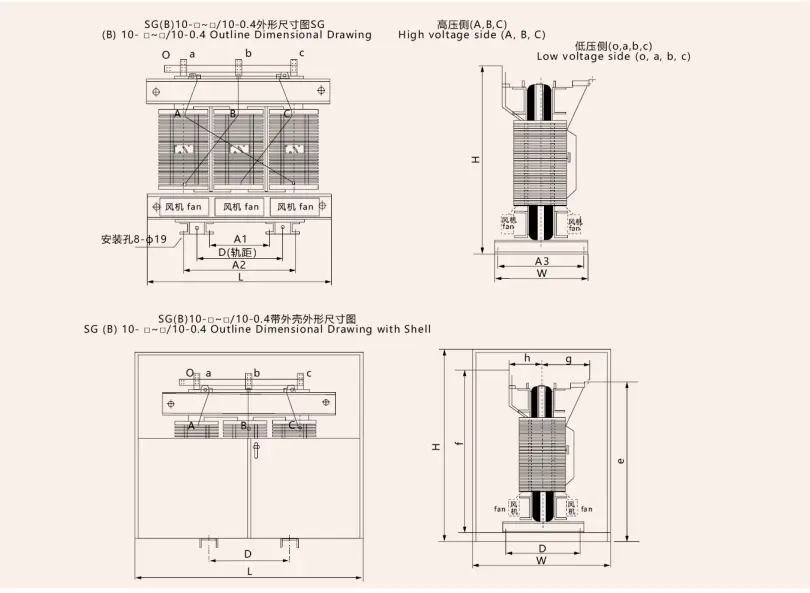

◆ Mga sukat ng hitsura at pag-install ng SGB10 Uri ng kapaligiran-friendly dry-type transpormer

◆ Teknikal na mga parameter ng 10KV SGB10 Uri ng kapaligiran-friendly dry-type transpormer
