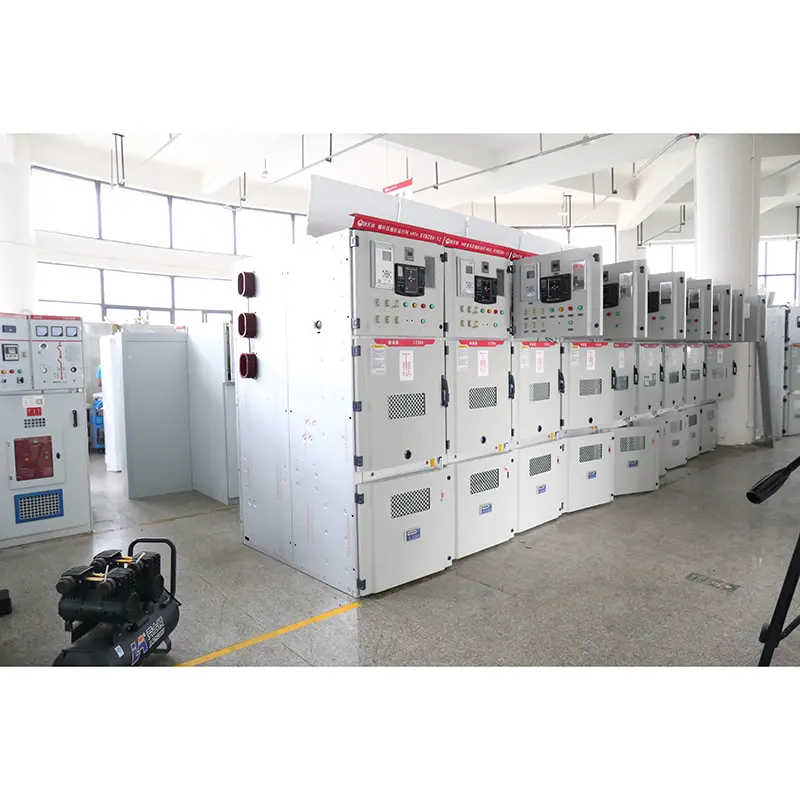

HV switchgear

● Paggamit ng mga kondisyon

▶ temperatura ng hangin: -10 ~ 40 ℃;

▶ Altitude: sa ibaba ng 1000m

▶ kahalumigmigan: kamag -anak na kahalumigmigan: Ang pang -araw -araw na average na mas mababa sa 95%, at ang buwanang average ay hindi hihigit sa 90%

▶ Presyon ng singaw ng tubig: Ang pang -araw -araw na average na halaga ay hindi hihigit sa 2.2kpa, at ang buwanang average na halaga ay hindi hihigit sa 1.8kpa ；; Kapag biglang bumaba ang temperatura, maaaring mangyari ang paghalay, sinamahan ng polusyon. Ang produktong ito ay angkop para sa sumusunod na dalawang kondisyon sa kapaligiran na mas matindi kaysa sa mga normal na kondisyon:

(1) ang paghalay ay hindi madalas (hindi hihigit sa dalawang beses sa isang buwan sa average) at ito ay bahagyang marumi;

(2). Kadalasan, walang paghalay (hindi hihigit sa dalawang beses sa isang taon sa average), na sineseryoso na marumi

▶ Ang HV switchgear ay angkop para sa mga malupit na lugar kung saan walang panganib ng apoy at pagsabog, at ang malubhang polusyon ay sapat na upang ma -corrode ang mga metal at sirain ang pagkakabukod

▶ Ang uri ng Kyn28-12 na HV switchgear ay angkop para sa mga lugar kung saan walang marahas na panginginig ng boses, ang mga paga at patayo na pagkahilig ay hindi lalampas sa 80.

Tandaan:

(1) Pinapayagan ng HV switchgear ang imbakan at transportasyon sa -30 ℃

. Kapag ang taas ay hindi lalampas sa 2000m, walang mga hakbang na dapat gawin para sa mga kagamitan na may mababang boltahe;

(3) Kapag ang aktwal na mga kondisyon ng paggamit ay naiiba mula sa itaas, dapat itong pag -usapan ng parehong gumagamit at tagagawa.

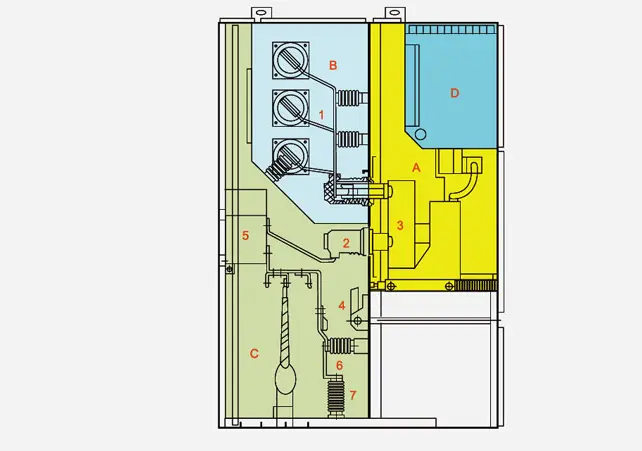

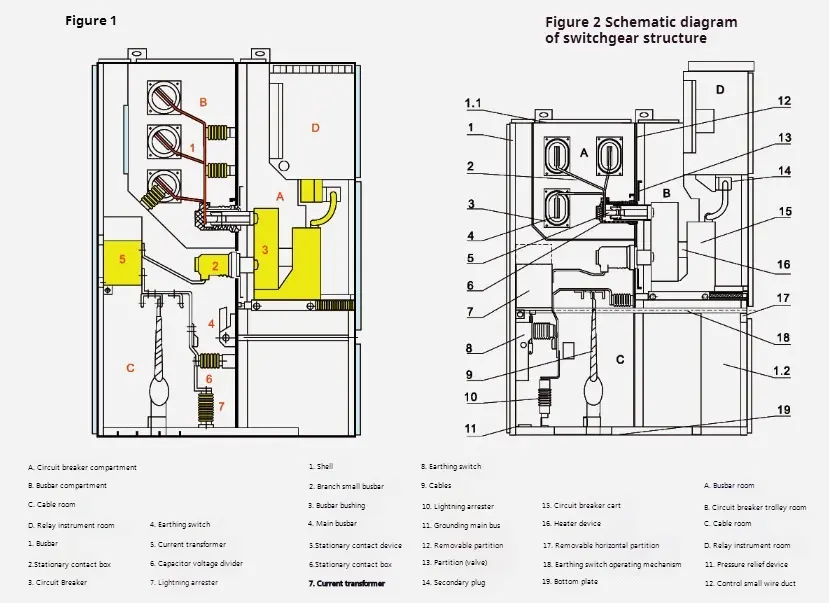

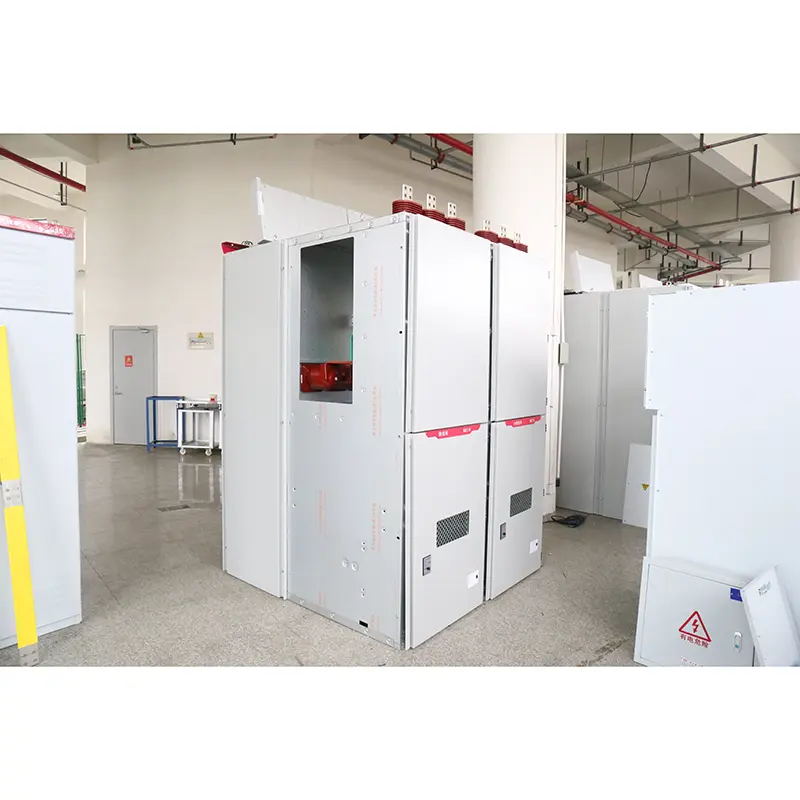

◆ Ang HV switchgear ay binubuo ng dalawang bahagi: isang nakapirming katawan ng gabinete at isang gumuhit na bahagi (handcart para sa maikli) (tingnan ang figure para sa diagram ng eskematiko ng HV switchgear istraktura belows). Ang shell ng katawan ng gabinete ng switchgeart at ang mga clapboard ng bawat functional unit ay bolted ng aluminyo-zinc coated steel plate. Ang antas ng proteksyon ng switchgear shell ay umabot sa IP4X, at ang antas ng proteksyon ng bawat board ng pagkahati sa kompartimento at pintuan ng circuit breaker ay P2X kapag binuksan ito. Ang uri ng Kyn28-12 na HV switchgear ay maaaring magamit sa VS1, Zn 12V Vacuum Circuit Breaker Handcart at VD4 Vacuum Circuit Breaker Handcart, at VC Vacuum contactor na ginawa ng ABB Company. Ang switchgear ay maaaring mai-install sa dobleng mga kabinet, iyon ay, sa pag-aayos ng back-to-back. Ang pag -install at pag -debug ng switch cabinet ay maaaring isagawa sa harap, kaya maaaring mai -install ang gabinete ng switch laban sa dingding. Ang pinakamalaking bentahe ng pag -install laban sa dingding ay upang mai -save ang puwang sa sahig. Bilang karagdagan, ang HV switchgear ay maaaring mai-install nang walang pader, iyon ay, ang uri ng pagpapanatili ng dobleng panig. Ang panloob na layout ng istraktura ng dalawa ay hindi pantay -pantay, at ang kalamangan nito ay maginhawang pagpapanatili.

◆ HV switchgear istraktura

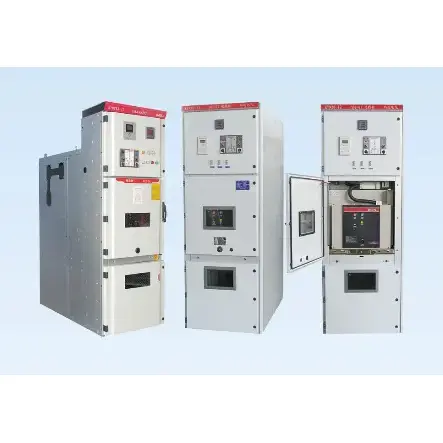

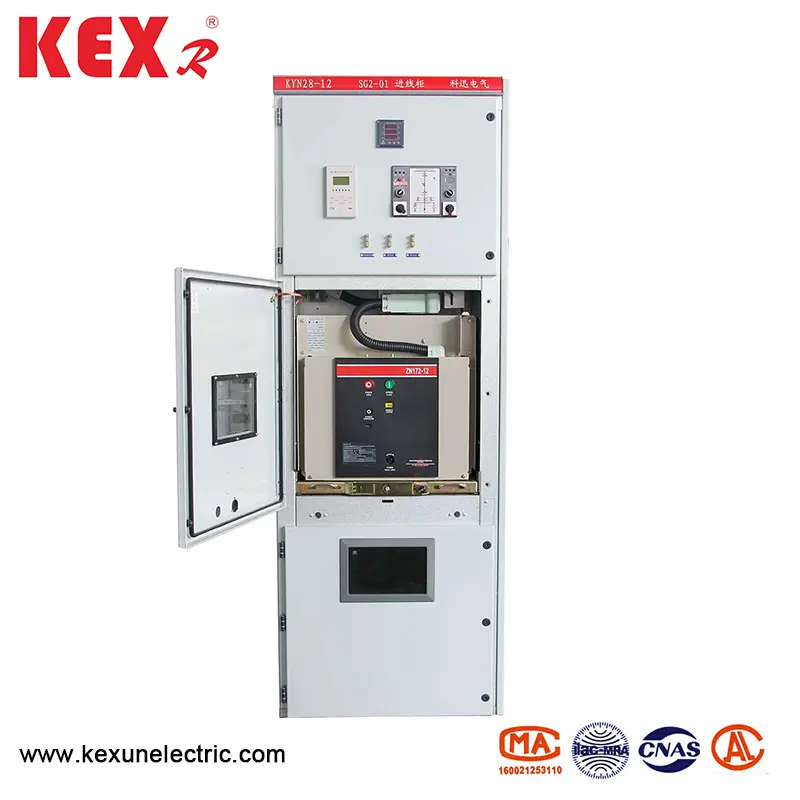

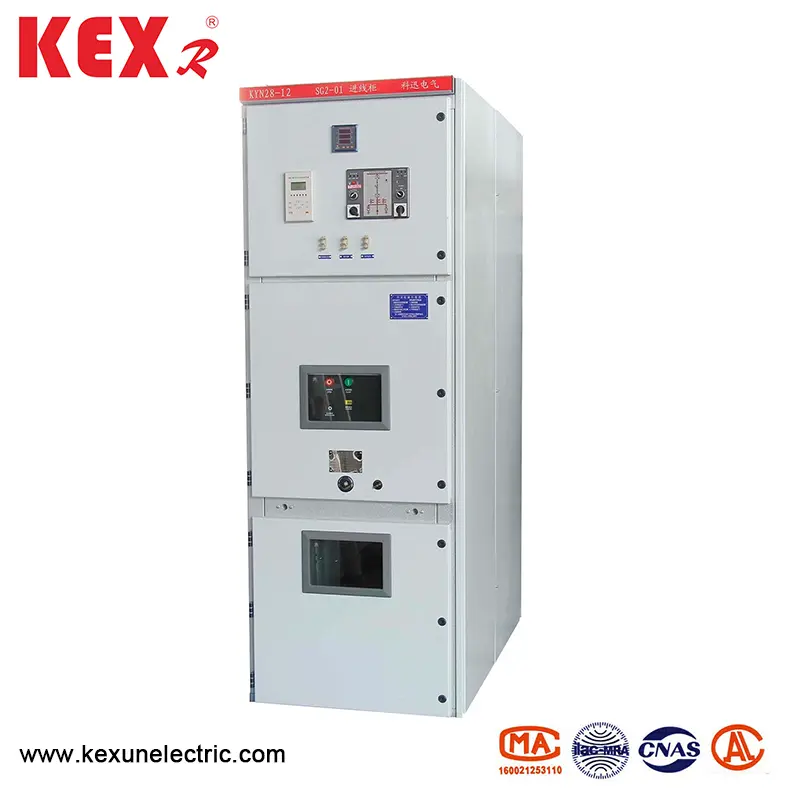

◆ Pangkalahatang-ideya ng Kyn28-12 Uri ng HV Switchgear

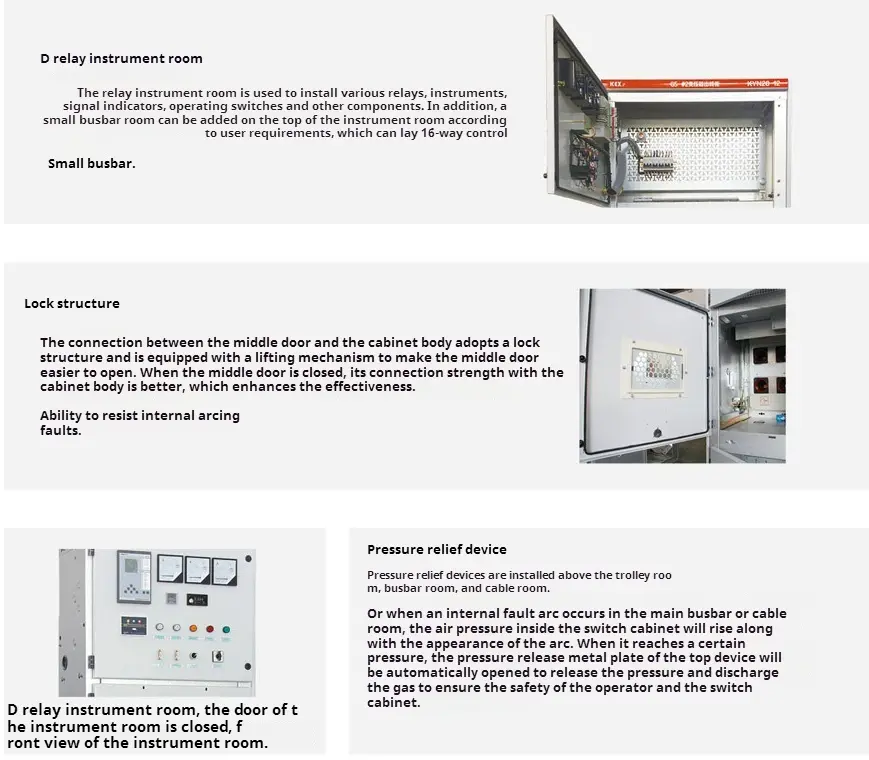

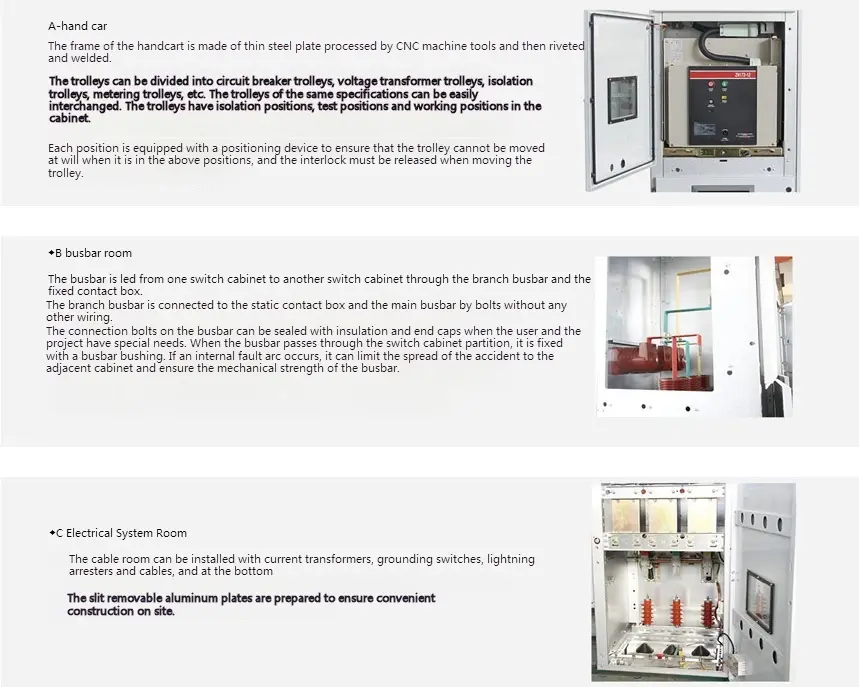

Ang shell ng gabinete at pagkahati ng HV switchgear ay gawa sa aluminyo-zinc coated steel plate o bakal plate bolted matapos na maproseso at baluktot ng mga tool ng CNC machine, at ang natipon na gabinete ng switch ay maaaring mapanatili ang pagkakapareho sa laki. Ang aluminyo-zinc coated steel plate ay may malakas na anti-corrosion at anti-oksihenasyon at mas mataas na lakas ng mekanikal kaysa sa parehong plato ng bakal. Ang interior ng HV switchgear ay nahahati sa 1. Handcart Room 2. Bus Room 3. Cable Room 4. Relay Instrument Room, at ang shell ng bawat yunit ay may independiyenteng saligan. Ang mga pintuan ng switchgear ay lahat ng spray na may electrostatic plastic upang gawin ang kanilang mga ibabaw ay may pakinabang ng paglaban sa epekto, paglaban ng kaagnasan at magandang hitsura (ang kulay ay maaaring ipasadya ng mga gumagamit).

◆ Shell at pagkahati

Ang shell at pagkahati ng Kyn28-12 type HV switchgear ay gawa sa de-kalidad na na-import na aluminyo na pinahiran na zinc steel plate na kung saan ay bolted matapos na baluktot ng mga tool ng CNC machine, kaya ang natipon na HV switchgear ay maaaring mapanatili ang pagkakapareho sa laki. Mayroon itong malakas na paglaban sa kaagnasan at paglaban sa oksihenasyon, at may mas mataas na lakas ng mekanikal kaysa sa parehong plato ng bakal. Ang HV switchgear ay nahahati sa silid ng handcart (kompartimento ng circuit breaker), silid ng bus, silid ng cable at silid ng instrumento ng relay (mababang silid ng boltahe) sa pamamagitan ng pagkahati. Ang shell ng bawat yunit ay nakapag -iisa na saligan.

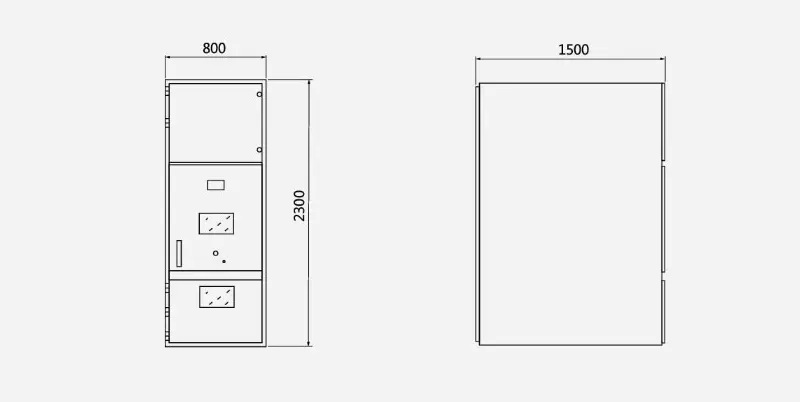

◆ Ang mga sukat ng balangkas ng HV switchgear ay bilang mga belows ：
