Photovoltaic junction box

Ang Photovoltaic junction box na ginawa ni Kexun sa pabrika ng China ay angkop para sa photovoltaic tandem power generation system, na nagsasagawa ng mahalagang proteksyon ng kapangyarihan na bahagi ng tandem inverter at power grid system. Pinagtibay nito ang pangalawang proteksyon ng kidlat, at ang antas ng proteksyon ay IP65, na ginagamit para sa panlabas na pag -install upang matugunan ang mga kinakailangan ng hindi tinatagusan ng tubig, dustproof, proteksyon ng ultraviolet at kaagnasan ng spray spray.
Model: KXHLX
Tatak: Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Mga tampok ng KXHLX Type Photovoltaic Junction Box

Ang panloob na istraktura ng photovoltaic junction box ay simple at malinaw, at ang mga kable ay maayos at makatwiran. Mataas na pagiging maaasahan at simpleng pagpapanatili. Ang pag-install ng panlabas na pader na naka-mount ay maaaring umangkop sa iba't ibang mga malupit na kapaligiran. Bukod sa mga karaniwang materyales at sukat, maaari itong ipasadya ayon sa mga kinakailangan ng gumagamit.

● Mga Teknikal na Parameter ng KXHLX Type Photovoltaic Junction Box

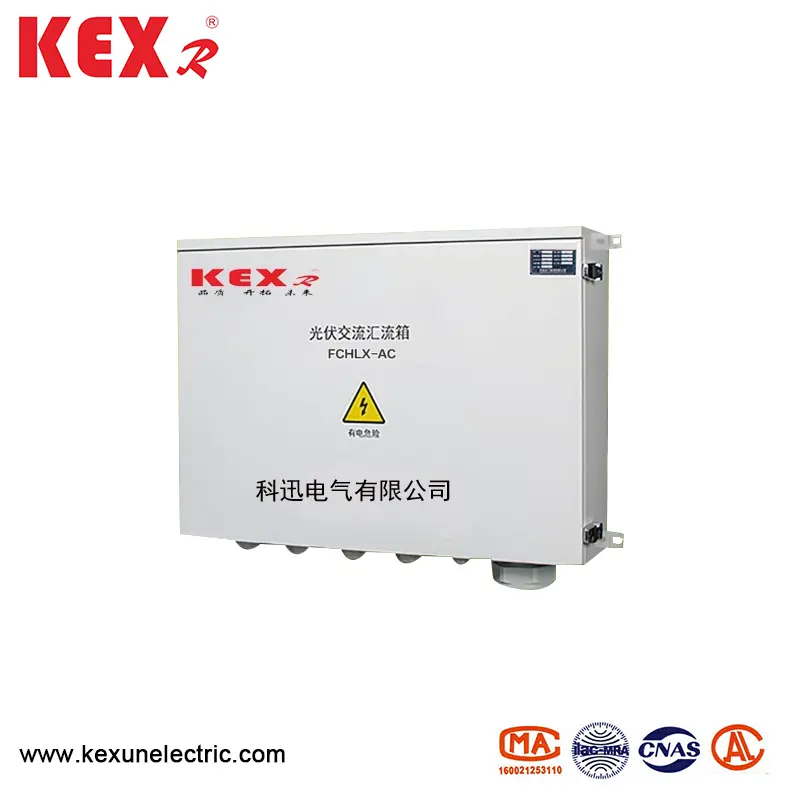

◆ AC Uri ng Photovoltaic Junction Box

Item	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Mga linya ng pag -input	1 ~ 4	5 ~ 6	7 ~ 8
Max input boltahe	690v
Mga linya ng pag -input ng kasalukuyang	0 ~ 100A
Max output kasalukuyang	250a	400a	630a
Na -rate na boltahe	480vac
Ang antas ng protektahan ng boltahe	480vac
Kapasidad ng daloy ng nominal (8/20μs)	20ka (pagtutugma ayon sa mga kinakailangan sa customer)
Max na kapasidad ng daloy (8/20μs)	40ka (pagtutugma ayon sa mga kinakailangan sa customer)
Oras ng pagtugon	＜ 25ms
Temperatura at kahalumigmigan	Temperatura ng pagtatrabaho ： -40 ~ 85 ℃ ， 95% ， walang paghalay at kinakaing unti-unting gas
Taas	Mas mababa sa 4000m
Materyal ng Gabinete	Mainit na Dip Galvanized Steel Plate/Stainless Steel/Cold Rolled Steel Plate/Engineering Plastics
Degree ng IP degree	IP65
Degree ng Koneksyon ng Cable IP	IP66
Mga Dimensyon ng Koneksyon ng Cable: WHd	800600200 mm	800800200 mm	8001000200 mm

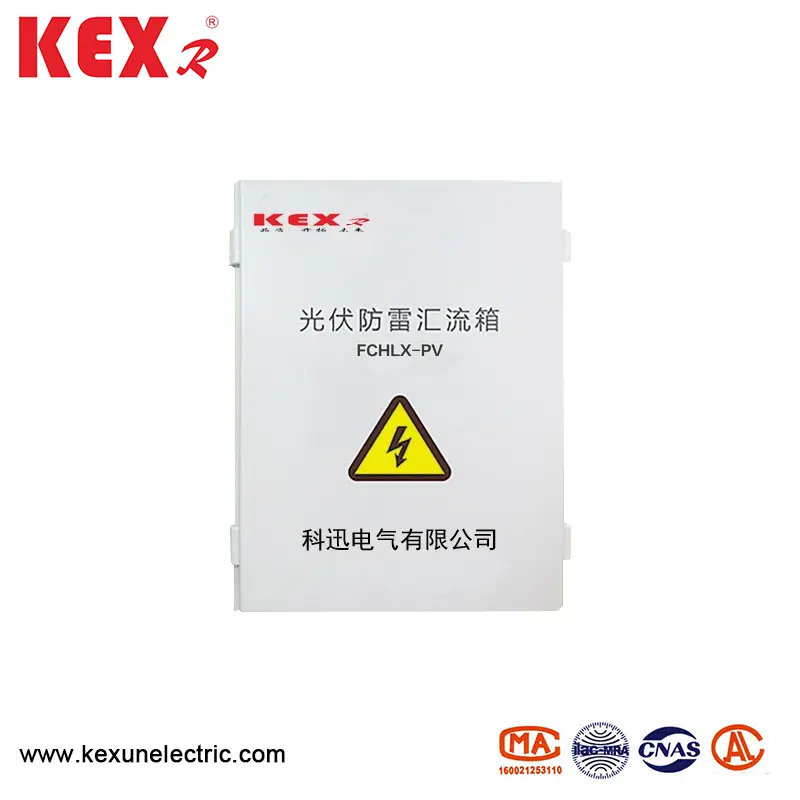

◆ DC Type Photovoltaic Junction Box

Item		Buchhlx-Pv6 / 2	BuchHLX-PV6 / 3	BuchHLX-PV6 / 4
Electric parameter	Max System DC boltahe	1000	1000	1000
	Max ang bawat linya ng pag -input ng linya	20A	20A	20A
	Mga linya ng pag -input ng max	6	6	8
	Max output switch kasalukuyang	32a/40a	20A/32A	20A/32A
	Inverter MPPT Dami	2	3	2
	Mga linya ng output	2	3	2
Proteksyon ng Kidlat	Uri ng Pagsubok	Pangalawang proteksyon	Pangalawang proteksyon	Pangalawang proteksyon
	Nominal na naglalabas ng kasalukuyang	20ka	20ka	20ka
	Max discharge kasalukuyang	40ka	40ka	40ka
	Ang antas ng protektahan ng boltahe	3.8kv	3.8kv	3.8kv
	Pinakamataas na tuluy -tuloy na boltahe sa pagtatrabaho	1050v	1050v	1050v
	Mga Poles	3p	3p	3p
	Mga character na istraktura	Module ng plug-in
Mga katangian ng proteksyon ng kidlat	IP degree	IP65
	Output switch	DC Circuit Breaker/DC Rotary Disconnector
	SMC4 Waterproof Connector	karaniwang pagsasaayos
	Pv dc fuse	karaniwang pagsasaayos
	PV DC Surge Protection Device	karaniwang pagsasaayos
	Module ng Pagsubaybay	N
	Antireflection diode	N
	Box Material	PVC
	I -install ang Paraan	Uri ng nakabitin na dingding
	Temperatura ng pagtatrabaho	-25 ~ 55 ℃
	Taas	2000m
	Pinapayagan na kahalumigmigan	0 ~ 95 ％， non-condensation
	Lapad taas lalim (mm)	400300160	500400190	500400190
