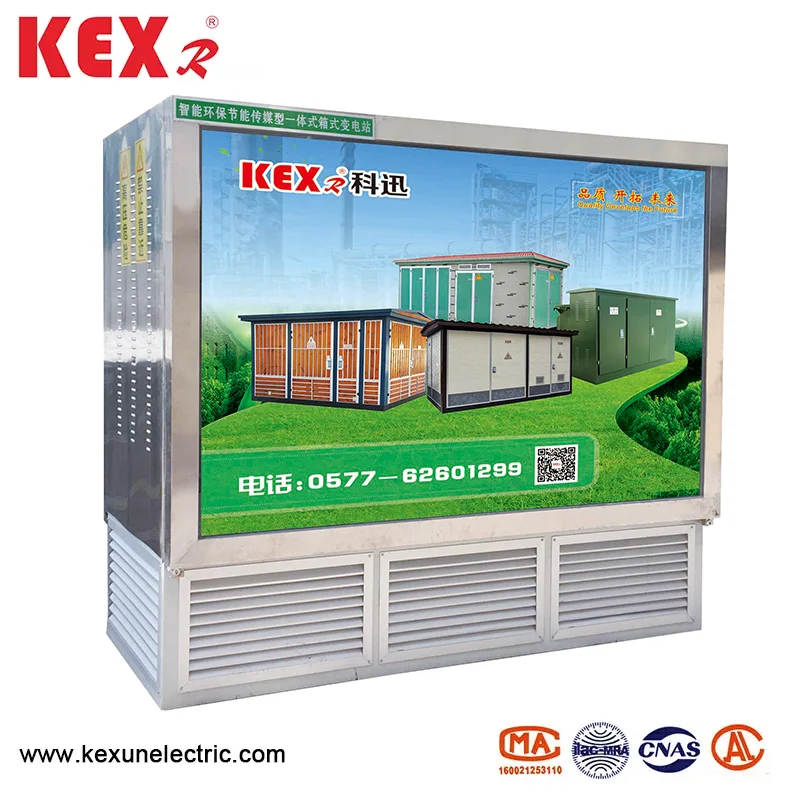

Substation sa ilalim ng lupa

● Pangkalahatang -ideya ng produkto

Ang uri ng YBD-12 na uri ng landscape sa ilalim ng lupa ay umaayon sa konsepto ng disenyo ng urban ecological, sumasakop sa isang maliit na lugar at pinapaganda ang kapaligiran. Ito ay angkop para sa mga kalsada sa trapiko sa lunsod, mga lugar ng tirahan, paliparan, istasyon, off-highway at iba pang mga lugar, at magiging takbo ng pagbabagong-anyo ng kagamitan sa pamamahagi ng lunsod.

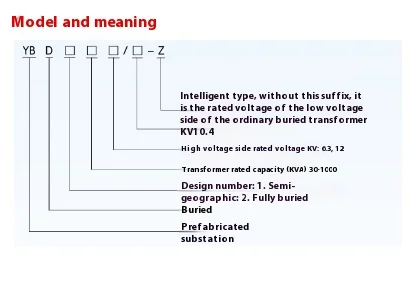

● Model na paliwanag ng YBD-12 Type Landscape Underground Substation

Kung ikukumpara sa tradisyonal na substation ng kahon, ang substation sa ilalim ng lupa ay may mga sumusunod na halatang pakinabang ：

▶ Aesthetics at pagkakaisa sa kapaligiran

Ang ordinaryong substation ng kahon ay sumasakop sa isang malaking lugar, na hindi maaaring makipag -ugnay sa nakapalibot na kapaligiran, at ang substation sa ilalim ng lupa ay may maliit na kahon ng pamamahagi, na hindi makakaapekto sa nakapalibot na kapaligiran.

▶ Pag -save ng enerhiya

Ang pag -save ng enerhiya at pagbawas ng pagkonsumo ay naging pinagkasunduan ng buong lipunan. Ang mga Transformer na ginustong para sa YBD-12 type landscape underground substation ay mga mababang transpormer ng pagkawala tulad ng S11 Series, S13 Series at SBH15 Series ay maaaring mapili ayon sa demand at supply ng mga gumagamit.

▶ Pagbabawas ng ingay

Ang ingay ng transpormer ay nagmula sa core ng bakal, at ang taas mula sa lupa sa karaniwang kahon ng transpormer ay karaniwang tungkol sa 1.2m, na madaling nakakaapekto sa pagtulog ng mga tao. Ang YBD-12 type landscape underground substation ay naka-install sa ilalim ng lupa bilang isang buo, at ang ingay nito ay maaaring malinaw na mabawasan, na may kaunting epekto sa mga residente.

▶ Lumikha ng halaga para sa mga customer

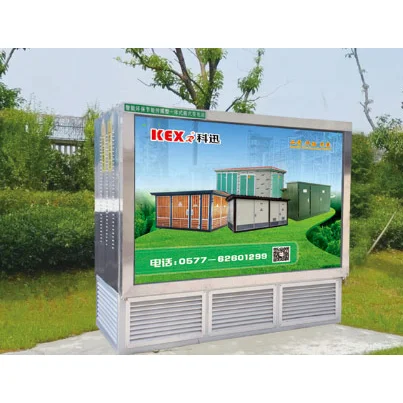

Ang landscape underground substation ay maaaring ganap na ma -prefabricated sa Kexun, na may maikling cycle ng produksyon, maliit na pamumuhunan at mabilis na epekto. Ang underground substation na naka -install sa mga pangunahing kalsada at mga daanan ng daanan ay isang aparato ng switch ng light box ng advertising sa lupa, at ang posisyon ng Light Box ng Advertising ay magbibigay ng mga benepisyo sa advertising para sa mga customer sa loob ng mahabang panahon.

▶ Mataas na automation

Ang YBD-12 na uri ng landscape underground substation ay maaaring mag-ulat ng katayuan ng operasyon ng high-boltahe at mababang boltahe na switchgear sa magsusupil sa pamamagitan ng komprehensibong pagsukat at kontrol ng aparato gamit ang teknolohiyang wireless network ng GPRS, na lubos na pinadali ang operasyon at paggamit ng substation.

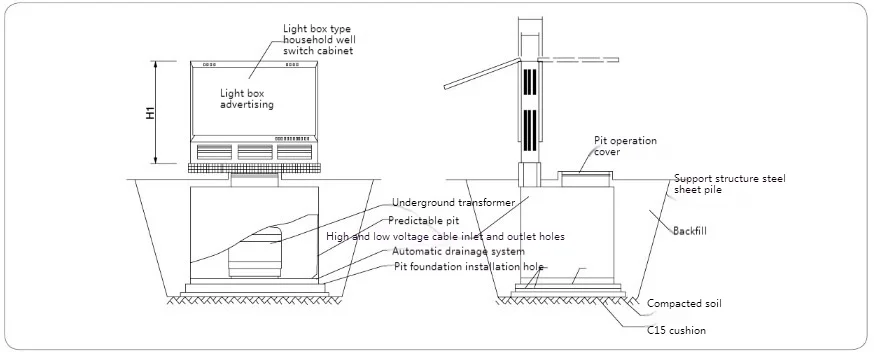

● Diagram ng Pag-install ng YBD-12 Type Landscape Underground Substation

Tandaan ：

1. Ang mga sukat sa itaas ay para lamang sa sanggunian. Mangyaring sumangguni sa mga guhit na ibinigay ng tagagawa kapag nag -order ng aktwal na mga sukat.

2. Ang produkto ay binubuo ng underground transpormer, light box panlabas na switch ng gabinete at prefabricated pit. Ito ay isang kumpletong hanay ng mga kagamitan na na-pre-binuo sa pabrika, at ang shell ng light box switch cabinet ay gawa sa hindi kinakalawang na asero;

3. Ang prefabricated pit ay ganap na selyadong at hindi tinatagusan ng tubig, ang ibabaw ng itaas na takip ng hukay ay pinalamutian ng mga tile ng square floor, at ang mas mababang kahon ng hukay ay gawa sa metal ceramic, na napapailalim sa paggamot ng anti-corrosion ayon sa mga kinakailangan ng GB/T19285 "inspeksyon sa kaagnasan na engineering ng inilibing na mga pipelines na bakal";

4. Ang itaas na takip ng hukay ay binigyan ng isang bukas na manhole. Matapos mabuksan ang manhole, suportado ito at nakaposisyon ng isang silindro. Sa pamamagitan ng manhole, ang manggagawa sa underground transpormer ay maaaring sundin at pinatatakbo upang makapasok sa hukay para sa koneksyon sa kaligtasan ng cable.

5. Iminumungkahi na ang pagsabog ng mga bolts ay dapat na mai -embed ayon sa laki ng pundasyon ng hukay. Matapos ang hukay ay nasa lugar at naayos, backfill ground ayon sa abot -tanaw, at pagkatapos ay magtanim ng turf.

● Mga guhit ng disenyo ng dalawang tipikal na mga scheme

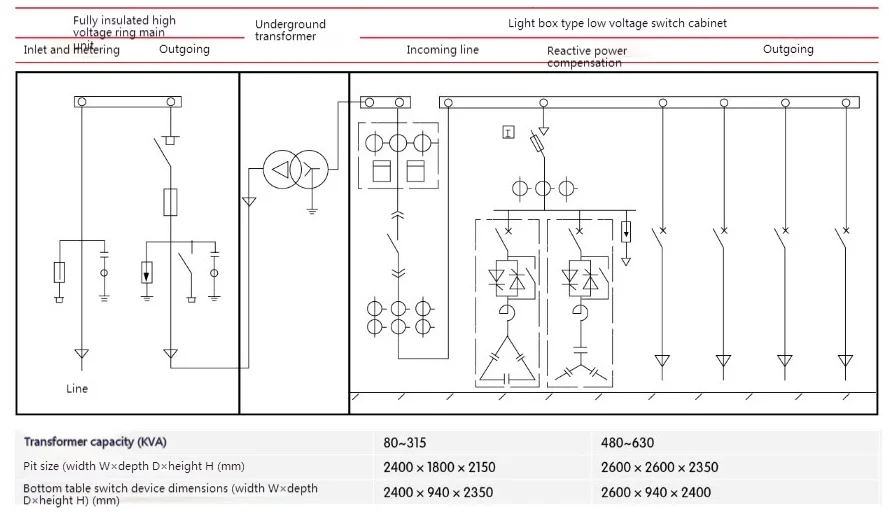

◆ HV RING MAIN UNIY+underground transpormer+mababang boltahe na pagsukat ：

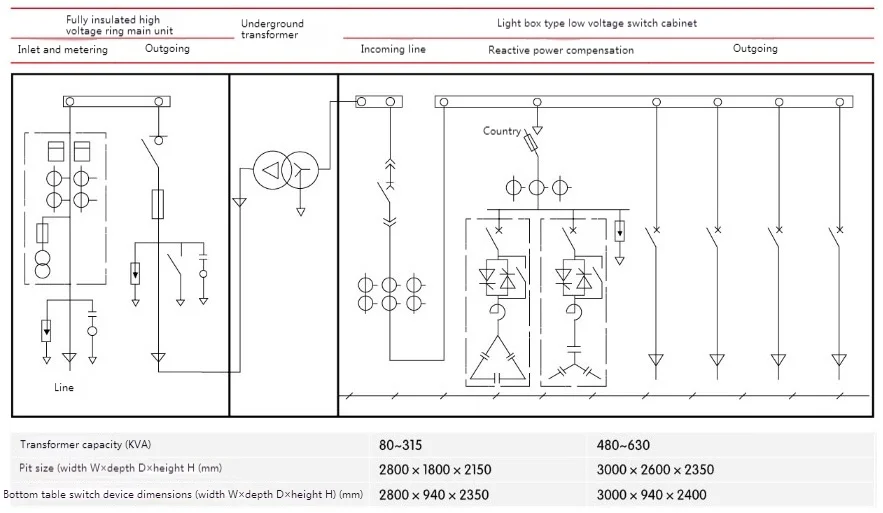

◆ HV Ring Pangunahing Yunit+Mataas na Boltahe Metering+Underground Transformer+LV Feeder ：
