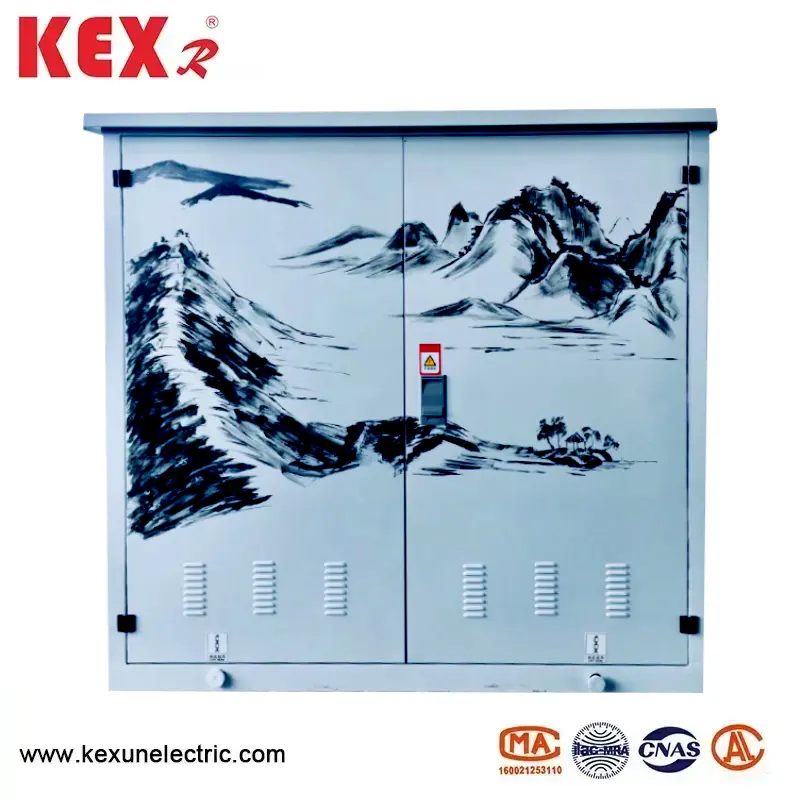

Substation ng pamamahagi ng lunsod

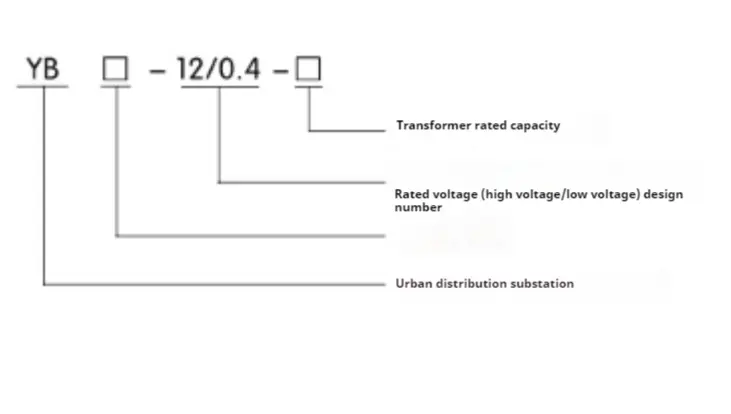

● Kahulugan ng modelo

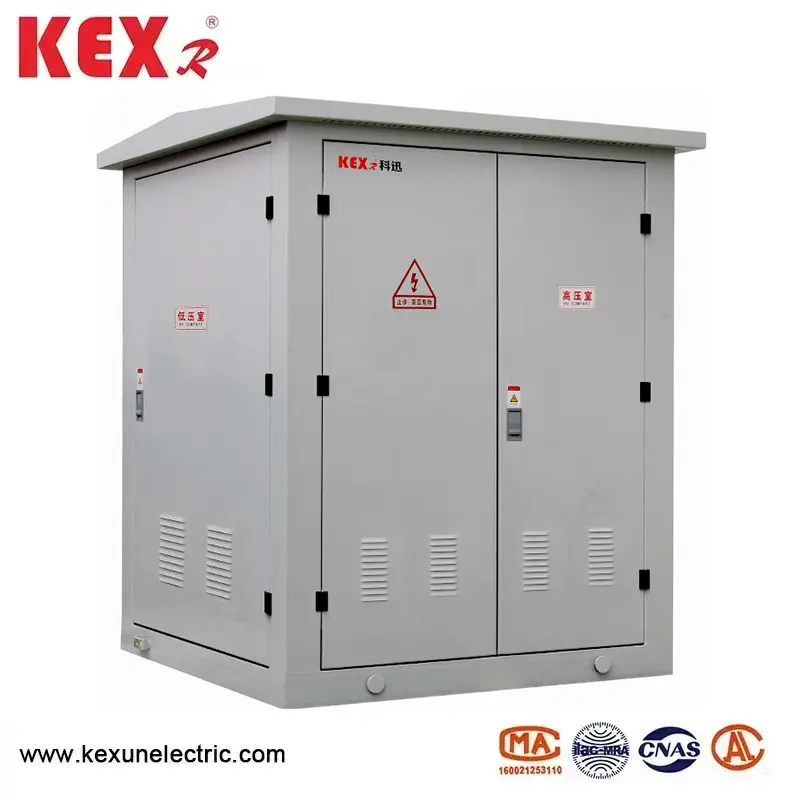

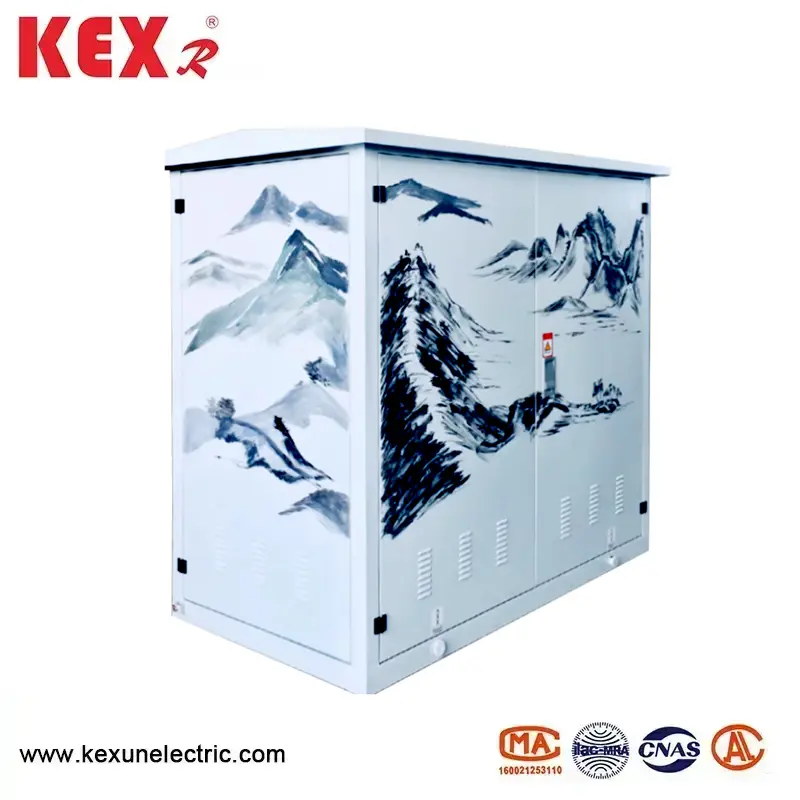

● Produkto Panimula ng YB-12 Uri ng Urban Distribution Substation

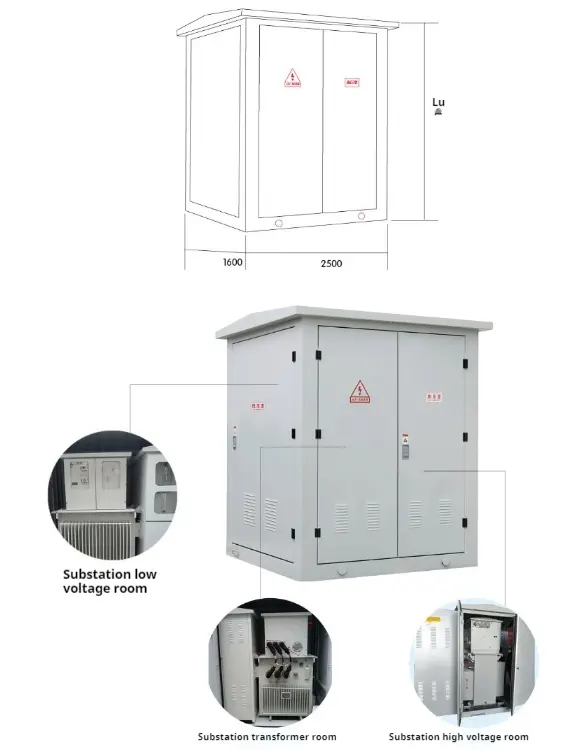

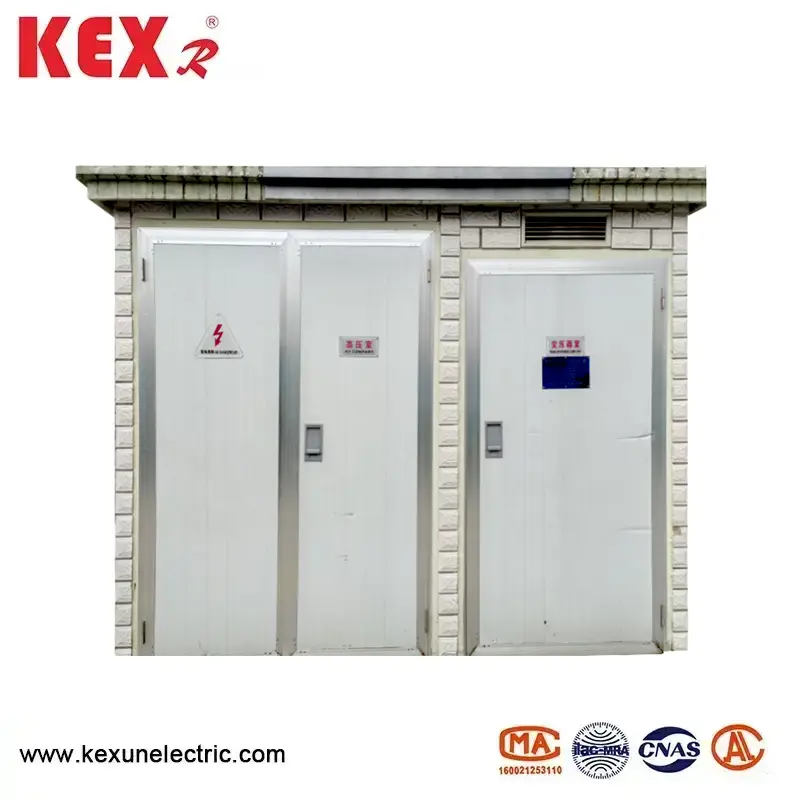

◆ Integral na istraktura

Ang substation ng pamamahagi ng lunsod ay pangunahing nahahati sa tatlong bahagi: mataas na boltahe na silid ng switch, silid ng transpormer at silid na may mababang boltahe, na maaaring dalhin nang hiwalay.

Ang substation ay nagpatibay ng isang natatanging disenyo ng dissipation ng init ng malaking siklo upang matiyak ang antas ng pagtaas ng temperatura ng produkto, at ang hiwalay na pagbubuklod sa pagitan ng mga silid ay hindi bubuo ng palitan ng init sa pagitan ng mga silid.

Ang shell ng substation ng pamamahagi ng lunsod ay gawa sa de-kalidad na hindi kinakalawang na asero plate.

Ang lahat ng mga bahagi ng istraktura ng plate na bakal ay sumailalim sa espesyal na paggamot sa anti-kani-kani-kani-kana, at ang istraktura ng hindi kinakalawang na asero ay may malakas na paglaban sa kaagnasan at mahusay na lakas ng mekanikal.

Ang substation ng THS ay maaaring direktang mai -install sa loob ng bahay nang walang karagdagang pundasyon ng gusali, na nakakatipid ng gastos at puwang at maginhawa upang mai -install.

◆ Mataas na Pressure Chamber SF6 Gas na puno ng switchgear na nakapag-iisa na binuo ng aming kumpanya ay pinagtibay para sa mataas na boltahe, at ang lahat ng switchgear at mga busbars ay selyadong sa isang saradong hindi kinakalawang na kahon ng bakal na walang nakalantad na sisingilin na katawan sa labas. Ligtas na operasyon at mataas na pagiging maaasahan; Ganap na disenyo ng modular, ang lahat ng mga module ay maaaring mapagtanto ang mode ng koneksyon ng side outlet at tuktok na pagpapalawak ayon sa mga kinakailangan sa pagkonsumo ng kuryente, at matugunan ang mga pangangailangan ng scheme ng supply ng kuryente sa pinakamataas na lawak.

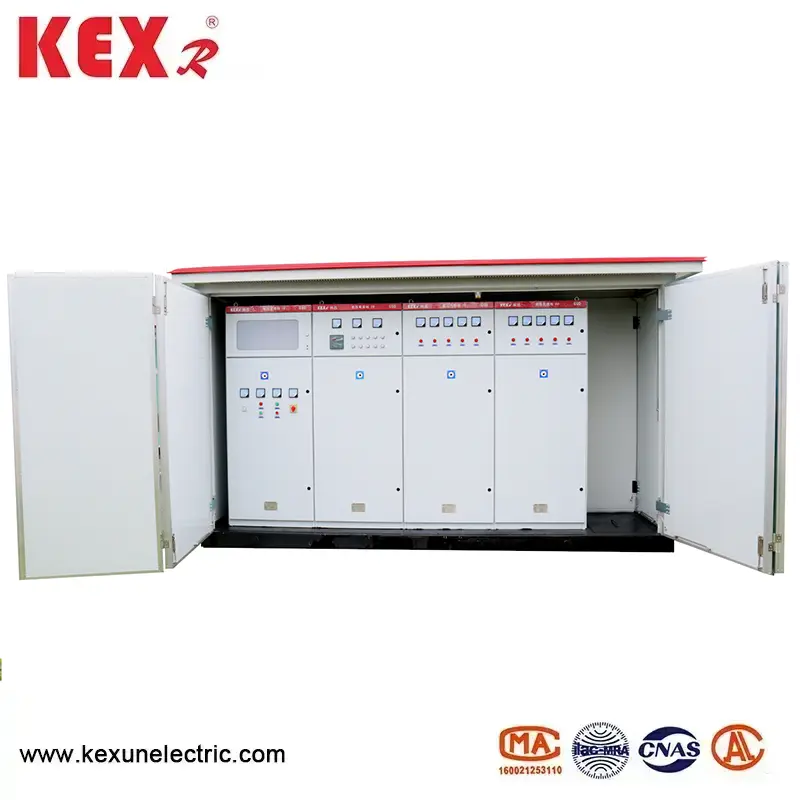

◆ Mababang Pressure Chamber Ang mababang-boltahe na gilid ng papasok at mga linya ng outlet ay lahat ay gawa sa mga bagong breaker circuit breaker, na maliit sa laki, libre mula sa pag-arcing at madaling palitan. Multifunctional Intelligent Comprehensive Protection Controller at Bagong Integrated Reactive Power Compensation Device.

◆ Transformer Room Ang transpormer ay ganap na insulated na may epoxy resin, at ang antas ng paglaban ng pagkakabukod at init ay F, at ang transpormer ay walang anumang mga materyal na sumusuporta sa pagkasunog, at hindi gumagawa ng anumang gas o iba pang mga intermediate na produkto na hindi kaaya-aya sa kapaligiran sa panahon ng operasyon, kaya mayroon itong mga katangian ng mahusay na pag-urong ng apoy, proteksyon sa kapaligiran at pag-save ng enerhiya.

◆ Panloob na koneksyon Ang transpormer ng boltahe at solidong switch ng Tsino ay konektado sa pamamagitan ng solidong insulated cable accessories ng kumpanya, na ligtas, maaasahan at ganap na insulated.

● Mataas na Pressure Side

Ang mataas na boltahe ng intelihenteng integrated substation ay karaniwang protektado ng isang load switch-fuse na kumbinasyon ng de-koryenteng kasangkapan. Matapos ang fuse ay hinipan sa isang yugto, ang mga three-phase linkage trip. Ang switch ng pag -load ay maaaring mapili mula sa naka -compress na hangin, vacuum, asupre hexafluoride, atbp, at ang mekanismo ng operating ay maaaring maipamahagi upang mapagtanto ang awtomatikong pag -upgrade. Ang fuse ay isang mataas na boltahe na kasalukuyang naglilimita ng fuse na may isang striker, na may maaasahang pagkilos at malaking kapasidad ng pagsira. Tingnan ang talahanayan sa ibaba para sa pangunahing mga teknikal na mga parameter. Para sa mga transformer sa itaas ng 800kva, ang mga vacuum circuit breaker tulad ng Zn12, Zn28 at VS1 ay maaaring mapili para sa proteksyon.

● Mababang bahagi ng presyon

Ang pangunahing switch sa mababang panig ng boltahe ay nagpatibay ng unibersal o intelihenteng circuit breaker para sa pumipili na proteksyon; Ang outlet switch ay nagpatibay ng isang bagong uri ng plastic shell switch na may maliit na dami at maikling arcing, hanggang sa 30 circuit; Ang intelihenteng awtomatikong pagsubaybay sa reaktibo na aparato ng kabayaran sa kapangyarihan ay may contactor at contactless switching mode para pumili ang mga gumagamit.

● Transformer ng substation ng pamamahagi ng lunsod

Ang integrated integrated substation ay nagpatibay ng mababang pagkawala, immersed ng langis, ganap na selyadong S9, S10 at S11 na mga transpormer ng serye, at maaari ring pumili ng resin-extremely-maliit o nomex na papel-insulated na kapaligiran na dry-type na mga transformer. Ang ilalim ay nilagyan ng isang troli, at ang mga transformer ay madaling makapasok at lumabas.

◆ Teknikal na mga parameter ng switch ng pag -load

◆ Teknikal na mga parameter ng mataas na boltahe na piyus

◆ Mga teknikal na parameter ng mababang boltahe circuit breaker

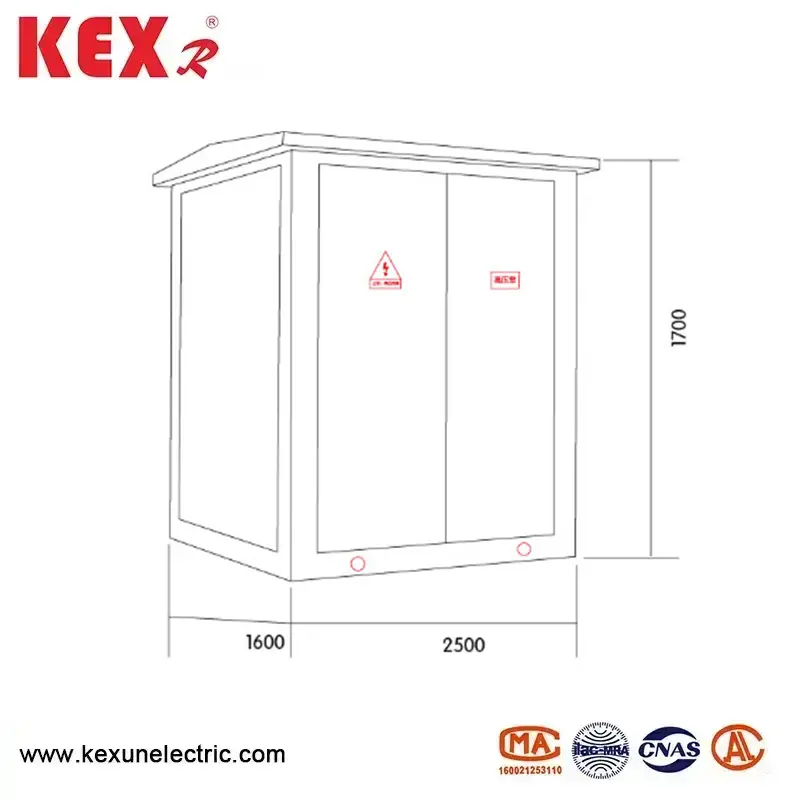

● Diagram ng Dimensyon ng Layout
