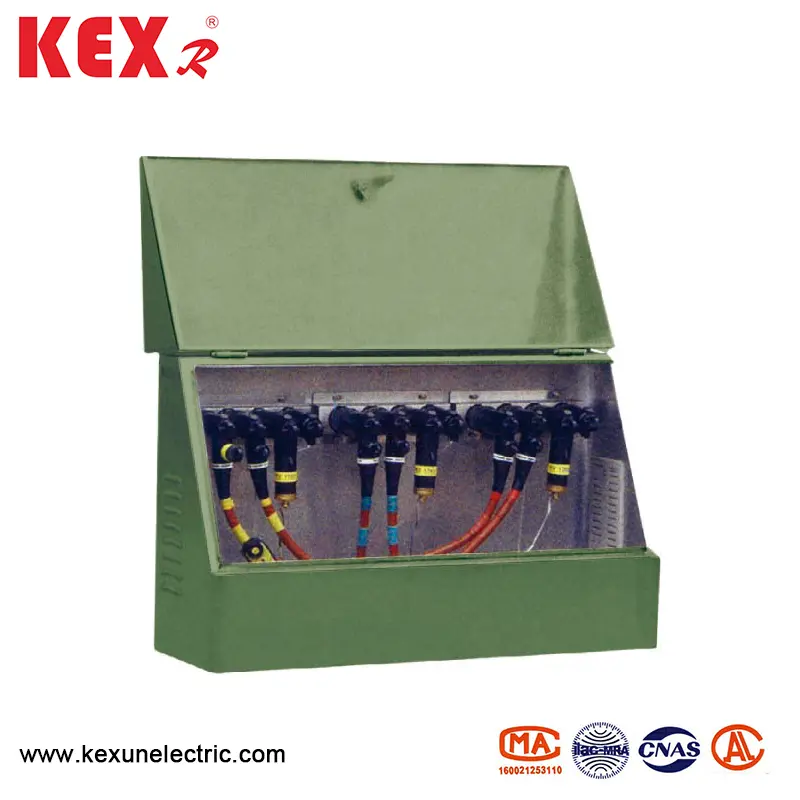

25kv American Cable Branch Box

● Mga Kundisyon ng Paggamit

Ang kahon ng branch ng 25kv American cable branch ay angkop para magamit sa ilalim ng mga sumusunod na kondisyon.

▶ Temperatura ng Kapaligiran: Sa pagitan ng -30 at 40 ℃

▶ Bilis ng hangin: sa ibaba 34m/s (mas mababa sa 700pa)

▶ kahalumigmigan: Pang -araw -araw na average na kahalumigmigan mas mababa sa 95%; buwanang average na kahalumigmigan mas mababa sa 90%

▶ Shockproof: Ang pahalang na pagpabilis ay hindi hihigit sa 0.4m/s at ang patayong pagbilis ay hindi hihigit sa 0.15m/s.

▶ Pagkakasakit ng site ng pag -install: mas mababa sa 3 °

▶ Kapaligiran sa Pag -install: Ang nakapalibot na hangin ng uri ng DFW na 25kv American cable branch box ay hindi dapat malinaw na marumi sa pamamagitan ng kinakaing unti -unti, masunurin na gas, singaw ng tubig, atbp, at walang marahas na panginginig ng boses sa site ng pag -install.

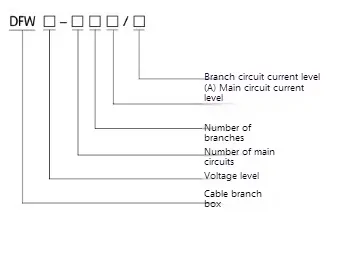

● Kahulugan ng modelo

● Teknikal na parameter

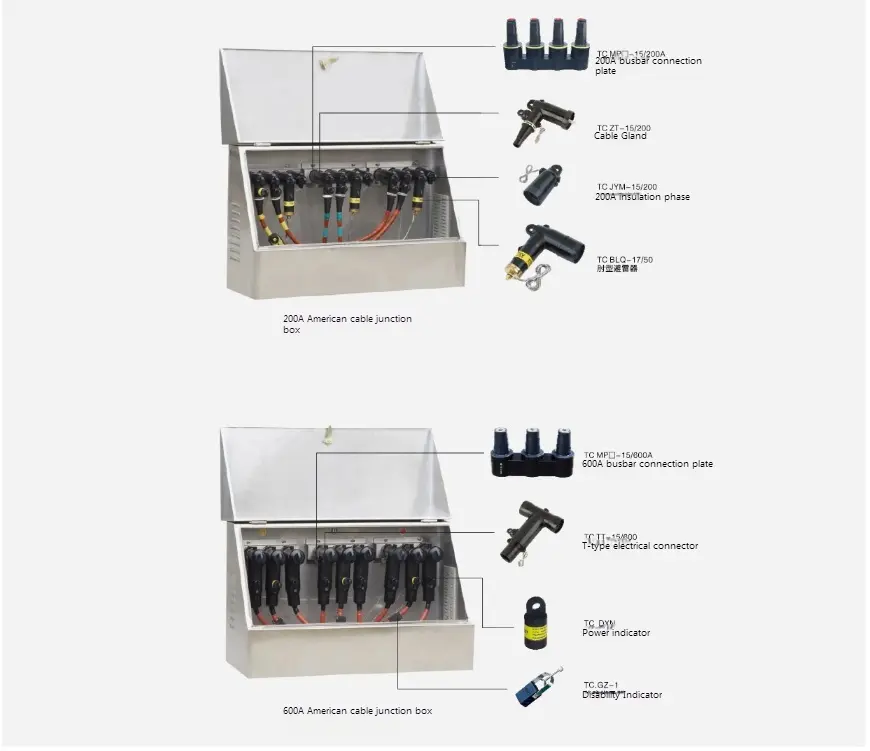

● Halimbawa diagram ng 25kv American cable branch box

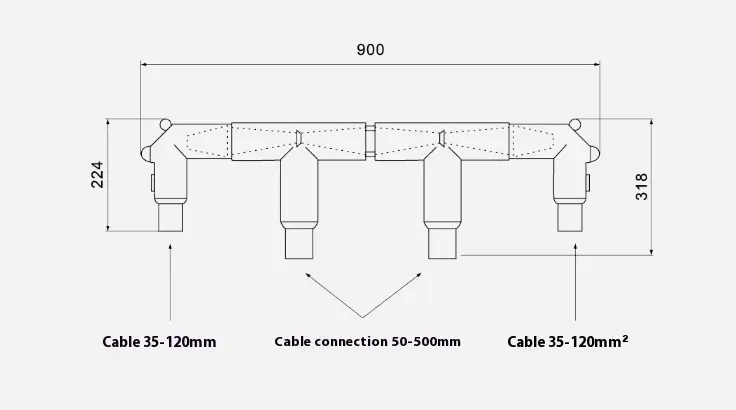

Kung ang kahon ng branch ng branch ng 25kv American ay hindi mailalagay dahil sa limitasyon ng site, maaari itong direktang pagsamahin ng mga kasukasuan ng cable upang makabuo ng maraming mga sanga ng cable (hindi kinakailangan ang mga bar ng bus, at ang pamamaraan ng koneksyon ay ipinapakita sa sumusunod na halimbawa) at inilagay sa kanal ng cable o iba pang mga lugar. Halimbawa 1 Ang bawat pangkat ng apat na papasok at papalabas na linya (2 × 600a+2 × 200a) ay binubuo ng dalawang konektor ng T-II cable, dalawang konektor ng siko at isang intermediate na konektor. Ang T-ⅱ Cable Connector 200A ay konektado sa siko cable connector (ang kabilang panig ay konektado sa all-insulated oxide arrester).

Tingnan ang figure sa ibaba para sa mga halimbawa ng laki ：

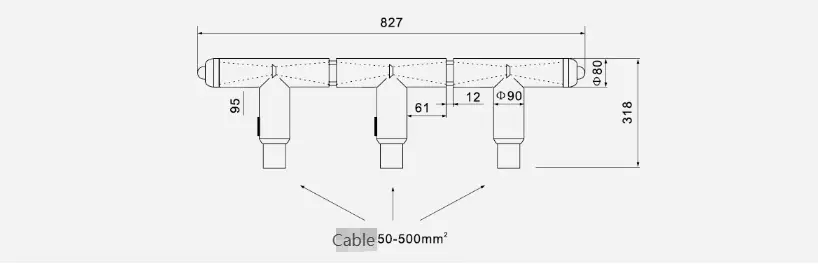

Halimbawa 2 Tatlong Mga Linya ng Pag-access (3x600a) Ang bawat yugto ay binubuo ng tatlong mga konektor ng T-shaped cable at dalawang intermediate na konektor. Tingnan ang figure sa ibaba para sa mga sukat at halimbawa:

● Halimbawa ng diagram
