Mag -load ng kahon ng switch ng switch ng switch

● Pangkalahatang -ideya ng produkto

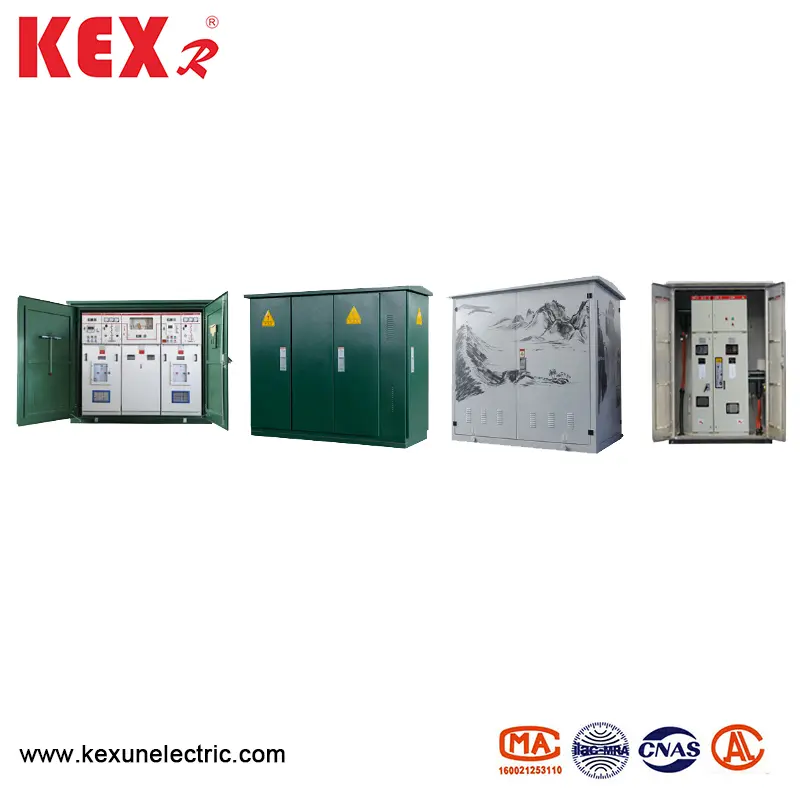

Ang DFW Load Switch Cable Branch Box ay tipunin na may three-station SF6 load switch, na may mapanlikha na paghihiwalay ng kaliwa at kanang papasok at papalabas na mga linya, minimal na disenyo ng istruktura at pinakamalakas na pag-andar ng pagsasaayos ng cable, na may hanggang sa 8 papasok at papalabas na mga linya. Ang kahon ng sangay ay hindi lamang nagpapanatili ng mga pakinabang ng tradisyunal na kahon ng gripo, ngunit mayroon ding ilang mga pakinabang ng gabinete ng Ring Network, kaya ito ay isang mainam na kagamitan para sa muling pagtatayo ng network ng lunsod. Maliit na sukat, walang pagpapanatili, mahusay na teknikal na ekonomiya, mataas na pagiging maaasahan, simpleng pag-install at maginhawang paggamit. Ang kahon ng branch ng cable na may SF6 load switch ay nailalarawan sa na mayroong tatlong mga compartment sa kahon, na ang isa ay selyadong, at ang selyadong kompartimento ay napuno ng micro-pressurized sulfur hexafluoride gas, kung saan higit sa isang pangkat ng mga naglo-load nang sabay-sabay. Ang mekanismo ng operating ng switch ng pag -load ay matatagpuan sa kompartimento ng operating drive, at may mga post ng cable at mga cable terminal sa kompartimento ng cable, at ang mga cable terminal ay konektado sa switch ng pag -load. Ang mga switch ng pag -load sa nakapaloob na kompartimento ng switch ng pag -load ay rotary table na dynamic at static na contact type load switch, at ang umiikot na baras ng bawat switch ng pag -load ay naayos sa isang simetriko na sektor sa paligid ng baras na may tatlong mga layer. Ang mga cable sa kompartimento ng cable ay pinagsama -sama sa tatlong yugto, at ang tatlong mga cable terminal sa bawat pangkat ay ipinamamahagi nang magkatulad at mahihirap na pababa. Ang bawat terminal ng cable ay patayo na konektado sa linya ng pile ng cable, at ang tatlong mga linya ng pile ng cable ay magkatulad sa bawat isa. Ang saradong kompartimento ay may pipeline ng relief pipeline.

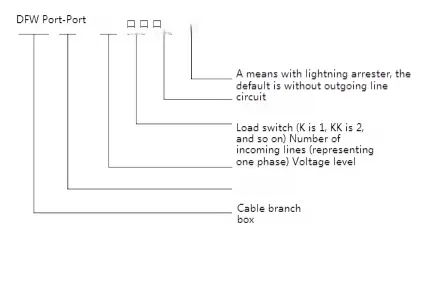

● Kahulugan ng modelo

● Teknikal na parameter

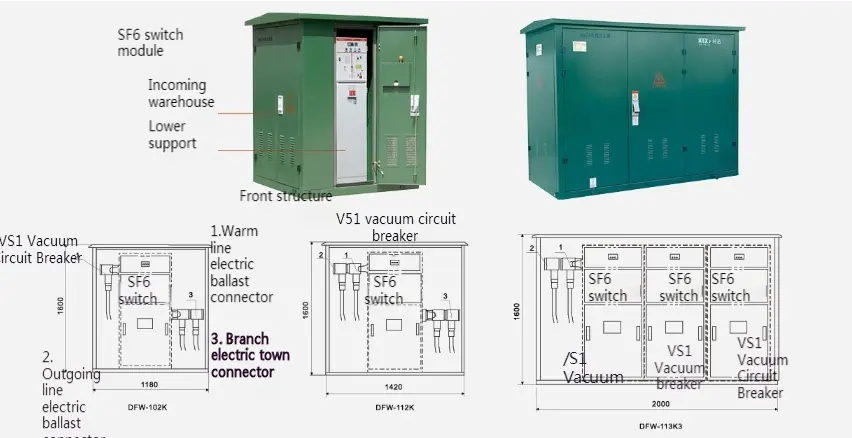

● Outline diagram

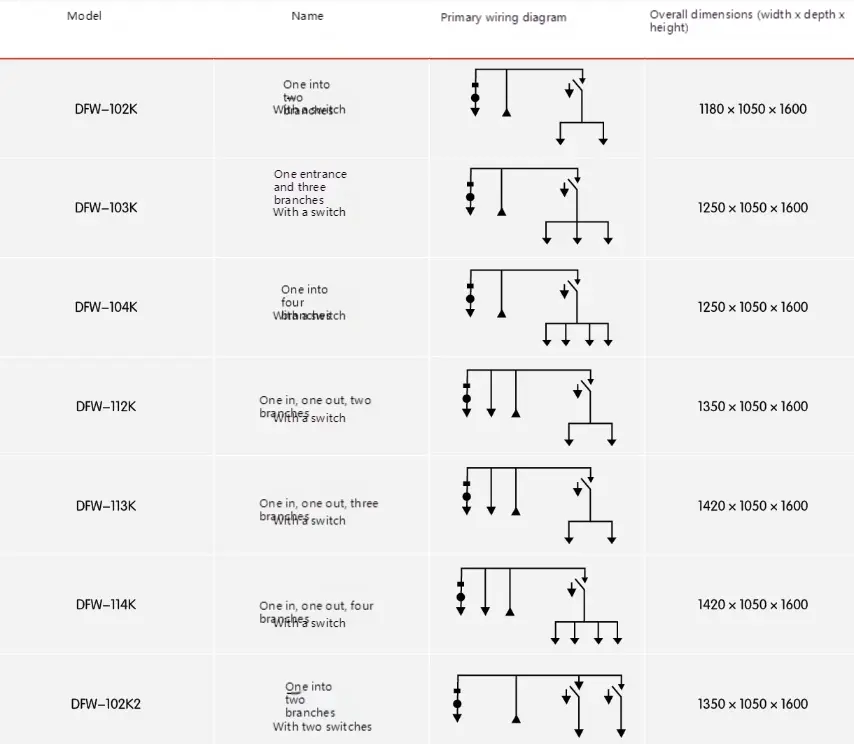

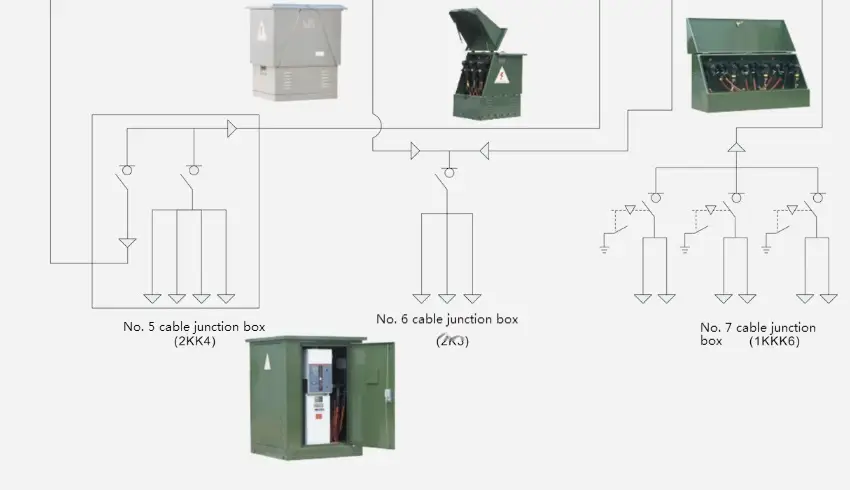

● Karaniwang diagram ng scheme ng kable

● Diagram ng eskematiko ng kahon ng sanga ng cable na may SF6 load switch

● I -load ang kahon ng sanga ng switch ng cable na may switch ng vacuum load (vacuum circuit breaker)

Gumawa ng domestic high-kalidad na vacuum load switch assembly, cleverly hiwalay ang kaliwa at kanang papasok at papalabas na mga linya, ang pinakamaliit na disenyo ng istruktura, ang pinakamalakas na pag-andar ng pagsasaayos ng cable, at ang mga papasok at papalabas na linya ay maaaring umabot sa 8 mga channel. Ang kahon ng sangay ay hindi lamang nagpapanatili ng mga pakinabang ng tradisyunal na kahon ng gripo, ngunit mayroon ding ilang mga pakinabang ng gabinete ng Ring Network, kaya ito ay isang mainam na kagamitan para sa muling pagtatayo ng network ng lunsod. Maliit na sukat, walang pagpapanatili, mahusay na teknikal na ekonomiya, mataas na pagiging maaasahan, simpleng pag-install at maginhawang paggamit. Ang kahon ng sanga ng cable na may vacuum load switch (vacuum circuit breaker) ay nailalarawan sa mayroong tatlong mga compartment sa kahon, na ang isa ay selyadong, at ang mekanismo ng operating ng load switch ay matatagpuan mismo sa harap ng kahon ng sangay, na maaaring mapagtanto ang manu -manong o de -koryenteng operasyon. Mayroong mga pusta ng cable at mga terminal ng cable sa kompartimento ng cable, at ang mga cable terminal ay konektado sa load switch. Ang mga compartment ng cable ay maaaring maprotektahan ng mga piyus kung hinihiling ng scheme ng disenyo, at ang scheme ng disenyo ay iba -iba, na maaaring mapagtanto ang mga pag -andar ng telemetry, remote control at malayong komunikasyon.

◆ Teknikal na parameter

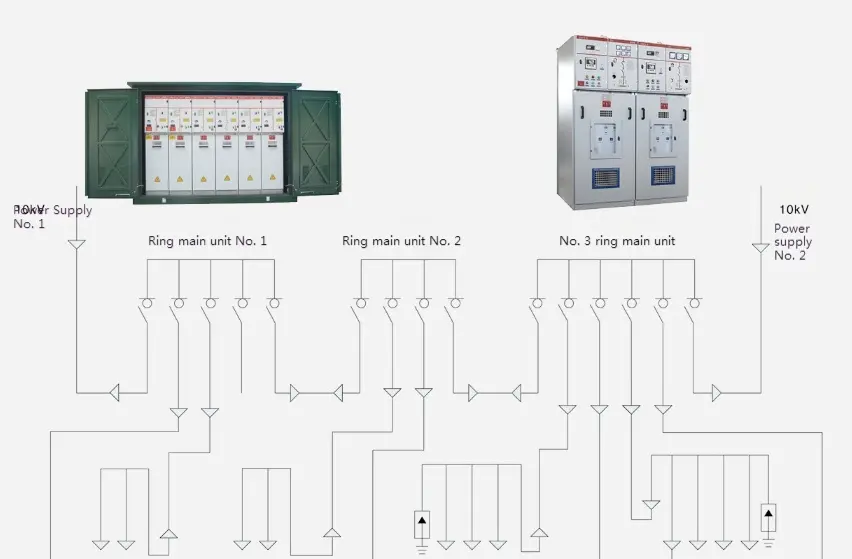

● Karaniwang diagram ng pangunahing sistema
