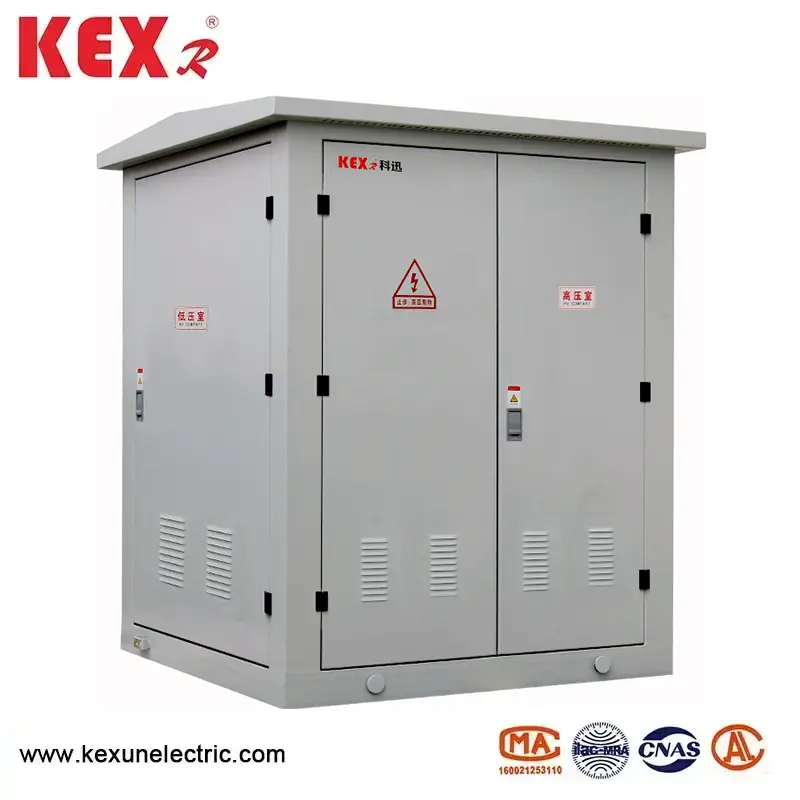

3phase pad-mount na substation

Ang 3Phase Pad-mount na substation na ginawa ng KEXR, isang propesyonal na paghahatid ng kapangyarihan at tagapagtustos ng pamamahagi sa Tsina, ay isang compact at modular na kagamitan sa kuryente na angkop para sa pamamahagi ng kuryente, mga parke ng industriya, bagong enerhiya (photovoltaic/lakas ng hangin) at iba pang mga sitwasyon. Kung ikukumpara sa tradisyonal na substation, mas maliit ito at mas nababaluktot upang mai -install.
Model: YB-12
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Pangkalahatang -ideya ng produkto

Ang 3phase PAD-mount na substation ay mas nababaluktot at maginhawa na gagamitin kaysa sa mga substation ng sibil, at malawakang ginagamit sa muling pagtatayo ng network ng lunsod ng mga high-rise na gusali, tirahan ng tirahan, mga parke ng industriya, mga sentro ng komersyal, paliparan, mga terminal ng riles, mga paaralan, isang negosyo sa pagmimina at iba pang mga lugar.

● Mga pag-andar at katangian ng YB-12 Type 3phase PAD-mount na substation

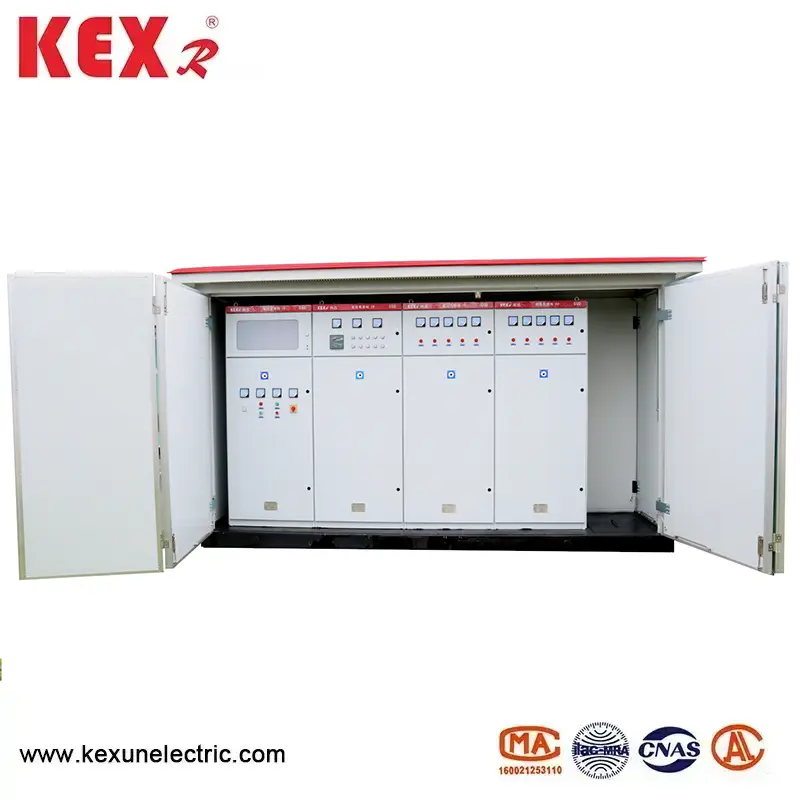

Ang PAD-mount na substation high-boltahe na silid ay binubuo ng high-boltahe na switch ng pag-load, high-boltahe na fuse at kidlat na arrester, na maaaring ihinto ang paghahatid ng kuryente at maiwasan ang labis na karga at maikling circuit nang sabay; Ang silid na may mababang boltahe ay binubuo ng mababang boltahe na switch ng hangin, kasalukuyang transpormer, ammeter at voltmeter. Ang 3Phase PAD-mount na substation ay may advanced at maaasahang teknolohiya, at ang mga kahon na lahat ay nagpatibay ng advanced na teknolohiya sa pagproseso, na may mahusay na paglaban sa kaagnasan at paglaban sa pagsusuot. Mayroon itong mga pakinabang ng nababaluktot na kumbinasyon, maginhawang transportasyon, pag -install at konstruksyon, mababang gastos, walang polusyon at ligtas at maaasahang operasyon.

● Paggamit ng mga kondisyon

◆ Ang taas ay hindi lalampas sa 4000m

◆ Ambient temperatura: -25 ℃ -40 ℃

◆ Relatibong kahalumigmigan: Ang pang -araw -araw na average na halaga ay hindi hihigit sa 95%, at ang buwanang average na halaga ay hindi hihigit sa 90%

◆ Lugar ng pag -install: Isang lugar na walang apoy, panganib sa pagsabog, conductive dust, kemikal na nakakadulas na gas at marahas na panginginig ng boses.

Tandaan ： Kung ang mga kondisyon sa itaas ay lumampas, ang mga gumagamit ay maaaring makipag -ayos sa KEXR

● Mga talahanayan ng parameter ng pagganap

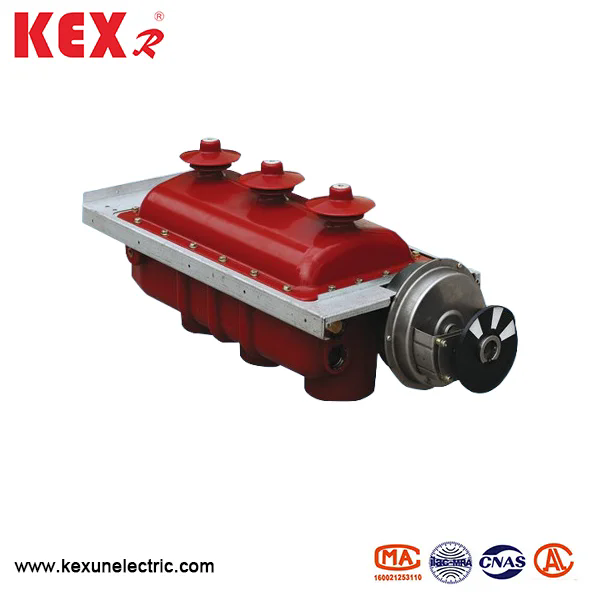

◆ Teknikal na mga parameter ng switch ng pag -load

Serial number	Item	Unit	FN12-12	FN25-12 Vacuum load switch
1	Na -rate na boltahe	KV	10
2	Max operating boltahe	KV	12
3	Rated frequency	Hz	50
4	Na -rate na kasalukuyang	A	630
5	Na -rate na Breaking Load Current	A	630
6	Thermal stable kasalukuyang	kA/S	20/2	20/4
7	Dinamikong matatag na kasalukuyang	ang	50
8	Maikling Circuit Closing Kasalukuyang （Halaga ng Peak）	ang	50
9	Buong mga oras ng pagsira sa pag -load	Oras	20	10000
10	Mekanikal na buhay	Oras	2000	10000
11	1min frequency frequency kasama ang boltahe (phase to ground)	KV	42
12	Lightning Impulse boltahe (phase to ground)	KV	72

◆ Teknikal na mga parameter ng mataas na boltahe na piyus

Serial number		Rated Voltage (KV)	Na -rate na kasalukuyang (a)	Break Current (a)	Fuse na na -rate ang kasalukuyang (a)
Modelong UK	Modelong CN	Rated Voltage (KV)	Na -rate na kasalukuyang (a)	Break Current (a)	Fuse na na -rate ang kasalukuyang (a)
Sdl❈j	Xrnt-12	12	40	31.5	6.3, 10, 16, 20, 25, 31.5, 40
Sfl❈j		12	100	31.5	50, 63, 71, 80, 100
Skl❈j		12	125	31.5	25

◆ Mga teknikal na parameter ng mababang boltahe circuit breaker

Modelo	Paglabas ng form	Paglabas ng na -rate na kasalukuyang	On-Off Kakayahang KA (AC 380V)
DW15-630	Thermoelectromagnetic type	315, 400, 630	40
DW15-1000	Uri ng Thermoelectron	630, 800, 1000	50
DW15-1600		1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000	Intelihenteng uri	630, 800, 1000, 1250, 1600, 2000	65 (80)
CW1-3200	Intelihenteng uri	2000, 2500, 3200	100
