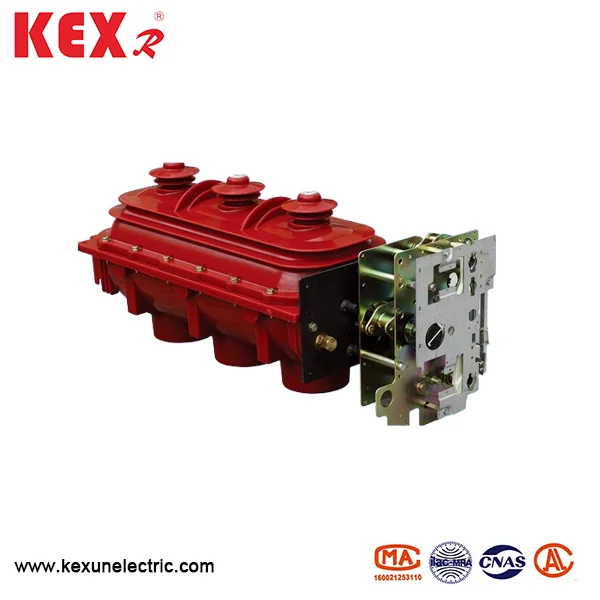

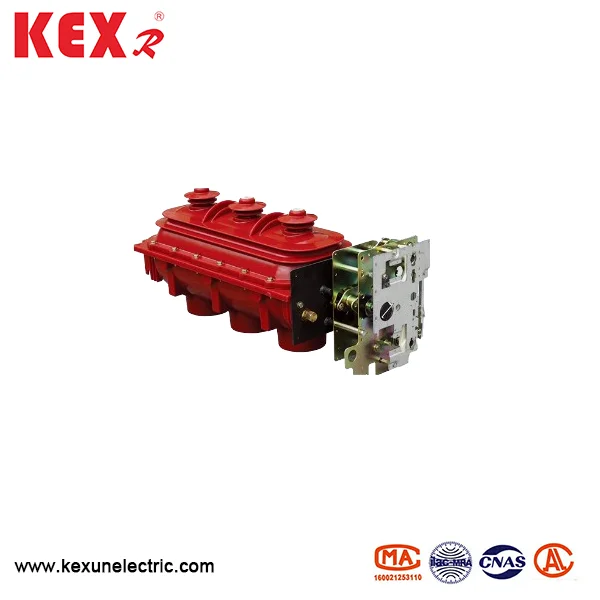

FLRN36-12D Type SF6 load switch

Ang FLRN36-12D type SF6 load switch na espesyal na ginawa ng Kexun sa pabrika ng China ay gumagamit ng SF6 gas bilang arc extinguishing at insulating medium, at ang rated switch ay 12kV. Mayroong tatlong mga istasyon sa switch: pagsasara, pagbubukas at saligan. Mayroon itong mga katangian ng maliit na dami, maginhawang pag -install at paggamit at malakas na kakayahang umangkop sa kapaligiran.
Model: N36-12D
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

Flrn36 12d Type Sf6 Load Switch

● Lugar ng aplikasyon

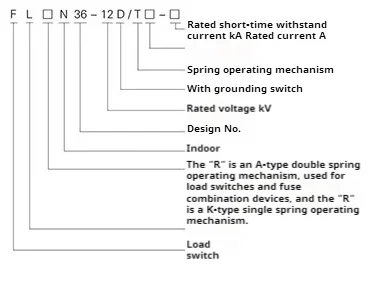

Ang serye ng mga switch ng pag-load ay nahahati sa FLRN36-12D (K-type na solong mekanismo ng operating spring) at FLRN36-12D/A (uri ng dobleng mekanismo ng operating spring). Ang FLRN36-12D ay maaaring pagsamahin sa isang load switch+fuse na pinagsama na de-koryenteng kasangkapan na may mga function ng control at proteksyon, na maaaring magamit para sa proteksyon at kontrol ng supply ng kuryente at substation bilang mga de-koryenteng kagamitan, lalo na ang angkop para sa mga cabinets ng network ng singsing, mga kahon ng pamamahagi ng cable at mga istasyon ng pamamahagi ng pamamahagi.

◆ Kilalanin ang pamantayan

IEC60265 、 IEC62271 、 GB3804 、 GB16926 atbp ..

● Mga kalamangan sa istruktura ng FLRN36-12D Type SF6 load switch

▶ Insulating shell: Ang pangunahing circuit at grounding circuit ng FLRN36-12D type SF6 load switch

ay selyadong sa isang insulating shell na gawa sa epoxy resin sa pamamagitan ng proseso ng APGI, na may mga pakinabang ng mahusay na pagganap ng pagkakabukod at kapaligiran ng anti-polusyon.

▶ Ang istraktura ng pagkakabukod ng shell: Ang pagkakabukod ng shell ay binubuo ng mga takip sa itaas at mas mababang pagkakabukod.

▶ Panloob na gas: SF6 gas na may isang kamag -anak na presyon ng 0.4bar ay napuno sa loob, upang matiyak na ang overpressure SF6 gas ay direktang na -spray sa likod na channel ng gabinete kung sakaling aksidente, at upang matiyak ang personal na kaligtasan.

▶ Mga panukalang proteksiyon: Ang mas mababang takip ng insulating ay may mga hakbang sa pagsabog-patunay upang higit na matiyak ang kaligtasan.

Flrn36 12d Type Sf6 Load Switch

● Paggamit ng mga kondisyon

◆ Ambient temperatura: temperatura sa paligid ng FLRN36-12D Type SF6 load switch

Dapat na -40 ~ 40 ℃

◆ Kahalumigmigan: Ang maximum na average na kamag -anak na kahalumigmigan ay ≤ 95% bawat araw at ≤ 100% bawat buwan.

◆ Altitude: Ang FLRN36-12D Type SF6 load switch ay dapat na mai-install sa isang taas sa ibaba

2000m.

◆ Kapasidad ng seismic: ≤8

◆ Ang nakapalibot na hangin ay dapat na libre mula sa halatang polusyon tulad ng kinakaing unti -unti, sunugin na gas at singaw ng tubig, at hindi dapat madalas na marahas na panginginig ng boses.

● Mga Teknikal na Parameter ng FLRN36-12D Type SF6 load switch

Item	Unit	FLRN36-12D/T630-20 Uri	FLRN36-12D/100-50 Uri
Na -rate na boltahe	KV	12	12
Rated frequency	Hz	50	50
Na -rate na kasalukuyang	A	630	100
1min frequency frequency kasama ang boltahe interphase/fracture	KV	42/48	42/48
Ang salpok ng kidlat ay may pag -iwas sa boltahe ng boltahe/bali	KV	75/85	75/85
5 min 0gauge na na -rate na dalas ng kuryente na may boltahe	KV	24	24
Na -rate na katatagan ng thermal kasalukuyang 3 segundo /2 segundo	Ang	20/20	20/20
Na -rate na Dynamic Stable Kasalukuyang （Peak）	Ang	50/50	50/50
Na-rate ang short-circuit na pagsasara ng kasalukuyang	Ang	50/50	125/50
Na-rate ang closed-loop na nakakagambala sa kasalukuyang	A	630
Na -rate ang aktibong pag -load ng pag -agaw sa kasalukuyang	A	630
Na -rate na cable charging breaking kasalukuyang	A	10	10
Na-rate ang short-circuit breaking kasalukuyang	Ang		50
Na -rate na paglilipat ng kasalukuyang	A		1700
Uri ng fuse			XRNT-12KV/100A
Ang epekto ng fuse ay nagtatapon ng enerhiya	J		1 ± 0.5
Mekanikal na buhay	Oras	5000/2000	3000/2000
Distansya sa pagitan ng mga sisingilin na katawan at pagkakabukod ng kamag -anak na hangin	mm	≥125	≥125
SF6 Gas Pressure	bar	0.4	0.4
Pag -synchronise ng pagbubukas at pagsasara	MS	≤2	≤2
Pangunahing paglaban sa circuit	Baby	≤65	≤65
