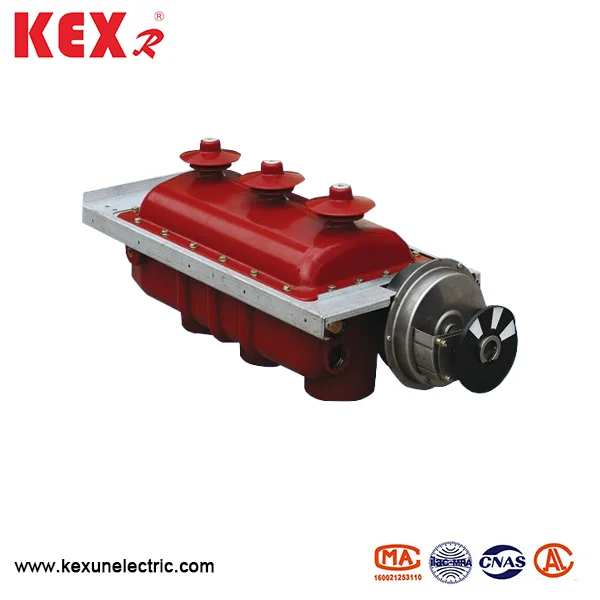

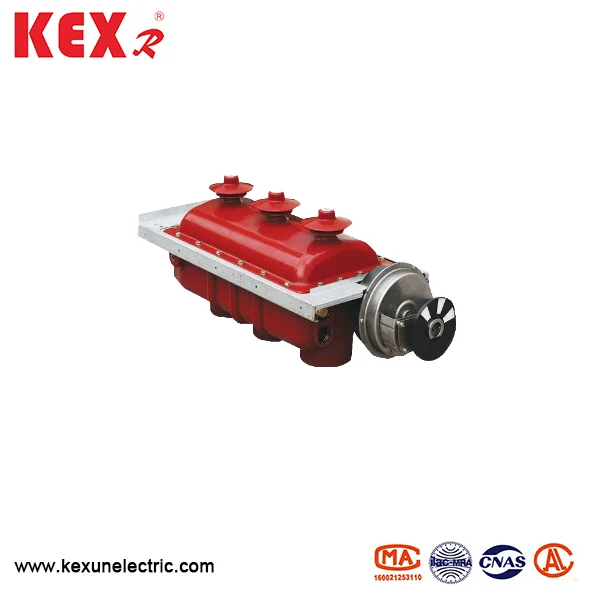

FLRN48-12D Type SF6 load switch

Ang FLRN48-12D Type SF6 load switch ay isang produkto ng load switch na nakapag-iisa na binuo ng Kexun sa pabrika ng China noong 2008, na inilalapat sa XGN15-12SF6 Ring Main Unit. Mayroon itong mataas na ekonomiya, kaligtasan at pagiging maaasahan, simpleng istraktura, kakayahang umangkop na operasyon, maaasahang interlocking at maginhawang pag -install.
Model: FLRN48-12D
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

Flrn48 12d Type Sf6 Load Switch

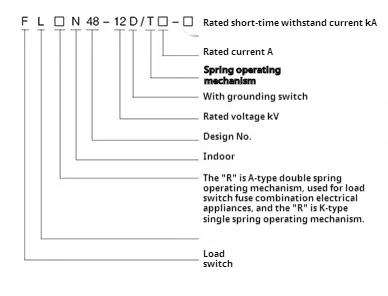

● Kahulugan ng modelo

Flrn48 12d Type Sf6 Load Switch

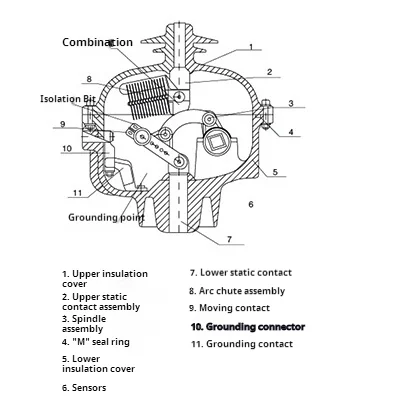

● Istraktura at prinsipyo

Ang pangunahing circuit at grounding circuit ng FLRN48-12D type SF6 load switch ay selyadong sa isang insulating shell na gawa sa epoxy resin sa pamamagitan ng proseso ng APGI, na mayroong mga pakinabang ng mahusay na pagganap ng pagkakabukod at kapaligiran ng anti-polusyon. Ang insulating shell ay binubuo ng isang itaas na insulating cover at isang mas mababang insulating cover, na puno ng SF6 gas na may kamag -anak na presyon ng 0.4bar. Ang mas mababang insulating takip ay nagpatibay ng mga lokal na manipis na may pader at makapal na pagsabog-patunay na lamad ng lamad, upang matiyak na sa kaso ng aksidente, ang presyon ng overpressure SF6 gas ay bumaba pagkatapos ng pagsira sa kaligtasan ng pelikula, at ang gas ay direktang na-spray sa likod ng gabinete upang matiyak ang personal na kaligtasan.

Flrn48 12d Type Sf6 Load Switch

◆ Kilalanin ang pamantayan

IEC60265 、 IEC62271 、 GB3804 、 GB16926 atbp ..

● Paggamit ng mga kondisyon

◆ Ambient temperatura: temperatura sa paligid ng FLRN48-12D type SF6 load switch

Dapat na -40 ~ 40 ℃

◆ Kahalumigmigan: Ang maximum na average na kamag -anak na kahalumigmigan ay ≤ 95% bawat araw at ≤ 100% bawat buwan.

◆ Altitude: Ang FLRN48-12D Type SF6 load switch ay dapat na mai-install sa isang taas sa ibaba

2000m.

◆ Kapasidad ng seismic: ≤8

◆ Ang nakapalibot na hangin ay dapat na libre mula sa halatang polusyon tulad ng kinakaing unti -unti, sunugin na gas at singaw ng tubig, at hindi dapat madalas na marahas na panginginig ng boses.

● Mga Teknikal na Parameter ng FLRN48-12D Type SF6 load switch

Item	Unit	FLRN36-12D/T630-20 Uri	FLRN36-12D/100-50 Uri
Na -rate na boltahe	KV	12	12
Rated frequency	Hz	50	50
Na -rate na kasalukuyang	A	630	100
1min frequency frequency kasama ang boltahe interphase/fracture	KV	42/48	42/48
Ang salpok ng kidlat ay may pag -iwas sa boltahe ng boltahe/bali	KV	75/85	75/85
5 min 0gauge na na -rate na dalas ng kuryente na may boltahe	KV	24	24
Na -rate na katatagan ng thermal kasalukuyang 3 segundo /2 segundo	Ang	20/20	20/20
Na -rate na Dynamic Stable Kasalukuyang （Peak）	Ang	50/50	50/50
Na-rate ang short-circuit na pagsasara ng kasalukuyang	Ang	50/50	125/50
Na-rate ang closed-loop na nakakagambala sa kasalukuyang	A	630
Na -rate ang aktibong pag -load ng pag -agaw sa kasalukuyang	A	630
Na -rate na cable charging breaking kasalukuyang	A	10	10
Na-rate ang short-circuit breaking kasalukuyang	Ang		50
Na -rate na paglilipat ng kasalukuyang	A		1700
Uri ng fuse			XRNT-12KV/100A
Ang epekto ng fuse ay nagtatapon ng enerhiya	J		1 ± 0.5
Mekanikal na buhay	Oras	5000/2000	3000/2000
Distansya sa pagitan ng mga sisingilin na katawan at pagkakabukod ng kamag -anak na hangin	mm	≥125	≥125
SF6 Gas Pressure	bar	0.4	0.4
Pag -synchronise ng pagbubukas at pagsasara	MS	≤2	≤2
Pangunahing paglaban sa circuit	Baby	≤65	≤65
