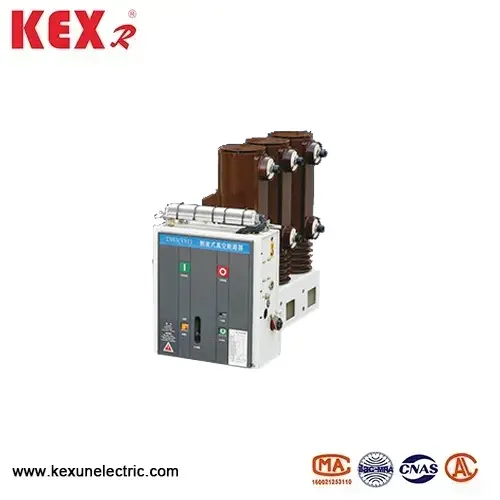

Side-mount na panloob na mataas na boltahe vacuum interrupter

● Pangunahing Mga Tampok ng Zn63-12 Uri ng Side-mount Indoor High Voltage Vacuum Interrupter

◆ Disenyo ng istruktura

▶ Pag-install ng Side-mount: Side-mount na panloob na mataas na boltahe vacuum interrupter na karaniwang naayos sa gilid ng dingding ng switchgear, pag-save ng puwang, na angkop para sa compact na panloob na switchgear (tulad ng Kyn28a-12 central gabinete).

▶ Disenyo ng Modular: Ang vacuum interrupter, mekanismo ng operating at mga bahagi ng pagkakabukod ay modular, na maginhawa para sa pagpapanatili.

◆ Teknolohiya ng pagpapalabas ng ARC ： Side-mount na panloob na mataas na boltahe vacuum interrupter ay nagpatibay ng vacuum interrupter, na may malakas na kakayahan sa pagsira, mahabang buhay ng serbisyo at walang polusyon, at angkop para sa madalas na operasyon (tulad ng paglipat ng bangko ng kapasitor).

◆ Ang mekanismo ng pagpapatakbo ng mekanismo ng enerhiya sa pag -iimbak ng enerhiya: Maaari itong pinatatakbo nang manu -mano o electrically (karaniwang electric, manu -manong), at malinaw ang indikasyon ng imbakan ng enerhiya. Ang buhay ng mekanikal ay maaaring umabot ng higit sa 10,000 beses, at ang buhay ng koryente ay halos 10,000 ~ 20,000 beses (depende sa uri ng pag -load).

◆ Kaligtasan at Proteksyon ： Side-mount na panloob na mataas na boltahe vacuum interrupter ay may mahusay na pagganap ng pagkakabukod, alinsunod sa antas ng proteksyon ng IP2X, upang maiwasan ang pagsalakay sa mga dayuhang katawan. Magkaroon ng mga anti-misoperation interlocking na aparato (tulad ng pagbubukas at pagsasara ng pag-lock at grounding switch interlocking).

● Karaniwang mga senaryo ng aplikasyon ng side-mount na panloob na mataas na boltahe na vacuum interrupter

▶ Substation: Papasok at papalabas na proteksyon ng linya ng 12kV na sistema ng pamamahagi.

▶ Konsumo ng Pang -industriya na Pang -industriya: Proteksyon ng motor sa metalurhiya, industriya ng kemikal at iba pang larangan.

▶ Bagong enerhiya: high-boltahe na gilid ng switch ng photovoltaic at wind power box transpormer.

▶ Mga madalas na okasyon ng operasyon: tulad ng paglipat ng mga bangko ng kapasitor (kailangang mapili ang mga espesyal na modelo).

● Zn63-12 Uri ng naka-mount na panloob na mataas na vacuum na interrupter gamit ang mga kondisyon

▶ Saklaw ng temperatura ng Ambient: Ang temperatura na nakapalibot sa gilid na panloob na mataas na boltahe na vacuum ay dapat na -15 ~ 40 ℃

▶ Altitude: Ang side-mount na panloob na mataas na boltahe na vacuum circuit breaker ay dapat na mai-install nang mas mababa sa 1000 metro.

▶ Relatibong kahalumigmigan: Ang pang-araw-araw na average ay hindi hihigit sa 95%, ang buwanang average ay hindi hihigit sa 90%, ang pang-araw-araw na average ng puspos na presyon ng singaw ay hindi hihigit sa 2.2 × 10-3MPa, at ang buwanang average ay hindi hihigit sa 1.8 × 10-3MPa.

▶ Intensity ng lindol: Mas mababa sa 8 degree

▶ Mga lugar na walang apoy, pagsabog, malubhang polusyon, kaagnasan ng kemikal at malubhang panginginig ng boses.

● Mga Teknikal na Parameter ng Zn63-12 Uri ng Side-mount Indoor High Voltage Vacuum Interrupter
