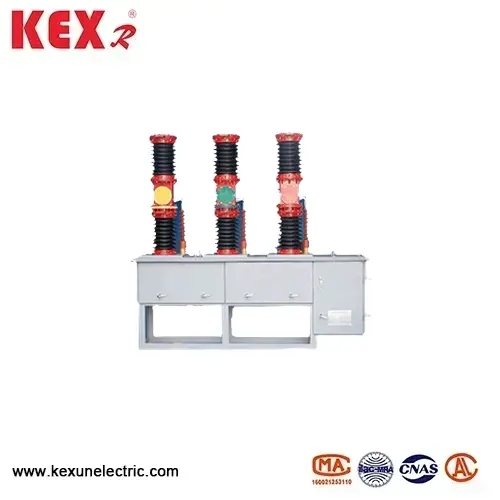

ZW7A panlabas na high-boltahe AC vacuum interrupter

Ang ZW7A panlabas na high-boltahe AC vacuum interrupter na ginawa ng KEXR, isang tagagawa sa Tsina, ay isang panlabas na high-boltahe na pagkagambala na angkop para sa 40.5kV boltahe na klase, na pangunahing ginagamit para sa paglabas ng substation na linya, ang pamamahagi ng kuryente ng pang-industriya at pagmimina ng mga enerhiya at bagong sistema ng lakas ng lakas, at may kaparehas na o outdoor na may mataas na kapasidad, walang bayad at matalinong kontrol, at Kapaligiran.
Model: ZW7A-40.5
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

● ZW7A panlabas na high-boltahe AC vacuum interrupter na mga tampok ng produkto

◆ Mataas na disenyo ng grado ng boltahe

Ang na-rate na boltahe ng ZW7A panlabas na high-boltahe AC vacuum interrupter ay 40.5kV, na angkop para sa 35kV power system (tulad ng lakas ng hangin at mga istasyon ng photovoltaic booster). Vacuum arc extinguishing teknolohiya, walang langis, walang SF, proteksyon sa kapaligiran at walang pagpapanatili.

◆ Panlabas na ganap na selyadong istraktura

Ang ZW7A panlabas na high-boltahe AC vacuum interrupter ay nagpatibay ng silicone goma na manggas, lumalaban sa UV, anti-fouling, proteksyon grade IP67 (dustproof at hindi tinatagusan ng tubig). Solid Sealing Pole (Opsyonal): Ang Epoxy resin ay ibinuhos upang mapahusay ang pagganap ng pagkakabukod, na angkop para sa mataas na kahalumigmigan at mga lugar ng fog ng asin.

◆ Intelligent Control (Opsyonal)

Aparato ng proteksyon na batay sa Microcomputer: Sinusuportahan nito ang labis na labis, mabilis na pahinga at proteksyon ng pagkakasunud-sunod ng zero. Awtomatikong pag -reclosing (nababagay para sa 1 ~ 3 beses) upang mapabuti ang pagiging maaasahan ng supply ng kuryente. Interface ng Komunikasyon: Ang ZW7A Outdoor High-Voltage AC Vacuum Interrupter ay sumusuporta sa 4G/GPRS at RS485, at kumonekta sa SCADA system.

◆ Mataas na mekanismo ng pagpapatakbo ng pagiging maaasahan

Mekanismo ng imbakan ng enerhiya ng tagsibol (Electric+Manu -manong Operasyon):

Pag -iimbak ng Electric Energy: Opsyonal na DC220V/AC220V. Manu -manong paglabas ng preno: Mechanical tripping sa kaso ng emerhensiya. Mekanikal na Buhay: ≥10,000 beses, elektrikal na buhay ≥5,000 beses (na -rate na kasalukuyang)

● Karaniwang mga senaryo ng aplikasyon ng ZW7A panlabas na high-boltahe AC vacuum interrupter

◆ 35KV Substation: Ang ZW7A panlabas na high-boltahe AC vacuum interrupter ay angkop para sa papalabas na circuit breaker at proteksyon ng seksyon.

◆ Bagong henerasyon ng lakas ng enerhiya: Ang mga koneksyon na konektado ng grid ng lakas ng hangin at mga istasyon ng photovoltaic booster.

◆ Pang-industriya at Pagmimina ng Negosyo: Proteksyon ng mga malalaking mataas na boltahe na motor at mga transformer.

◆ Railway Traction Power Supply: 35KV System ng Pamamahagi ng Elektriko na Railway.

● Mga Teknikal na Parameter ng ZW7A Outdoor High-Boltage AC Vacuum Interrupter

Bilang	Item		Unit	Data
1	Na -rate na boltahe		KV	40.5
2	Rated frequency		Hz	1250，1600,2000
3	Na -rate na kasalukuyang		A	20，25,31.5
4	Na-rate ang short-circuit break kasalukuyang		Ang	50,63,80
5	Na -rate na kasama ang kasalukuyang (rurok)			20，25,31.5
6	Na-rate ang panandaliang pag-iwas sa kasalukuyang			31.5
7	Na -rate ang maikling circuit na pagsasara ng kasalukuyang			80
8	Na -rate na pagkakasunud -sunod ng operating			O-0.3S-CO-180S-CO
9	Mekanikal na buhay		Oras	10000
10	Na-rate ang short-circuit na paglabag sa kasalukuyang mga oras ng pagsira		Oras	20
11	1min Ang dalas ng pagtatrabaho ay nakatiis ng boltahe	(basa) phase sa phase/ground	KV	80
11	1min Ang dalas ng pagtatrabaho ay nakatiis ng boltahe	(dry) phase sa phase/ground	KV	95
12	Ang pag -iilaw ng pag -iilaw ay huminto sa phase ng boltahe sa phase/ground		KV	180
13	Pinapayagan ang kapal ng pagsusuot ng mga pabago -bago at static na mga contact		mm	3
14	Net weight		kg	Mga 600
15	Distansya ng Makipag -ugnay		mm	22 ± 2
16	Makipag -ugnay sa stroke ng contact		mm	4 ± 1
17	Average na bilis ng pagbubukas		MS	1.3 ~ 1.8
18	Average na bilis ng pagsasara		MS	1.0 ~ 1.7
19	Makipag -ugnay sa oras ng pagsasara ng bounce		MS	≤3
20	Pag-synchronize ng pagbubukas at pagsasara ng three-phase		MS	≤3
21	Pangunahing paglaban sa circuit		Baby	≤100
22	Oras ng pagsasara		MS	≤150
23	Oras ng pagbubukas		MS	≤60
