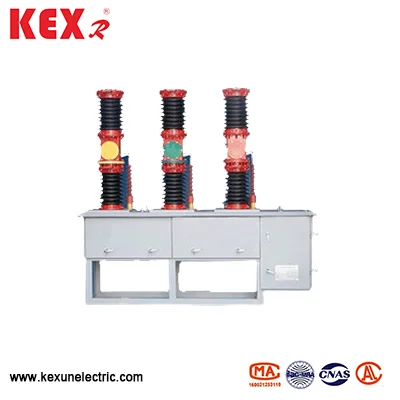

ZW7A panlabas na high-boltahe AC VCB

Ang ZW7A panlabas na high-boltahe AC VCB ay isang rate ng boltahe na 40.5kV, na espesyal na ginawa ng Kexun sa pabrika ng China. 50Hz three-phase AC kasalukuyang transpormer panlabas na kagamitan sa pamamahagi ng panlabas, na angkop para sa proteksyon at kontrol sa sistema ng pagpapalit at pamamahagi ng mga pang-industriya at pagmimina.
Model: ZW7A
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

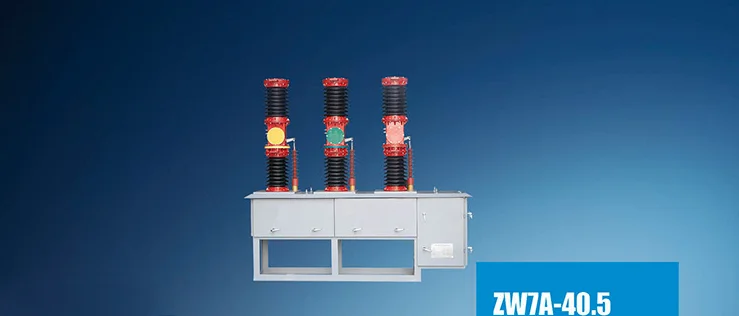

Zw7a Outdoor High Voltage Ac Vcb

● Kahulugan ng modelo

ZW7A-40.5

W = uri ng panlabas

Z = vacuum circuit breaker

7a = Disenyo ng serial number (China 7th Generation Improvement)

40.5 = Na -rate na boltahe (40.5kV, na sumasangayon sa pamantayan ng IEC)

● Lugar ng aplikasyon

Ang ZW7A na panlabas na high-boltahe AC VCB ay hindi lamang angkop para sa proteksyon at kontrol sa mga pagpapalit at mga sistema ng pamamahagi ng mga pang-industriya at pagmimina, ngunit angkop din para sa mga grids ng kapangyarihan sa kanayunan at mga lugar na may madalas na operasyon, lalo na para sa mga pangangailangan ng pagbabagong-tatag sa lunsod at kanayunan.

◆ Kilalanin ang pamantayan

IEC60265 、 IEC62271 、 GB3804 、 GB16926 atbp ..

● Mga Teknikal na Parameter ng ZW7A Outdoor High-Voltage AC VCB

Bilang	Item		Unit	Data
1	Na -rate na boltahe		KV	40.5
2	Rated frequency		Hz	1250，1600,2000
3	Na -rate na kasalukuyang		A	20，25,31.5
4	Na-rate ang short-circuit break kasalukuyang		Ang	50,63,80
5	Na -rate na kasama ang kasalukuyang (rurok)			20，25,31.5
6	Na-rate ang panandaliang pag-iwas sa kasalukuyang			31.5
7	Na -rate ang maikling circuit na pagsasara ng kasalukuyang			80
8	Na -rate na pagkakasunud -sunod ng operating			O-0.3S-CO-180S-CO
9	Mekanikal na buhay		Oras	10000
10	Na-rate ang short-circuit na paglabag sa kasalukuyang mga oras ng pagsira		Oras	20
11	1min Ang dalas ng pagtatrabaho ay nakatiis ng boltahe	(basa) phase sa phase/ground	KV	80
11	1min Ang dalas ng pagtatrabaho ay nakatiis ng boltahe	(dry) phase sa phase/ground	KV	95
12	Ang pag -iilaw ng pag -iilaw ay huminto sa phase ng boltahe sa phase/ground		KV	180
13	Pinapayagan ang kapal ng pagsusuot ng mga pabago -bago at static na mga contact		mm	3
14	Net weight		kg	Mga 600
15	Distansya ng Makipag -ugnay		mm	22 ± 2
16	Makipag -ugnay sa stroke ng contact		mm	4 ± 1
17	Average na bilis ng pagbubukas		MS	1.3 ~ 1.8
18	Average na bilis ng pagsasara		MS	1.0 ~ 1.7
19	Makipag -ugnay sa oras ng pagsasara ng bounce		MS	≤3
20	Pag-synchronize ng pagbubukas at pagsasara ng three-phase		MS	≤3
21	Pangunahing paglaban sa circuit		Baby	≤100
22	Oras ng pagsasara		MS	≤150
23	Oras ng pagbubukas		MS	≤60
