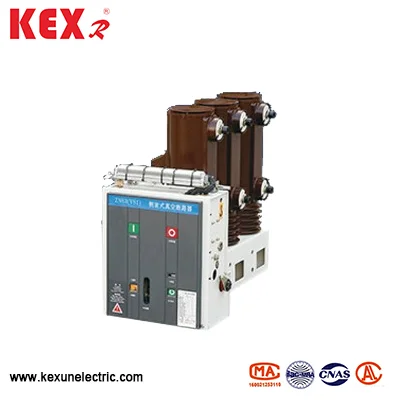

Side-mount na panloob na mataas na boltahe vacuum circuit breaker
Ang side-mount na panloob na mataas na boltahe vacuum circuit breaker na ginawa ng pabrika ng Tsino na Kexun ay pangunahing ginagamit para sa proteksyon at mga circuit circuit. Ito ay angkop para sa mga lugar na may na -rate na boltahe ng 12kV at dalas ng 50Hz kung saan kinakailangan ang madalas na operasyon o circuit kasalukuyang pagkagambala. Maaari itong mai -install sa nakapirming switchgear o ginamit nang nag -iisa.
Model: VS1
Tatak ： Kexr
Model: VS1
Tatak ： Kexr
● Mga istrukturang katangian ng side-mount na panloob na mataas na boltahe vacuum circuit breaker
▶ mekanismo ng operasyon ng pag -ilid
▶ Epoxy resin insulated poste
▶ Trip-Free Spring Operating System
▶ Mga pagtatapos ng harap/likuran ng cable
● Side-mount na panloob na mataas na boltahe vacuum circuit breaker gamit ang mga kondisyon
▶ Saklaw ng temperatura ng paligid: Ang temperatura na nakapaligid sa gilid na panloob na panloob na mataas na boltahe vacuum circuit breaker ay dapat na -15 ~ 40 ℃
▶ Altitude: Ang side-mount na panloob na mataas na boltahe na vacuum circuit breaker ay dapat na mai-install nang mas mababa sa 1000 metro.
▶ Relatibong kahalumigmigan: Ang pang-araw-araw na average ay hindi hihigit sa 95%, ang buwanang average ay hindi hihigit sa 90%, ang pang-araw-araw na average ng puspos na presyon ng singaw ay hindi hihigit sa 2.2 × 10-3MPa, at ang buwanang average ay hindi hihigit sa 1.8 × 10-3MPa.
▶ Intensity ng lindol: Mas mababa sa 8 degree
▶ Mga lugar na walang apoy, pagsabog, malubhang polusyon, kaagnasan ng kemikal at malubhang panginginig ng boses.
● Mga teknikal na parameter ng side-mount na panloob na mataas na boltahe vacuum circuit breaker
|
Item |
Unit |
Data |
||||
|
Na -rate na boltahe |
KV |
12 |
||||
|
Na -rate na kasalukuyang |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Na -rate ang maikling circuit break kasalukuyang |
Ang |
20 |
25 |
31.5 |
||
|
Na -rate ang maikling circuit na pagsasara ng kasalukuyang |
Ang |
50 |
63 |
80 |
||
|
Na -rate ang rurok na nakatiis sa kasalukuyan |
Ang |
50 |
63 |
80 |
||
|
4s maikling circuit na may kinalaman sa kasalukuyang （rurok） |
Ang |
20 |
25 |
31.5 |
||
|
Na -rate na antas ng insulate |
Nagtatrabaho sa boltahe |
KV |
42 （48） |
|||
|
Epekto na makatiis ng boltahe |
75 （85） |
|||||
|
Na -rate na pagkakasunud -sunod ng operating |
|
Break-0.3S-Close-180s-Close |
||||
|
Mekanikal na buhay |
Oras |
10000 |
||||
|
Na-rate ang short-circuit kasalukuyang pagkagambala |
Oras |
50 |
||||
|
Na -rate ang pagbubukas ng boltahe ng mekanismo ng operating （DC） |
V |
110,220 |
||||
|
Makipag -ugnay sa distansya ng terminal |
mm |
11 ± 1 |
||||
|
Overtravel (makipag -ugnay sa haba ng compression ng tagsibol) |
mm |
35 ± 0.5 |
||||
|
Tatlong-phase na paghihiwalay at pagsasara ng bounce time |
MS |
≤2 |
||||
|
Makipag -ugnay sa oras ng pagsasara ng bounce |
MS |
≤2 |
||||
|
Average na bilis ng pagbubukas |
MS |
1.1 ± 0.2 |
||||
|
Average na bilis ng pagsasara |
MS |
0.6 ± 0.2 |
||||
|
Oras ng pagbubukas |
Max operating boltahe |
s |
≤0.05 |
|||
|
Min operating boltahe |
≤0.08 |
|||||
|
Oras ng pagsasara |
s |
0.1 |
||||
|
Pinapayagan ang kapal ng akumulasyon ng pagsusuot ng mga pabago -bago at static na mga contact |
mm |
3 |
||||
Mga Hot Tags: Side-mount na panloob na mataas na boltahe vacuum circuit breaker
