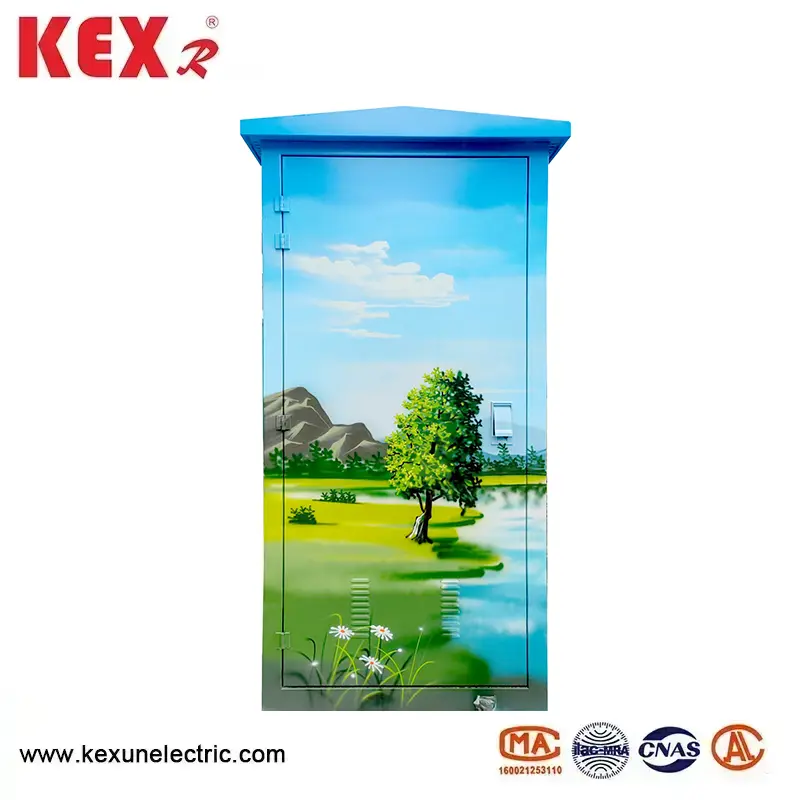

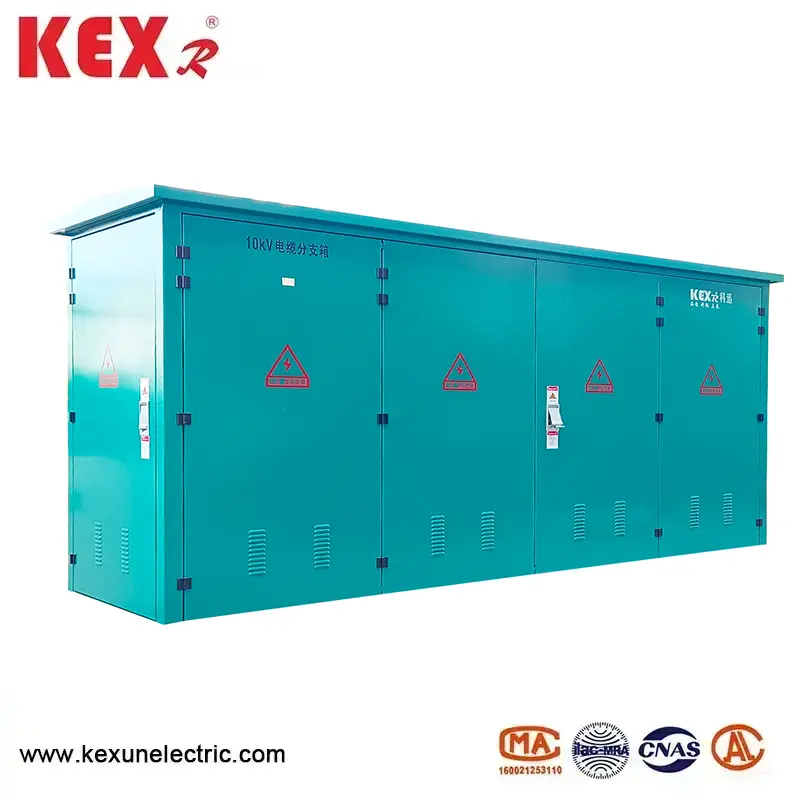

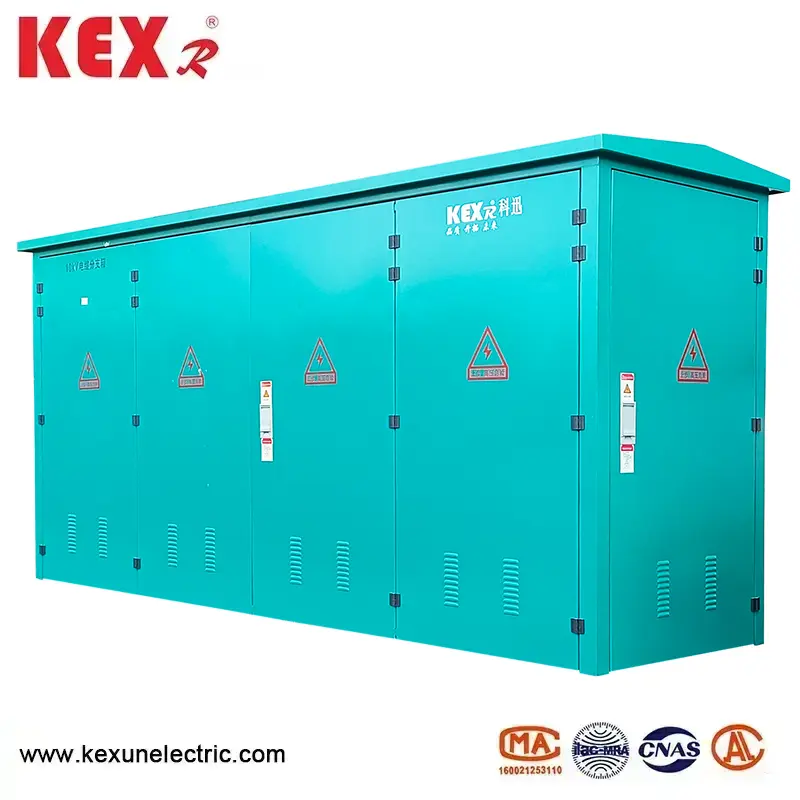

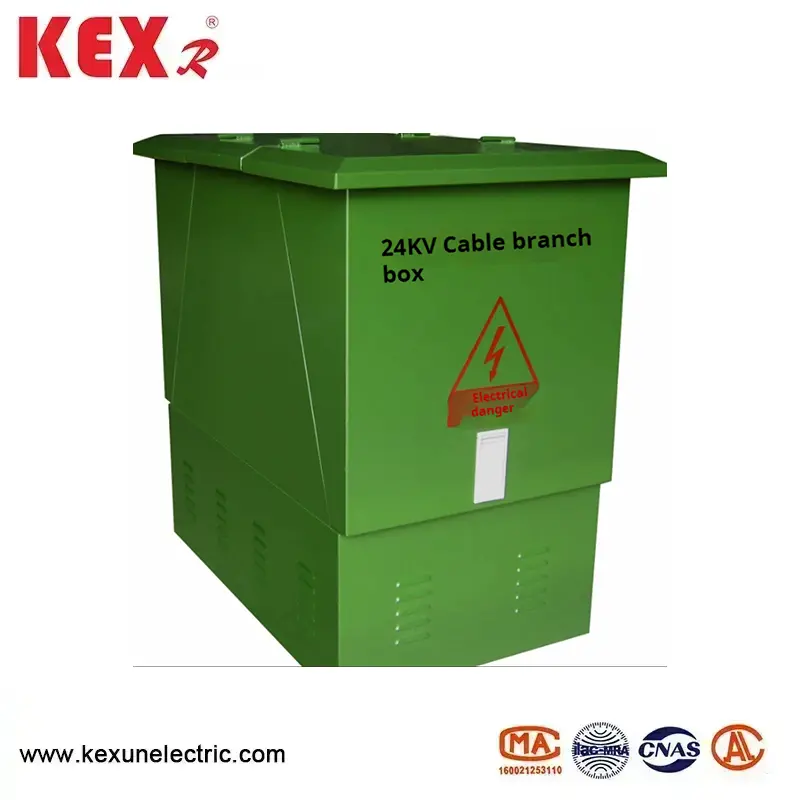

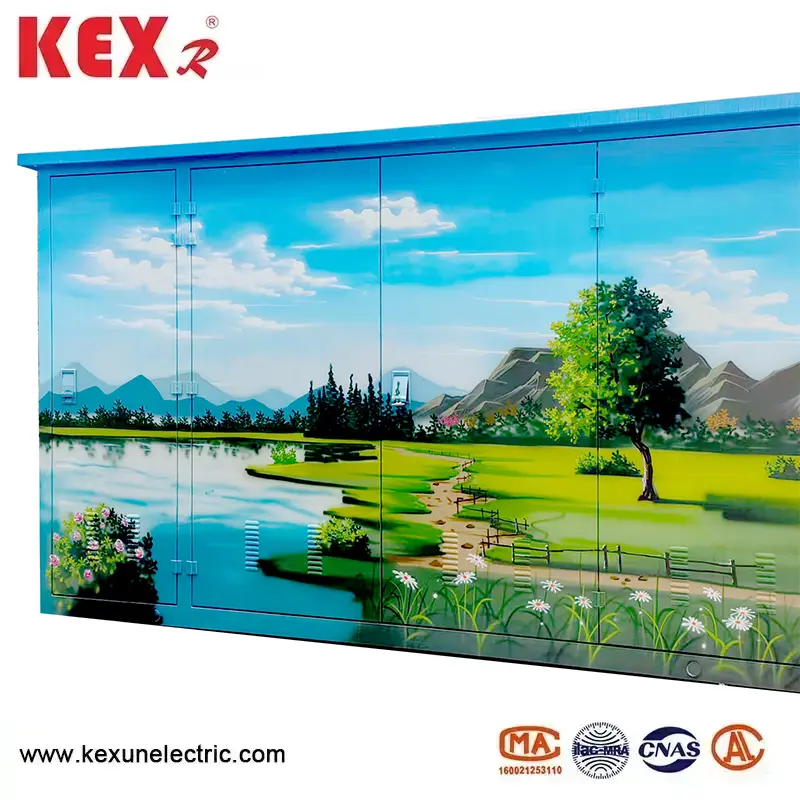

24KV cable splitting box

● Mga pangunahing katangian ng kahon ng paghahati ng 24KV cable

▶ Boltahe ng Boltahe: 24KV cable splitting box rated boltahe ay 24KV (sumunod sa IEC 62271-200 o GB/T 11022 standard).

▶ Ganap na Insulated Seal: Ang mga live na bahagi ay insulated sa pamamagitan ng solidong pagkakabukod o SF6 gas, na walang nakalantad na conductor, dust-proof at hindi tinatagusan ng tubig (IP65/IP67).

▶ Teknolohiya ng estilo ng European-style: T-type o siko-type na mga kalasag na konektor ng cable ay pamantayan, at ang live na plug-in ay suportado (kinakailangan ang mga espesyal na tool).

▶ Modular na pagpapalawak: Ang mga karaniwang yunit (tulad ng 1 in, 4 out, 2 in at 6 out) ay maaaring mai -flex na pinagsama upang suportahan ang paglawak ng kapasidad.

● Ang 24kv cable splitting box na karaniwang istruktura

▶ Ang kahon ay gawa sa hindi kinakalawang na asero /SMC, na kung saan ay lumalaban sa kaagnasan at panlabas na disenyo (-40 ℃ ~+70 ℃).

▶ Ang insulated bus ay gawa sa tanso o aluminyo, na nakabalot ng layer ng pagkakabukod ng silicone /EPDM, at ang antas ng pagkakabukod ay ≥50kv (dalas ng kuryente na may pag -iwas sa boltahe).

▶ Konektor ng cable

24KV Shielded plug-in connector (tulad ng uri ng RIP at pagkakabukod ng EPDM) na may test point (opsyonal).

▶ Ang aparato ng proteksyon ay maaaring nilagyan ng tagapagpahiwatig ng fault na circuit, live na display at kidlat arrester.

Grounding System Box Grounding Terminal+Cable Shield Grounding, Grounding Resistance ≤4Ω.

● Karaniwang mga senaryo ng aplikasyon ng 24KV cable splitting box na karaniwang istruktura

▶ Bagong istasyon ng lakas ng enerhiya: Offshore Wind Power 24KV Kolektor Tapping.

▶ Industrial Park: branch ng cable ng high-boltahe na motor o transpormer.

▶ Mine/Oil Field: Pagsabog-Proof 24KV Branch Box (ex d iic T4).

▶ Urban High-Voltage Distribution Network: Isang Alternatibong Scheme para sa Cable Ring Network Cabinet (Pag-save ng Space)

● Paggamit ng mga kondisyon ng kahon ng paghahati ng 24kv European cable

Ambient Temperatura ng10KV European Type Cable Distribution Box: -30 ~ 40 ℃

Bilis ng hangin: katumbas ng 34m/sl at hindi hihigit sa 700pal

Kahalumigmigan: Ang average na pang -araw -araw na kamag -anak na kahalumigmigan ay hindi hihigit sa 95%

Ang average na buwanang kamag -anak na kahalumigmigan ay hindi hihigit sa 95%

 Shockproof: Ang pahalang na pagpabilis ay hindi hihigit sa 0.4m/s², at ang patayong pagbilis ay hindi hihigit sa 0.15m/s²

Paghihiwalay ng European Type Cable Distribution Box Installation Site: Mas mababa sa 3

Pag -install ng Kapaligiran: Ang nakapalibot na hangin ay hindi dapat malinaw na marumi sa pamamagitan ng kinakaing unti -unting gas, singaw ng tubig, atbp, at ang site ng pag -install ay hindi dapat marahas na mag -vibrate.

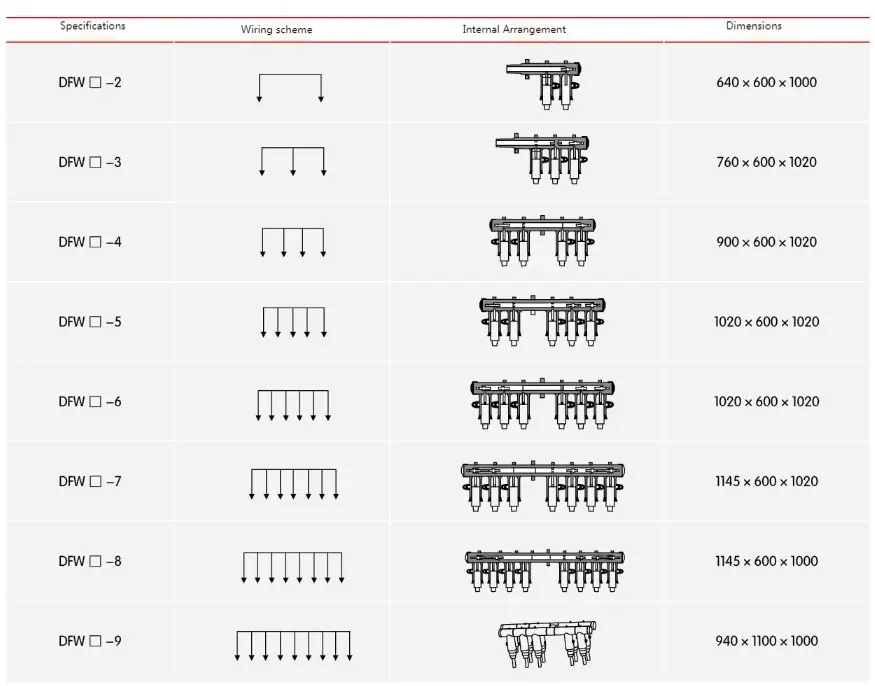

● Teknikal na parameter ng 24KV European type cable splitting box

● 24KV European Type Cable Splitting Box Order Number Paglalarawan
