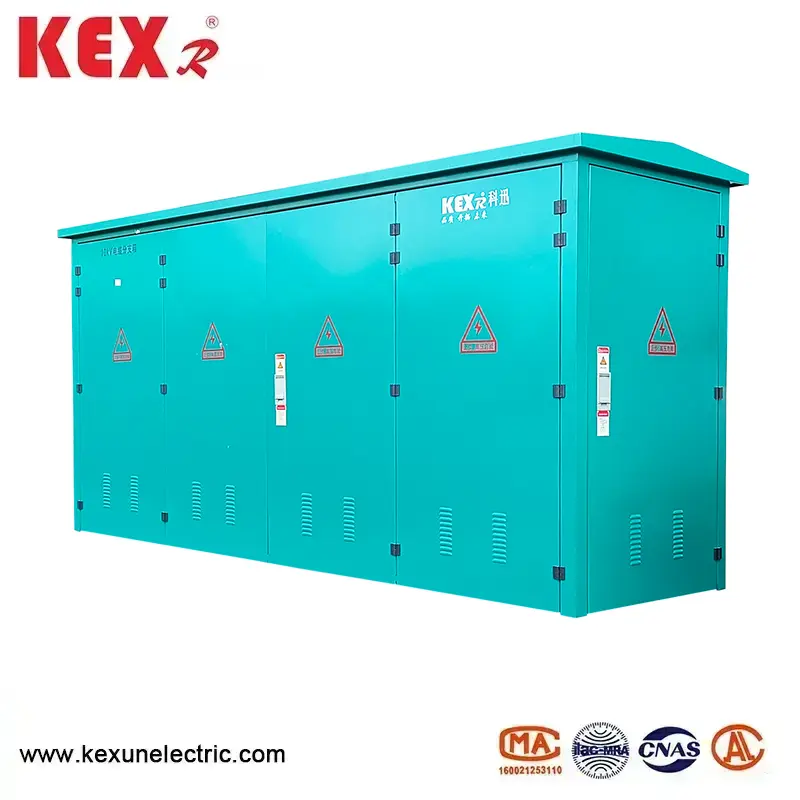

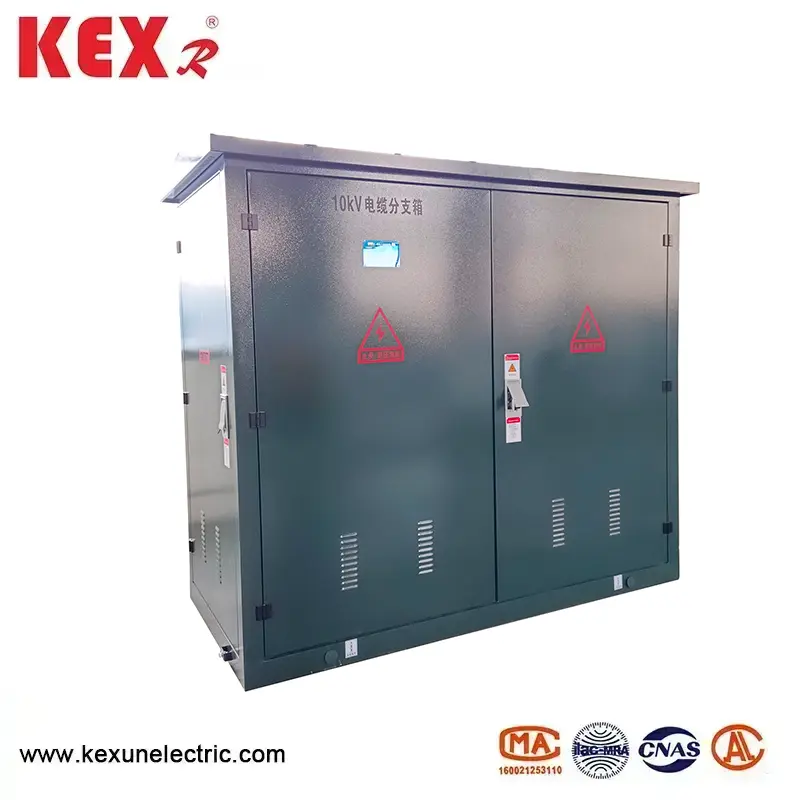

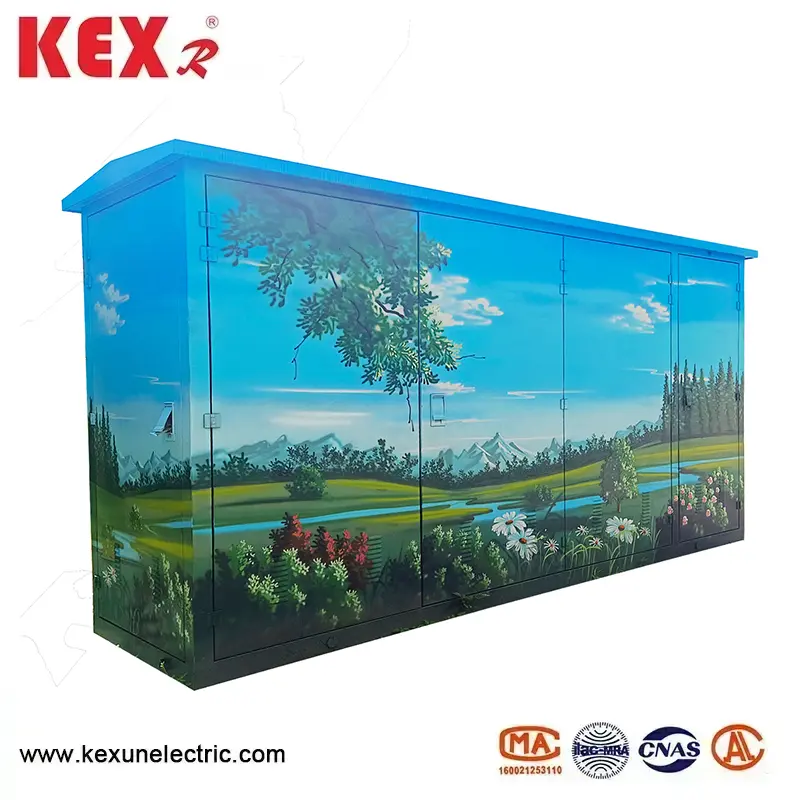

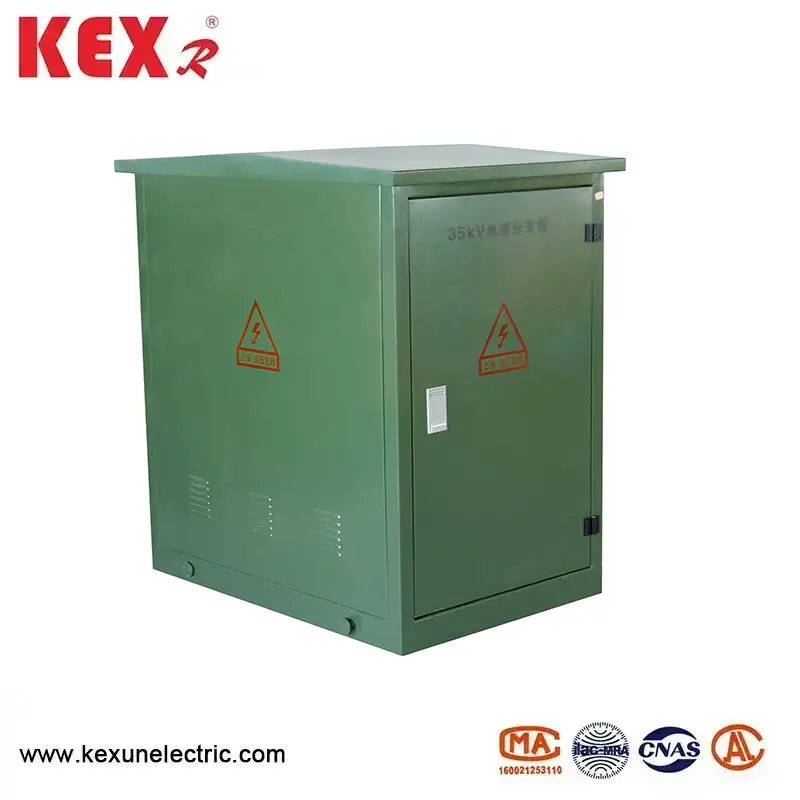

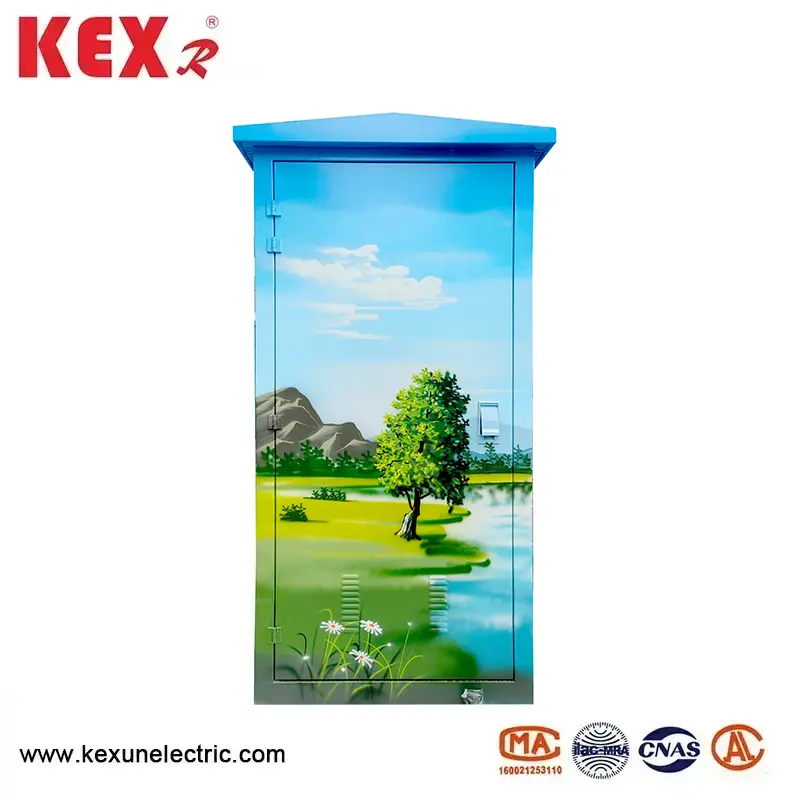

35KV cable junction box

○ Pangunahing tampok ng kahon ng junction ng 35KV cable

▶ Na-rate na boltahe: 35kV (pagsunod sa IEC 62271-200 at mga pamantayan ng GB/T 11022).

▶ Buong pagkakabukod at buong pagbubuklod: solidong pagkakabukod (tulad ng epoxy resin at silicone goma) o ang pagkakabukod ng gas ng SF6 ay pinagtibay, at walang hubad na conductor, na may proteksyon grade ng IP65/IP67.

▶ Teknolohiya ng plug-in ng Europa: Pamantayang Shielded Plug-in Cable Connectors (Suportahan ang Live Operation (kinakailangan ang mga espesyal na tool).

▶ Disenyo ng Modular: Ang papasok at papalabas na mga linya ay maaaring mapalawak (tulad ng 1 in, 3 out, 2 in at 4 out).

▶ Matalinong pagpili: Ang tagapagpahiwatig ng kasalanan, sensor ng temperatura, DTU (terminal ng pamamahagi) ay maaaring isama.

○ Karaniwang istrukturang komposisyon ng kahon ng junction ng 35kV cable

▶ Box

Ang hindi kinakalawang na asero /SMC composite material ay lumalaban sa kaagnasan at angkop para sa panlabas na paggamit (-40 ℃ ~+70 ℃).

▶ Insulated bus

Copper o aluminyo conductor, Silicone Rubber /EPDM Insulation, Power Frequency kasama ang boltahe ng boltahe ≥70kV, Impulse ng Lightning 170KV.

▶ Konektor ng cable

35KV Shielded plug-in connectors (tulad ng T-type at siko-type) na may mga puntos sa pagsubok (opsyonal).

▶ Proteksyon na aparato

Ang Lightning Arrester, Short-Circuit Fault Indicator at Live Display ay maaaring mapili.

▶ Sistema ng grounding

Ang kahon ng kalasag ng kahon at cable ay maaasahan na grounded (grounding resistance ≤4Ω).

○ 35KV cable junction box pag -install at operasyon at pagpapanatili

 ◆ Mga kinakailangan sa pag -install

Cable Stripping at Cutting: Tumpak na tumutugma sa magkasanib na mga pagtutukoy (error 1 mm) upang maiwasan ang pagsira sa layer ng pagkakabukod.

▶ Pag -install ng konektor: Linisin ang ibabaw ng contact at mag -apply ng silicone grasa upang maiwasan ang oksihenasyon. Masikip gamit ang isang metalikang kuwintas (halimbawa, ang t-joint ay nangangailangan ng 35 ~ 40n m).

▶ Grounding: Ang kahon at kalasag ng cable ay dapat na maaasahan na grounded (grounding resistance ≤4Ω).

◆ Ligtas na operasyon

▶ Suriin ang kuryente pagkatapos ng pagkabigo ng kuryente, at magsuot ng mga guwantes na guwantes at goggles kapag nagpapatakbo.

▶ Siguraduhin na ang switch ng grounding ay sarado (kung mayroon man) bago i -plug at i -unplugging ang konektor.

Mungkahi sa pagpapanatili

▶ Taunang inspeksyon: pagsukat ng temperatura ng infrared (na nakatuon sa pagsubaybay sa pagtaas ng temperatura ng mga kasukasuan).

▶ Inspeksyon ng selyo: Palitan ang singsing ng sealing isang beses bawat limang taon (kahalumigmigan at patunay na alikabok).

▶ Pagsubok sa pagkakabukod: Magsagawa ng isang testand boltahe na pagsubok tuwing 3 taon.

● Teknikal na parameter ng 35KV European type cable junction box

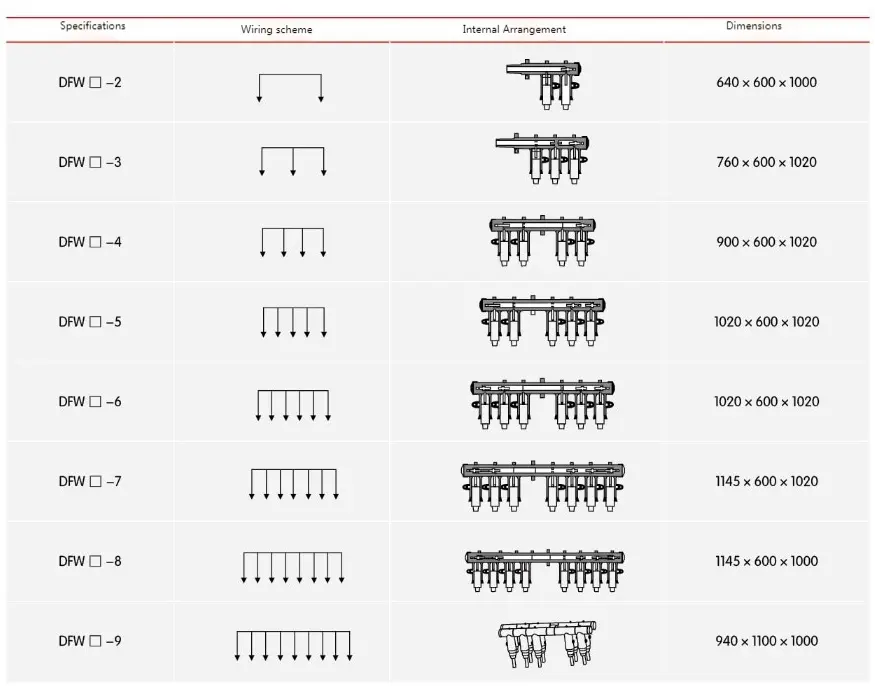

● 35KV European Type Cable Junction Box Order Number Paglalarawan
