Ang uri ng American na nakapaloob sa substation

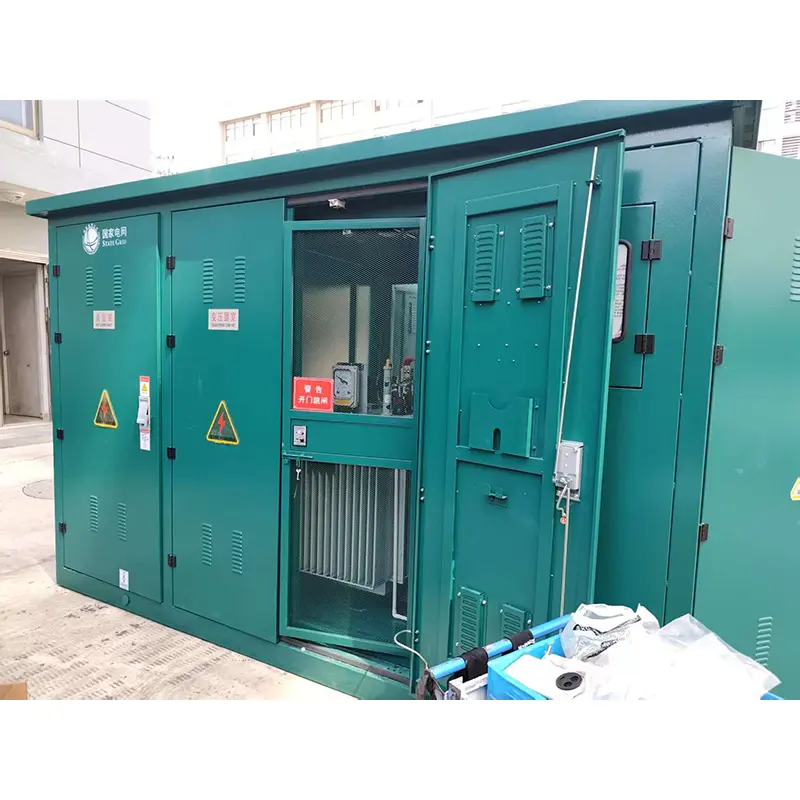

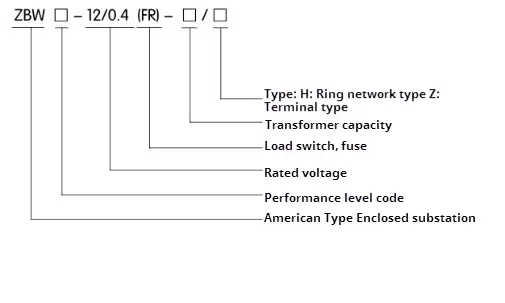

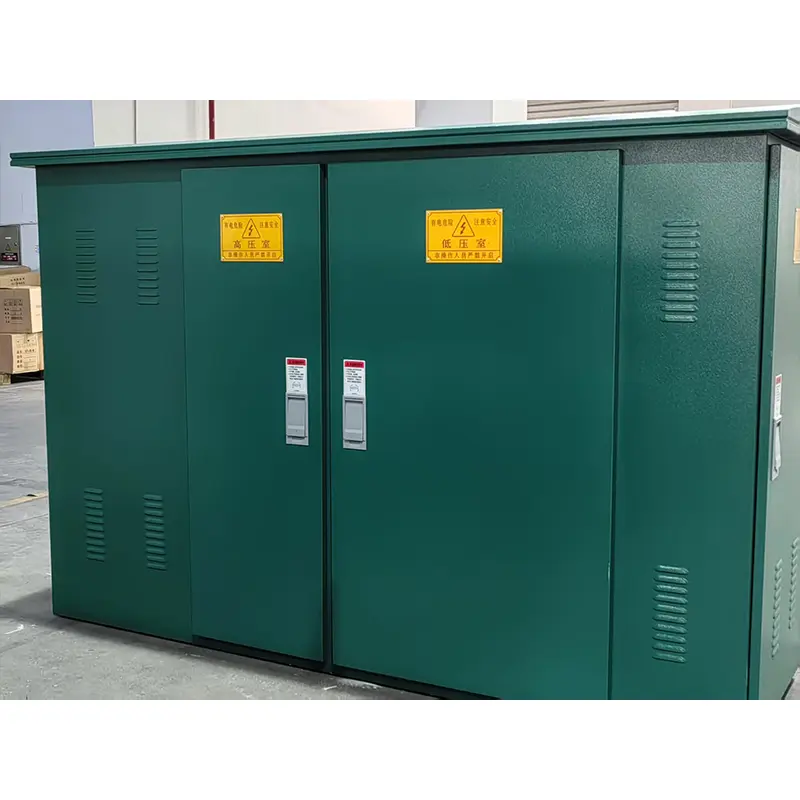

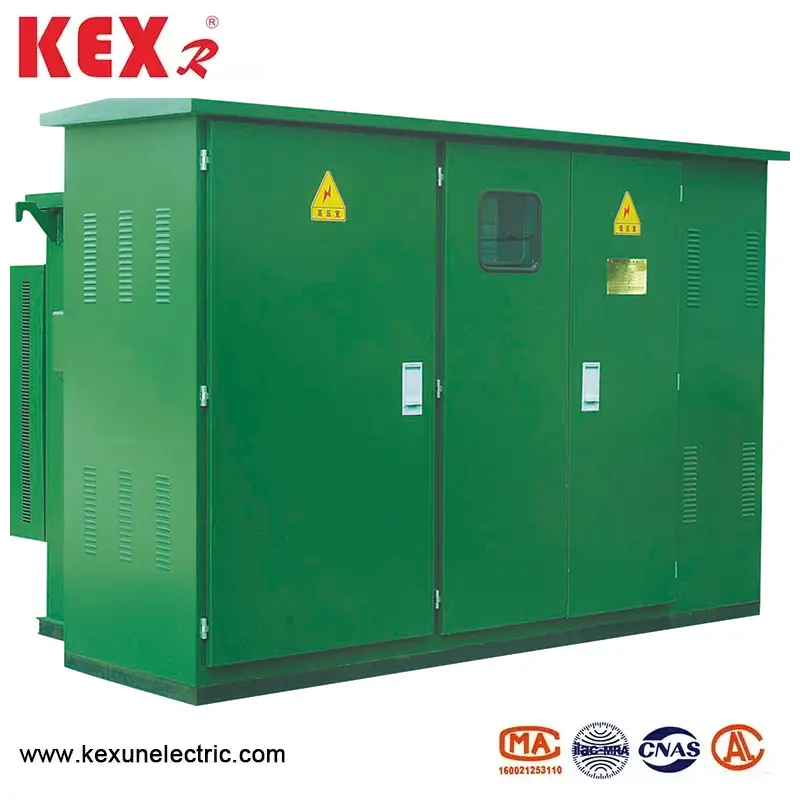

● Model na Kahulugan ng ZBW-12 Type American Type Enclosed Substation

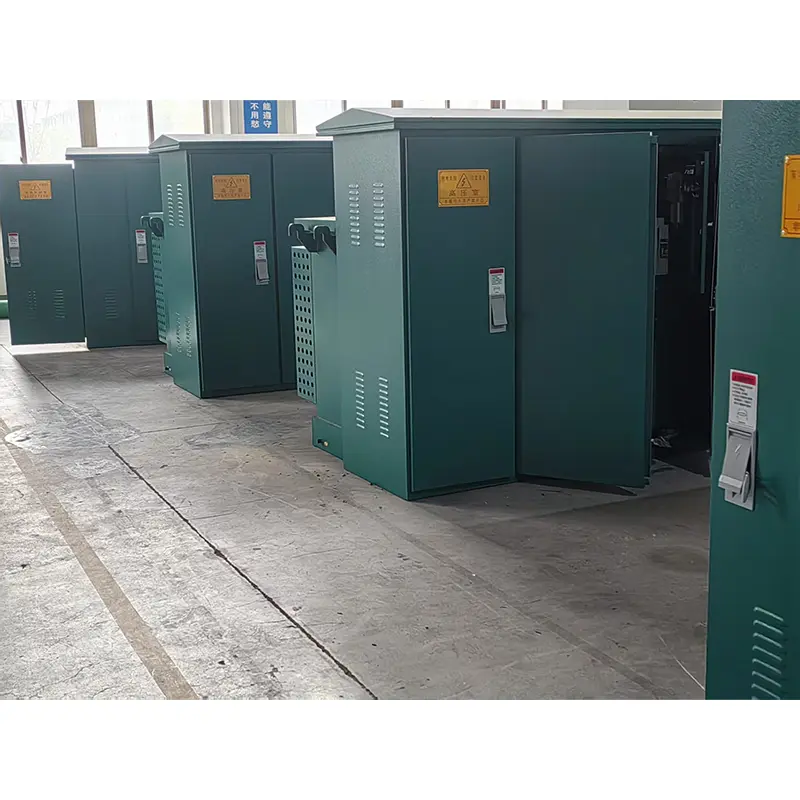

● Mga uri ng uri ng Amerikano na nakapaloob sa mga katangian ng istruktura ng substation

1. Ang uri ng American na nakapaloob na substation ay nagpatibay ng compact na istraktura, maliit na dami, mga 1/3 ~ 1.5 ng domestic european box transpormer na may parehong kapasidad, na lubos na binabawasan ang puwang ng sahig.

2. Ganap na selyadong at ganap na insulated na istraktura, walang distansya ng pagkakabukod ay kinakailangan, at ang kaligtasan ng personal ay maaasahan na protektado.

3. American Type Enclosed Substation Gamit ang High-Voltage Wiring para sa parehong Ring Network at Terminal, na may kakayahang umangkop na mode ng supply ng kuryente at mataas na pagiging maaasahan.

4. Mahusay na Pagganap ng Transformer: Mababang pagkawala, mababang ingay at mababang pagtaas ng temperatura; Malakas na kapasidad ng labis na karga, maikling paglaban sa circuit at paglaban sa epekto.

5. Kilalanin ang lahat ng mga uri ng mga kinakailangan sa mababang-boltahe na feed-out, na maaaring mapili alinsunod sa scheme o dinisenyo ng iyong sarili;

6. Mayroong dalawang uri ng mga ulo ng cable: 200A siko plug at 600 isang uri ng "T" na nakapirming konektor ng cable, na pareho ay maaaring nilagyan ng ganap na insulated zinc oxide arrester. Ang 200A type cable head ay maaaring mai -plug at unplugged na may pag -load at maaari ring i -play ang papel ng paghiwalay ng switch.

● Fuse

Ang mataas na bahagi ng boltahe ng uri ng Amerikano na nakapaloob na substation ay binibigyan ng buong saklaw ng proteksyon sa pamamagitan ng serye na koneksyon ng backup protection fuse at plug-in fuse, na kung saan ay simple sa prinsipyo, matipid at maaasahan; Ang backup na fuse fuse ay isang langis na may mataas na boltahe na kasalukuyang naglilimita ng fuse na may malaking kapasidad na pagsira. Kapag ang transpormer ay nabigo sa loob, ang plug-in fuse ay nilagyan ng isang dual-sensitive fuse, na maaaring magbigay ng dobleng proteksyon ng kasalukuyang at temperatura. Matapos ang dual-sensitive fuse ay hinipan, ang fuse core ay madaling mapalitan sa site.

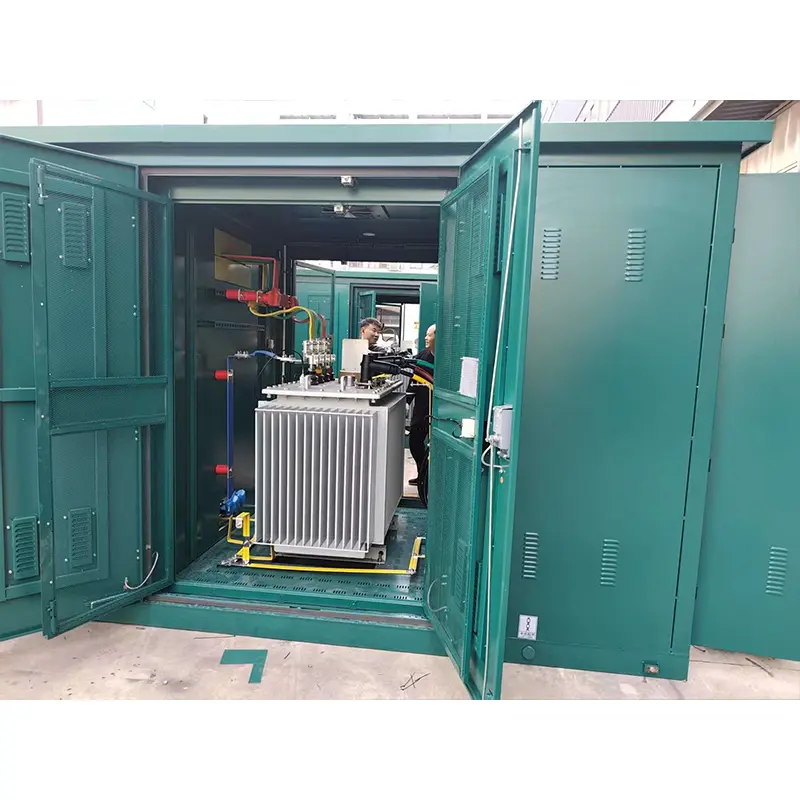

● Istraktura at pagkakasunud -sunod ng operasyon

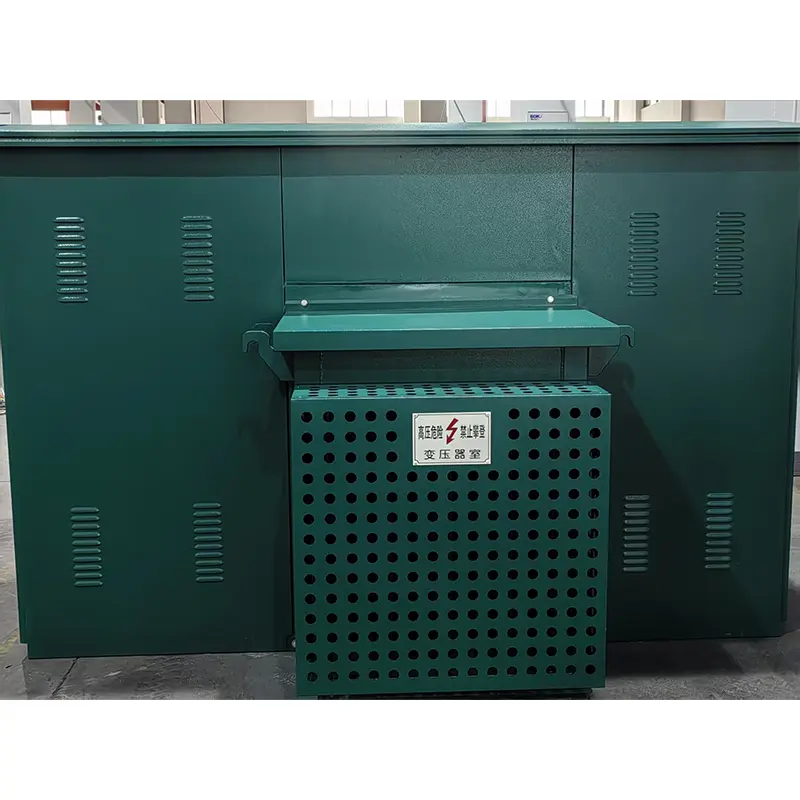

1. Ang layout

Para sa hugis at istraktura ng 10KV ZBW-12 American type na nakapaloob na substation, tingnan ang Larawan 2 at Larawan 3. Ang tangke ng langis ay nahahati sa dalawang bahagi: ang itaas na bahagi ay ang tangke ng langis na may mataas na boltahe at ang mas mababang bahagi ay ang tangke ng langis ng transpormer. Ang dalawang bahagi ay konektado lamang sa elektrikal, ngunit ang langis ay naharang. Ang diagram ng eskematiko ay ipinapakita sa Figure 1, kung saan ang mga linya ng "I" at "I" ay mga feed ng network ng loop, ang mga sanga ng "LL" ay mga sanga ng transpormer, at ang "V" ay mababa ang boltahe na output. Ang substation ay maaaring magamit sa parehong sistema ng supply ng kuryente at sistema ng terminal, at ang pag -convert ay napaka -maginhawa. Ang feed ng linya at "lⅲ" branch ay nakabukas gamit ang load switch ng Ring Network. Kasabay nito, ang papasok na terminal ng mataas na boltahe na bahagi ng transpormer ay nilagyan ng mga fuse ng backup na proteksyon at mga fuse ng plug-in upang maprotektahan ang kasalanan ng maikling-circuit at labis na labis at labis na proteksyon ng sangay. Kasabay nito, ang mga aparato na display ng high-boltahe at mga aresto ng kidlat ay maaari ring mai-install. Ang mababang-boltahe na dulo ng transpormer ay output matapos na dumaan sa isang metro at isang mababang boltahe na circuit breaker.

● Mga sukat at bigat ng ZBW-12 American Type Enclosed Substation

2. Backup Protection Fuse

Ito ay konektado sa serye na may plug-in fuse sa sanga ng transpormer (tingnan ang R1 at R2 sa Larawan 2) upang makabuo ng isang fuong proteksyon ng buong-saklaw. Ito ay pumutok lamang kapag mayroong isang maikling circuit na kasalanan sa loob ng substation, kaya ang posibilidad ng pamumulaklak ay napakababa. Naka -install ito sa itaas na tangke ng langis, at kailangang mabuksan ang tangke ng langis kung mai -update ito.

3. Plug-in Fuse

◆ Ang natutunaw na core nito ay may dalawahang sensitivity (temperatura at kasalukuyang), iyon ay, natutunaw ito kapag nabigo ang pag -load (labis na karga o labis na temperatura). Ang plug-in fuse at backup na proteksyon ng fuse ay ginagamit sa serye, na maaaring maprotektahan ang buong saklaw mula sa maliit na kasalukuyang (maraming beses sa) hanggang sa malaking kasalukuyang (maraming sampu-sampung kiloamperes), at ang maximum na pagsira sa kasalukuyang ay 50ka.

◆ Ang makatuwirang pagtutugma ng backup fuse at plug-in fuse ay direktang nakakaapekto sa pagganap ng buong substation. Tingnan ang sumusunod na talahanayan para sa isang bahagi ng mga patnubay sa pagpili ng fuse sa 10kV American type na nakapaloob na substation para sa sanggunian lamang. Tandaan: Hindi ito angkop para sa iba pang mga uri ng mga pagpapalit.
