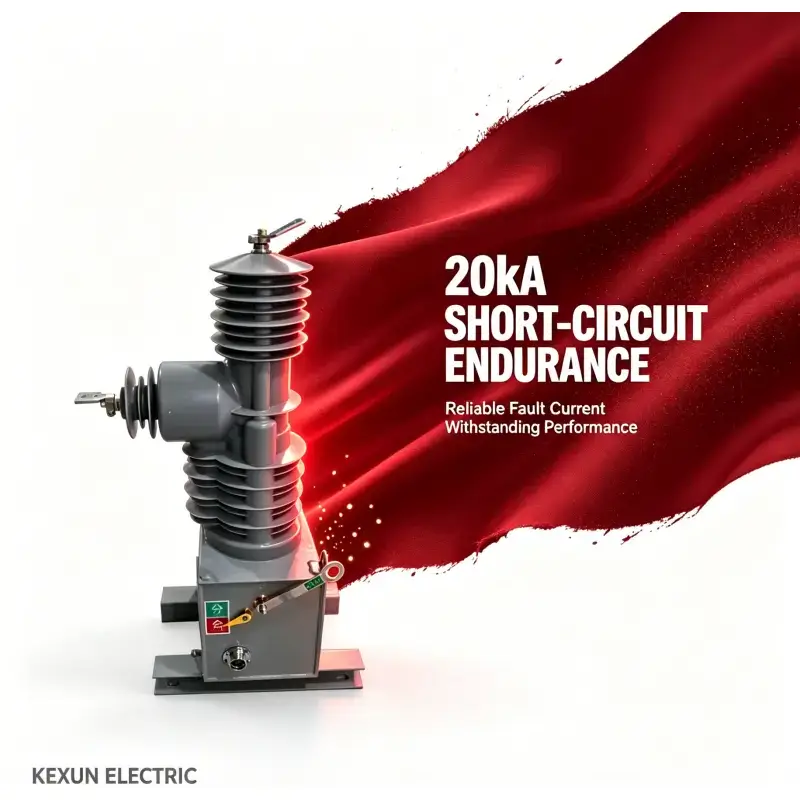

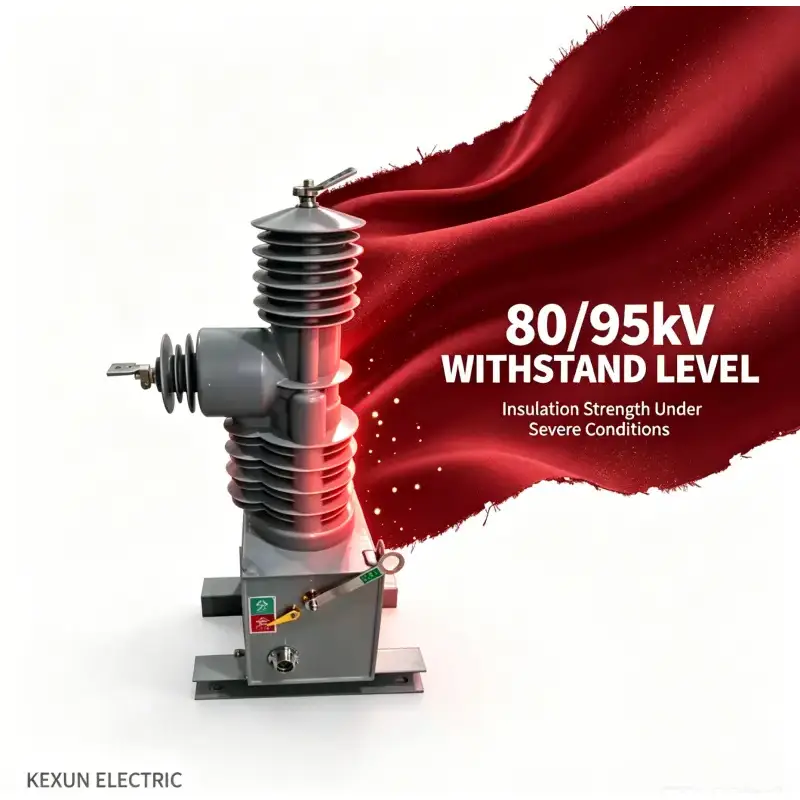

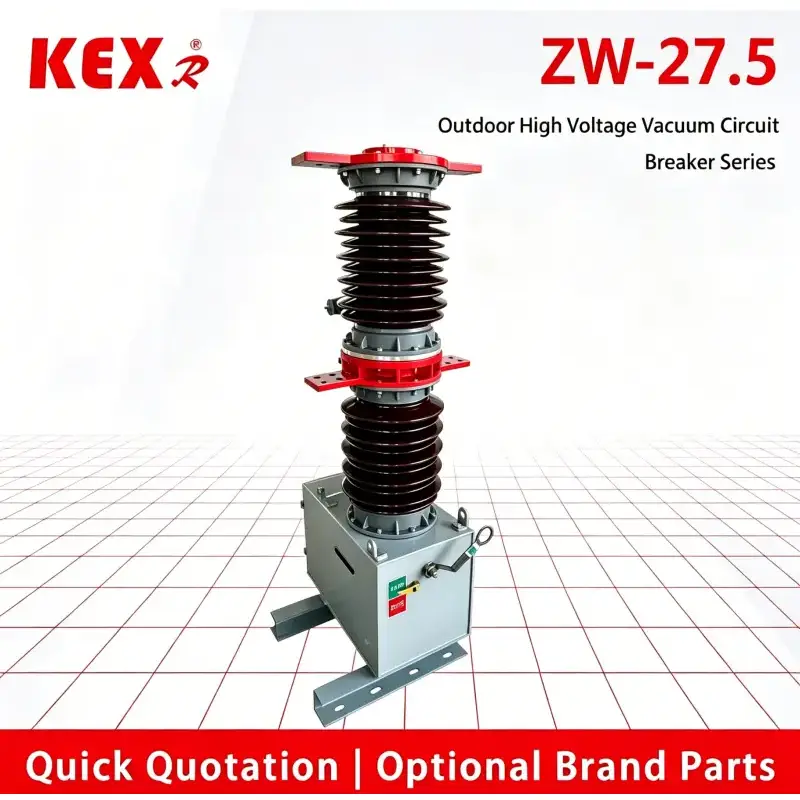

Panlabas na Hv Vacuum Circuit Breaker

Mga tampok ng produkto

Lubhang mataas na pagiging maaasahan

Ganap na walang maintenance sa buong buhay.

Mataas na buhay ng makina at buhay ng kuryente.

Maliit na sukat, magaan ang timbang at madaling pag-install

 Sa karaniwang proteksyon ng relay at mabilis na awtomatikong pag-reclosing na function.

Gumagamit ng mga kundisyon ng  ZW7-27.5 type Outdoor hv vacuum circuit breaker

¨ Temperatura：-30℃～60℃；

¨ Altitude：mas mababa sa 2000m

¨ Bilis ng hangin :≤34m/s；

¨ Marka ng Polusyon：Ⅳ级；

¨ Temperatura ng imbakan:-40℃～85℃.

Pangunahing teknikal na parameter ng vcb

Pangunahing mekanikal na parameter ng breaker

Istraktura at prinsipyo ng pagtatrabaho ng circuit breaker

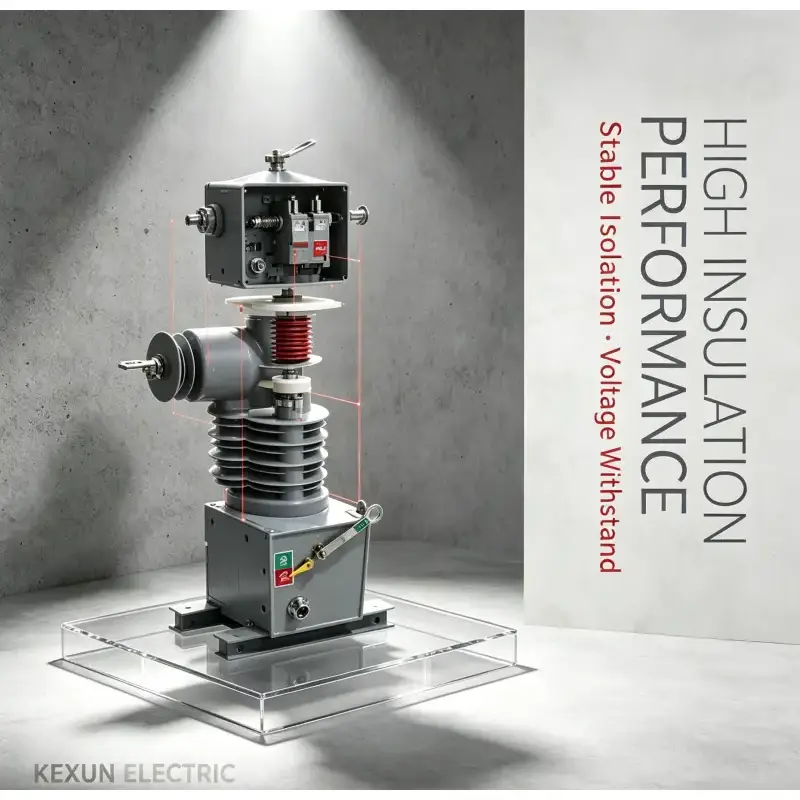

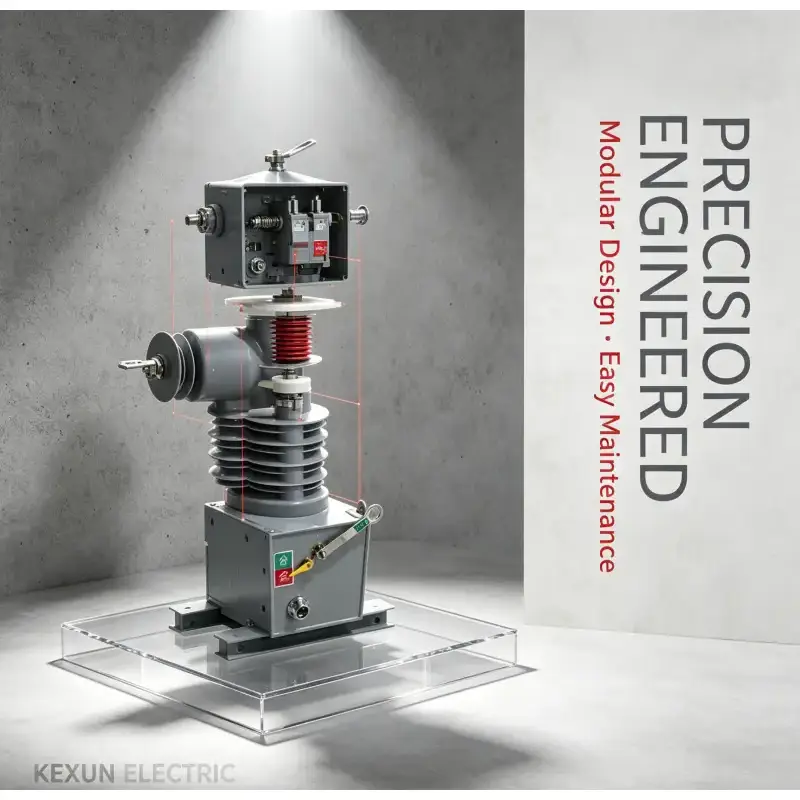

ZW7-27.5 Ang panlabas na hv vacuum circuit breaker ay pangunahing binubuo ng pinagsamang selyadong poste, kasalukuyang transpormer, mekanismo ng pagpapatakbo ng spring at kahon. Ang ganitong uri ng circuit breaker ay miniaturized. Kasabay nito, nilagyan ito ng manual emergency brake release device. Ang kasalukuyang transpormer ay maaaring mapili ayon sa mga pangangailangan ng gumagamit.

Ang kontrol ng ZW7-27.5 Outdoor hv vacuum circuit breaker ay kinukumpleto ng intelligent control unit. Ang on-off na operasyon ng switch ay maaaring maisakatuparan nang lokal, at maaari rin itong mapatakbo nang malayuan sa pamamagitan ng interface ng komunikasyon. Ang iba pang impormasyon ng circuit breaker ay maaari ding ipadala sa control center, at ang channel ng komunikasyon ay maaaring cable, optical fiber, GPRS/CDMA, GSM, atbp. Ang kontrol ng ZW7-27.5 Outdoor hv vacuum circuit breaker ay kinukumpleto ng intelligent control unit. Ang on-off na operasyon ng switch ay maaaring maisakatuparan nang lokal, at maaari rin itong mapatakbo nang malayuan sa pamamagitan ng interface ng komunikasyon. Ang iba pang impormasyon ng circuit breaker ay maaari ding ipadala sa control center, at ang channel ng komunikasyon ay maaaring cable, optical fiber, GPRS/CDMA, GSM, atbp.

Ang intelligent control unit ay naka-install malapit sa circuit breaker at konektado sa circuit breaker sa pamamagitan ng isang control cable. Ang power supply ng intelligent control unit ay nahahati sa pangunahing power supply at standby power supply. Ang pangunahing power supply ay AC o DC 220V, na nakukuha sa pamamagitan ng high-voltage line sa pamamagitan ng PT. Ang backup na power supply ay ibinibigay ng baterya (naka-install sa kahon ng intelligent control unit). Kapag normal na gumagana, sinisingil ng pangunahing power supply ang backup power supply; Kapag nawala ang pangunahing supply ng kuryente, maaari pa ring kumpletuhin ng backup na power supply ang kontrol ng circuit breaker at iba pang mga operasyon sa control unit. Ang backup na power supply (kapag ganap na na-load) ay maaaring panatilihing gumagana ang buong makina nang hindi bababa sa 48 oras.

Ang operating mechanism ng circuit breaker ay nilagyan ng manual emergency switch-off handle para sa emergency switch-off operation kapag nabigo ang control system o power supply.

2.1 Prinsipyo sa pagtatrabaho at proseso ng circuit breaker

2.1.1 Prinsipyo sa pagtanggal ng arko:

ZW37-27.5 Ang panlabas na hv vacuum circuit breaker ay gumagamit ng vacuum interrupter, na may vacuum bilang arc extinguishing at insulating medium, na may napakataas na vacuum degree. Kapag ang gumagalaw at static na mga contact ay pinatay gamit ang kuryente sa ilalim ng pagkilos ng operating mechanism, isang vacuum arc ang bubuo sa pagitan ng mga contact. Kasabay nito, dahil sa espesyal na istraktura ng mga contact, ang isang naaangkop na longitudinal magnetic field ay bubuo din sa puwang sa pagitan ng mga contact, na magsusulong ng vacuum arc upang manatiling nagkakalat, at gawin ang arc na pantay na ipinamamahagi sa ibabaw ng contact upang masunog, upang mapanatili ang isang mababang boltahe ng arko. Kapag ang kasalukuyang natural na tumatawid sa zero, ang mga natitirang ions, electron at metal vapor ay maaaring pagsamahin o i-condensed sa contact surface at sa shield sa loob ng microsecond order ng oras. Dahil ang longitudinal magnetic field ay ginagamit upang kontrolin ang vacuum arc, ang vacuum circuit breaker ay may malakas at matatag na kakayahang masira ang kasalukuyang.

2.1.2 Imbakan：

Ang pagbubukas at pagsasara ng enerhiya ng ZW7-27.5 Outdoor hv vacuum circuit breaker ay naka-store sa mataas na performance at naka-install sa kahon ng intelligent controller unit. Sa pagbubukas at pagsasara. Ibinigay ng pangunahing power supply o backup na power supply ng control unit, ang oras ng pagsingil ay hindi hihigit sa 10s, at ang capacitor voltage error ay ≤1V.。

2.1.3 Pagsasara：Pindutin nang lokal ang switch-on na button sa intelligent control unit, o i-activate ang switch-on coil ng operating mechanism sa pamamagitan ng remote control switch-on na operasyon, upang ang iron core ay magmaneho sa gumagalaw na contact ng circuit breaker upang mag-switch-on sa tinukoy na bilis. Kapag hinuhusgahan na ang circuit breaker ay nasa posisyon ng pagsasara, awtomatikong pinapatay ng control loop ang power supply ng closing coil. Sa oras na ito, ang core ng bakal ay pinananatili sa pagsasara na bahagi dahil sa pagkilos ng permanenteng magnet. Matapos patayin ang pagsasara ng coil, hindi lamang nito malalampasan ang puwersa ng reaksyon ng contact spring ng circuit breaker, ngunit mayroon din itong pagsasara ng self-holding force, upang ang circuit breaker ay mapanatili sa posisyon ng pagsasara nang mapagkakatiwalaan.

2.1.4 Pagbubukas：Pindutin nang lokal ang switch-off na button sa intelligent control unit, o i-activate ang switch-off coil ng operating mechanism sa pamamagitan ng remote control switch-off operation, upang madaig ang self-retaining force ng permanent magnet sa closing side at gawin ang switch-off spring na hilahin ang iron core upang himukin ang gumagalaw na contact-off ng circuit breaker upang ma-switch off ang contact sa tinukoy na circuit breaker Kapag hinuhusgahan na ang circuit breaker ay nasa pambungad na posisyon, ang control loop ay awtomatikong pinapatay ang power supply ng opening coil, at sa oras na ito, ang iron core ay pinananatili sa opening side dahil sa puwersa ng paghila ng opening spring, upang ang circuit breaker ay mapagkakatiwalaan na nakalagay sa opening position.

2.1.5 Manu-manong operasyon ng pagbubukas ng preno sa emergency：

Kapag ang circuit breaker ay nasa pagsasara na posisyon, pindutin nang matagal ang manual switch-off operation button ng circuit breaker gamit ang isang insulating operating rod at hilahin ito pababa, at ang circuit breaker ay maaaring mag-off sa isang tiyak na bilis, na maaaring matiyak na ang circuit breaker ay mapagkakatiwalaang patayin ang rate ng kasalukuyang load.
