Tatlong Pole Outdoor Vcb

ZW7-40.5 type Three pole outdoor vcb Mga feature ng produkto

Lubhang mataas na pagiging maaasahan

Ganap na walang maintenance sa buong buhay.

May mataas na mekanikal na buhay at buhay ng kuryente.

Ang buong makina ay maliit sa laki, magaan ang timbang at madaling i-install.

Gamit ang mga kondisyon ng ZW7-40.5 type Three pole outdoor vcb

¨ Temperatura sa paligid:-30℃～60℃；

¨ Altitude：mas mababa sa 3000m；

¨ Bilis ng hangin :≤34m/s；

¨ Maaaring balewalain ang vibration o ground motion mula sa labas ng switchgear at control equipment.；

¨ Marka ng Polusyon：Ⅳ；

¨ Temperatura ng imbakan:-40℃～85℃.

1.2 Teknikal na parameter ng ZW7-40.5 uri Tatlong poste panlabas na vcb

Pangunahing teknikal na parameter ng circuit breaker

Pangunahing mekanikal na parameter ng circuit breaker

Istraktura at prinsipyo ng pagtatrabaho ng circuit breaker

ZW7-40.5 Ang tatlong poste na panlabas na vcb ay pangunahing binubuo ng pinagsamang magnetic pole, kasalukuyang transpormer, mekanismo ng pagpapatakbo at kahon. Ang ganitong uri ng circuit breaker ay miniaturized at ang shell nito ay gawa sa mataas na kalidad na hindi kinakalawang na asero na kahon. Ang kasalukuyang transpormer ay maaaring mapili ayon sa mga pangangailangan ng gumagamit.

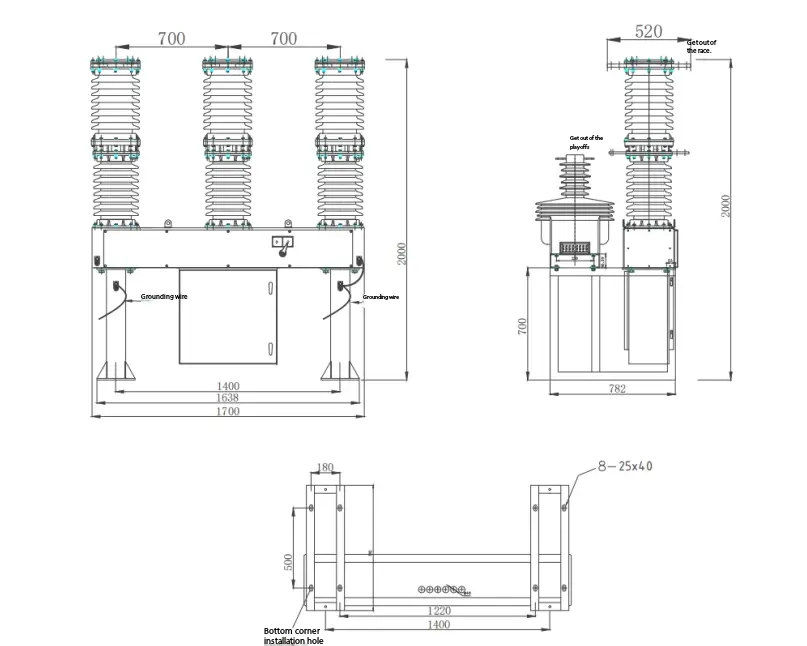

ZW7-40.5/circuit breaker outline drawing

ZW7-40.5 Tatlong poste na panlabas na vcb at ang kumbinasyon ng matalinong kontrol nito. Ang on-off na operasyon ng switch ay maaaring maisakatuparan nang lokal, at maaari rin itong mapatakbo nang malayuan sa pamamagitan ng interface ng komunikasyon. Ang iba pang impormasyon ng circuit breaker ay maaari ding ipadala sa control center, at ang channel ng komunikasyon ay maaaring cable, optical fiber, GPRS/CDMA, GSM, atbp.

Prinsipyo ng pagtatrabaho ng circuit breaker

3.1 Prinsipyo ng arc extinguishing:

ZW7-40.5 Ang tatlong poste na panlabas na vcb ay gumagamit ng vacuum interrupter, at ang vacuum ay ginagamit bilang arc extinguishing at insulating medium, na may napakataas na vacuum degree. Kapag ang gumagalaw at static na mga contact ay pinatay gamit ang kuryente sa ilalim ng pagkilos ng operating mechanism, isang vacuum arc ang bubuo sa pagitan ng mga contact. Kasabay nito, dahil sa espesyal na istraktura ng mga contact, ang isang naaangkop na longitudinal magnetic field ay bubuo din sa puwang sa pagitan ng mga contact, na magsusulong ng vacuum arc upang manatiling nagkakalat, at gawin ang arc na pantay na ipinamamahagi sa ibabaw ng contact upang masunog, upang mapanatili ang isang mababang boltahe ng arko. Kapag ang kasalukuyang natural na tumatawid sa zero, ang mga natitirang ions, electron at metal vapor ay maaaring pagsamahin o i-condensed sa contact surface at sa shield sa loob ng microsecond order ng oras. Dahil ang longitudinal magnetic field ay ginagamit upang kontrolin ang vacuum arc, ang vacuum circuit breaker ay may malakas at matatag na kakayahang masira ang kasalukuyang.

3.2 Electric energy storage：Ginagampanan ng motor ang output torque sa pinion ng mekanismo at inihahatid ito sa malaking sprocket sa spindle, kaya nagtutulak sa crank arm upang umikot at ginagawa ang pagsasara ng spring store ng enerhiya. Kapag pinindot ng turnilyo sa crank arm ang travel switch, ang power supply ng motor ay naputol, at ang spring energy storage ay nakumpleto.

3.3 Manualenergy storage：Ang output shaft ng rotate mechanism na iyon ay nagpapadala ng rotate torque sa malaking gear na ganap na naka-meshed sa maliit na gear sa pamamagitan ng pinion sa output shaft, at sa gayon ay nagtutulak sa crank arm upang umikot, upang ang pagsasara ng spr ay makapag-imbak ng enerhiya.

3.4O  peration ng pagsasara ng electromagnet: pagkatapos matanggap ng mekanismo ang closing signal, ang gumagalaw na iron core ng closing electromagnet ay gumagalaw paitaas, na itinutulak ang closing trip lever upang lumipat pataas, upang ang pagsasara ng kalahating shaft ay umiikot nang pakaliwa. Bitawan ang hadlang sa pagsasara ng trangka. Kasabay nito, ang pagsasara ng trangka ay umiikot nang pakaliwa sa ilalim ng presyon ng roller, na naglalabas ng pagpapanatili ng imbakan ng enerhiya. Ang cam sa main shaft ay bumubuo ng impact force dahil sa contraction force ng closing spring, at tumama sa rocker arm sa manual energy storage shaft (iyon ay, ang output shaft), na ipinapadala sa switch sa pamamagitan ng connecting rod, kaya nakumpleto ang pagsasara ng operasyon.

3.5 Manu-manong pagpapatakbo: Kapag ang shift fork na naka-install sa closing half shaft ay umiikot nang counterclockwise, ito ay nagtutulak sa closing half shaft upang paikutin nang counterclockwise. Upang makagawa ng parehong epekto tulad ng pagpapatakbo ng pagsasara ng electromagnet.

3.6 Reclosing operation: pagkatapos ilabas ng mekanismo ang energy ng energy storage spring, kinukumpleto nito ang pagsasara. Sa pagsasara ng estado, ang mekanismo ay nagsasagawa muli ng operasyon ng pag-iimbak ng enerhiya. Matapos makumpleto ang operasyon ng pag-iimbak ng enerhiya, ang mekanismo ay nasa saradong estado ng pag-iimbak ng enerhiya, at kapag natanggap na ang tamang signal, ang mekanismo ay maaaring magkaroon ng awtomatikong muling pagsasara ng operasyon.

3.7 Pagpapatakbo ng brake release electromagnet: pagkatapos matanggap ng mekanismo ang brake release signal, ang gumagalaw na core ng brake release electromagnet ay gumagalaw paitaas, na itinutulak ang brake release lever upang umakyat pataas, upang ang brake release axle ay umiikot nang pakaliwa. Bitawan ang hadlang sa brake release latch. Kasabay nito, ang brake release latch ay umiikot nang counterclockwise sa ilalim ng presyon ng roller, at ang rocker arm ay umiikot nang counterclockwise dahil sa thrust ng ilang brake spring sa switch, kaya nakumpleto ang pagpapalabas ng preno.

3.8 Manu-manong operasyon: Kapag ang tinidor na naka-mount sa brake half shaft ay umiikot nang counterclockwise, ito ay nagtutulak sa brake half shaft upang umikot nang pakaliwa, kaya nagdudulot ng parehong epekto gaya ng pagpapatakbo ng brake electromagnet.3.8 Manu-manong operasyon: Kapag ang fork na naka-mount sa brake half shaft ay umiikot sa brake half shaft, sa gayon ito ay umiikot sa kalahating baras ng brake sa counterclockwise, ito ay umiikot sa kalahating baras ng brake sa pakaliwa, ito ay umiikot sa kalahating baras ng pakaliwa, ito ay umiikot sa kalahating baras ng preno parehong epekto tulad ng pagpapatakbo ng electromagnet ng preno.

3.9 Over-current trip operation: kapag ang over-current na coil sa over-current na trip ay dumaan sa tinukoy na trip current, kumikilos ang electromagnet at itinutulak ng push rod ang trip lever. Gawin ang kalahating baras na paikutin nang pakaliwa, bitawan ang hadlang sa brake latch, sa gayon ay gumagawa ng parehong epekto gaya ng pagpapatakbo ng brake electromagnet, at kumpletuhin ang overcurrent tripping operation ng circuit breaker.

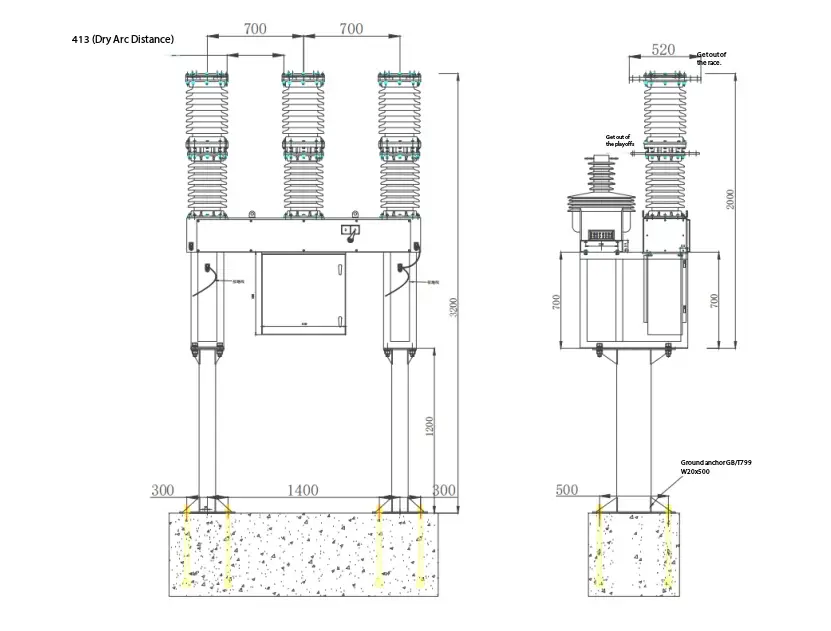

Tatlong poste sa labas ng vcb Diagram ng pag-install
