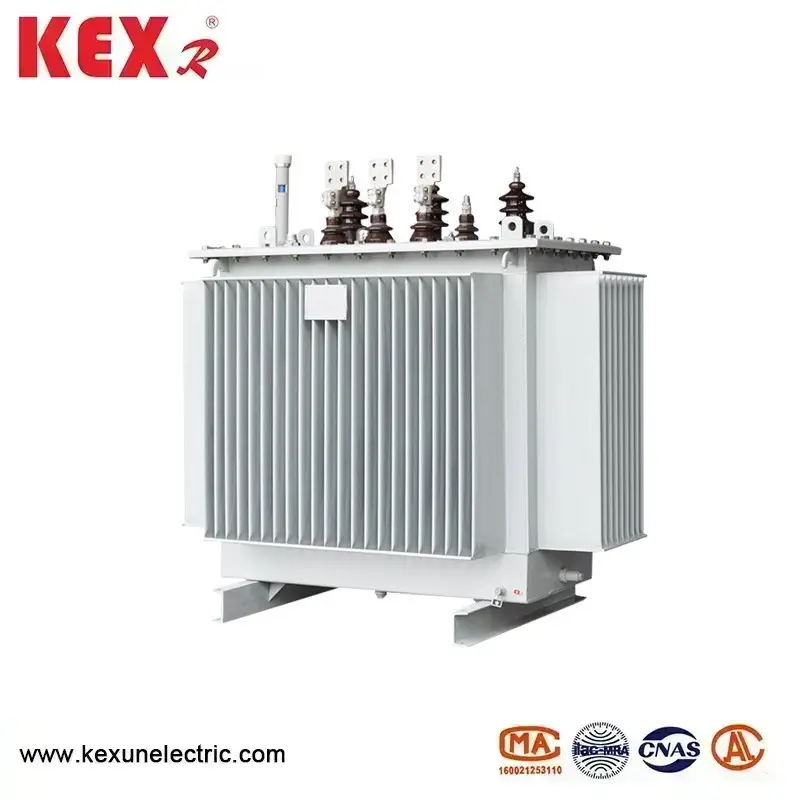

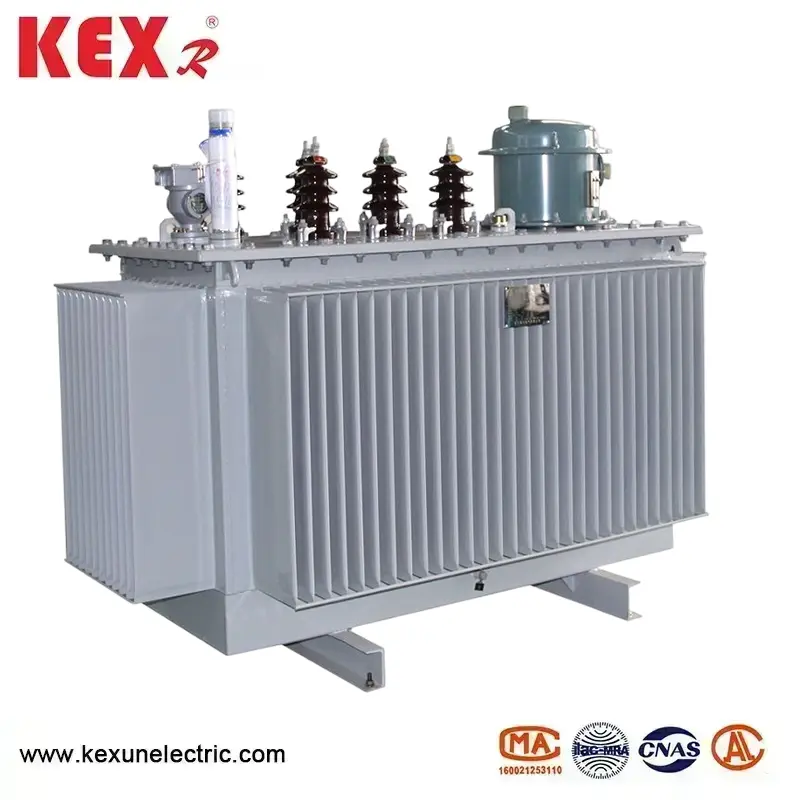

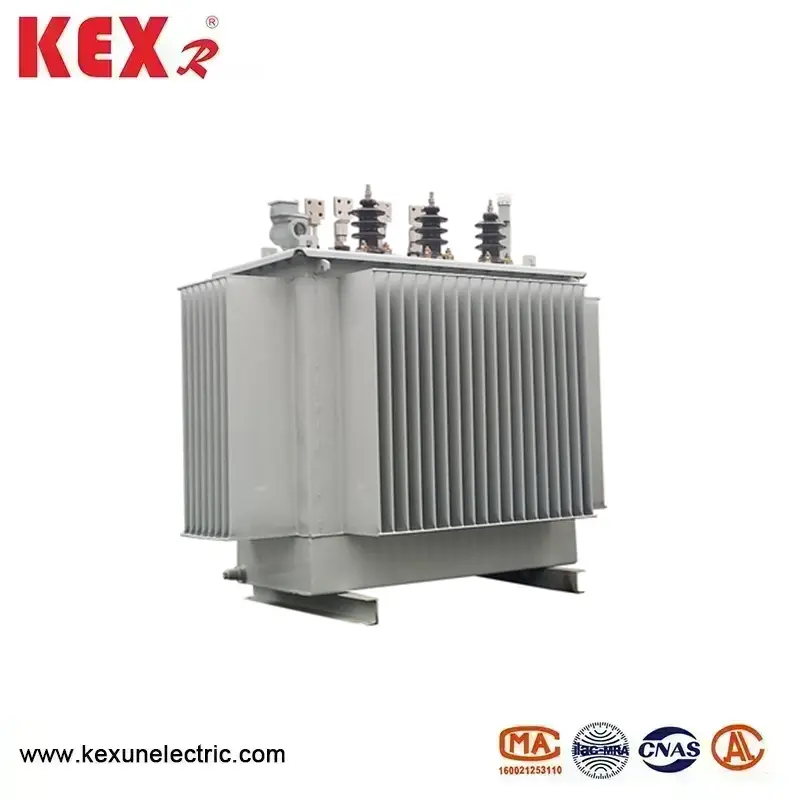

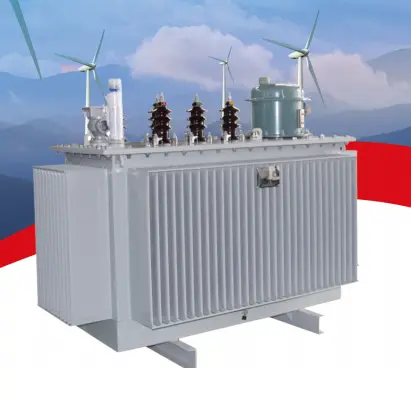

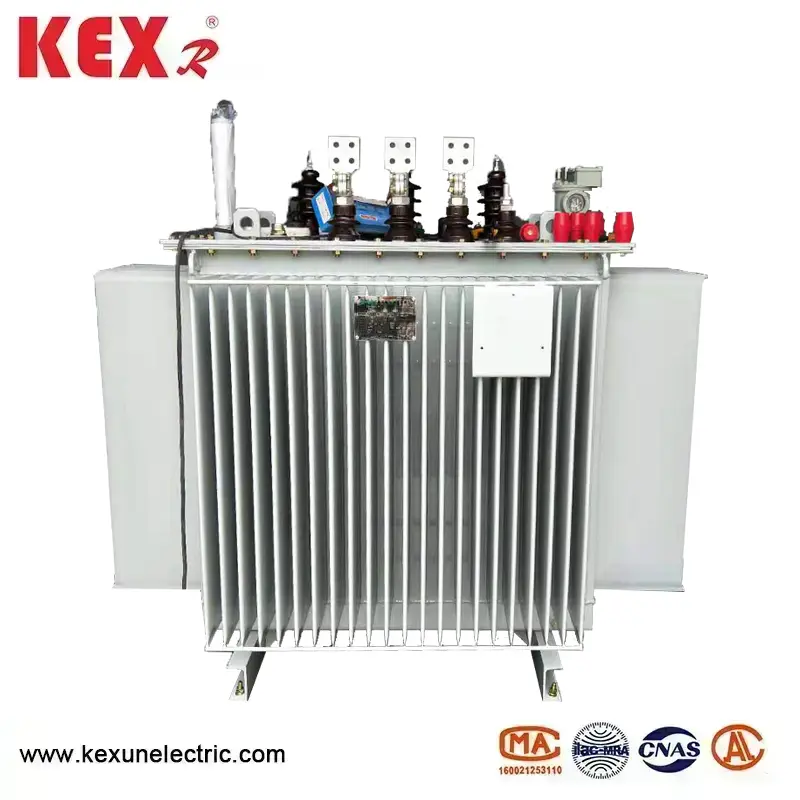

Mataas na boltahe na nag -regulate ng transpormer

● Mataas na boltahe na kumokontrol sa mga pangunahing tampok ng transpormer

▶ Ang pangkalahatang aparato ay may malaking kapasidad, mababang pagkawala, maliit na sukat, at madaling i -install at mapanatili;

▶ Awtomatikong ayusin ang gear ng three-phase sa load tap changer sa pamamagitan ng pagsubaybay sa mga pagbabago sa boltahe, na may maaasahang operasyon at katumpakan ng pagsasaayos ng boltahe

▶ Ang sanggunian ng boltahe, pagkaantala ng pagkilos, pinahihintulutang saklaw, at limitasyon ng dalas ay maaaring maiakma kung kinakailangan, at ang mga setting ng parameter ay nababaluktot at maginhawa;

▶ Ipakita ang bilang ng mga aksyon ng gear at kasalukuyang gear ng SVR sa load tap changer, na may mga indikasyon para sa pinakamataas at pinakamababang gear

▶ Nilagyan ng Gear Upper at Lower Limit Protection, Function ng Limitasyon ng Oras ng Pagkilos, Epektibong Pagpapabuti ng Kahusayan ng Produkto

▶ Ang magsusupil ay may higit sa boltahe at sa ilalim ng mga pag -andar ng proteksyon ng boltahe. Kapag ang linya ay nasa isang higit sa boltahe o sa ilalim ng estado ng boltahe.Ang Awtomatikong naka -lock ang Controller; Tiyakin ang ligtas na operasyon ng On Load Tap Changer

▶ Ang controller ay nagpatibay ng mga pang-industriya na control control chips, na may mataas na pagiging maaasahan, malakas na kakayahan ng anti-panghihimasok, at maaaring umangkop sa malupit na mga panlabas na kapaligiran;

▶ Ang mataas na boltahe na nag -regulate ng mga pangunahing tampok ng transpormer na nilagyan ng interface ng komunikasyon ng Rs485, ang mga parameter ng controller ay maaaring matingnan at mabago sa loob ng 30 metro mula sa punto ng pag -install sa pamamagitan ng wireless module ng komunikasyon.

▶ Ang Cloud o SM card remote control ay maaari ring maidagdag.

● Paggamit ng mga kondisyon ng mataas na boltahe na nag -regulate ng transpormer

▶ Altitude: ≤ 2000m

▶ Temperatura ng Kapaligiran: -25 ° C ~+45 ° C.

▶ Relatibong kahalumigmigan: Mas mababa sa 90%

▶ Kakayahang Pag -iwas sa Polusyon: Antas ng LLL

▶ Pag -install ng Pag -install: <2%

 Walang polusyon o kinakaing unti -unting daluyan sa paligid ng aparato na seryosong nakakaapekto sa pagganap ng pagkakabukod nito, at walang peligro ng apoy o pagsabog sa lugar ng trabaho, at walang malubhang panginginig ng boses.attention: Kapag ang kapaligiran ng nagtatrabaho ay lumampas sa mga kondisyon sa itaas, ang mga gumagamit ay kailangang magbigay ng mga espesyal na tagubilin kapag naglalagay ng mga order.

● Ang mataas na boltahe na kumokontrol sa transpormer ay nakakatugon sa mga pamantayan

◆ Mga Pamantayan sa Disenyo ng Produksyon

▶ JB8749-1998 Pangkalahatang mga kinakailangan sa teknikal para sa mga regulator ng boltahe

▶ GB1094-2013 Power Transformers

▶ GB/T6451-2008 Mga Teknikal na Parameter at Mga Kinakailangan para sa Tatlong Phase OI Immersed Power Transformers

▶ Mga Patnubay para sa Pagpili ng Power Transformers (GB/T17468-1998) GB10230-2007 Sa Load Tap Changer

▶ Mga Patnubay para sa Application ng On Load Tap Changers (GB/T1058-1989) o DL/T572-2010 0Perating ▶ Mga Regulasyon para sa Power Transformer

◆ Pangunahing pamantayan para magamit

Ang boltahe ng point point ng pag-install ng SVR line awtomatikong boltahe regulator ay nakakatugon sa mga kinakailangan ng pambansang pamantayang GB/T12325-2008 para sa paglihis ng boltahe ng suplay ng kuryente: ang kabuuan ng ganap na mga halaga ng positibo at negatibong paglihis ng boltahe ng suplay ng kuryente ng 35KV at sa itaas ay hindi lalampas sa 10% ng rated voltage; Ang pinapayagan na paglihis ng three-phase power supply boltahe ng 20KV at sa ibaba ay + 7% ng na-rate na boltahe; Ang pinapayagan na paglihis ng 220V single -phase power supply boltahe ay+7% at -10% ng na -rate na boltahe.

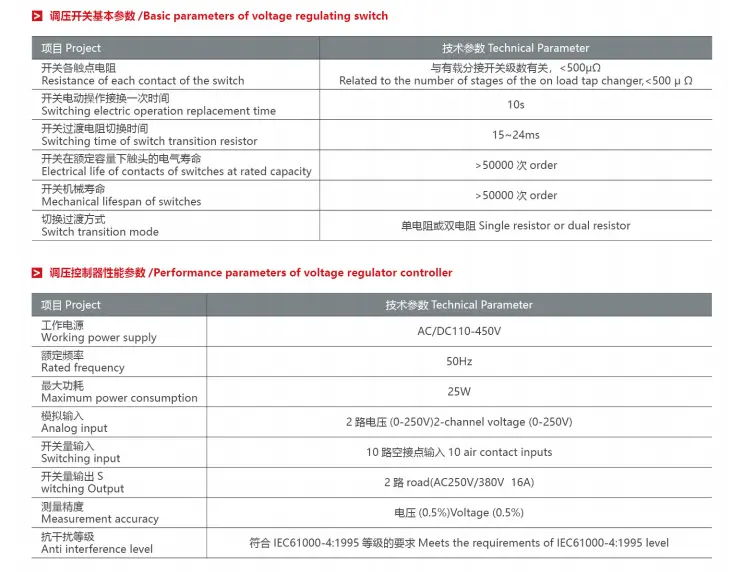

◆ Teknikal na mga parameter ng uri ng SVR mataas na boltahe na nag -regulate ng transpormer

● Ang uri ng SVR na mataas na boltahe na nag -regulate ng mga tagubilin sa pag -install ng transpormer

1. Ang pag-install ng produkto ay ang responsibilidad ng gumagamit at ang tagapagtustos ay maaaring magpadala ng mga tauhan ng serbisyo pagkatapos ng benta sa site para sa gabay.

2. Matapos ang kagamitan ay nasa lugar, ang isang grounding wire ay dapat gamitin para sa multi-point grounding. Ang pagtutol sa saligan ay hindi dapat lumampas sa 4 ohms, at ang lalim ng saligan na katawan na inilibing sa ilalim ng lupa ay dapat sumunod sa mga kinakailangan sa saligan ng mga regulasyon ng kuryente.

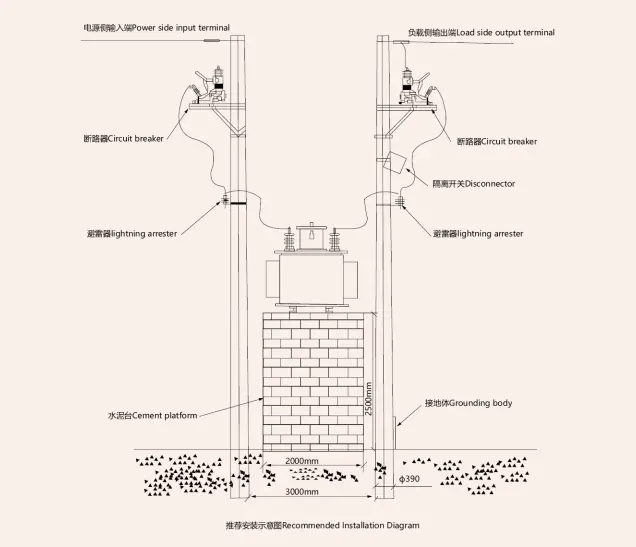

Ang diagram ng sanggunian ng pag -install ay ang mga sumusunod:
