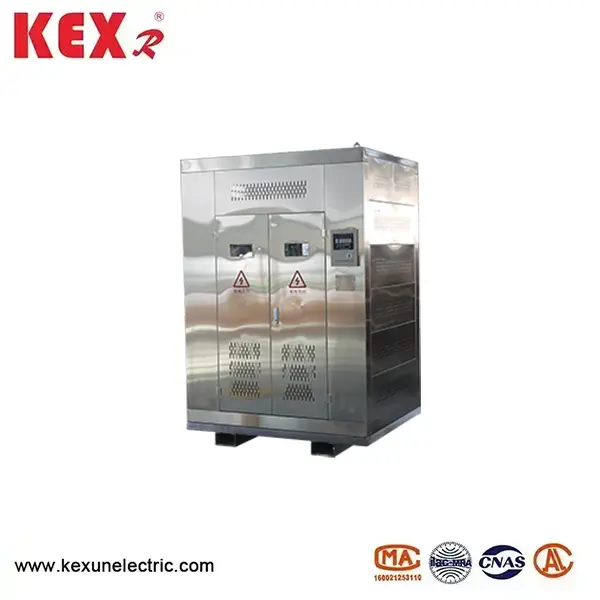

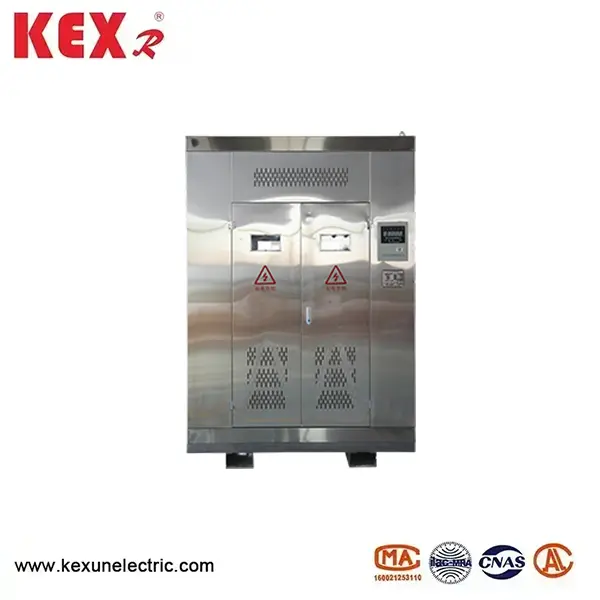

Dry-type na transpormer ng pagmimina

● Paggamit ng mga kondisyon ng KSG dry-type na transpormer ng pagmimina

▶ Altitude: Hindi hihigit sa 1500m, ang mga espesyal na pangyayari ay ipapaliwanag nang hiwalay;

▶ temperatura ng kapaligiran: maximum na temperatura+40 "c, maximum na buwanang average na temperatura+25 *c, minimum na temperatura -20 *c

▶ Ang kamag -anak na kahalumigmigan ng hangin ay hindi lalampas sa 95% (sa+25 ° C);

▶ sa isang gas o singaw na kapaligiran na hindi makapinsala sa pagkakabukod;

▶ Naka -install sa mga mina sa ilalim ng lupa kung saan mayroong alikabok ng karbon at gas, ngunit walang peligro sa pagsabog;

▶ Ang alon ng boltahe ng supply ng kuryente ay humigit -kumulang isang sine wave;

● KSG dry-type na transpormer ng pagmimina matugunan ang mga pamantayan sa ibaba

GB/T12173-2008 Pangkalahatang elektrikal na quipment para sa pagmimina

GB1094.11-2007 Dry Type Power Transformers

GB/T10228-2015 Mga Teknikal na Parameter at Mga Kinakailangan para sa Mga Transformer ng Power ng Dry Type

GB/T3955-2006 Pagmimina Pangkalahatang Power Transformers

GB4208-2008 Antas ng Proteksyon ng Shell

GB/T17211-1998 Gabay sa Pag-load para sa Mga Transformer ng Power Power

GB3836.1-2010 Mga Kagamitan sa Elektrikal para sa Mga Paputok na Kalikasan ng Gas Bahagi 1: Mga Pangkalahatang Kinakailangan

GB3836.2-2010 Kagamitan sa Elektronikong PARA SA PAGPAPAKITA NG PAGSUSULIT NG GAS PART 2: Uri ng patunay na pagsabog "D Disenyo, Paggawa, at Pag-iinspeksyon ng Mga Kaugnay na Pamantayan tulad ng GB1094.1-2013 Power Transformers Bahagi 1 Pangkalahatang mga probisyon.

● KSG dry-type na mga katangian ng transpormer ng pagmimina

Ang KSG Mining General Dry-Type Transformers ay may malakas na kakayahan sa patunay na kahalumigmigan, mahusay na pagganap ng retardant ng apoy, at mga materyales sa pagkakabukod na may awtomatikong mga katangian ng pagpapalabas, hindi sila gumagawa ng mga nakakapinsalang gas kapag nakatagpo ng isang mapagkukunan ng sunog, huwag marumi ang kapaligiran, at madaling mapanatili.

Ang mataas na boltahe na coil ng pagmimina dry-type transpormer ay gawa sa de-kalidad na wire na paikot-ikot, at ang paikot-ikot ay itinapon na may mataas na kalidad na dagta ng epoxy sa ilalim ng vacuum. Ang low-boltahe na coil ay gawa sa foil na paikot-ikot at dagta preimpregnated pagkakabukod layer na paikot-ikot. Ang iron core ay nagpatibay ng mataas na kalidad na mataas na magnetic conductivity cold-roll na butil na oriented na silikon na bakal na mga sheet na may maliit na pagpapalawak ng hysteresis mula sa parehong batch. Gumawa ng epoxy adhesive coating upang mai -seal at maiwasan ang kaagnasan. Overload na kapasidad ng pagmimina ng dry-type transpormer: Sa ilalim ng natural na paglamig (AN) na mga kondisyon, ang kapasidad ng labis na karga ay pinapayagan na matugunan ang mga kinakailangan sa sumusunod na talahanayan (nakapaligid na temperatura ng 20 ° C):

Ang sistema ng control control para sa KSG dry-type na transpormer ng pagmimina ay binubuo ng isang temperatura na magsusupil at isang elemento ng pagsukat ng temperatura na naka-install sa tuktok ng mababang boltahe na paikot-ikot, na siyang pinakamainit na punto ng produkto. Napagtanto ng 1T ang kontrol ng temperatura ng transpormer at ipinapakita ang temperatura ng mainit na lugar ng mga paikot -ikot na A, B, at C sa panahon ng pagpapatakbo ng transpormer. Kung ang temperatura ng paikot -ikot na transpormer ay masyadong mataas dahil sa labis na operasyon o kasalanan, ang temperatura controller ay maglalabas ng isang alarma at paglalakbay, at ang sistema ng control control ay magkakaroon ng mga passive contact para sa alarma at paglalakbay. Kapag gumagamit ng sapilitang paglamig ng hangin, tinutukoy ng controller ng temperatura ang pag -input o paglipat ng tagahanga ng sertipikasyon ng sistema ng paglamig batay sa temperatura ng paikot -ikot. Ang isang interface ng komunikasyon ng RS485 ay maaari ring opsyonal na mai -install para sa remote management.Ang produkto ng produkto ay may antas ng proteksyon na p21 o mas mataas

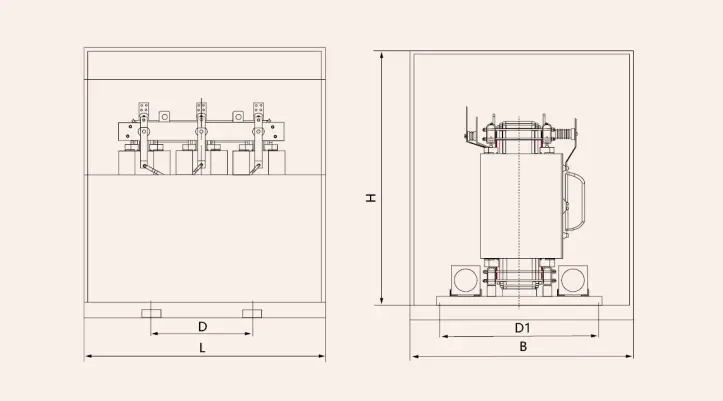

● diagram ng eskematiko at mga sukat ng pag-install ng KSG dry-type na transpormer ng pagmimina

◆ Mga teknikal na parameter ng KSG dry-type na transpormer ng pagmimina
