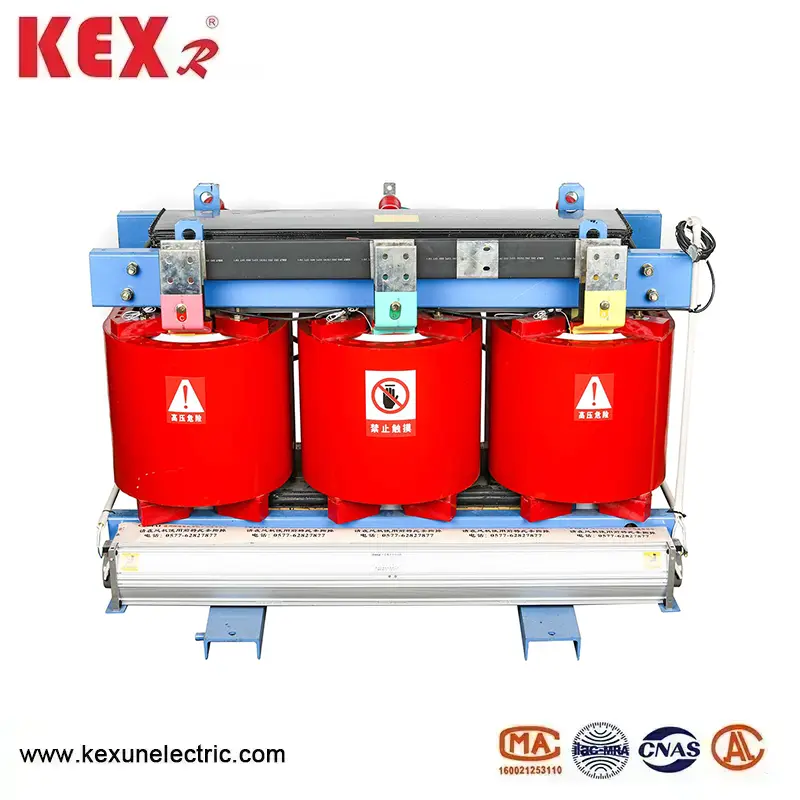

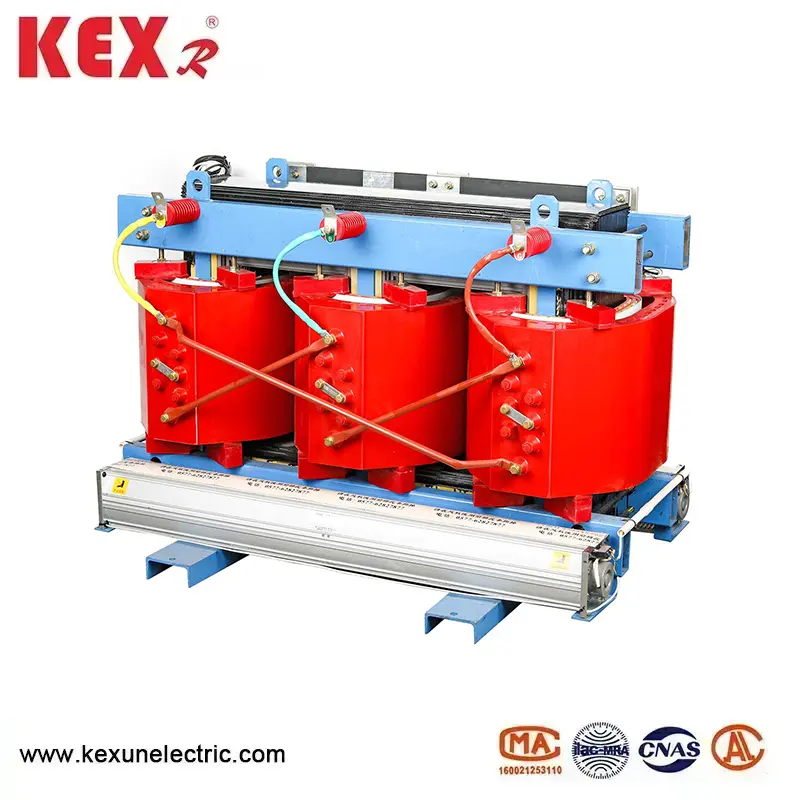

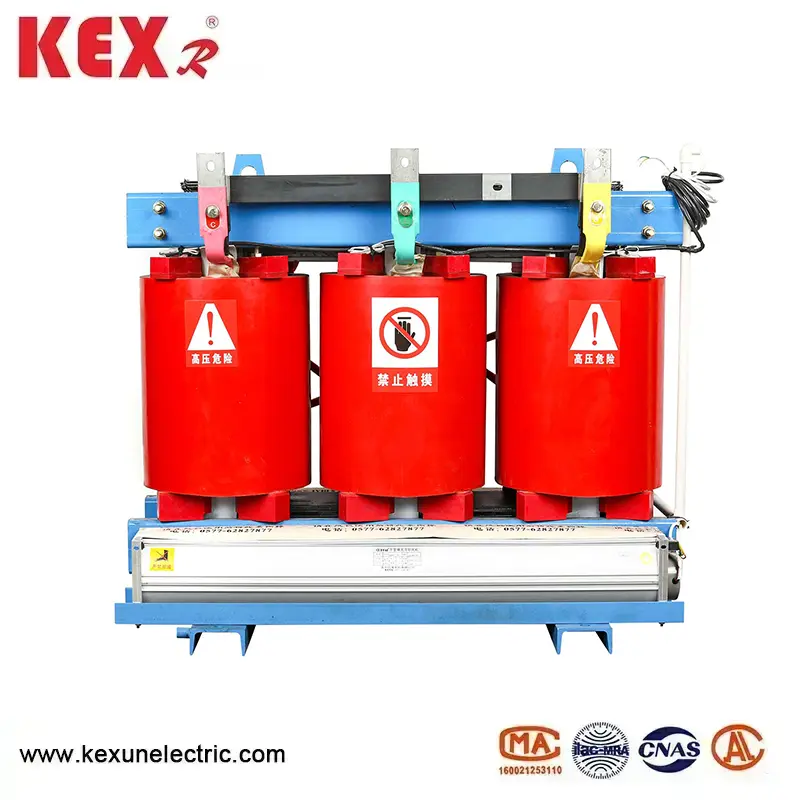

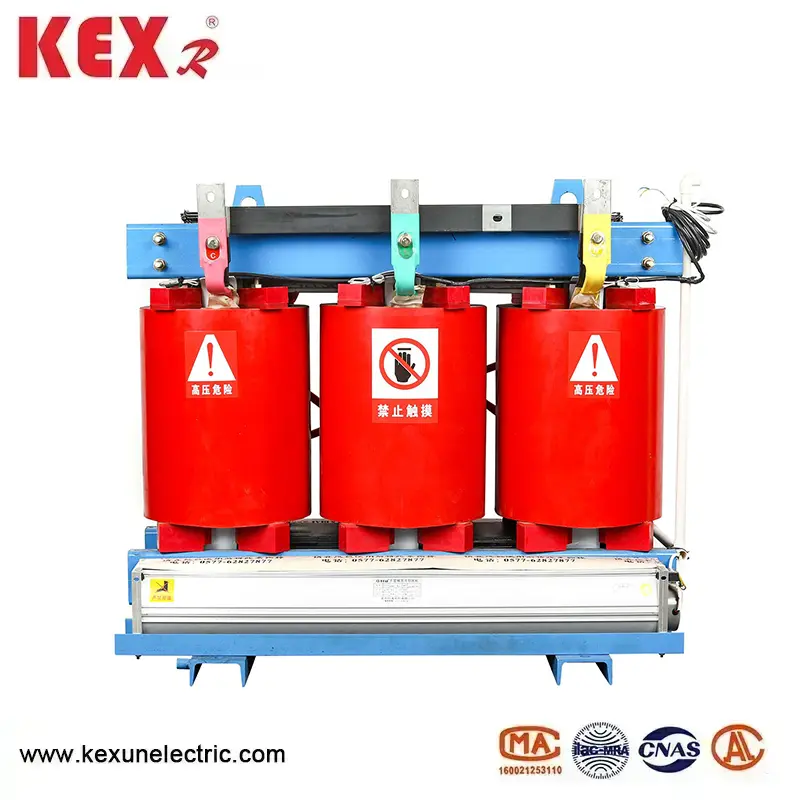

Resin insulated dry-type transpormer

● Mga sangkap ng SCB10 Uri ng Resin Insulated Dry-Type Transformer

◆ Core ng resin insulated dry-type transpormer

Ang iron core ay gawa sa na-import na de-kalidad na malamig na rolyo na silikon na mga sheet ng bakal, na may isang ganap na hilig na magkasanib na istraktura. Ang pangunahing haligi ay nakatali sa F-grade na hindi pinagtagpi na malagkit na tape, at ang ibabaw ng core ng bakal ay nakapaloob sa epoxy resin upang mabawasan ang walang-load-loss, walang-load na kasalukuyang, at ingay ng bakal na ingay, ang mga clamp at mga fastener ay sumailalim sa espesyal na paggamot sa ibabaw upang higit pang mapabuti ang kalidad ng hitsura ng produkto.

◆ Mababang boltahe na paikot -ikot

Ang resin insulated dry-type na transpormer ng mababang-boltahe na paikot-ikot na paikot-ikot ay nagpatibay ng isang istraktura ng foil, na malulutas ang problema ng anggulo ng axial helix kapag gumagamit ng wire na paikot-ikot, na ginagawang mas balanse ang mga liko. Kasabay nito, ang coil ay nagpatibay ng isang axial cooling air duct, pagpapahusay ng kakayahan sa pagwawaldas ng init. Ang TDMD epoxy resin prepreg ay ginagamit sa pagitan ng mga paikot -ikot na layer, at ang kabuuan ay gumaling at nabuo.

◆ Mataas na boltahe na paikot-ikot ang serye ng SCB10 Resin insulated dry-type transpormer

Ang mataas na boltahe na paikot-ikot ay vacuum cast na may epoxy resin na may mga tagapuno, na lubos na binabawasan ang lokal na paglabas at pagpapabuti ng elektrikal na lakas ng coil. Ang panloob at panlabas na mga dingding ng paikot -ikot ay isinampa gamit ang mga plato ng mesh fiber mesh, pagpapahusay ng mekanikal na lakas ng likid at pagpapabuti ng kakayahan ng produkto na pigilan ang biglaang mga maikling circuit, ang coll ay hindi kailanman pumutok.

◆ Proseso ng Paggawa

Ang coil ng SCB10 type resin insulated dry-type transpormer ay sugat sa isang high-precision na paikot-ikot na makina, at ang mababang boltahe na paikot-ikot ay nagpatibay ng isang foil na paikot-ikot na istraktura. Kapag malaki ang kapasidad ng transpormer, mayroong isang bentilasyon ng bentilasyon. Matapos makumpleto ang paikot -ikot, isinasagawa ang pagpapatayo ng vacuum, at ang buong proseso ng pagbuhos at paggamot ay ganap na pinatatakbo ayon sa mga kinakailangan sa proseso, ang lahat ng mga proseso ay kailangang mahigpit na sinusubaybayan at nababagay ayon sa sitwasyon. Ang proseso ng paggawa ng katumpakan ng pagbuhos ay nagsisiguro na ang coil ay walang mga bula o voids, na nagreresulta sa de-kalidad na operasyon ng transpormer.

◆ Ang sistema ng control ng temperatura at sistema ng paglamig ng hangin

Ang cross flow top blowing cooling fan ay pinagtibay, na may mga katangian ng mababang ingay, mataas na presyon ng hangin, at magandang hitsura, pagpapahusay ng labis na kapasidad ng uri ng SCB10 na resin na insulated dry-type transpormer.

◆ Protektahan ang pambalot at output busbar

Ang proteksiyon na shell ay nagbibigay ng karagdagang proteksyon sa kaligtasan para sa transpormer, na may mga antas ng proteksyon ng IP20, LP23, atbp, ang materyal na shell ay may kasamang cold-roll na bakal na plato, hindi kinakalawang na asero plate, atbp, para mapili ng mga gumagamit, ang mababang mga boltahe na papalabas na linya ay gumagamit ng mga pamantayang busbars, magkabilang panig at nangungunang mga papalabas na linya ay maaaring magamit, at ang mga espesyal na papalabas na pamamaraan ay maaari ring idinisenyo para sa mga gumagamit.

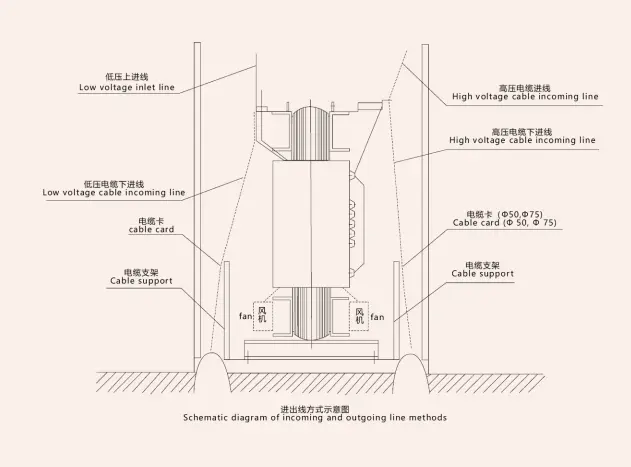

◆ Ang paraan ng paglabas ng linya ng transpormer

Ang mga maginoo na papalabas na linya, karaniwang nakapaloob na mga busbars, at karaniwang mga linya ng papalabas na linya ay maaaring makagawa ayon sa iba't ibang mga form ng interface, at ang mga espesyal na pamamaraan ay maaari ring idinisenyo ayon sa mga kinakailangan ng gumagamit.

◆ Kaugnay na mga pamantayan at mga parameter

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Na -rate ang mataas na boltahe: 10 (11,10.5,6.6,6.3,6) kv

Na -rate na mababang boltahe: 0.4kv

Koneksyon ng Koneksyon: Dyn11 o Yyno

High Voltage Tap Saklaw: + 5 o + 2x2.5%

Antas ng pagkakabukod: LL75AC35/LI0AC5

Kadalasan: 50Hz

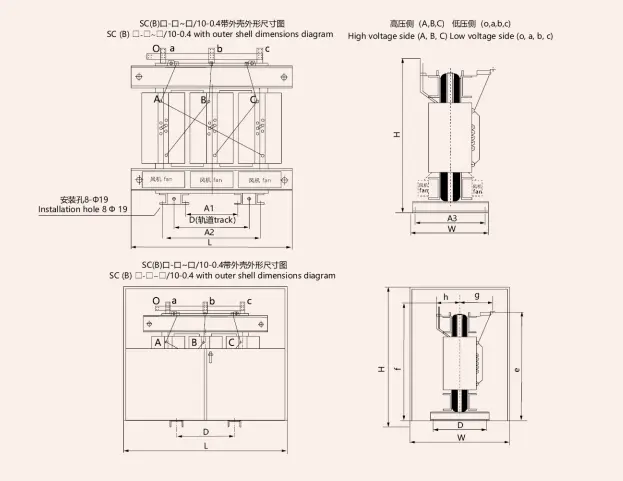

◆ Ang sukat at pag-install ng sukat ng SCB10 Type Resin Insulated Dry-Type Transformer

◆ Mga Teknikal na Parameter ng 10KV SCB10 Uri ng Resin Insulated Dry-Type Transformer
