Air-insulated switchgear

● Pangunahing istraktura at pag-andar ng KXMR6-12 uri ng air-insulated switchgear

◆ Mga pangunahing sangkap:

▶ Switch ng pag -load: Ginagamit ito upang i -on at i -off ang normal na kasalukuyang (tulad ng SF6 o vacuum load switch).

▶ Fuse Assembly: Magbigay ng proteksyon ng short-circuit (Karaniwan sa Transformer Protection Circuit).

▶ switch ng grounding: Tiyakin ang ligtas na saligan sa panahon ng pagpapanatili.

▶ Silid ng instrumento: Ang aparato ng proteksyon ng microcomputer o module ng pagsubaybay ay maaaring mapili.

◆ Karaniwang pamamaraan: Modular na kumbinasyon ng papasok na yunit ng linya, papalabas na yunit ng linya, yunit ng pagsukat at yunit ng PT.

● Ang senaryo ng application na naka-air-insulated switchgear

▶ Ring Network Power Supply: Bilang isang Node Switch sa Double Power Supply o Multi-Power Supply Ring Network System.

▶ Pamamahagi ng Terminal: Ang terminal ng pamamahagi ng mga pang -industriya at pagmimina ng mga negosyo, komersyal na kumplikado at tirahan.

▶ Bagong Pag-access sa Enerhiya: Kontrol na nakakonekta ng Grid ng ipinamamahaging enerhiya tulad ng photovoltaic at lakas ng hangin.

● Paggamit ng mga kondisyon ng air-insulated switchgear

Ang KXRM6 Type air-insulated switchgear ay angkop para sa mataas at mababang temperatura (+40 ℃ ~ -40 ℃), kahalumigmigan, alikabok, polusyon sa asin, mga mina, mataas na taas (L000) at iba pang mga kapaligiran. Ang panandaliang paglulubog sa tubig sa loob ng 24 na oras ay hindi nakakaapekto sa paggamit.

Tandaan: Kung ang taas ay mas mataas, mangyaring ipahiwatig ang tiyak na taas.

● Stadard

KXRM6 Uri ng air-insulated switchgear ay nakakatugon sa ibaba ng mga pamantayan

1. Mga Pamantayang Pamantayan

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, atbp.

2. Pamantayang Tsina

GB3804, GB3906, GB11022, atbp.

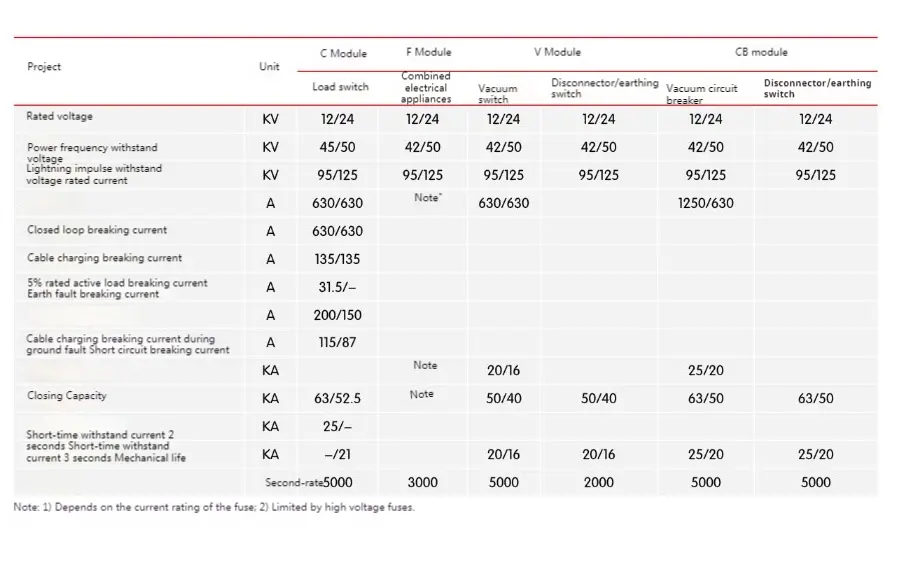

● KXRM6 Uri ng Air-insulated switchgear Technical Parameter Table

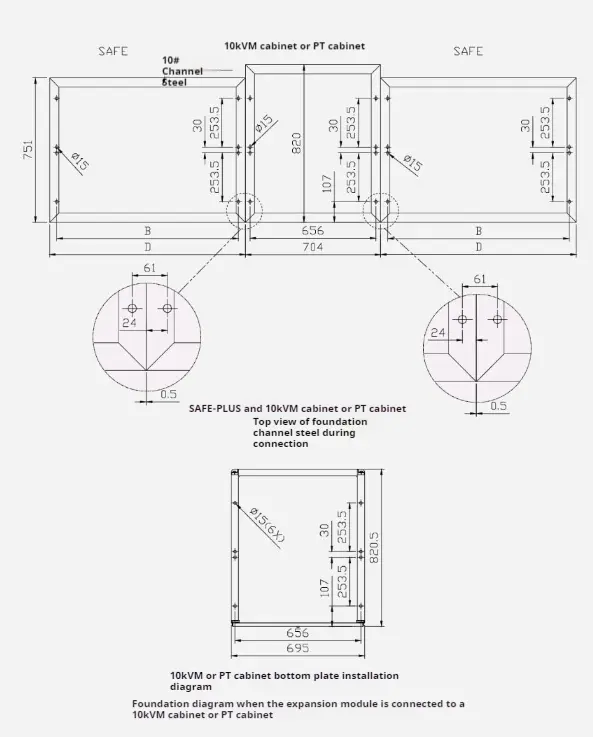

● Istraktura at sukat ng KXRM6 Uri ng air-insulated switchgear
