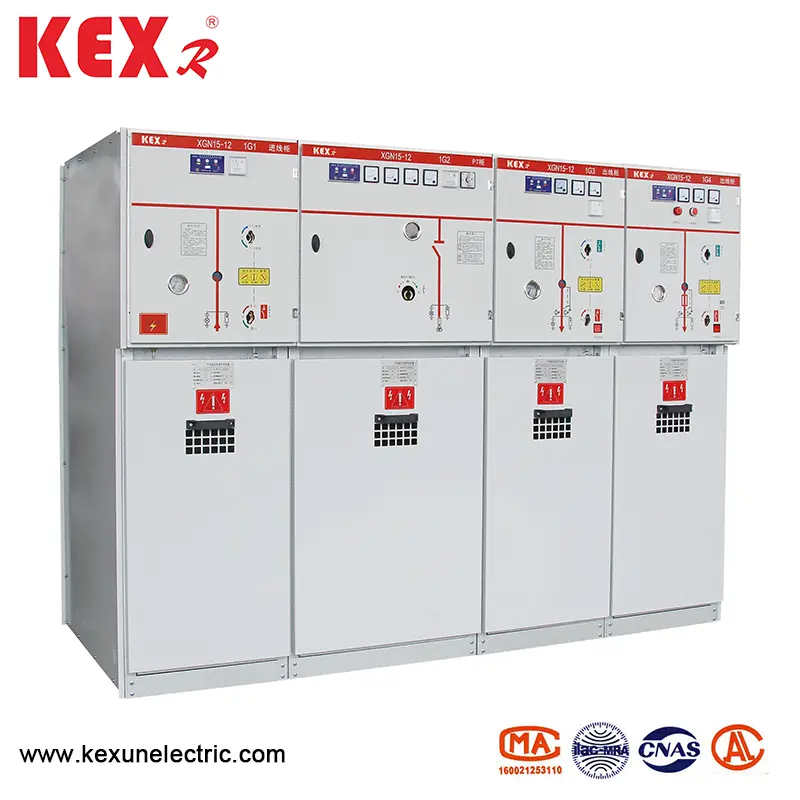

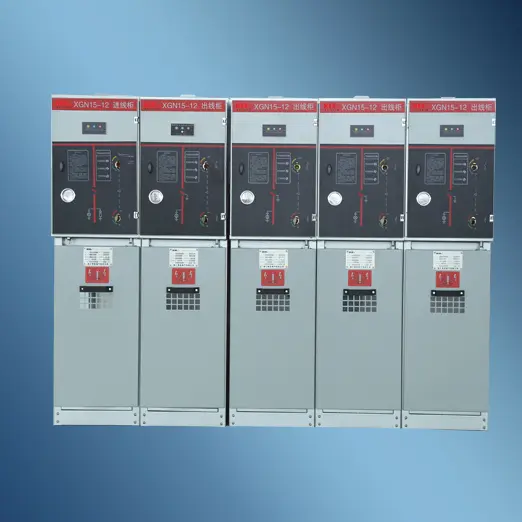

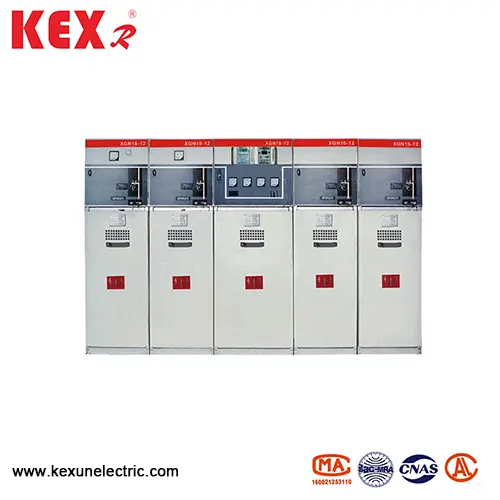

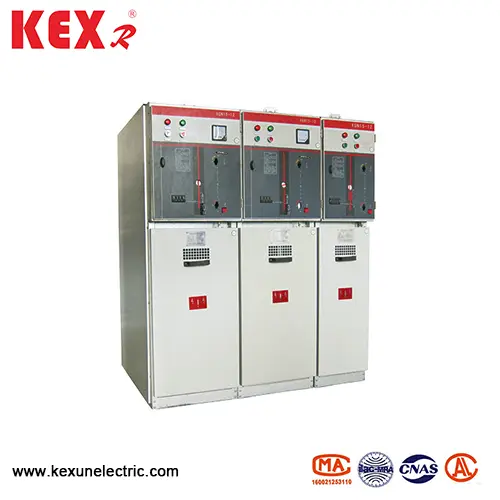

Hexafluoride singsing pangunahing yunit

● Pangunahing aplikasyon

XGN15-12 Uri ng Hexafluoride Ring Pangunahing yunit na angkop para sa AC 50Hz at 12KV na mga sistema ng kuryente, na malawakang ginagamit sa mga pang-industriya at sibil na cable singsing na mga network at mga power supply ng mga proyekto ng terminal, lalo na ang angkop para sa mga lugar ng tirahan ng lunsod, mga paliparan ng pangalawang pagpapalit, paglipat ng mga istasyon, pang-industriya at mga ospital, mga istadyum, mga riles, mga tunnels at iba pang mga lugar ng lakas ng hangin, mga ospital, staadiums, riles, tunnels at iba pang mga lugar ng lakas ng hangin.

● Mga Kundisyon ng Paggamit

▶ Altitude: ≤ 1000 m. (Kung may mga espesyal na kinakailangan, mangyaring ipahiwatig ang mga ito kapag nag -order)

▶ Temperatura ng Kapaligiran: -25 ~ 40 ℃

▶ Ang average na pang -araw -araw na kamag -anak na kahalumigmigan ： ≤95%

▶ Ang average na buwanang kamag -anak na kahalumigmigan ： ≤90%;

▶ Degree ng Paglaban sa Shock ： 8 degree

▶ Ang mga lugar ay libre mula sa marahas na panginginig ng boses, epekto, apoy, kaagnasan ng kemikal at pagsabog.

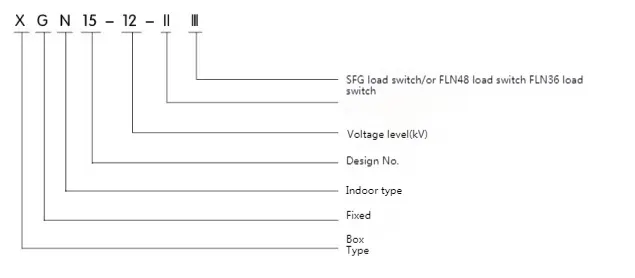

● Model at kahulugan

● Nagtatagpo ang mga criterion

XGN15-12 Uri ng Hexafluoride Ring Pangunahing yunit matugunan ang mga sumusunod na criterion:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Mga Teknikal na Parameter at Dimensyon

● Istraktura at pangunahing mga bahagi ng gabinete ng switch ng pag -load

◆ XGN15-12 Uri ng Hexafluoride Ring Main Unit Structure: Bus Room+Load Switch Cable Room+Mekanismo ng Operating+Interlocking Mekanismo at Mababang Boltahe na Kontrol

◆ Load switch

Ang isang three-station load switch ay naka-install sa switch room. Ang shell ng load switch ay gawa sa epoxy resin at napuno ng asupre hexafluoride (SF). ) Ang gas ay isang insulating medium, at ang SF ay maaaring mai -install sa switch room ayon sa mga kinakailangan ng customer. Gas density meter o gas density meter na may contact sa alarma.

◆ Cable Room

Ang gabinete ng switch ng pag-load ay may maraming silid ng cable, na pangunahing ginagamit para sa koneksyon ng cable, upang ang mga single-core o tatlong-core na mga cable ay maaaring konektado sa pamamagitan ng mga simpleng unshielded cable head, at sa parehong oras, ang Lightning Arrester, kasalukuyang transpormer, mas mababang switch ng switch at iba pang mga elemento ay maaaring mai-install sa maraming puwang. Ayon sa karaniwang disenyo, ang pintuan ng aparador ay may window window at safety interlock na aparato, at ang ilalim na plato ng cable room ay nilagyan ng takip ng sealing at salansan ng cable na may suporta na may naaangkop na sukat. Ang ilalim na plato at front frame ng pintuan ng cable room ay maaaring alisin upang mapadali ang pag -install ng cable.

◆ mekanismo ng kneading, mekanismo ng interlocking at silid na kontrol ng mababang presyon

Ang silid na may mababang boltahe na may interlock ay gumaganap ng papel ng control panel nang sabay. Ang silid na may mababang boltahe ay nilagyan ng mekanismo ng operating ng tagsibol na may tagapagpahiwatig ng posisyon, mekanikal na interlock at aparato, at maaari ring magamit sa mga contact na pantulong, tripping coil, mekanismo ng pang-emergency na tripping, capacitive live display, key lock at electric operating device. Kasabay nito, ang puwang sa silid na may mababang boltahe ay maaari ring magamit ng control circuit, pagsukat ng instrumento at proteksiyon na relay. Ang 750mm malawak na gabinete ay may dalawang magkaparehong silid na mababa ang boltahe, na maaaring magamit ng higit pang mga accessories. Ang buong gabinete ng switch ng XGN15 ay maaaring nahahati sa dalawang bahagi, ang itaas na bahagi ng gabinete ay may kasamang silid ng bus, switch ng pag-load, mekanismo ng operating at silid na may mababang boltahe, na pinaghiwalay mula sa mas mababang silid ng cable. Samakatuwid, ang kagamitan na naka -install sa itaas na yunit ay maaaring ligtas at maginhawang na -overhaul at mabago, at ang buong itaas na yunit ay maaaring mapalitan.

◆ Bus room

Ang silid ng bus ay nakaayos sa itaas na bahagi ng gabinete. Sa silid ng bus, ang mga pangunahing bus ay konektado nang magkasama at tumatakbo sa buong hilera ng mga cabinets ng switch

◆ Mga Pangunahing Bahagi OFXGN15-12 Uri ng Hexafluoride Ring Pangunahing yunit

▶ Ang FLN36 switch ay binuo at ginawa ng kumpanya sa pamamagitan ng pagpapakilala ng dayuhang teknolohiya at ayon sa mga kinakailangan ng domestic power system.

▶ Ang switch ng pag -load ay may tatlong estado: pagsasara, pagbubukas at saligan. Ang mga dinamikong at static na mga contact ng load switch ay inilalagay sa die-casting epoxy resin shell na may pinalakas na istraktura, at SF. Ang gas ay ang arc extinguishing medium, at ang air pressure ay 14bar. Ang bawat switch ng pag-load ay selyadong at walang pagpapanatili, at ang barometer ay maaaring mapili nang hiwalay. Ang karaniwang paraan ng pag -install ng switch ng pag -load sa gabinete ng network ng network ay upang maglagay ng isang pagkahati sa bakal sa pagitan ng silid ng cable at silid ng bus at i -install ito nang pahalang. Ang pamamaraan ng pag -install na ito ay naghihiwalay sa silid ng bus mula sa silid ng cable upang matugunan ang pinaka mahigpit na mga kinakailangan sa kaligtasan para sa operasyon at pagpapanatili. Kung ang arko ay nangyayari sa loob, mayroong isang istruktura na mahina na punto sa likod ng shell ng switch ng load, na hugasan ang layo, at pagkatapos ay ang arc discharge valve sa gabinete ay hugasan at ang over pressure air flow ay gagabayan sa labas ng gabinete.

▶ Ang switch ng pag-load ay may dalawang mekanismo ng operating ： Single spring operating mekanismo (K-type) at dobleng mekanismo ng operating spring (A-type), ang mekanismo ng kuryente ay maaaring maidagdag sa itaas na dalawang uri ng mga mekanismo ng pagpapatakbo upang mapagtanto ang remote control electric.
