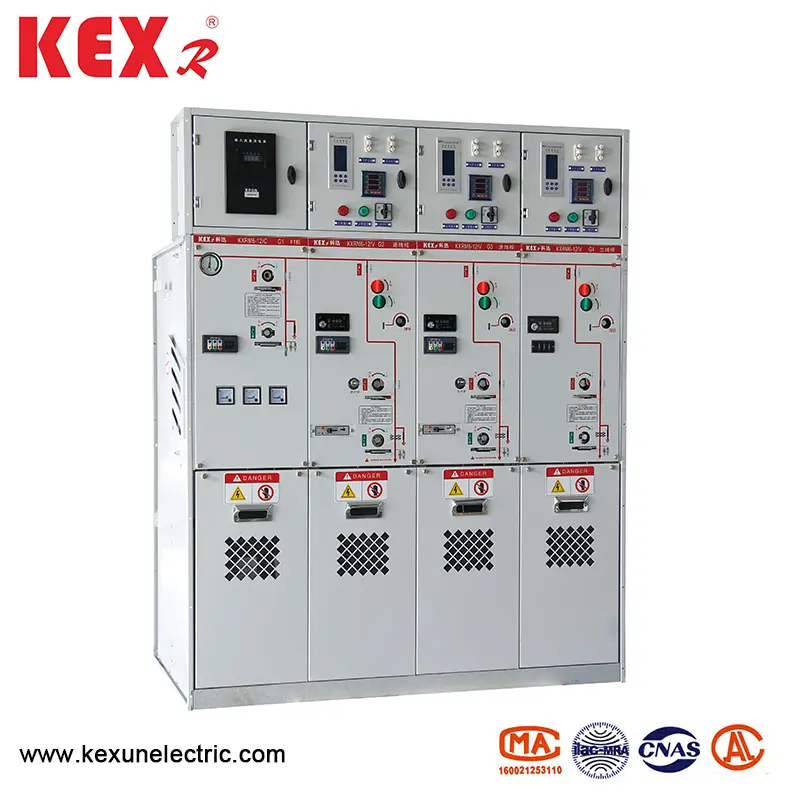

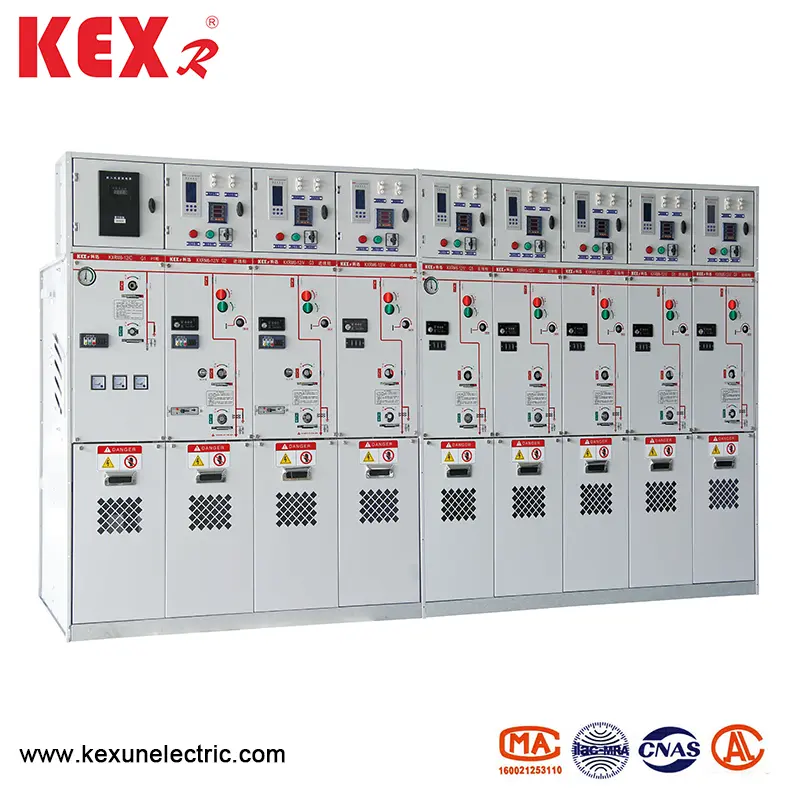

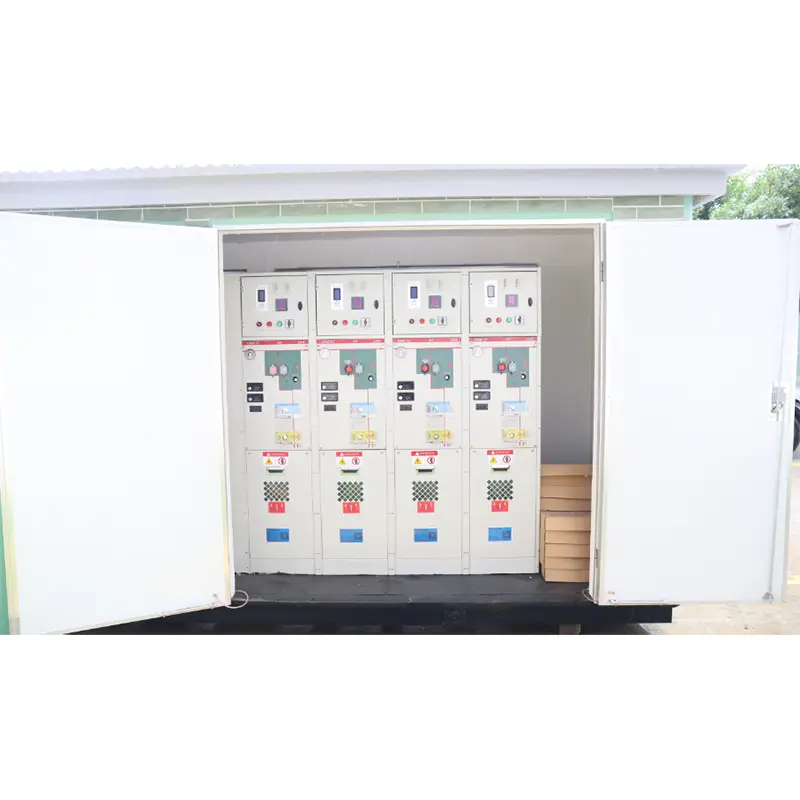

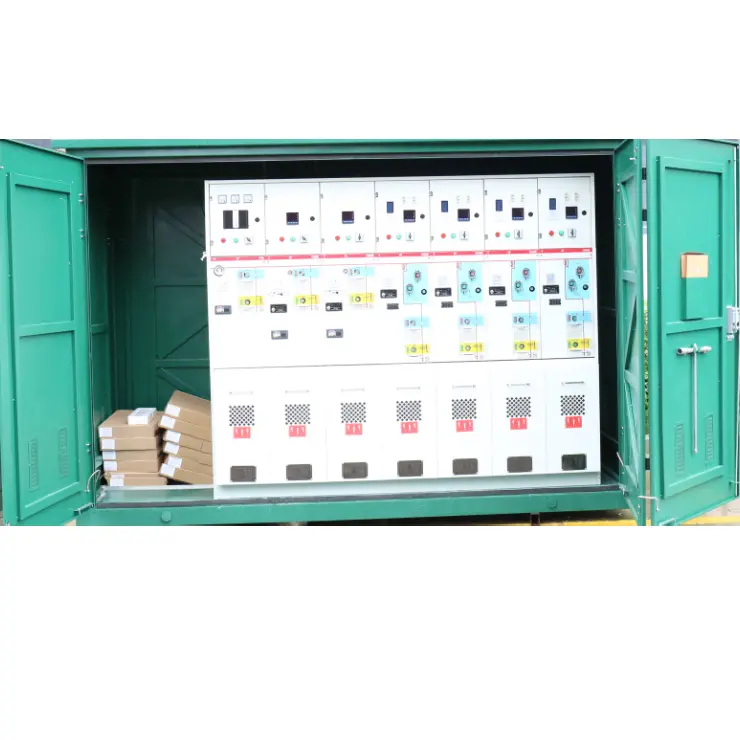

Lahat ng nakapaloob na insulated gas cabinet

● Mga Kundisyon ng Paggamit

KXMR6-12 Uri ng lahat ng lahat ng nakapaloob na insulated gas cabinet ay angkop para sa iba't ibang mga kapaligiran tulad ng mataas at mababang temperatura (+40 ℃ ~ -40 ℃), kahalumigmigan, alikabok, polusyon sa asin, mga mina at mataas na taas (1000m), panandaliang paglulubog sa tubig sa loob ng 24 na oras ay hindi nakakaapekto sa paggamit.

Tandaan: Kung ang taas ay mas mataas, mangyaring ipahiwatig ang tiyak na taas.

● Mga tampok ng produkto

▶ KXRM6-12 Lahat ng nakapaloob na insulated gas cabinet ay gumagamit ng SF6 gas bilang arc extinguishing at insulating medium.

▶ Ang gabinete ay ganap na selyadong at insulated; Ang mga busbars, switch at live na bahagi ay ganap na nakapaloob sa hindi kinakalawang na asero na shell.

▶ Ang lukab ay napuno ng 1.4bar SF6 gas, at ang antas ng proteksyon ay umabot sa IP67: Ang buong aparato ng switch ay ganap na hindi naapektuhan ng mga panlabas na kondisyon sa kapaligiran, na maaaring matiyak na ang normal na operasyon ng switch kahit na sa matinding mga kaso tulad ng panandaliang paglulubog ng tubig, at ang produkto ay walang pagpapanatili para sa buhay.

▶ Ang gabinete ay may isang perpektong "limang-pag-iwas" na interlocking na aparato, na ganap na tinanggal ang posibleng mga pagkabigo sa operasyon ng mga tauhan at kagamitan na dulot ng maling tao.

▶ Lahat ng mga cabinets ay may maaasahang ligtas na mga channel ng kaluwagan ng presyon, na maaaring matiyak ang personal na kaligtasan ng mga operator kahit sa matinding kaso.

▶ Ang gabinete ay nahahati sa dalawang uri: naayos na kombinasyon ng yunit at mapapalawak na kumbinasyon ng yunit.

▶ Ang laki ng KXRM6-12 lahat ng nakapaloob na insulated gas cabinet ay maginhawa upang mai-install, at maaari itong maging angkop para sa mga lugar na may makitid na espasyo at hindi magandang kondisyon sa kapaligiran.

▶ Ang gabinete ay maaaring magamit ng mga de -koryenteng, remote control at pagsubaybay sa mga aparato ayon sa iba't ibang mga pangangailangan ng mga gumagamit.

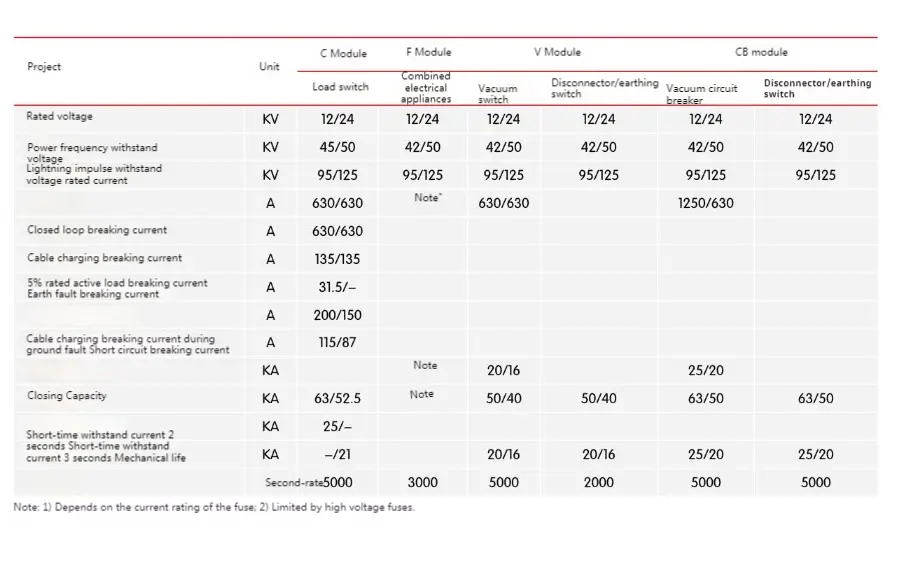

● Teknikal na parameter

● Proteksyon ng Transformer at linya

Ang KXRM6-12 lahat ng nakapaloob na yunit ng gabinete ng insulated gas ay nagbibigay ng dalawang mga mode ng proteksyon ng transpormer, lalo na, ang pag-load ng switch fuse na kumbinasyon ng patakaran at ang circuit breaker na may proteksyon ng relay.

Ang Proteksyon ng Transformer ay isang kumbinasyon ng kasalukuyang-limitasyon ng high-boltahe na piyus at switch ng pag-load. Ang fuse room ay mai -install sa likod ng isang hiwalay na naka -lock na enclosure na matatagpuan sa harap ng yunit. Ang switch ng pag -load ay gumagamit ng mekanismo ng pag -iimbak ng enerhiya ng tagsibol, na maaaring ma -trigger ng fuse striker.

2. Sa pagkakasunud -sunod upang mapadali ang kapalit ng fuse, ang operating handle ay maaaring magamit upang alisin ang dulo ng takip ng silid ng fuse. Ang mekanismo ng tripping ng fuse ay pre-posisyon, na nagsisiguro sa hindi tinatagusan ng tubig na pagganap ng buong sistema.

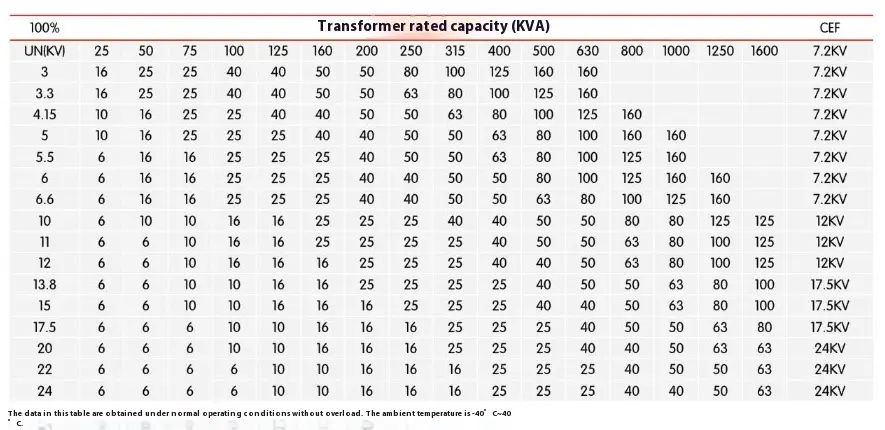

● Fuse at Transformer Comparison Table

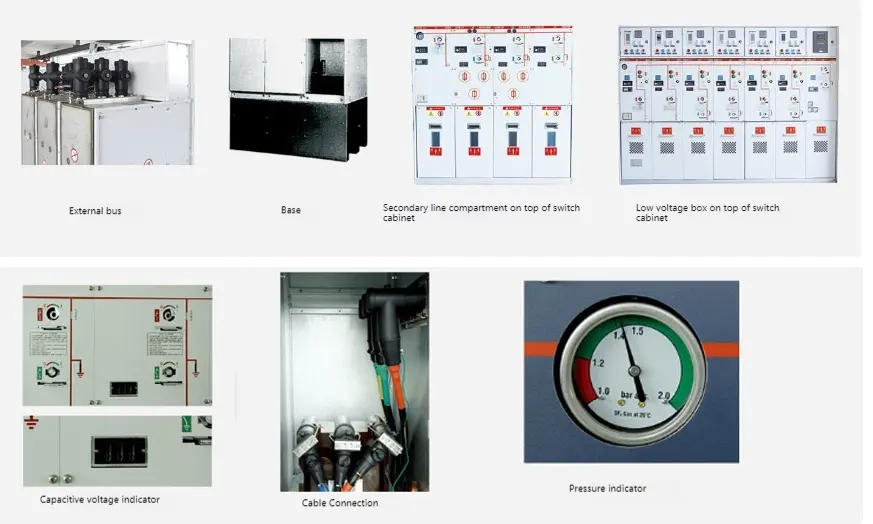

● Mga opsyonal na accessory

◆ Makipag -ugnay sa Auxiliary

Ang lahat ng mga switch ng pag -load at mga circuit breaker ay maaaring magamit sa 2NO+2NC na nagpapahiwatig ng posisyon ng switch. Ang isang parallel na coil coil (AC o DC) ay maaaring mai-install sa transpormer switch at circuit breaker, at ang sangkap na kontrol ng mababang boltahe ay matatagpuan sa likod ng front panel.

◆ Indikasyon ng boltahe

Ang tagapagpahiwatig ng boltahe ng capacitive ay nagpapakita kung ang bushing ay sisingilin o hindi, at ang socket dito ay maaaring magamit para sa nukleyar na yugto.

◆ Maikling circuit at tagapagpahiwatig ng kasalanan sa lupa

Upang mapadali ang lokasyon ng kasalanan, ang module ng switch ng cable ay maaaring magamit ng maikling circuit at saligan na mga tagapagpahiwatig ng kasalanan para sa simpleng pagtuklas ng kasalanan.

◆ Electric Operation

Ito ay isang pamantayang pamamaraan para sa manu -manong mekanismo ng operasyon ng yunit ng switch ng cable at yunit ng transpormer. Maaari mo ring piliing mag -install ng isang mekanismo ng electric operating. Ang mga switch ng cable, vacuum circuit breakers at grounding switch ay lahat ay pinatatakbo ng mga mekanismo na matatagpuan sa likod ng front panel. Ang lahat ng mga switch at circuit breaker ay maaaring mapatakbo sa pamamagitan ng operating handle (karaniwang pagsasaayos), o maaaring magamit sa mekanismo ng operating ng motor (accessories). Gayunpaman, ang switch ng grounding ay maaari lamang pinatatakbo nang manu -mano, at ang isang mekanismo na may kakayahang isara ang kasalukuyang kasalanan ay na -configure.

◆ Cabling

Ang mga karaniwang bushings alinsunod sa DIN47636 ay naka -install. Ang lahat ng mga bushings ay may parehong taas mula sa lupa at protektado ng cable room cover plate. Ang ilang mga takip na plato ay maaaring maiugnay sa switch ng grounding, at ang mga espesyal na double cable room cover plate ay maaari ding magamit para sa dobleng mga linya ng papasok na cable.

◆ Pressure Indicator

Karaniwang nilagyan ng isang tagapagpahiwatig ng presyon, na nabuo ng isang sukat ng presyon. Bilang karagdagan, ang mga de -koryenteng contact ay maaaring ibigay upang ipahiwatig ang pagbawas ng presyon.

◆ Key lock

Ang mga pangunahing kandado para sa mga breaker ng circuit, ang mga switch ng pag -load at mga switch ng grounding ay maaaring mai -install. Maaari itong magamit sa lock interlocking semi-shelter, na angkop para sa mga circuit breaker, load switch at grounding switch.

◆ Quencher

Ang lahat ng mga yunit ng Ring Network ay maaaring magamit sa mga arko ng arko. Kapag naganap ang arcing sa loob, awtomatikong magsasara ang mga arrared ng arko sa papasok na bushing, kabilang ang mga module ng D, DE at V, at lahat ng mga module ng cable ay maaaring magamit sa isang arko na inaresto. Dapat silang mag -order sa yunit at hindi mababago ito.Ang pagkilos ng arc extinguisher ay maaaring ipahiwatig ng pamamaraang ito, at ang mga de -koryenteng contact sa gabinete ng SF6 ay konektado sa terminal sa likod ng front panel.

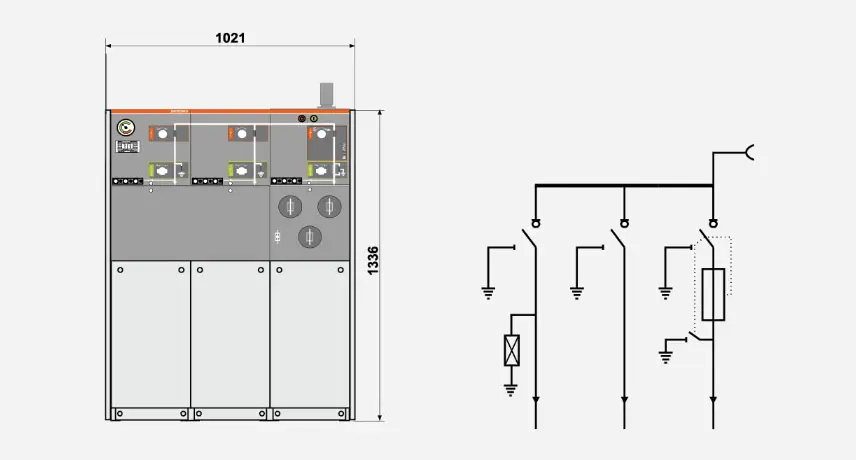

● Paglalarawan ng programa

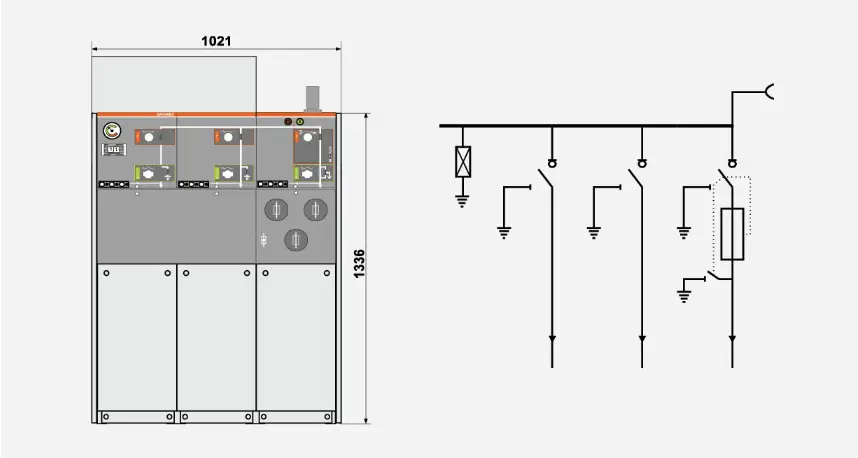

◆ Scheme 1 SA+CCF+

I -install ang Lightning Arrester sa bus at iwanan ito para sa pagpapalawak.

Tandaan: Ang bilang ng mga yunit ng switch ay hindi dapat mas mababa sa 3.

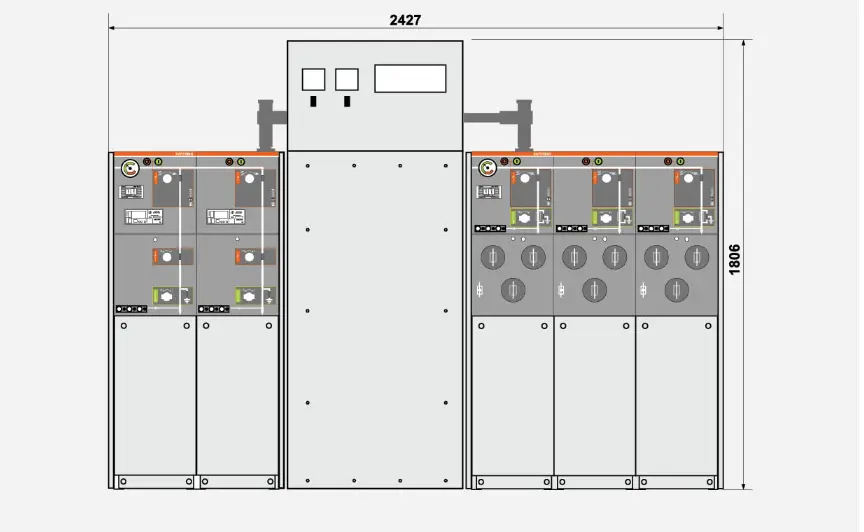

◆ Scheme 2 CCF+

I -install ang Lightning Arrester sa papasok na linya at pagpapalawak ng reserba.

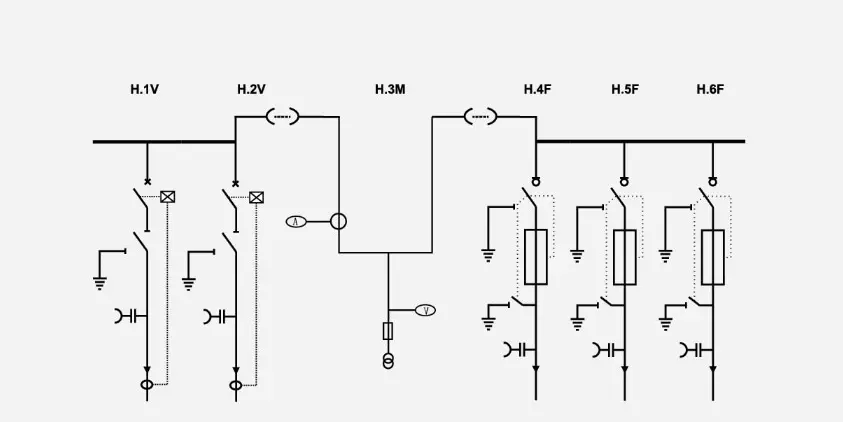

◆ Scheme 3 w+m+fff

Mataas na pagkalkula ng gilid ng presyon
