Mataas na boltahe na gabinete ng network ng boltahe

Ang Kexun ay ang tagagawa na dalubhasa sa mataas na boltahe na gabinete ng network ng boltahe sa China.

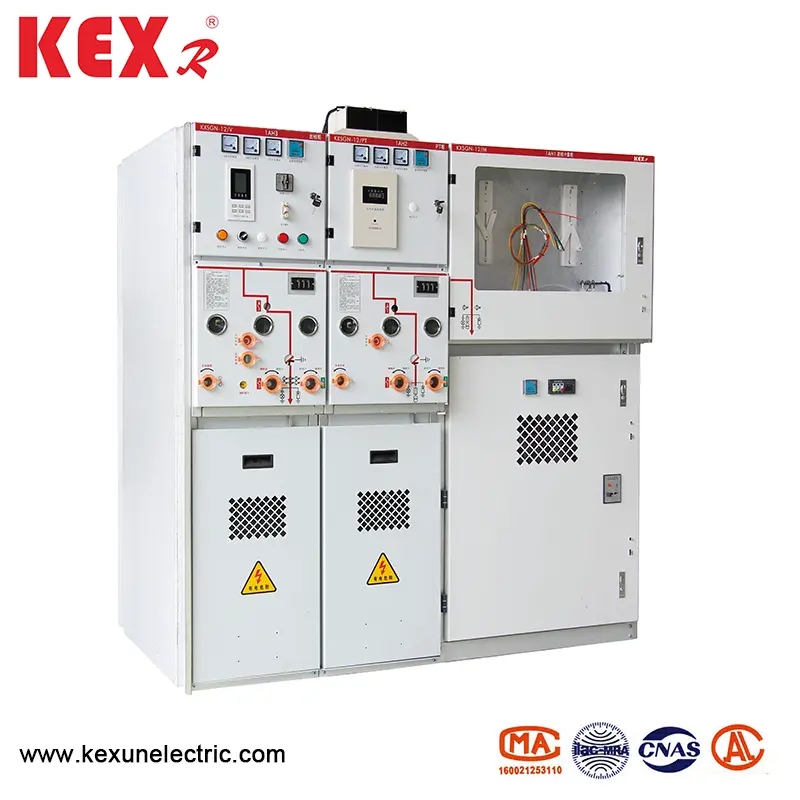

Ang pinakamahusay na nagbebenta ng mga produkto na KXSGN-12-SIS3 ay isang solidong pagkakabukod na ganap na nakapaloob na switchgear. Pinagtibay nito ang modular, ganap na selyadong, ganap na insulated at ganap na sarado na istraktura ng metal.Ang ibabaw ay pinahiran ng conductive o semi-conductive na layer ng kalasag, na maaaring direkta at maaasahan na grounded.
Model: KXSGN-12-SIS3
Tatak: Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Tampok ng Disenyo

▶ Ang vacuum interrupter circuit breaker at load switch module ay encapsulated ng epoxy resin. Modular integrated pangunahing circuit na may manu-manong at electric three-station disconnector.

▶ Ang module ng vacuum interrupter circuit breaker ay may kakayahang magbukas at isara ang short-circuit kasalukuyang.

▶ Mayroong isang nakikitang bali sa pagsasara ng grounding na posisyon ng three-station disconnector, at ang disconnector at ang grounding switch ay maaaring mabilis na buksan at isara ang short-circuit kasalukuyang.

▶ Ang Epoxy Resin Insulated Air Chamber Box na tinatakan ng tatlong-istasyon na paghihiwalay ng switch ay maaaring mapilit ang dry air sa pamamagitan ng 0.04MPa. Nilagyan ito ng isang presyon ng presyon upang masubaybayan ang panloob na presyon sa online upang maiwasan ang pagtagas at labis na labis, at upang maprotektahan ang nakahiwalay na switch at grounding switch.

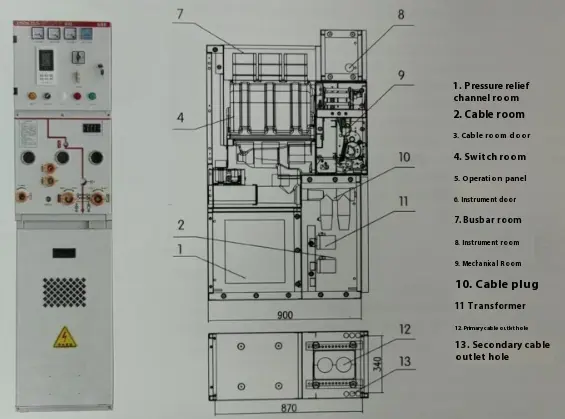

● Dimensyon ng istruktura

High Voltage Ring Network Cabinet

● Mataas na nakahiwalay na sukat ng pagguhit

Plano	Lapad ng gabinete	Lalim ng gabinete	Taas ng gabinete	Overhead outline
PT papasok na linya	450	900	1600	Palalimin 260
Papasok at balangkas	425	900	1600	Palalimin 260
Switch ng interconnection	425	900	1600	Palalimin 260
Interconnection na paghihiwalay	425	900	1600	Palalimin 260
Pag -aangat ng Busbar	425	900	1600	Palalimin 260
Tradisyonal na pagsukat	750	900	1600	Palalimin 260
Pagsukat ng compact	425	900	1600	Palalimin 260
Power Supply Pt	450	900	1600	Palalimin 260
Kontrol at Proteksyon Base Station	425	900	1600	Palalimin 260

● Mga talahanayan ng teknikal na parameter

◆ Breaker Technical Parameter

Item		Unit	Data
Na -rate na boltahe		KV	12
Rated frequency		Hz	50
Na -rate na antas ng pagkakabukod	1m dalas ng pagtatrabaho kasama ang boltahe	KV	42
	Ang salpok ng kidlat ay huminto sa boltahe	KV	75
Na -rate na kasalukuyang		A	630	1250
Na-rate na Short-Circuit Breaking Current （1SC）		Ang	20 35	31.5
Na-rate na Short-Circuit Closing Kasalukuyang （Peak）		Ang	50 63	80
Na -rate ang rurok na nakatiis sa kasalukuyan		Ang	50 63	80
Na-rate ang panandaliang pag-iwas sa kasalukuyang		Ang	20 25	31.5
Na-rate ang short-time na pagsira sa kasalukuyang mga oras ng pagsira		Oras	30	30
Na-rate ang short-time na paglabag sa kasalukuyang pangmatagalang oras		S	4
Na -rate na pagkakasunud -sunod ng operating	Auto reclosing		OFF-0.3S-onOff-180-onoff
	Non-automatic reclosing		OFF-0.3S-onOff-180-onoff
Mekanikal na buhay		Oras	3000
Na -rate ang Breaking Current of Single Capacitor Bank		A	630
Na -rate ang Breaking Kasalukuyang B to B Capacitor Bank		A	400

◆ Mga Teknikal na Parameter ng Load Switch (Unit C)

Item	Unit	Data
Na -rate na kasalukuyang	A	630
Na-rate ang short-circuit off-on kasalukuyang	Ang	50
Na-rate ang panandaliang pag-iwas sa kasalukuyang	KA/S	20/4
Mag -load ng switch ng mekanikal na buhay	Oras	10000
Mag -load ng switch ng elektrikal na buhay	Oras	10000

◆ Mga Teknikal na Parameter ng Load Switch (Unit C)

Item	Unit	Data
Na -rate na kasalukuyang	A	125
Na-rate ang short-circuit break kasalukuyang	Ang	31.5
Na-rate ang short-circuit na pagsasara ng kasalukuyang	Ang	80
Na -rate na handover kasalukuyang	A	3150

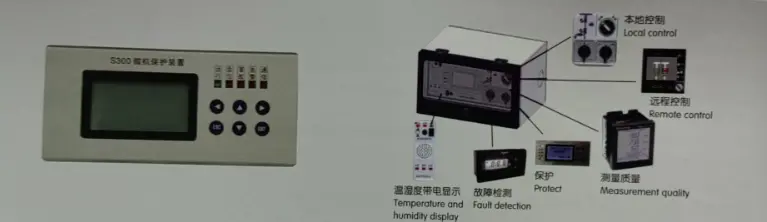

● Ang Intelligence Terminal ng High Voltage Ring Network Cabinet

High Voltage Ring Network Cabinet

Ang serye ng KXSGN-12-SIS3 ng mataas na boltahe na gabinete ng singsing ng boltahe ay nagpatibay ng multifunctional na intelihenteng protektor na terminal, na kung saan ay isang bagong henerasyon ng multifunctional operation control at proteksyon terminal kagamitan na binuo ng KEXR, pagsasama ng intelihenteng control control, pangunahing circuit simulation reality, microcomputer relay protection, pagsukat, temperatura at control control, mataas na boltahe live display, cable fault monitoring, remote at remote at iba pang pag-andar. Ang hitsura nito ay katangi -tangi at maganda, na pinapasimple ang switch cabinet panel, binabawasan ang pangkalahatang dami ng solidong cabinet ng pagkakabukod, epektibong nagpapabuti sa panlabas na kahusayan sa pag -install at nagpapabuti sa kalidad ng switchgear.
