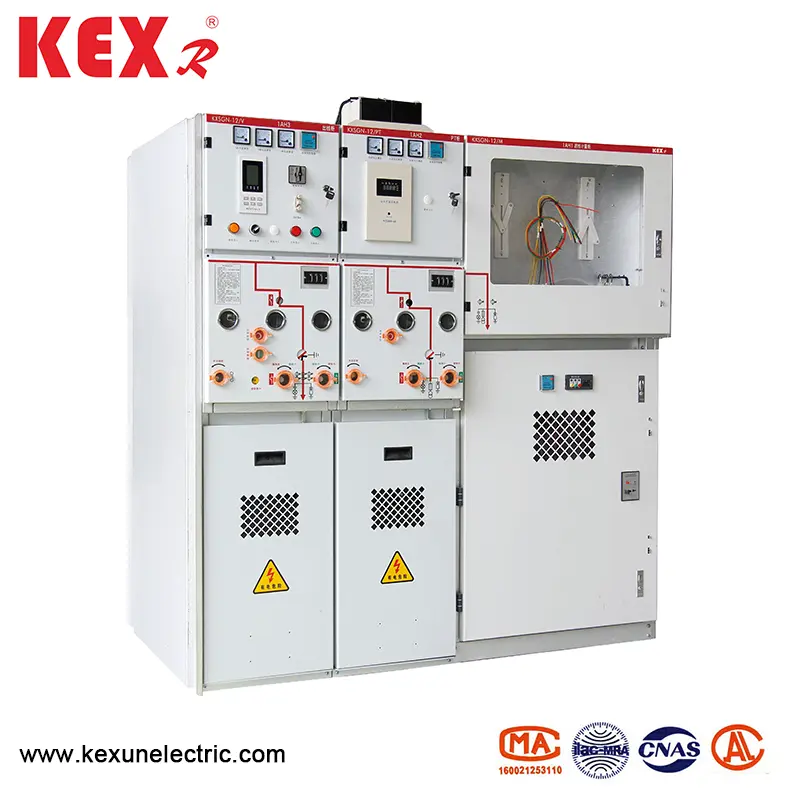

Solid insulated closed medium boltahe switch kagamitan

Ang Kexun ay isang tagapagtustos na dalubhasa sa paggawa ng mga kagamitan sa paghahatid ng kuryente at pagbabagong -anyo sa China.Solid insulated closed medium boltahe switch kagamitan ay isa sa mga pangunahing produkto ng KEXR. Gumagamit ito ng solidong materyal na pagkakabukod bilang pangunahing daluyan ng pagkakabukod, na nagbibigay ng isang perpektong serye ng mga solusyon para sa pag -upgrade ng power grid at mga gumagamit ng pamamahagi.
Model: KXSGN-12
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Pangkalahatang -ideya ng produkto

Ang KXSGN-12 Solid Insulated closed medium boltahe switch kagamitan ay may maraming mga scheme tulad ng proteksyon ng circuit breaker, proteksyon ng transpormer, control control, fuse kumbinasyon ng kuryente, PT power supply, bus coupler lifting at iba pa. Ang produktong ito ay maaaring magamit bilang mga kagamitan sa pamamahagi ng Power System Ring Network, at maaari ding magamit bilang kagamitan sa pamamahagi ng kuryente para sa konstruksyon ng lunsod ng mga pang-industriya at pagmimina, na may mga katangian ng multi-function at kakayahang umangkop.

Ang solidong insulated closed medium boltahe switch kagamitan ay nagpatibay ng solidong insulating material bilang pangunahing insulating medium, ang vacuum interrupter, conductive connection, disconnector, grounding switch, pangunahing bus, branch bus at iba pang pangunahing mga de -koryenteng circuit ay nakabalot at nakabalot ng solidong insulating medium sa isa o maraming mga module na may ilang mga pag -andar, na maaaring pinagsama o mapalawak muli at may buong pagkakabukod at higpit.

● Mga Kundisyon ng Paggamit

Temperatura ng kapaligiran ： -45 ~ 40 ℃

Max altitude ： 4000m

Max araw -araw na average na temperatura ： 35 ℃

Max araw -araw na kahalumigmigan ： 95%

Max buwanang kahalumigmigan ： 90%

Max seismic intensity ： grade 8

Tandaan ： Ang solidong insulated closed medium boltahe switch kagamitan ay dapat na mai -install sa isang lugar na walang sunog, pagsabog at marahas na panginginig ng boses.

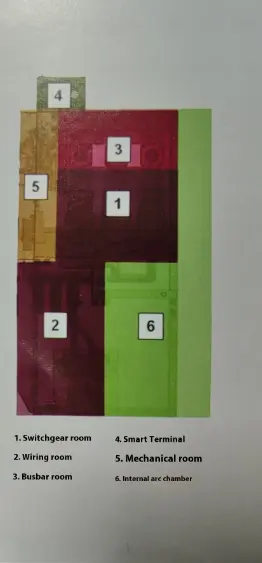

● istraktura ng spacer

Solid Insulated Closed Medium Voltage Switch Equipment

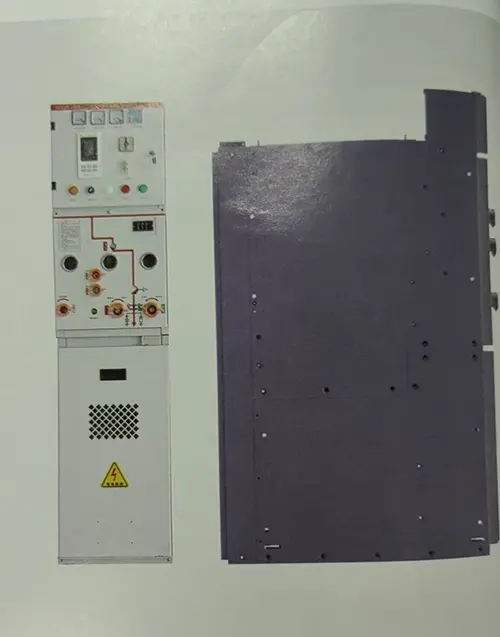

● Balangkas na sukat ng solidong insulated closed medium voltage switch kagamitan

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Mas mababang uri ng paghihiwalay

Plano	Lapad ng gabinete	Lalim ng gabinete	Taas ng gabinete	Nangungunang proteksyon
PT papasok na linya	450	940	1500	Dagdagan ang 200
Papasok at balangkas	375	940	1500	Dagdagan ang 200
Switch ng interconnection	375	940	1500	Dagdagan ang 200
Interconnection na paghihiwalay	375	940	1500	Dagdagan ang 200
Pag -aangat ng Busbar	375	940	1500	Dagdagan ang 200
Tradisyonal na pagsukat	750	940	1500	Dagdagan ang 200
Pagsukat ng compact	375	940	1500	Dagdagan ang 200
Power Supply Pt	450	940	1500	Dagdagan ang 200
Kontrol at Proteksyon Base Station	375	940	1500

◆ Uri ng paghihiwalay sa itaas

Plano	Lapad ng gabinete	Lalim ng gabinete	Taas ng gabinete	Overhead outline
PT papasok na linya	450	940	1800	Palalimin 260
Papasok at balangkas	425	940	1800	Palalimin 260
Switch ng interconnection	425	940	1800	Palalimin 260
Interconnection na paghihiwalay	425	940	1800	Palalimin 260
Pag -aangat ng Busbar	425	940	1800	Palalimin 260
Tradisyonal na pagsukat	750	940	1800	Palalimin 260
Pagsukat ng compact	425	940	1800	Palalimin 260
Power Supply Pt	450	940	1800	Palalimin 260
Kontrol at Proteksyon Base Station	375	940	1800

● Teknikal na parameter

◆ Mga teknikal na parameter ng switchgear

Item			Unit	Data
Na -rate na boltahe			KV	12
Rated frequency			KV	50
Na -rate na kasalukuyang			KV	630	1250
Na -rate na antas ng pagkakabukod	Ang dalas ng kuryente ay may boltahe na boltahe （）） 1min	Break	A	48
		Kahalili	A	42
		Kamag -anak na lupa	A	42
	Ang salpok ng kidlat ay may boltahe na boltahe （up）	Break	A	85
		Kahalili	A	75
		Kamag -anak na lupa	A	75
Na-rate na Short-Circuit Breaking Current （1SC）			A	25	31.5
Na-rate na panandaliang kasama ang kasalukuyang （4s）			Ang	25	31.5
Na -rate ang rurok na nakatiis sa kasalukuyang （1p）			Ang	63	80
Na-rate na Short-Circuit Closing Kasalukuyang （Peak） (1Ma)			Ang	63	80
Grade Proteksyon ng Enclosure			Ang	IP4X
Paraan ng pagpapatakbo			Oras	Uri ng Pag -iimbak ng Enerhiya ng Spring

◆ Teknikal na mga parameter ng nakahiwalay na switch ng grounding

Item			Unit	Data
Na -rate na boltahe			KV	12
Na -rate na kasalukuyang			A	630	1250
Na-rate na panandaliang kasama ang kasalukuyang （4s）			Ang	25	31.5
Na -rate ang rurok na nakatiis sa kasalukuyan				63	80
	Ang dalas ng kuryente ay may boltahe na boltahe （）） 1min	Phase at lupa	KV	42
		Break		48
	Na -rate na Impulse ng Lightning na Pag -iwas sa Boltahe （Up）	Phase at lupa	KV	75
		Break		85
Mekanikal na buhay ng disconnector (on-off)			Oras	3000
Mekanikal na buhay ng switch ng grounding (off-grounding)			Oras	3000

Mga Hot Tags: Solid insulated closed medium boltahe switch kagamitan, tagagawa ng china, kexun solution
