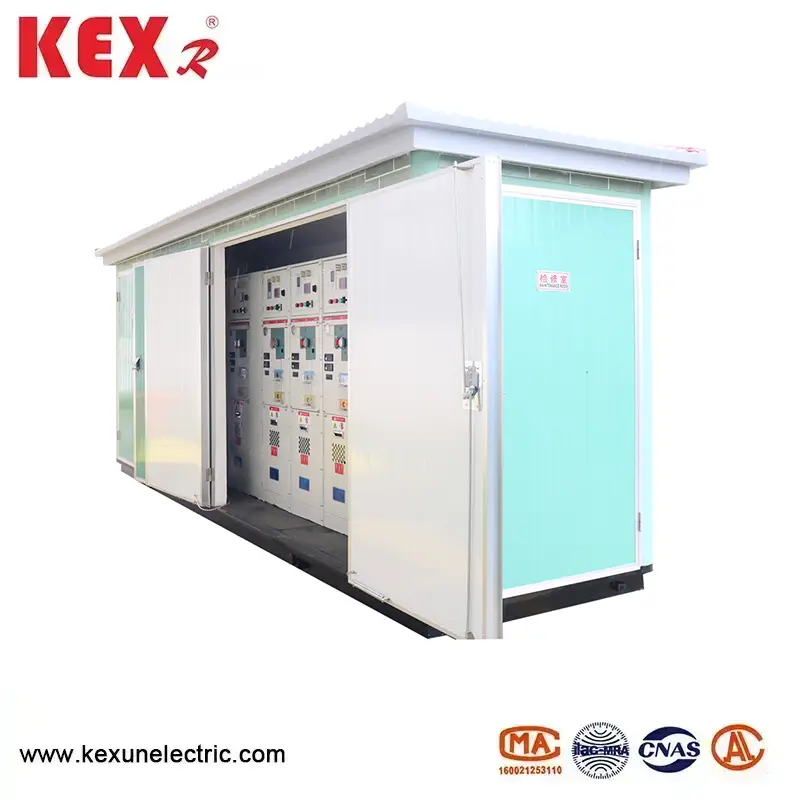

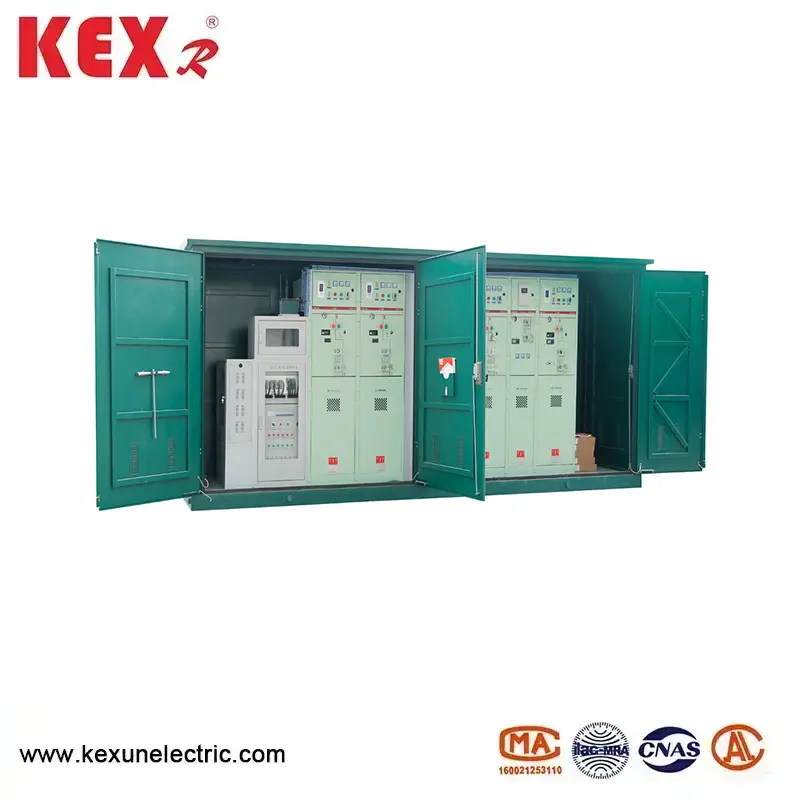

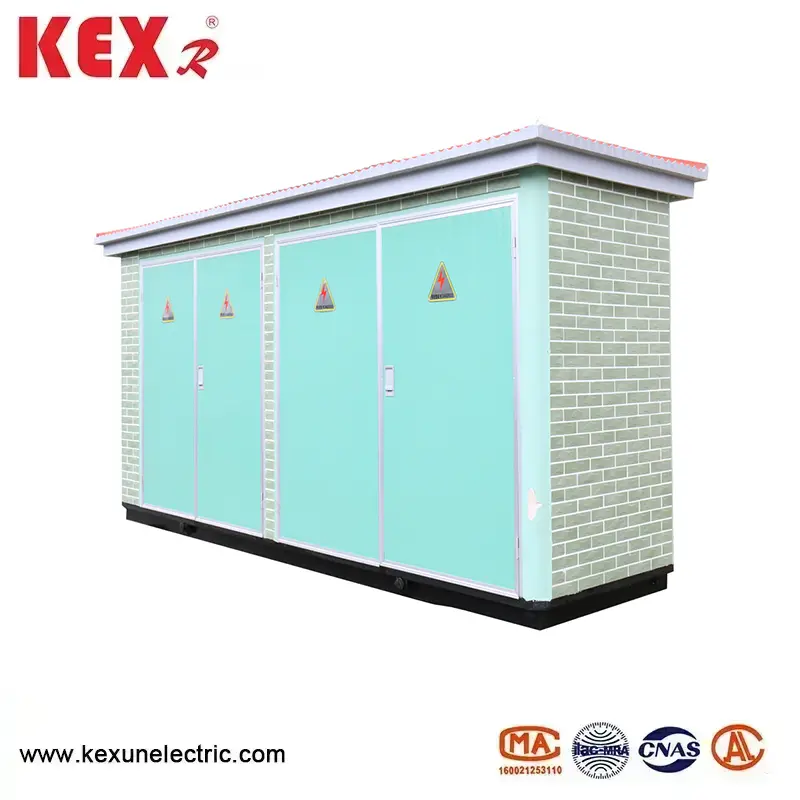

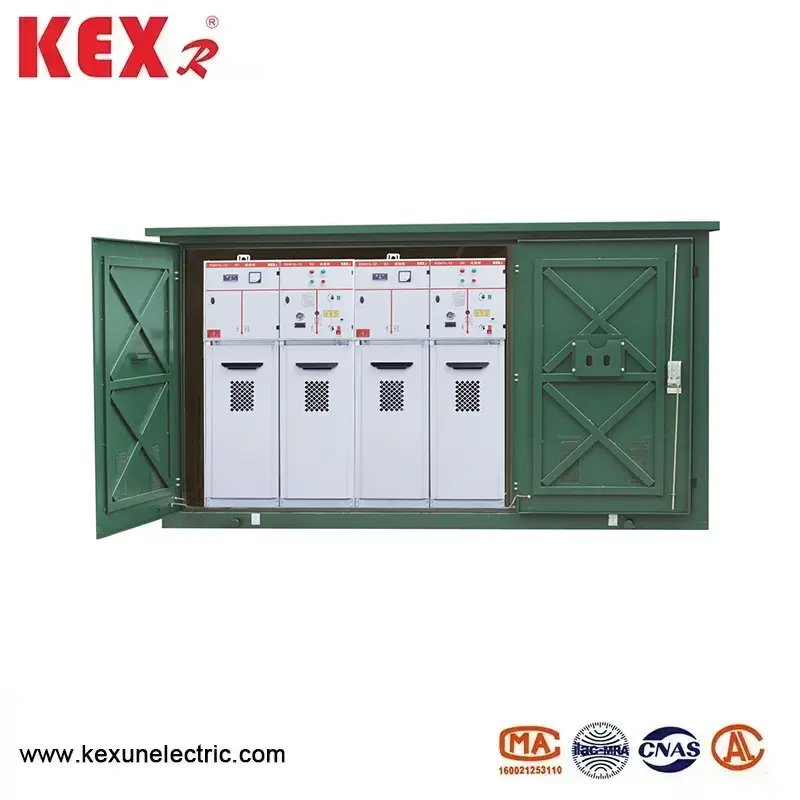

AIS switchgear

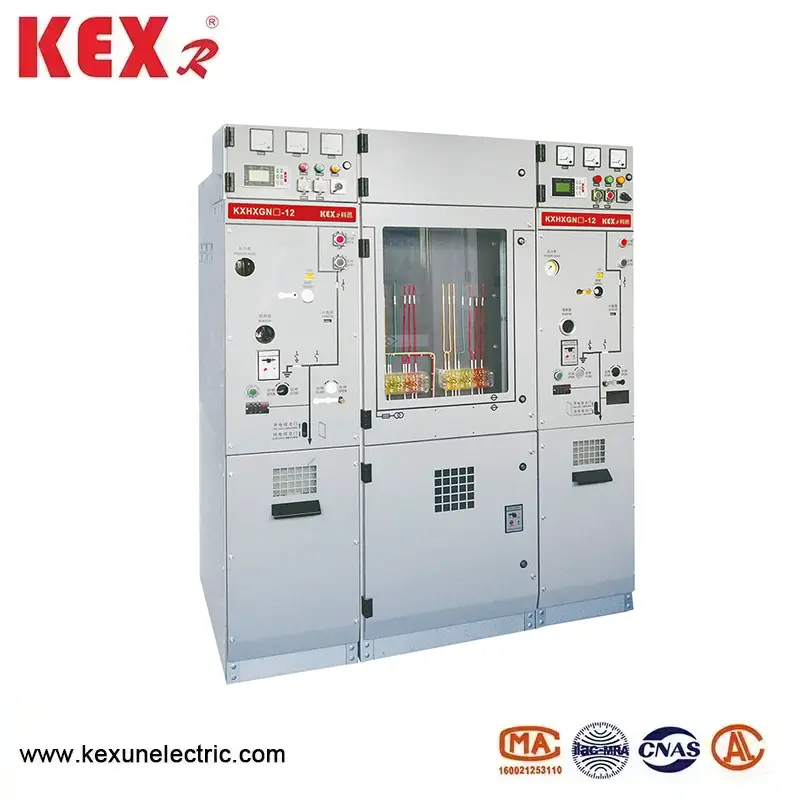

Ang KXHXGN-12 Type AIS switchgear na ginawa ng KEXR, isang supplier ng kagamitan sa pamamahagi at pamamahagi ng kagamitan sa China, ay isang 12KV gas-insulated singsing na gabinete ng network (C-GIS) na may gasolina na proteksyon ng gas (tulad ng dry air, nitrogen o halo-halong gas) bilang pagkakabukod medium, na angkop para sa mga singsing na supply ng kuryente, terminal power supply at maliit na scale at pagsasara ng mga pamamahagi ng mga network.
Model: KXHXGN-12
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Pangunahing tampok ng AIS switchgear

(1) Mga kalamangan sa proteksyon sa kapaligiran

◆ Libreng SFGAS: Ang AIS Switchgear ay nagpatibay ng dry air, nitrogen o bagong gas na proteksyon sa kapaligiran (tulad ng G, Airplus®, atbp.) Ay ginagamit, na naaayon sa mga regulasyon ng EU F-GAS at patakaran ng "dobleng carbon" ng China.

◆ Mababang paglabas ng carbon: Kumpara sa SF Ring Network Cabinet, ang GWP (Global Warming Potensyal) ay lumapit sa zero.

(2) Disenyo ng istruktura

◆ Modular na disenyo: Ang yunit ng switchgear ng AIS ng papasok na linya, papalabas na linya, pagsukat at PT ay maaaring mapalawak.

◆ Enclosed Structure: Ang antas ng proteksyon ng AIS switchgear ay umabot sa IP67, na kung saan ay dustproof, kahalumigmigan-patunay at condensation-proof, na angkop para sa malupit na kapaligiran.

◆ Compact Sukat: Nakakatipid ito ng puwang kaysa sa gabinete ng AIS Ring Network at mas palakaibigan kaysa sa tradisyonal na SF₆ GIS.

(3) Mga pagpipilian sa matalinong

Ang matalinong pagsubaybay (tulad ng DTU, pagsukat sa temperatura ng online, bahagyang pagsubaybay sa paglabas, atbp.) Ay maaaring mapili upang suportahan ang pag -access sa Internet of Things (IoT) at mapagtanto ang malayong operasyon at pagpapanatili.

● Mga Teknikal na Parameter ng AIS Switchgear

◆ Circuit breaker cabinet

Item				Unit	Data
Na -rate na boltahe				KV	12
Rated frequency				Hz	50
Na -rate na antas ng insulate	Ang dalas ng pagtatrabaho sa 1min Boltahe		Upang mag -groud ， phase sa phase	KV	42
			Break		48
	Ang pag -iilaw na salpok ay may boltahe na boltahe （rurok）		Upang mag -groud ， phase sa phase	KV	75
			Break		85
	1min frequency frequency kasama ang boltahe ng pantulong/control circuit (sa lupa)			KV	2
Na -rate na kasalukuyang				A	630
Na-rate na panandaliang pag-iwas sa kasalukuyang （virtual na halaga）			Pangunahing circuit/switch ng earthing	ang	25/4s
			Earthing circuit	ang	21.7/4s
Na -rate ang rurok na nakatiis sa kasalukuyan			Pangunahing circuit/switch ng earthing	ang	63
			Earthing circuit	ang	54.5
Na -rate ang maikling circuit break kasalukuyang at oras				kA/Time	25/30
Na -rate na maikling circuit pagsasara ng kasalukuyang (rurok)				ang	63
Na -rate na cable charging break kasalukuyang				A	25
Na-rate na pagkakasunud-sunod ng operating ng breaker O-0.3S-CO-180S-CO
Buhay ng mechnical		Breaker /Disconnector		Oras	10000/3000
IP degree		Sealed Box			IP67
		Swichgear shell			IP4X
Presyon ng gas		Na -rate na antas ng singilin ng gas (20 ℃, presyon ng gauge)		MPA	0.02
		Na -rate na antas ng gas min fuction (20 ℃, presyon ng gauge)		MPA	0
Pagganap ng Sealing,		Taunang rate ng pagtagas		%/Taon	≤0.05

◆ Mag -load ng gabinete ng switch

Item			Unit	Data
Na -rate na boltahe			KV	12
Rated frequency			Hz	50
Na -rate na antas ng insulate	Ang dalas ng pagtatrabaho sa 1min Boltahe		KV

	Ang pag -iilaw na salpok ay may boltahe na boltahe （rurok）		KV

	1min frequency frequency kasama ang boltahe ng pantulong/control circuit (sa lupa)		KV	2
Na -rate na kasalukuyang			A	630
Na-rate na panandaliang pag-iwas sa kasalukuyang （virtual na halaga）		Pangunahing circuit/switch ng earthing	Ang	25/4s
		Earthing circuit	Ang	21.7/4s
Na -rate ang rurok na nakatiis sa kasalukuyan		Pangunahing circuit/switch ng earthing	Ang	63
		Earthing circuit	Ang	54.5
Na -rate na maikling circuit pagsasara ng kasalukuyang (rurok)		Mag -load ng switch/switch ng earthing	Ang	63
Na -rate ang aktibong pag -load ng pag -agaw sa kasalukuyang			A	630
Na-rate ang closed-loop na nakakagambala sa kasalukuyang			A	630
5% na na -rate ang aktibong pag -load ng nakakagambala sa kasalukuyang			A	31.5
Na -rate na cable charging break kasalukuyang			A	10
Na -rate ang mga aktibong oras ng pag -load ng break			Oras	100
Ground fault kasalukuyang pagsira			A/oras	31.5/10
Ang singilin ng kasalukuyang mga linya at cable ay naka -disconnect sa ilalim ng kondisyon ng kasalanan sa lupa.			A/oras	17.4/10
Buhay ng mechnical	Breaker /Disconnector		A/oras	10000/3000
IP degree	Sealed Box			IP67
	Swichgear shell			IP4X
Presyon ng gas	Na -rate na antas ng singilin ng gas (20 ℃, presyon ng gauge)		MPA	0.02
	Na -rate na antas ng gas min fuction (20 ℃, presyon ng gauge)		MPA	0
Pagganap ng Sealing,	Taunang rate ng pagtagas		%/Taon	≤0.05

● Pamantayan sa pagpapatupad ng AIS switchgear

◆ Karaniwang mga kinakailangan sa teknikal ng mga pamantayan ng GB/T 1022 para sa high-boltahe na switchgear at controlgear. ◆ GB/T39063640.5KV AC Metal Enclosed Switchgear at Kontrol ng Kagamitan.

◆ GB/T1985 High-boltahe AC nakahiwalay na switch at switch ng grounding

◆ GB/T38043.6-40.5KV AC High-boltahe na switch ng pag-load

◆ GB/T1984 High-boltahe AC circuit breaker

◆ GB/T4208 IP code ng antas ng proteksyon ng shell

◆ GB/T7354 Bahagyang pagsukat ng paglabas

◆ GB/T311.1 Pag -uugnay ng pagkakabukod Bahagi 1: Kahulugan, Mga Prinsipyo at Panuntunan

● Paggamit ng mga kondisyon ng AIS switchgear

◆ Pinakamataas na temperatura: +45 degree Celsius;

◆ Minimum na temperatura: -25 degrees Celsius;

◆ Pinakamataas na temperatura: (24-oras na average) +35 degree Celsius;

◆ Pinakamataas na average na kamag -anak na kahalumigmigan (24 na oras 1: ≤ 95%; taas: ≤ 1500m; kapasidad ng seismic: 8 degree;

◆ Grado ng Proteksyon: Sinisingil na Seal ng Katawan IP67, Lumipat ng Cabinet Shell IP4x ；

◆ Ang nakapalibot na hangin ay hindi dapat malinaw na marumi sa pamamagitan ng kinakailangang sunugin na gas at singaw ng tubig.

◆ Walang madalas na marahas na lugar ng panginginig ng boses, at ang disenyo ng kalupitan sa ilalim ng malupit na mga bahagi ay nakakatugon sa lahat ng uri ng mga kinakailangan.

◆ Kapag ginagamit ito sa ilalim ng normal na mga kondisyon sa kapaligiran na lampas sa GB/T3906, ang gumagamit ay dapat makipag -ayos sa KEXR

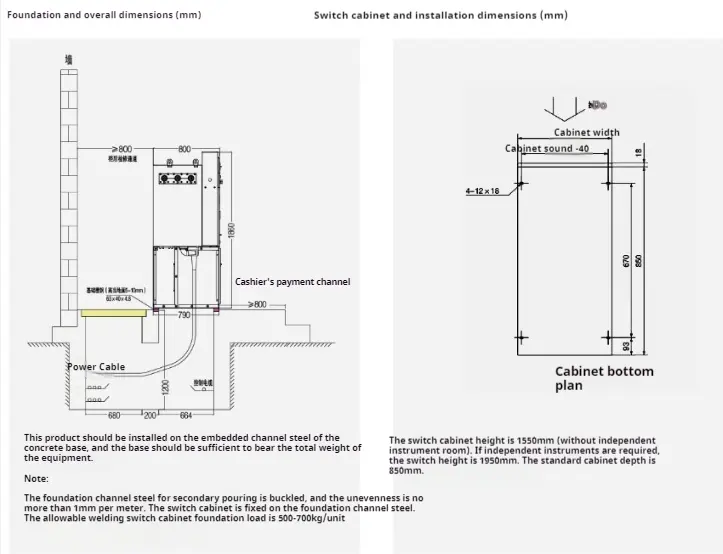

● Mga tagubilin sa pag -install

Ais Switchgear
