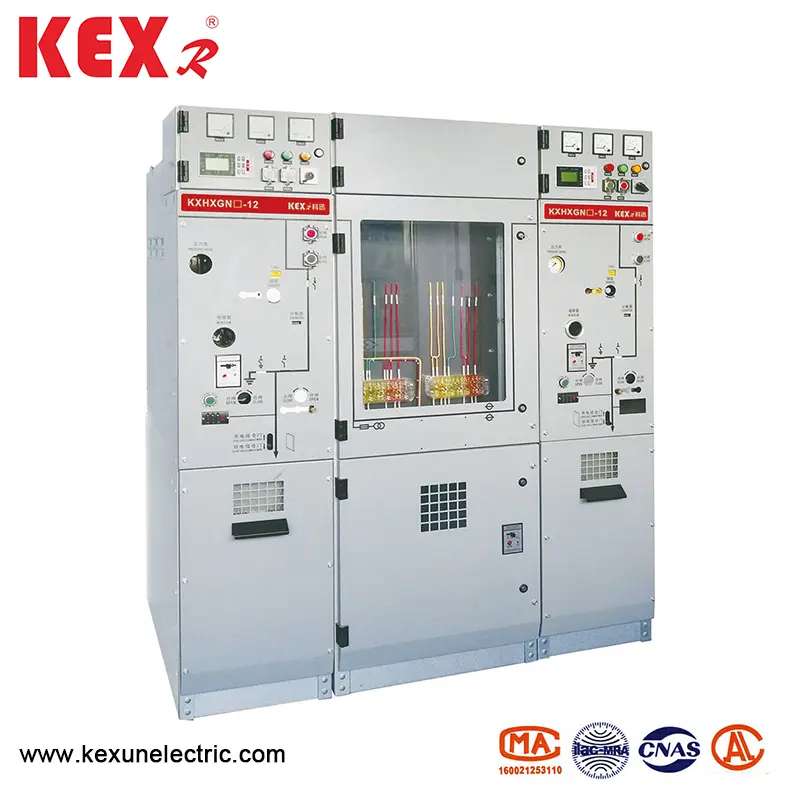

Mataas na boltahe na singsing net cabinet

Bilang isang kilalang tagagawa ng mataas na boltahe na singsing net gabinete sa Tsina, ang mga produktong HXGN (H) ng Kexun ay may mga katangian ng simpleng istraktura, nababaluktot na operasyon, maaasahang interlocking at maginhawang pag -install, at maaaring magbigay ng kasiya -siyang teknikal na solusyon para sa iba't ibang mga aplikasyon at iba't ibang mga gumagamit.
Model: HXGN (H) □ -12
Tatak: Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Pangkalahatang -ideya ng produkto

Ang mataas na boltahe na singsing net gabinete na ginawa ni Kexun ay nagpatibay ng advanced na teknolohiya ng sensing, teknolohiya ng impormasyon at simple at nababaluktot na scheme ng pagsasaayos upang matugunan ang patuloy na nagbabago na demand sa merkado at natutugunan din ang mga kinakailangan ng intelihensiya ng power grid.

Ang HXGN (H) □ -12 Type High Voltage Ring Net Gabinete ay angkop para sa mga network ng pang-industriya at sibil na cable at mga proyekto sa pamamahagi ng mga terminal ng network. Bilang pagtanggap at pamamahagi ng enerhiya ng kuryente, lalo na angkop para sa pamamahagi ng kuryente sa mga lugar ng tirahan ng lunsod, maliit na pangalawang pagpapalit, mga istasyon ng paglipat, kahon ng sanga ng cable, mga subway na uri ng kahon, mga pang-industriya at pagmimina, mga stadium, mga riles, mga tunnels at iba pang mga lugar.

Ang HXGN (H) □ -12 ay nakakatugon sa mga kinakailangan ng may-katuturang mga pamantayan ng pambansang, pamantayan sa industriya ng kuryente, mga pamantayang pang-internasyonal at iba pang mga pamantayan. Ang mga switch nito at pangunahing mga sangkap na elektrikal ay isinama na mga module, at ang mga conductive na bahagi sa pagitan ng mga phase ay encapsulated ng solidong pagkakabukod. Ang mga kalasag na konektor ng cable ay ginagamit para sa mga panlabas na mga kable, at ang mga kalasag na mga bus na insulated ay ginagamit para sa pagkonekta ng mga bus ng mga functional unit. Samakatuwid, ang kaligtasan ng paggamit ay lubos na napabuti. Kasabay nito, ang mekanismo ng pagpapatakbo nito ay nagpatibay ng mekanismo ng tagsibol, at ang mekanikal na buhay nito ay higit sa 10000 beses. Ang lahat ng operating data at katayuan ng kagamitan ay maaaring masubaybayan nang malayuan at walang pag -aalinlangan. Ito ay isang mahusay na aparato sa pamamahagi ng kuryente.

Ang mga sumusunod na yunit ay maaaring mapili sa gabinete upang makabuo ng isang ekonomiko at praktikal na yunit ng supply ng kuryente: Vacuum Circuit Breaker Unit (630A, 20-25KA); Vacuum load switch unit (630, 20-25ka).

● Mga talahanayan ng teknikal na parameter

◆ Breaker Gabinete

Item			Unit	Data
Na -rate na boltahe			KV	12
Rated frequency			Hz	50
Na -rate na antas ng pagkakabukod	1min frequency frequency kasama ang boltahe	Lupa, kahalili	KV	42
		Paghiwalay ng bali		48
	Ang salpok ng kidlat ay may boltahe na boltahe (rurok)	Lupa, kahalili	KV	75
		Paghiwalay ng bali		85
	1min frequency frequency kasama ang boltahe ng control loop (sa lupa)		KV	2
Na -rate na kasalukuyang			A	630
Na-rate na panandaliang pag-iwas sa kasalukuyang (virtual na halaga)		Pangunahing circuit/switch ng earthing	Ang	24/4s
		Grounding connection loop	Ang	21.7/4s
Na -rate ang rurok na nakatiis sa kasalukuyan		Pangunahing circuit/switch ng earthing	Ang	63
		Grounding connection loop	Ang	54.5
Na-rate ang short-circuit na paglabag sa kasalukuyan at oras			KA/time	25/30
Na-rate na short-circuit pagsasara ng kasalukuyang (rurok)			Ang	63
Na -rate na cable charging breaking kasalukuyang			A	25
Na -rate na operasyon ng circuit breaker				0-0.3S-CO-180S-CO
Mekanikal na buhay	Circuit break /switch ng paghihiwalay		Oras	10000/3000
IP degree	Sealed Box			IP67
	Switchgear shell			IP4X
Presyon ng gas	Na -rate na antas ng singilin ng gas (20 ℃, presyon ng gauge)		MPA	0.02
	Rated Gas Min function level (20 ℃, presyon ng gauge)		MPA	0
Sealability	Taunang rate ng pagtagas		%/Taon	≤0.05

◆ Mag -load ng gabinete ng switch

Item			Unit	Data
Na -rate na boltahe			KV	12
Rated frequency			Hz	50
Na -rate na antas ng pagkakabukod	1min frequency frequency kasama ang boltahe		KV

	Ang salpok ng kidlat ay may boltahe na boltahe (rurok)		KV

	1min frequency frequency kasama ang boltahe ng control loop (sa lupa)		KV	2
Na -rate na kasalukuyang			A	630
Na-rate na panandaliang pag-iwas sa kasalukuyang (virtual na halaga)		Pangunahing circuit/switch ng earthing	Ang	24/4s
		Grounding connection loop	Ang	21.7/4s
Na -rate ang rurok na nakatiis sa kasalukuyan		Pangunahing circuit/switch ng earthing	Ang	63
		Grounding connection loop	Ang	54.5
Na-rate na short-circuit pagsasara ng kasalukuyang (rurok)		Load switch/ground switch	Ang	63
Na -rate ang aktibong pag -load ng pag -agaw sa kasalukuyang			A	630
Na-rate ang closed-loop na nakakagambala sa kasalukuyang			A	630
5%na na -rate ang aktibong pag -load ng nakakagambala sa kasalukuyang			A	31.5
Na -rate na cable charging breaking kasalukuyang			A	10
Na -rate ang mga aktibong oras ng pagsira sa pag -load			Oras	100
Ground fault kasalukuyang pagsira			A/oras	31.5/10
Circuit at cable singilin ang kasalukuyang pagkagambala sa ilalim ng ground fault kasalukuyang.			A/oras	17.4/10
Mekanikal na buhay	Circuit break /switch ng paghihiwalay		Oras	10000/3000
IP degree	Sealed Box			IP67
	Switchgear shell			IP4X
Presyon ng gas	Na -rate na antas ng singilin ng gas (20 ℃, presyon ng gauge)		MPA	0.02
	Rated Gas Min function level (20 ℃, presyon ng gauge)		MPA	0
Sealability	Taunang rate ng pagtagas		%/Taon	≤0.05

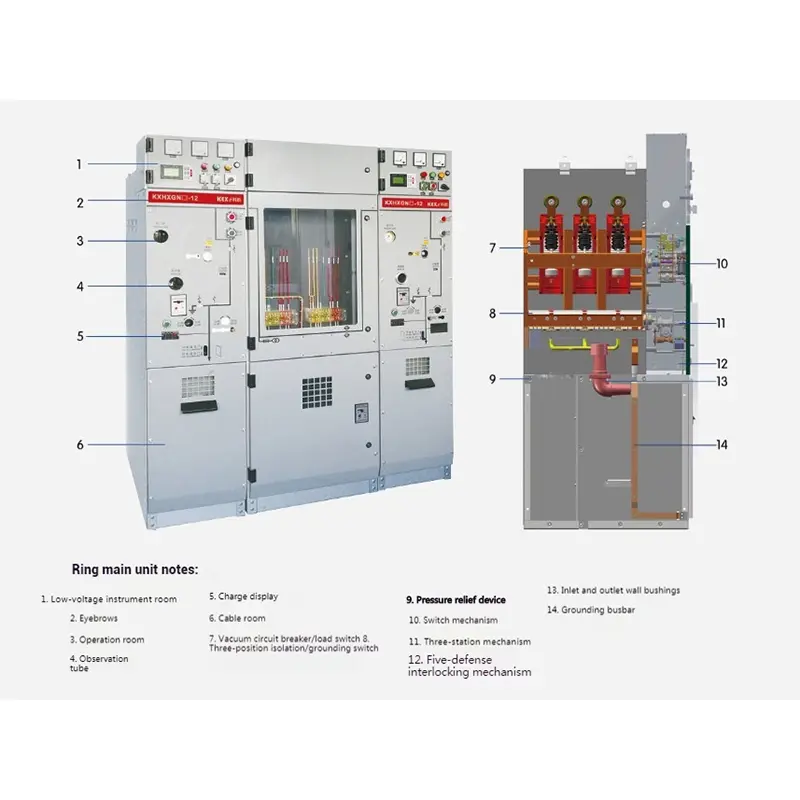

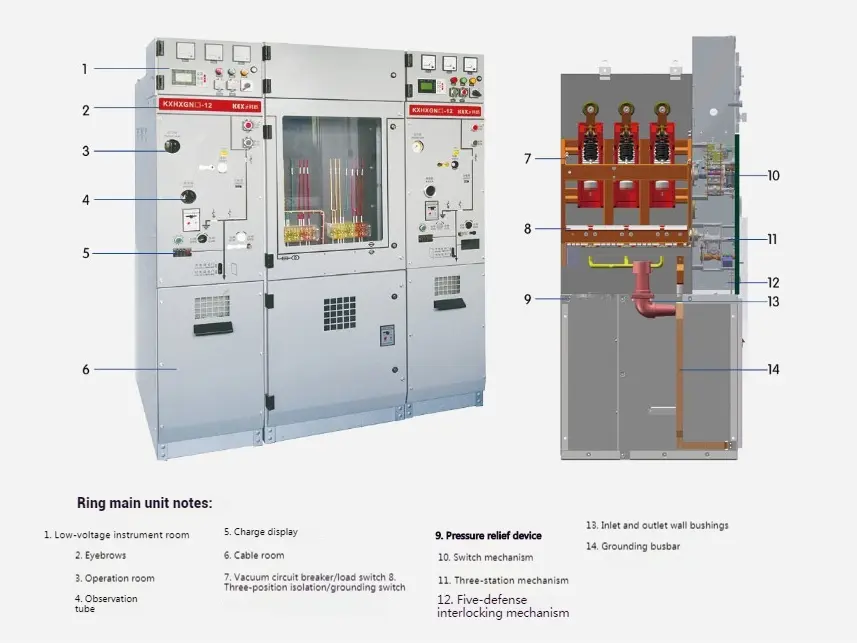

● istraktura ng produkto

High Voltage Ring Net Cabinet

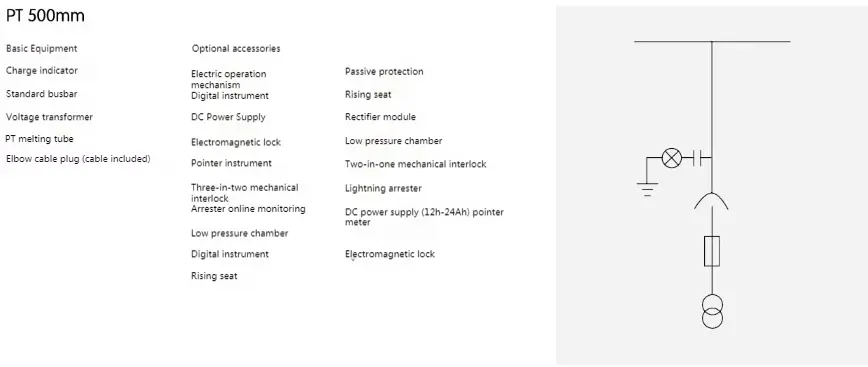

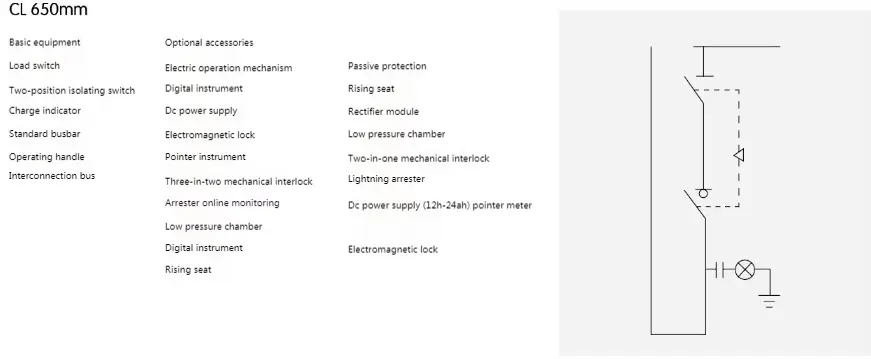

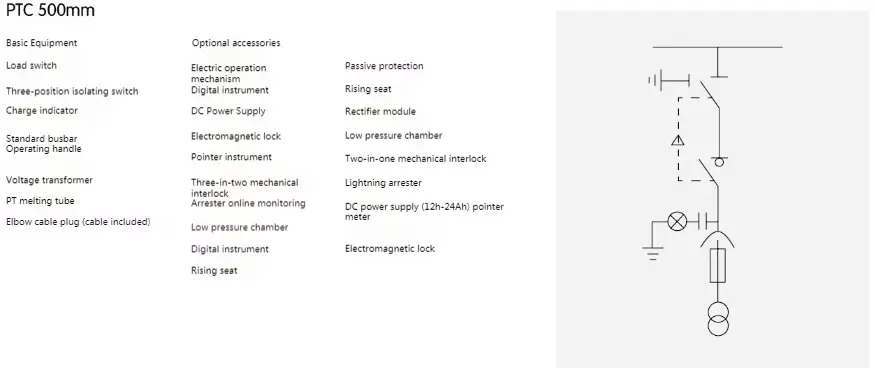

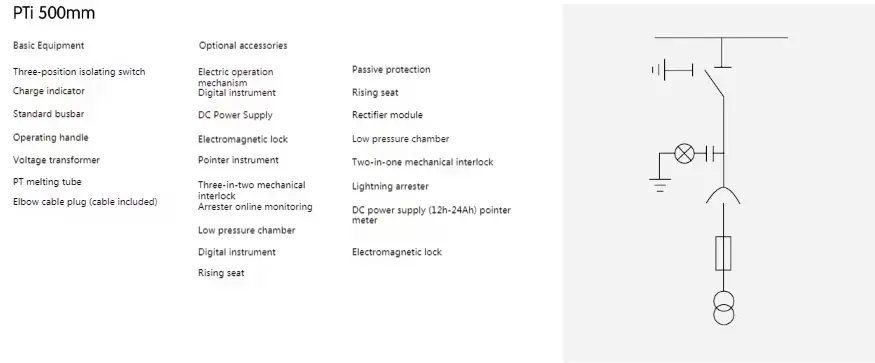

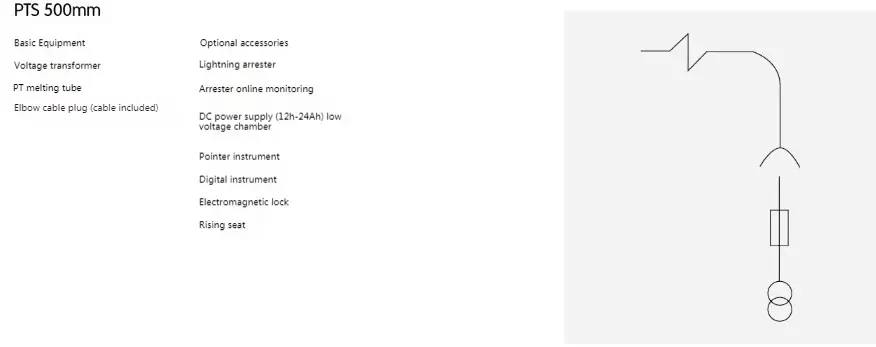

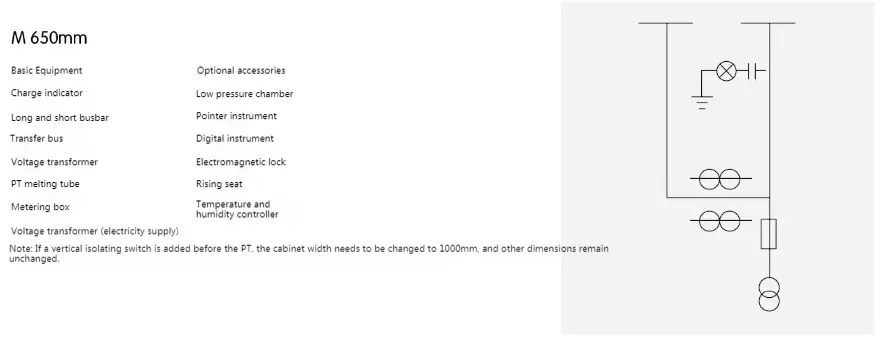

● Plano ng paglalaan ng mataas na boltahe ng singsing ng boltahe

High Voltage Ring Net Cabinet

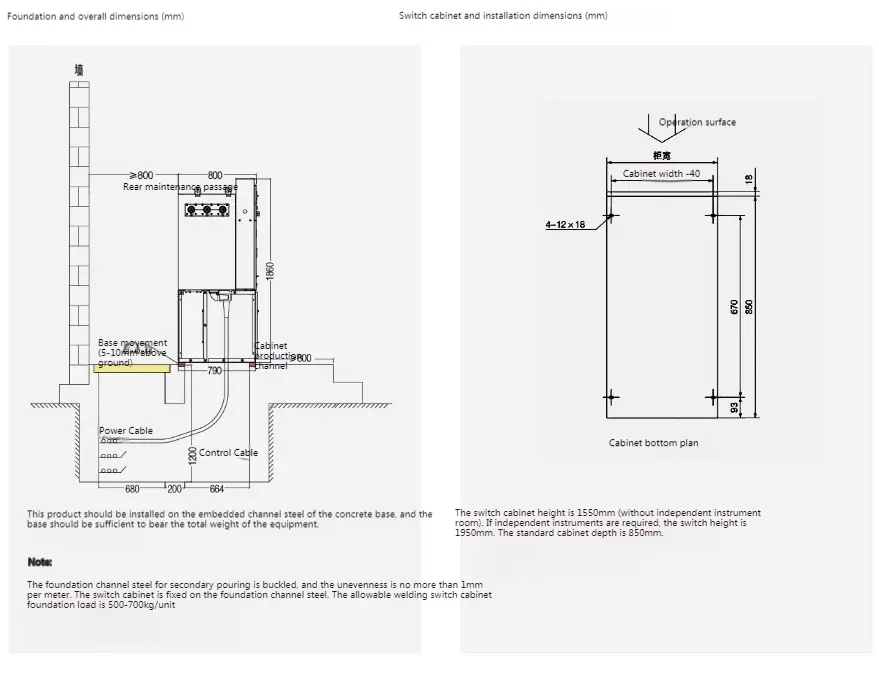

◆ Mga tagubilin sa pag -install

High Voltage Ring Net Cabinet
