Pangunahing Yunit ng Singsing na Pangkapaligiran

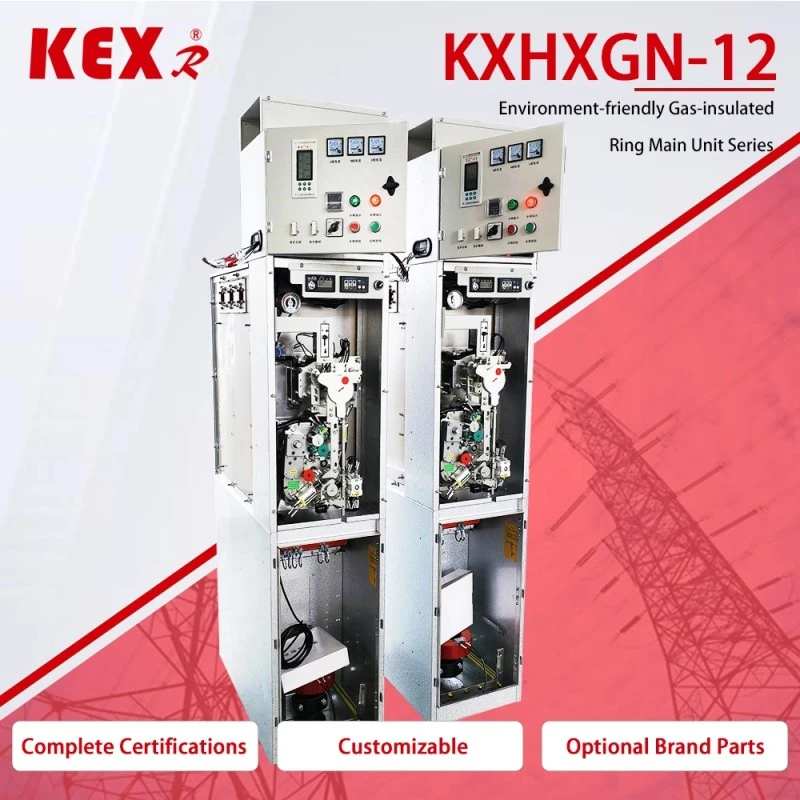

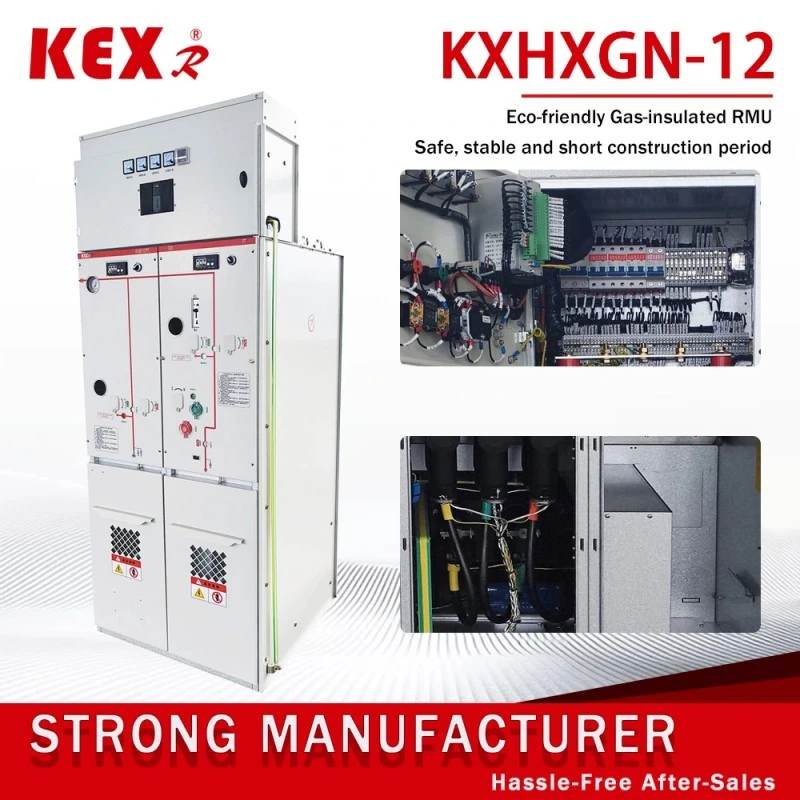

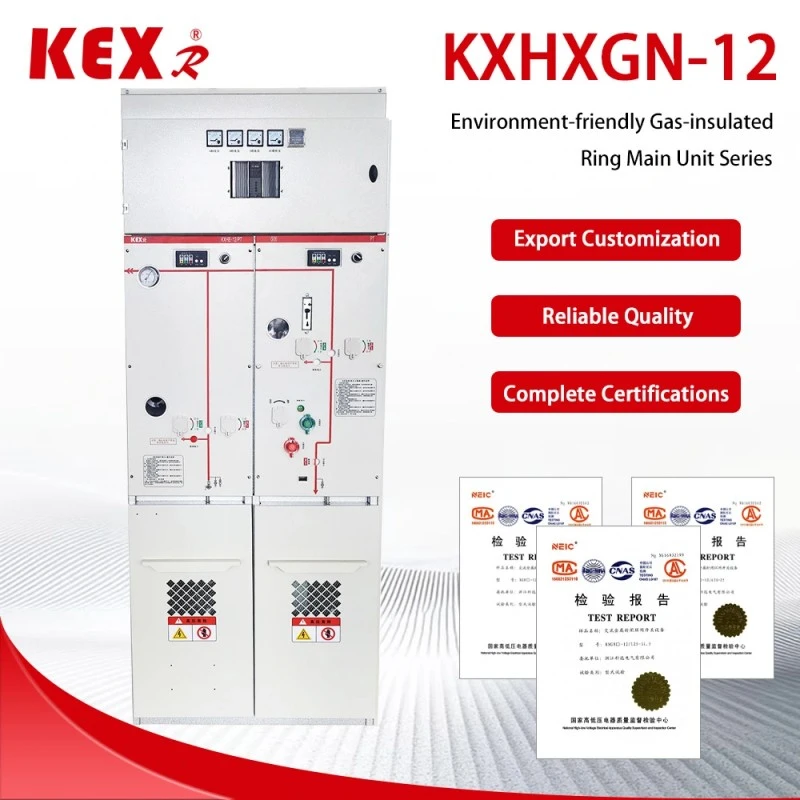

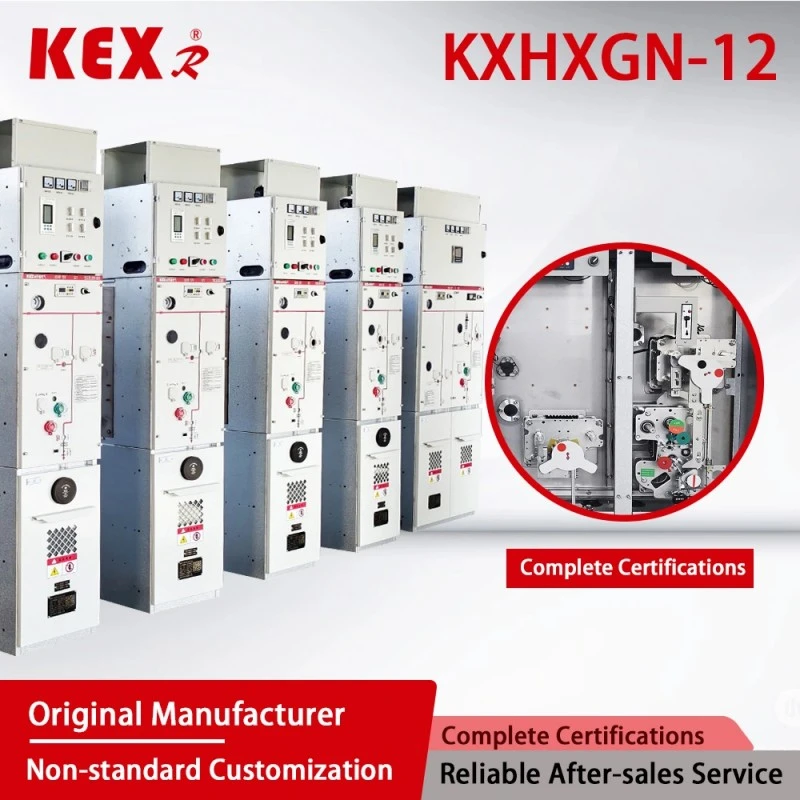

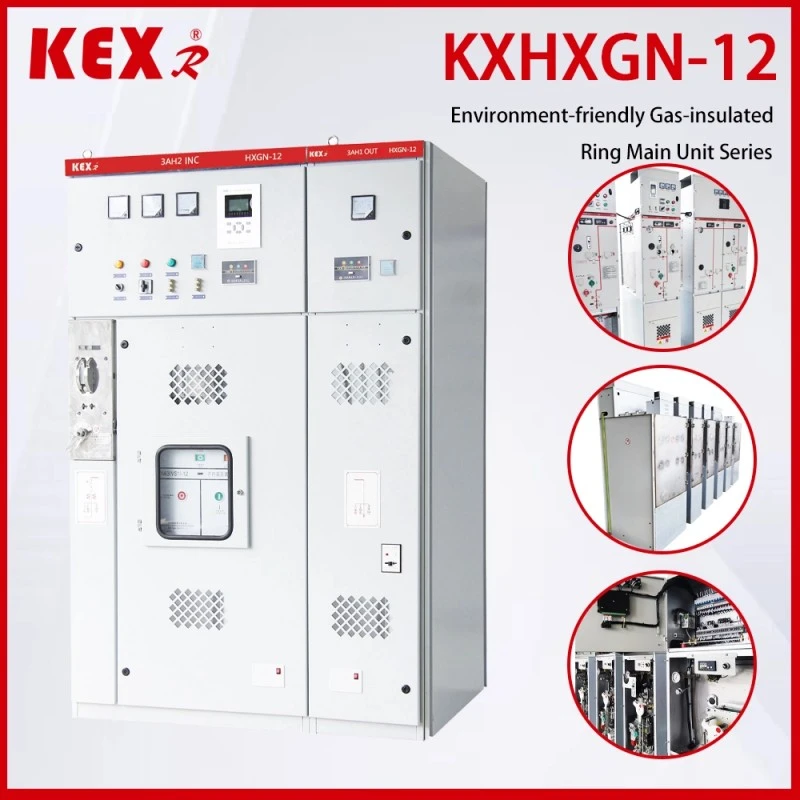

KXHXGN-12 type Environment friendly ring main unit na ginawa ng KEXR, isang power transmission at distribution equipment supplier sa China, ay isang 12kV gas-insulated ring network cabinet na may environmental protection gas (tulad ng dry air, nitrogen o mixed gas) bilang insulation medium, na angkop para sa ring network power supply, terminal power supply at small-scale opening and closing stations ng distribution networks.
Modelo: KXHXGN-12
Brand: KEXR

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Pangunahing feature ng Environment friendly ring main unit

(1) Mga pakinabang sa pangangalaga sa kapaligiran

◆Libreng SF gas: Ang environment friendly ring main unit ay nag-a-adopt dry air, nitrogen o bagong environmental protection gas (gaya ng G, Air Plus®, atbp.) ay ginagamit, na naaayon sa mga regulasyon ng EU F-Gas at sa patakarang "double carbon" ng China.

◆Mababang carbon emission: Kung ikukumpara sa SF ring network cabinet, ang GWP (Global Warming Potential) ay lumalapit sa zero.

(2) Disenyo ng istruktura

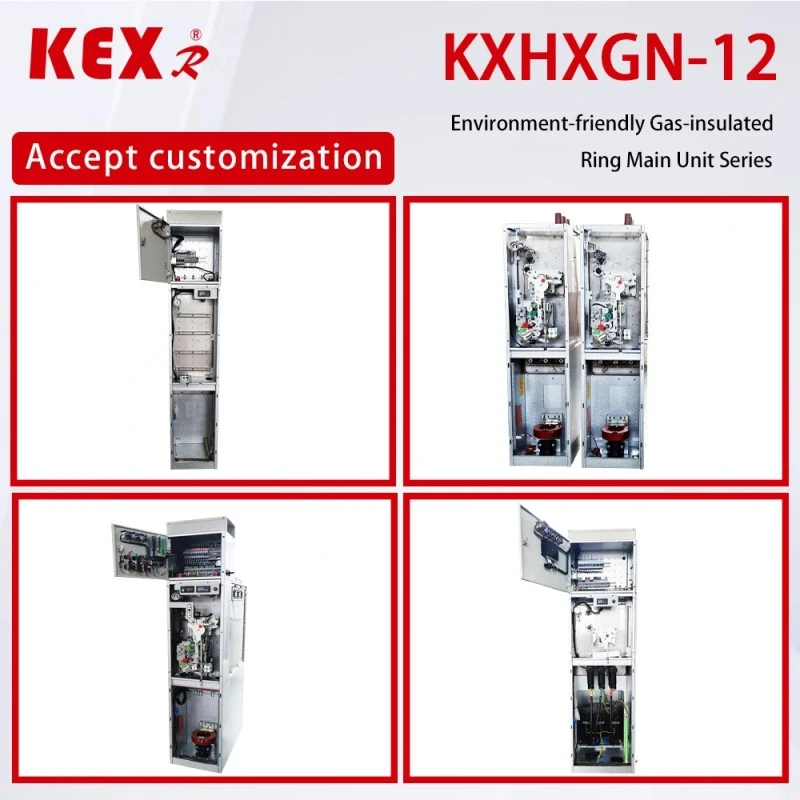

◆Modular na disenyo: Maaaring palawakin ang Environment friendly ring main unit ng papasok na linya, papalabas na linya, pagsukat at PT.

◆Nakalakip na istraktura: Ang antas ng proteksyon ng Environment friendly na ring main unit ay umabot sa IP67, na dustproof, moisture-proof at condensation-proof, na angkop para sa malupit na kapaligiran.

◆Compact size: nakakatipid ito ng space kaysa sa AIS ring network cabinet at mas environment friendly kaysa sa tradisyonal na SF₆ GIS.

(3) Mga pagpipiliang matalino

Ang matalinong pagsubaybay (tulad ng DTU, online na pagsukat ng temperatura, bahagyang pagsubaybay sa discharge, atbp.) ay maaaring mapili upang suportahan ang Internet of Things (IoT) access at mapagtanto ang malayuang operasyon at pagpapanatili.

● Mga Teknikal na Parameter ng Environment friendly na ring main unit

◆ Circuit breaker Cabinet

item				Yunit	Data
Na-rate na Boltahe				KV	12
Na-rate na Dalas				HZ	50
Na-rate na antas ng insulate	1Min ang dalas ng pagtatrabaho makatiis Boltahe		To groud, phase to phase	KV	42
			Break		48
	Ang salpok ng pag-iilaw ay lumalaban sa boltahe（peak）		To groud, phase to phase	KV	75
			Break		85
	1min power frequency makatiis ng boltahe ng auxiliary/control circuit (sa lupa)			KV	2
Na-rate na Kasalukuyan				A	630
Na-rate na panandaliang makatiis sa kasalukuyang（virtual na halaga）			Pangunahing circuit/Earthing switch	kA	25/4s
			Earthing circuit	kA	21.7/4s
Na-rate na peak makatiis sa kasalukuyang			Pangunahing circuit/Earthing switch	kA	63
			Earthing circuit	kA	54.5
Rated short circuit break kasalukuyang at oras				kA/Oras	25/30
Rated short circuit closing current (peak)				kA	63
Rated cable charging break current				A	25
Na-rate na sequence ng pagpapatakbo ng breaker O-0.3s-CO-180s-CO
Buhay na mekanikal		Breaker / Disconnector		Oras	10000/3000
IP degree		Selyadong kahon			IP67
		Swichgear shell			IP4X
Presyon ng gas		Na-rate na antas ng pag-charge ng gas (20℃, gauge pressure)		Mpa	0.02
		Na-rate na gas Min fuction level (20℃, gauge pressure)		Mpa	0
Pagganap ng pagbubuklod,		Taunang rate ng pagtagas		%/Taon	≤0.05

◆Load switch cabinet

item			Yunit	Data
Na-rate na Boltahe			KV	12
Na-rate na Dalas			HZ	50
Na-rate na antas ng insulate	1Min ang dalas ng pagtatrabaho makatiis Boltahe		KV

	Ang salpok ng pag-iilaw ay lumalaban sa boltahe（peak）		KV

	1min power frequency makatiis ng boltahe ng auxiliary/control circuit (sa lupa)		KV	2
Na-rate na Kasalukuyan			A	630
Na-rate na panandaliang makatiis sa kasalukuyang（virtual na halaga）		Pangunahing circuit/Earthing switch	KA	25/4s
		Earthing circuit	KA	21.7/4s
Na-rate na peak makatiis sa kasalukuyang		Pangunahing circuit/Earthing switch	KA	63
		Earthing circuit	KA	54.5
Rated short circuit closing current (peak)		I-load ang switch/Earthing switch	KA	63
Na-rate na aktibong load na nakakaabala sa kasalukuyang			A	630
Na-rate na closed-loop na nakakaabala sa kasalukuyang			A	630
5% Na-rate ang aktibong load na nakakaabala sa kasalukuyang			A	31.5
Rated cable charging break current			A	10
Na-rate ang mga oras ng pahinga ng aktibong pagkarga			Oras	100
Ground fault current breaking			A/Oras	31.5/10
Ang charging current ng mga linya at cable ay nakadiskonekta sa ilalim ng kondisyon ng ground fault.			A/Oras	17.4/10
Buhay na mekanikal	Breaker / Disconnector		A/Oras	10000/3000
IP degree	Selyadong kahon			IP67
	Swichgear shell			IP4X
Presyon ng gas	Na-rate na antas ng pag-charge ng gas (20℃, gauge pressure)		Mpa	0.02
	Na-rate na gas Min fuction level (20℃, gauge pressure)		Mpa	0
Pagganap ng pagbubuklod,	Taunang rate ng pagtagas		%/Taon	≤0.05

● Pamantayan sa pagpapatupad ng Environment friendly ring main unit

◆ Mga karaniwang teknikal na kinakailangan ng mga pamantayan ng GB/T 1022 para sa high-voltage switchgear at controlgear.

◆ GB/T39063640.5kV AC metal enclosed switchgear at control equipment.

◆ GB/T1985 High-voltage AC isolating switch at grounding switch

◆ GB/T38043.6-40.5kV AC high-voltage load switch

◆ GB/T1984 High-voltage AC circuit breaker

◆ GB/T4208 IP code ng antas ng proteksyon ng shell

◆ GB/T7354 Pagsukat ng Partial Discharge

◆ GB/T311.1 Koordinasyon sa pagkakabukod Bahagi 1: Kahulugan, mga prinsipyo at panuntunan

● Gumagamit ng mga kundisyon ng environment friendly na ring main unit

◆ Maximum na temperatura: +45 degrees Celsius;

◆ Minimum na temperatura: -25 degrees Celsius;

◆ Maximum na temperatura: (24-hour average) +35 degrees Celsius;

◆ Maximum average relative humidity (24 oras 1: ≤ 95%; Altitude: ≤ 1500m; Seismic capacity: 8 degrees;

◆ Proteksyon na grado: charged body seal IP67, switch cabinet shell IP4x；

◆ Ang nakapaligid na hangin ay hindi dapat halatang marumi ng corrosive combustible gas at water vapor.

◆ Walang madalas na marahas na lugar ng panginginig ng boses, at ang malupit na disenyo sa ilalim ng malupit na bahagi ay nakakatugon sa lahat ng uri ng mga kinakailangan.

◆ Kapag ginamit ito sa ilalim ng normal na mga kondisyon sa kapaligiran na lampas sa GB/T3906, ang user ay dapat makipag-ayos sa KEXR

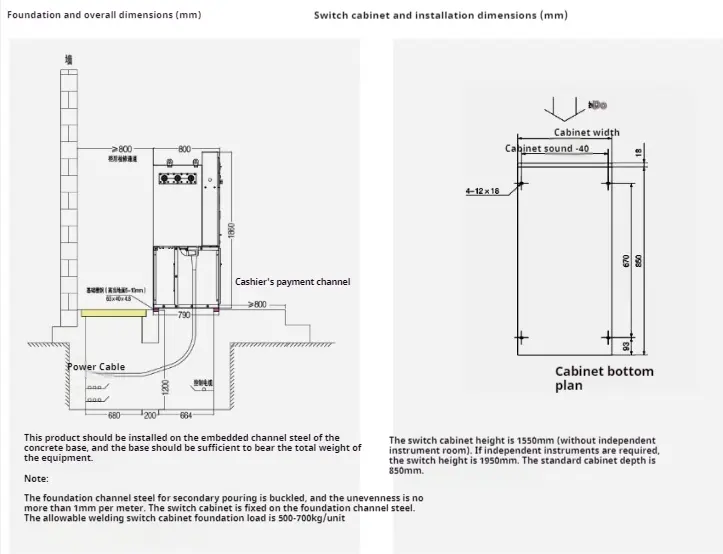

● Mga tagubilin sa pag-install

Environment Friendly Ring Main Unit
