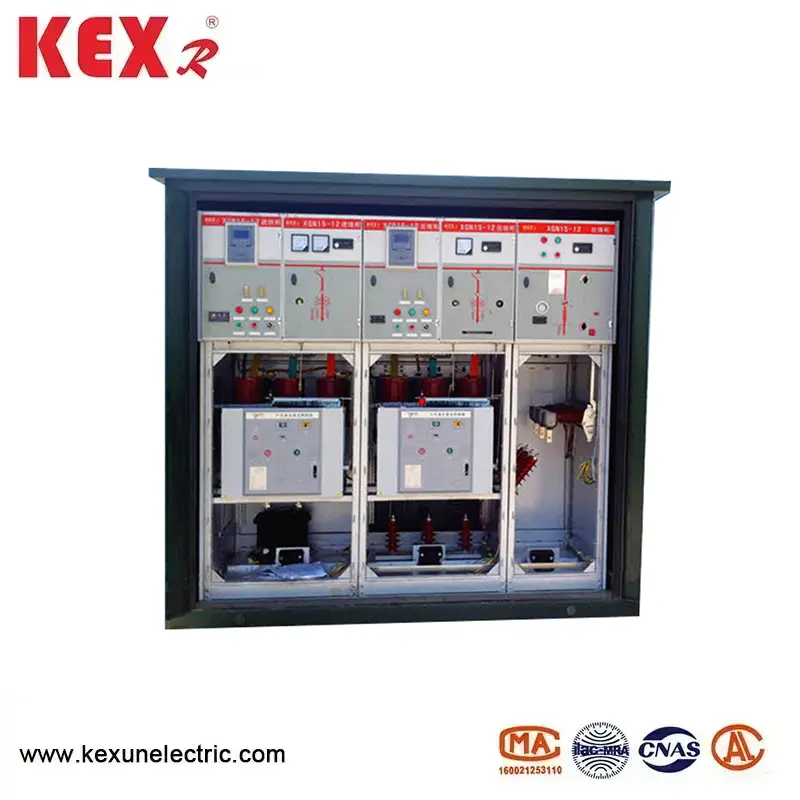

Modular Ring Main Unit

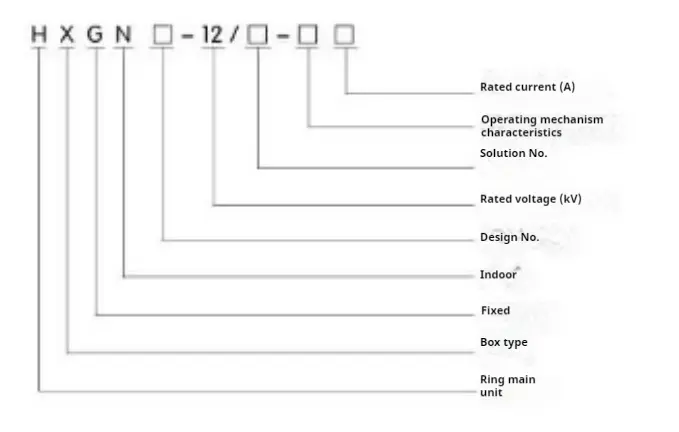

○ Ang kahulugan ng modelo

○ Pangunahing paggamit at saklaw ng application ng HXGH-12 Type Modular Ring Main Unit

Ang Modular Ring Main Unit ay angkop para sa panloob na kumpletong mga hanay ng 3.6-12kV three-phase alternating kasalukuyang may 50Hz solong seksyon ng bus, na ginagamit para sa pagtanggap at pamamahagi ng enerhiya ng kuryente, at may mga pag-andar ng pagkontrol, pagprotekta at pagsubaybay sa circuit. Maaari itong mailapat sa iba't ibang uri ng mga halaman ng kuryente, pagpapalit, pang-industriya at pagmimina ng mga negosyo, mataas na pagtaas ng mga gusali at iba pang mga lugar, at maaari ring pagsamahin sa mga cabinets ng network ng singsing na gagamitin sa mga istasyon ng paglipat.

○ Pangunahing istraktura at katangian ng HXGH-12 Type Modular Ring Main Unit

▶ Ang modular singsing pangunahing yunit ay welded na may de-kalidad na anggulo na bakal.

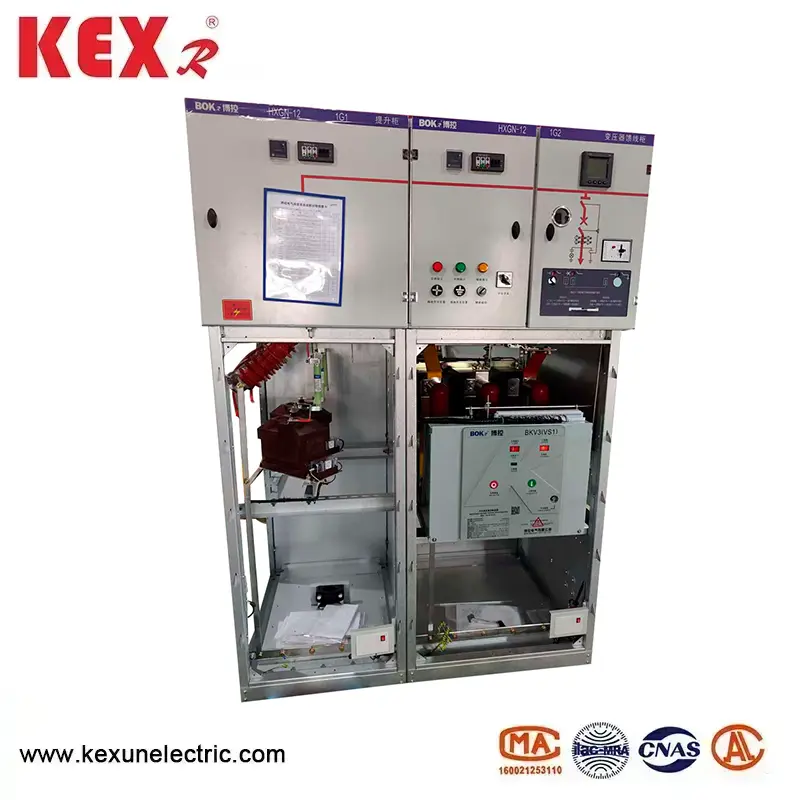

▶ Ang silid ng circuit breaker ay matatagpuan sa gitna (mas mababang) bahagi ng gabinete, na maginhawa para sa pag -install, pag -debug at pagpapanatili. Ang pamantayan ay nilagyan ng ZN63AIVS1-12) circuit breaker, at mayroong isang channel ng paglabas ng presyon upang matiyak ang personal na kaligtasan.

▶ Ang advanced at maaasahang rotary disconnector ay maaaring magamit upang ligtas na ipasok ang circuit breaker room para sa pagpapanatili kapag sisingilin ang pangunahing bus. Ang advanced at maaasahang rotary disconnector ay maaaring ligtas na makapasok sa circuit breaker room para sa pagpapanatili kapag ang pangunahing bus ay nakuryente.

▶ Ang antas ng proteksyon ng Modular Ring Main Unit ay IP2X.

▶ Nilagyan ng maaasahan at ganap na functional na sapilitang aparato ng pag -lock, na maaaring matugunan ang mga kinakailangan ng "limang pag -iingat" nang simple at epektibo.

▶ Magkaroon ng isang culpable grounding system.

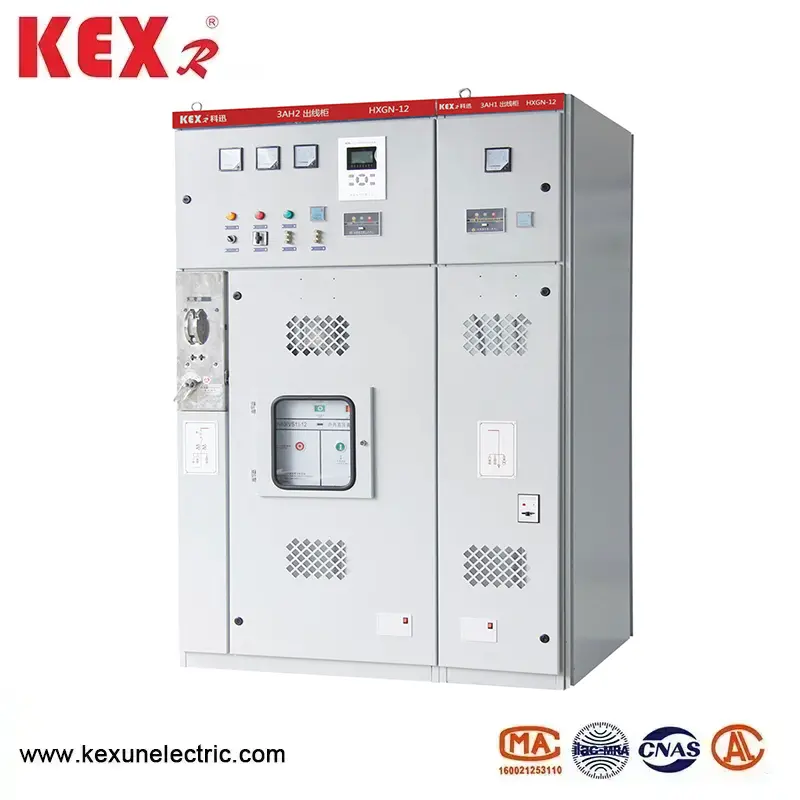

▶ Ang pintuan ay nilagyan ng isang window ng pagmamasid, na malinaw na maaaring obserbahan ang nagtatrabaho na estado ng mga sangkap sa gabinete.

▶ Ang mekanismo ng operating ay naka-lock ng isang mekanikal na lock na mas maaasahan kaysa sa XGN66-12.

▶ Ang papasok at papalabas na mga cable ay mas mababa kaysa sa harap ng ilalim ng gabinete, na maginhawa para kumonekta ang mga gumagamit.

○ Paggamit ng mga kondisyon sa kapaligiran ng HXGH-12 Uri ng Modular Ring Pangunahing yunit

1. Ang itaas na limitasyon ng nakapaligid na temperatura ay +40 ℃ at ang mas mababang limitasyon ay -10 ℃;

2. Ang taas ng modular singsing pangunahing yunit ay dapat na mas mababa sa 1000m;

3. Ang pang -araw -araw na average na halaga ng kahalumigmigan na kahalumigmigan ng hangin ay hindi hihigit sa 95%, at ang buwanang average na halaga ay hindi hihigit sa 90%; Ang pang-araw-araw na average na halaga ng singaw ng tubig ay hindi hihigit sa 2.2x10-3MPa, at ang buwanang average na halaga ay 1.8x10-3MPa;

● Pangunahing Teknikal na Parameter ng HXGN □ -12 Uri ng Modular Ring Main Unit
