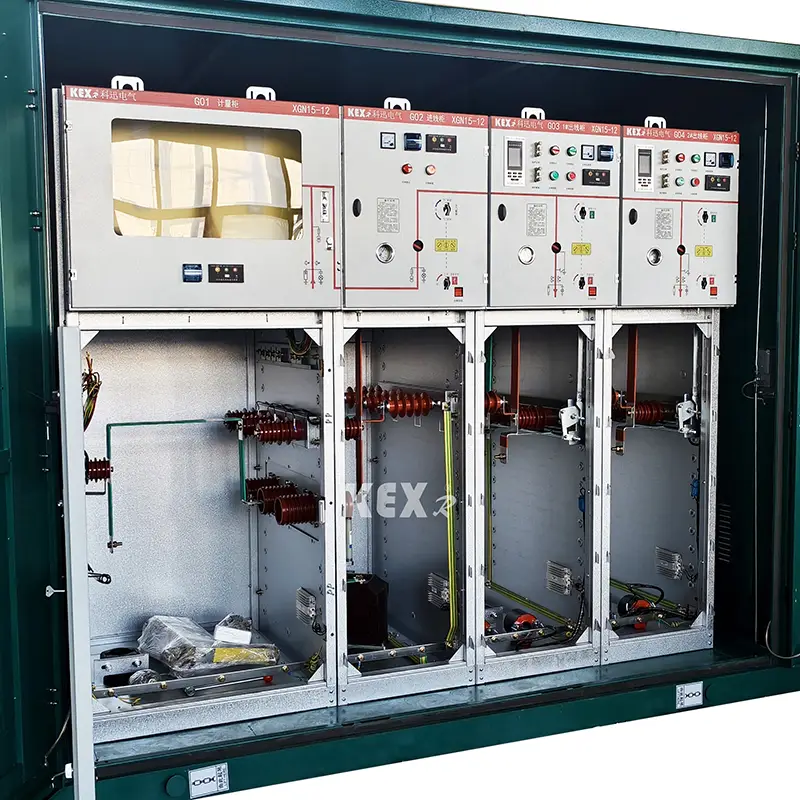

SF6 Ring Main Unit Cabinet

● Mga bahagi

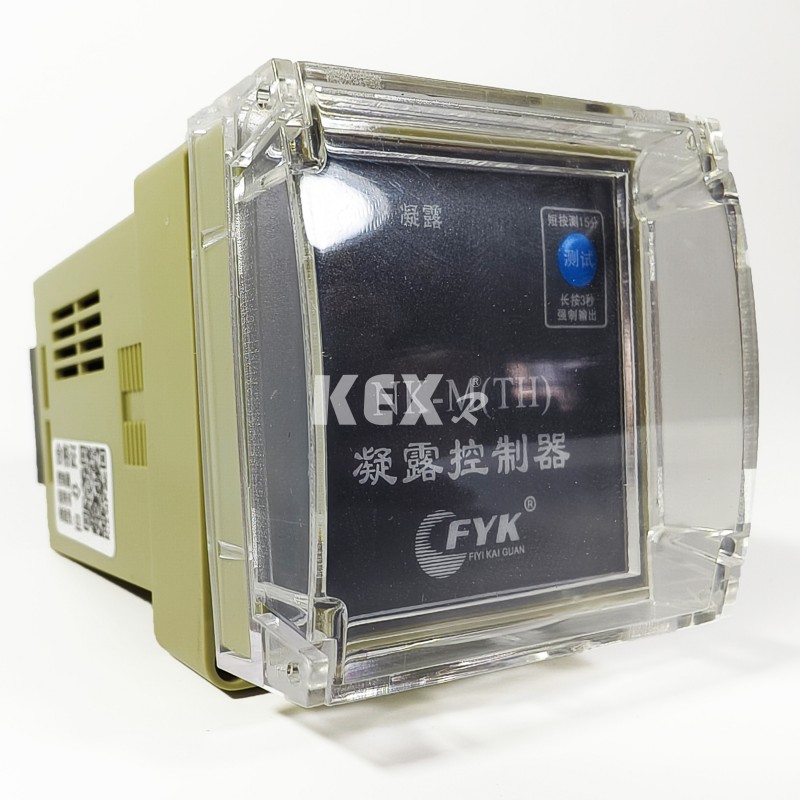

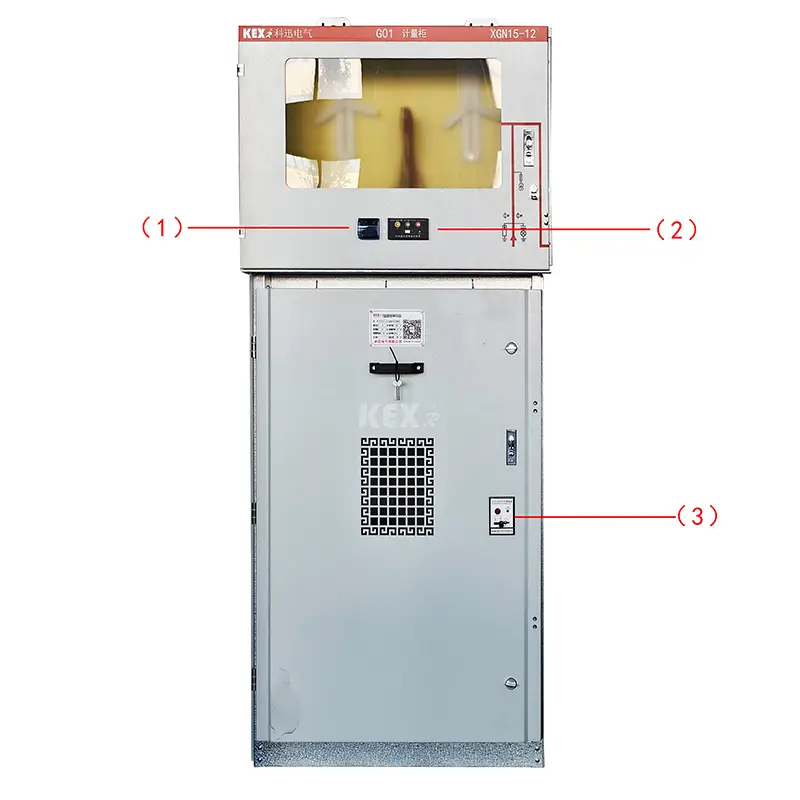

1. .Condensation controller

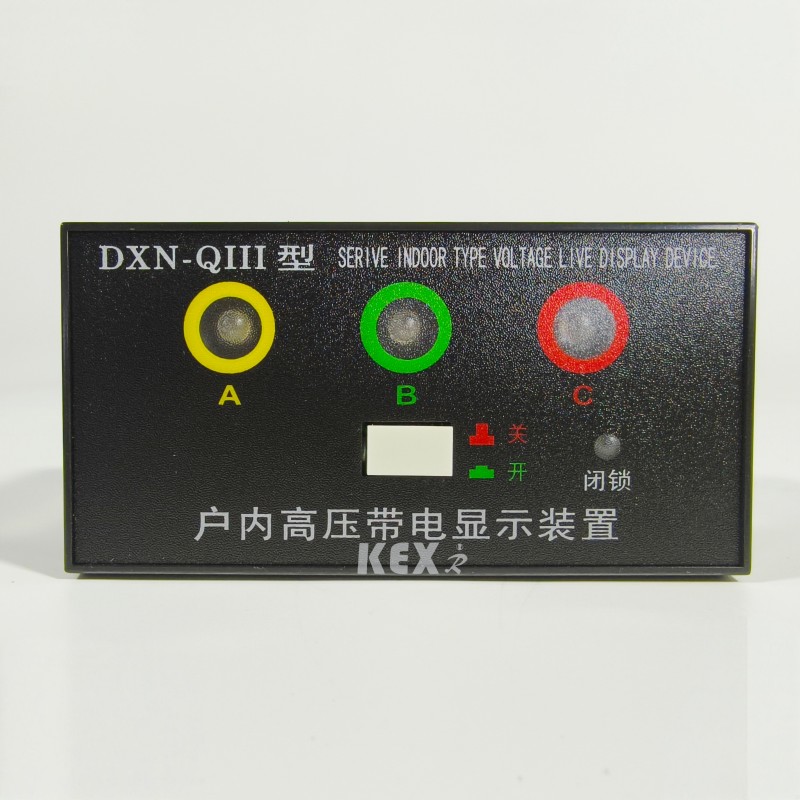

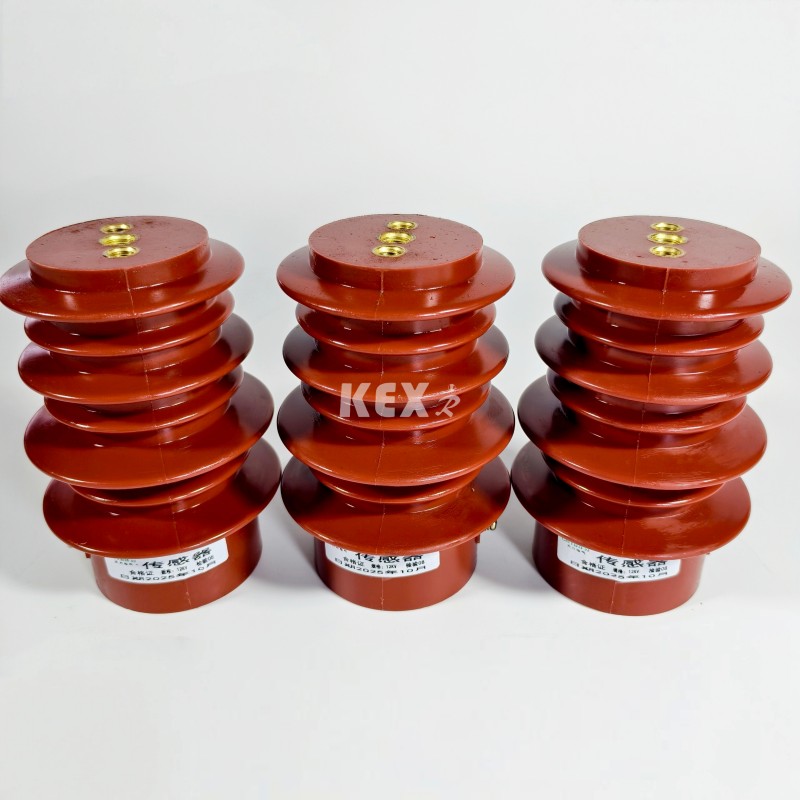

2.Siningil na display

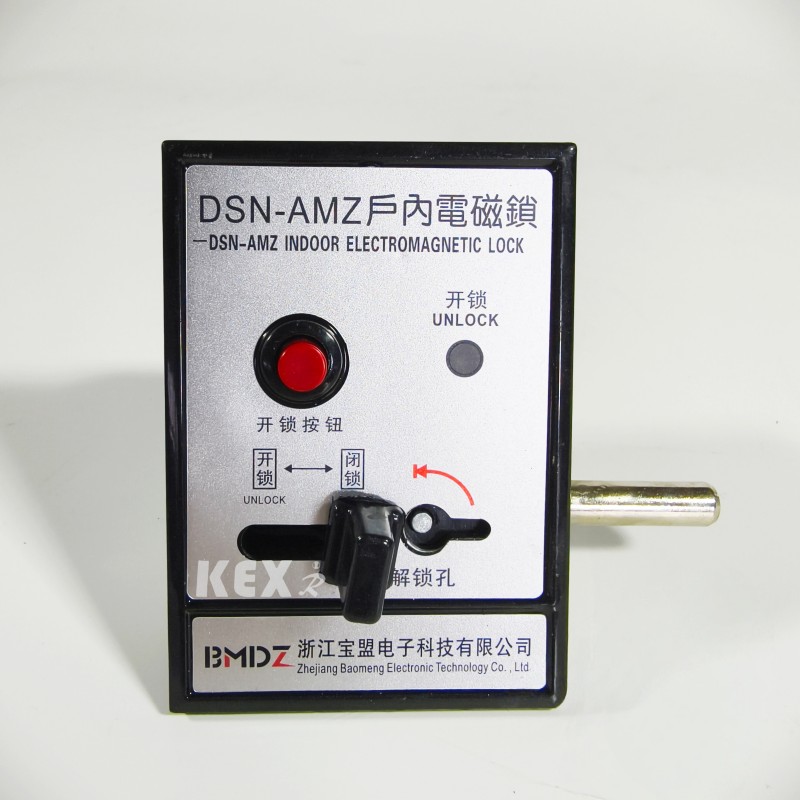

3. Panloob na electromagnetic lock

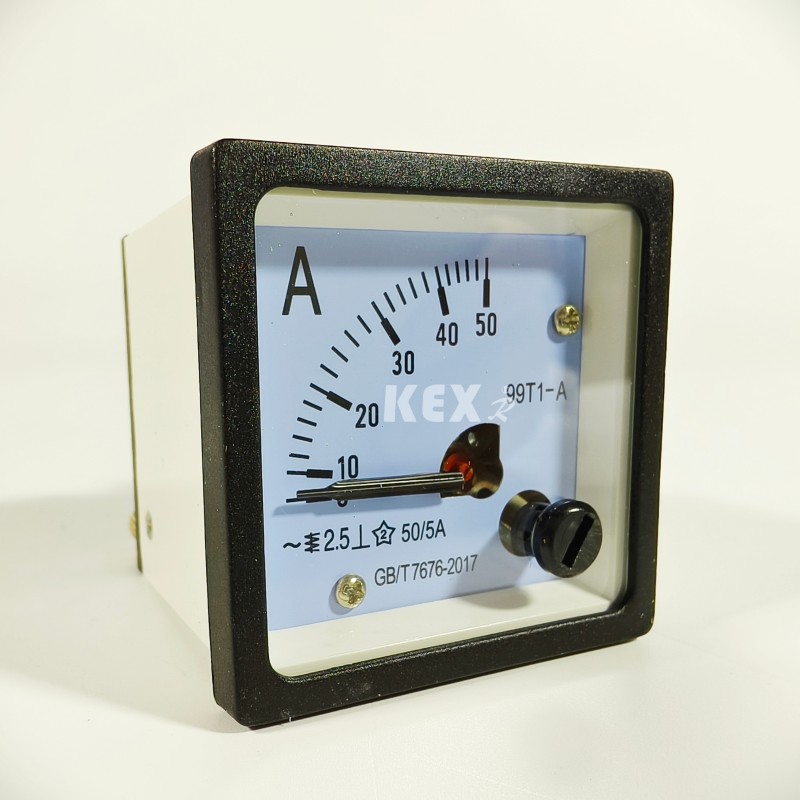

4. Ammeter

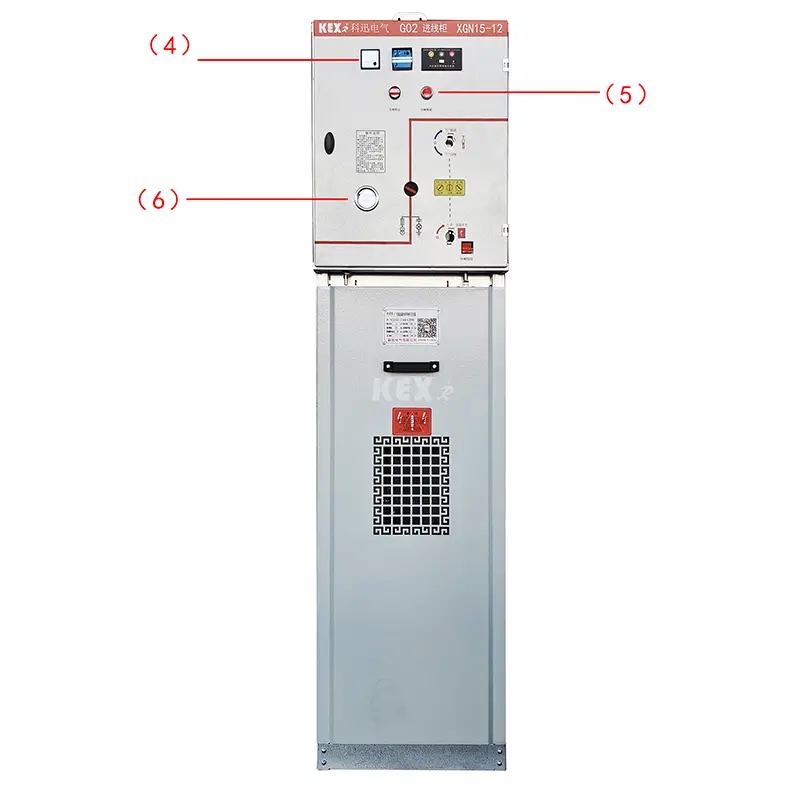

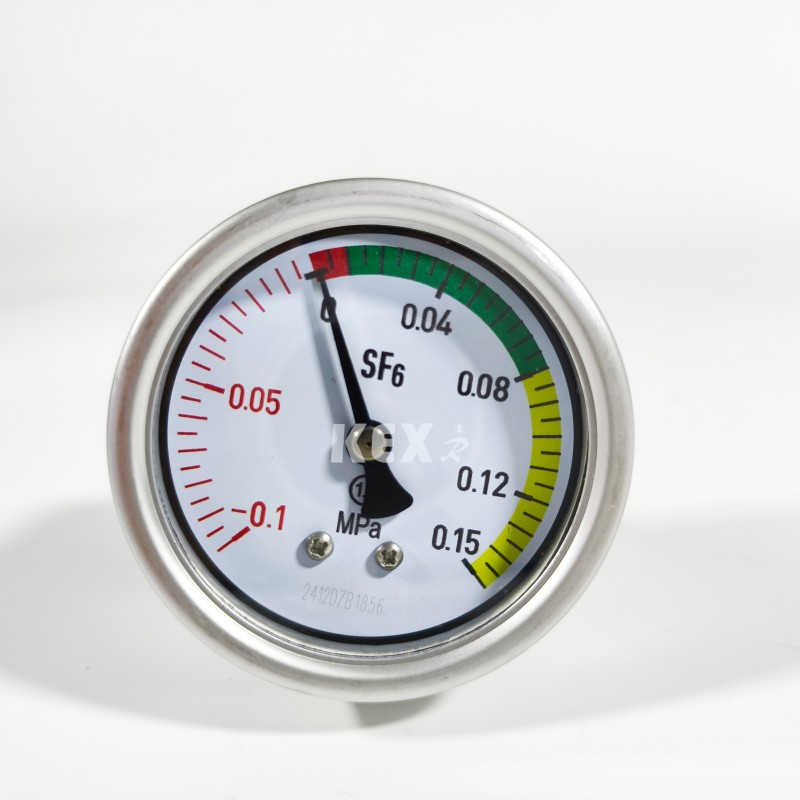

6.Barometer

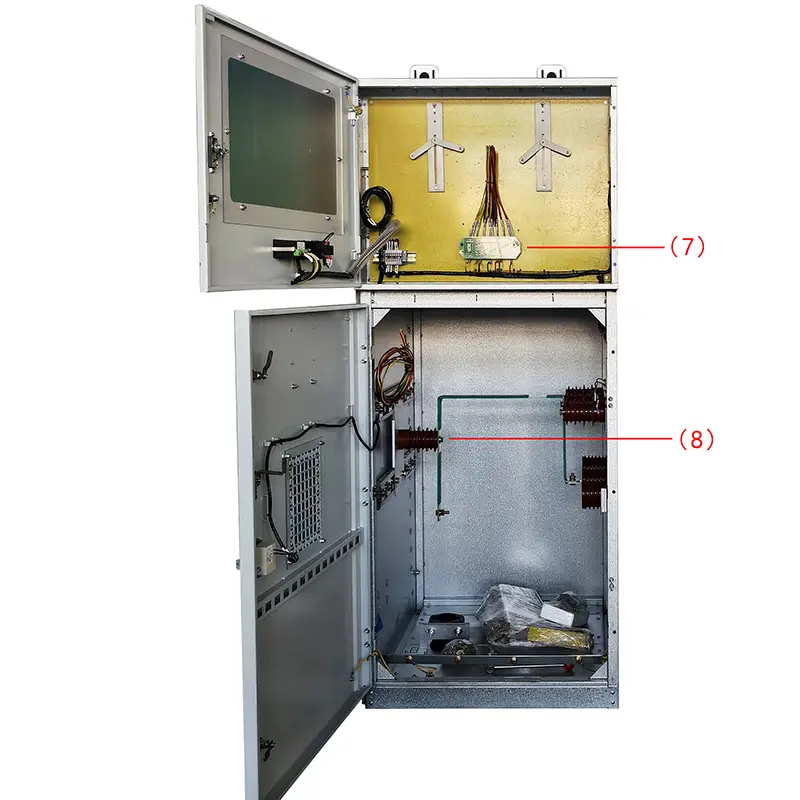

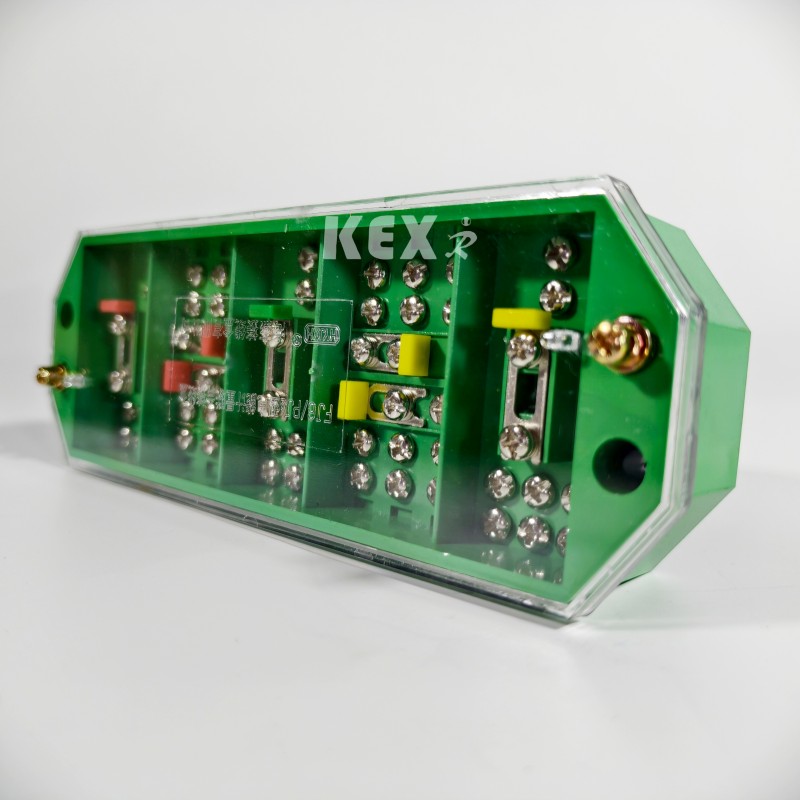

7. 3 Phase 3 wire electrical connector

8.Transmitter

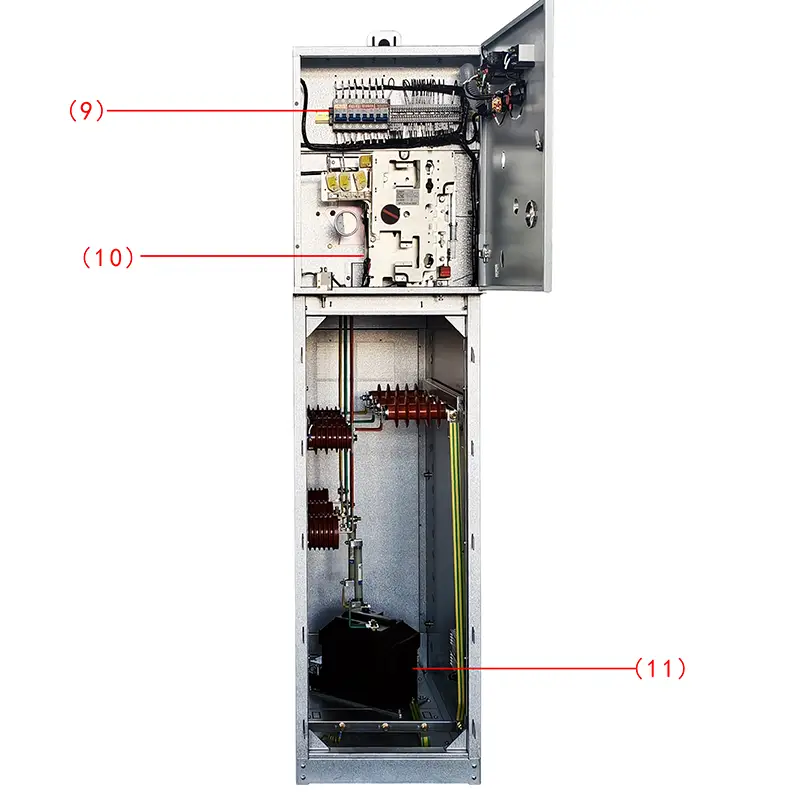

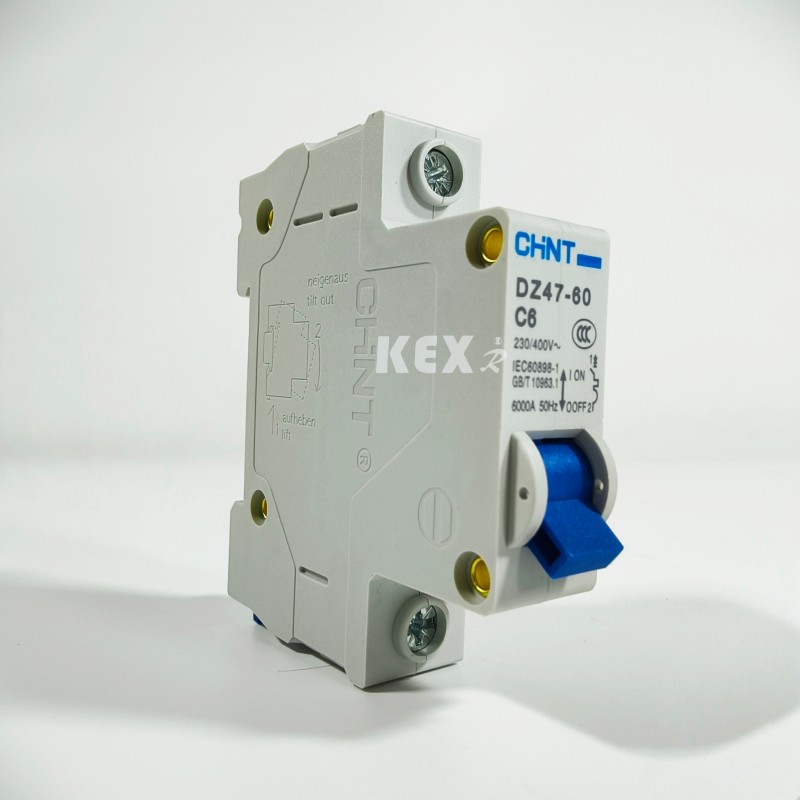

9. Mcb

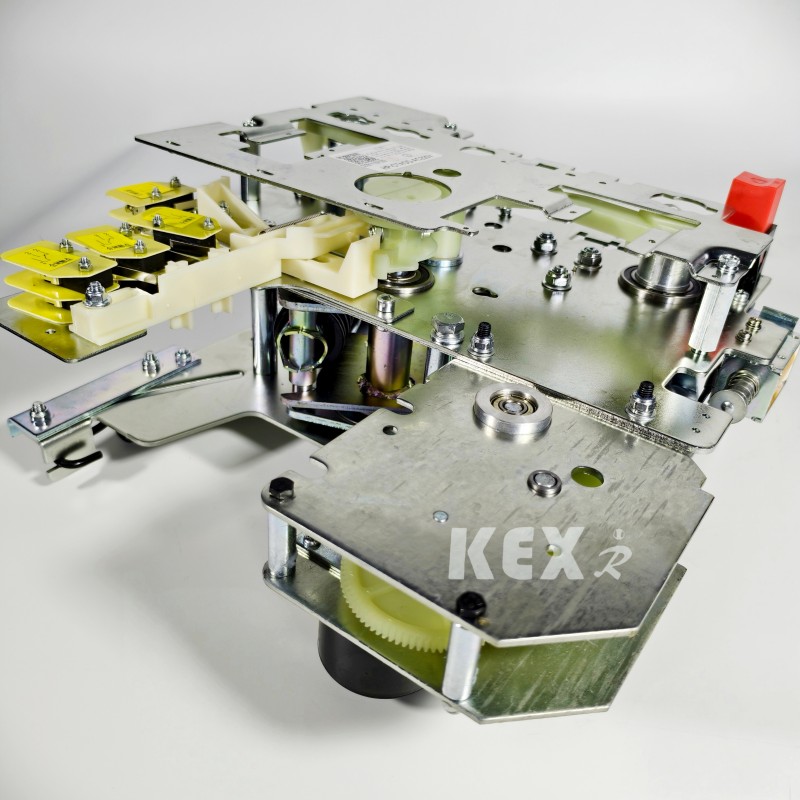

10. Mekanismo ng pagpapatakbo

11.VT

● Paggamit ng mga kundisyon

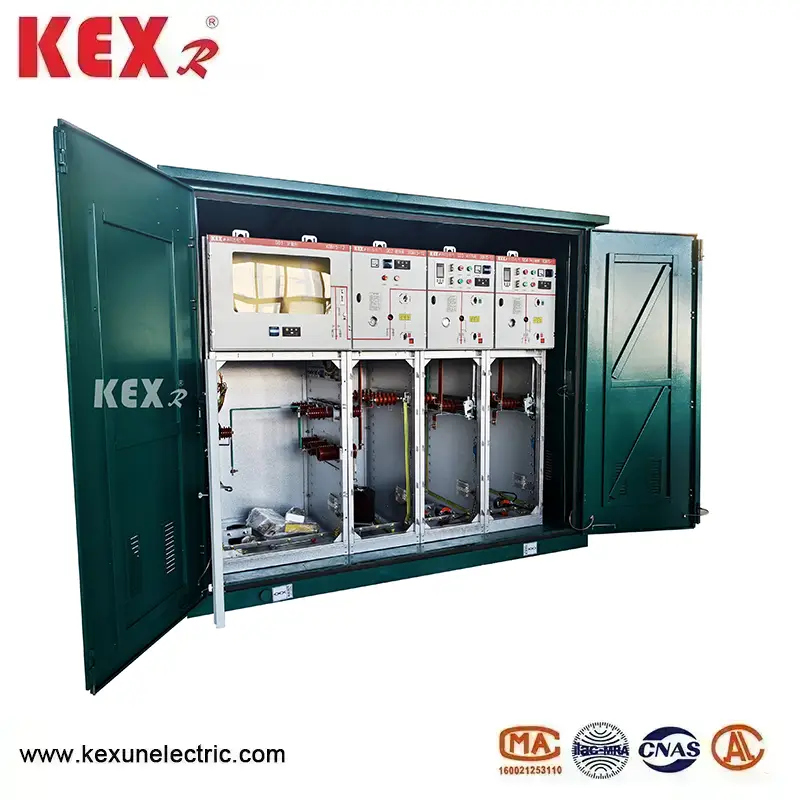

Ang XGN15-12 type modular SF6 Ring Main Unit Cabinet ay isang bagong henerasyon ng compact at expandable metal enclosed switchgear na may sulfur hexafluoride switch bilang pangunahing switch at air insulation para sa buong cabinet. Ito ay may mga katangian ng simpleng istraktura, flexible na operasyon, maaasahang interlock at maginhawang pag-install, at maaaring magbigay ng kasiya-siyang teknikal na solusyon para sa iba't ibang mga aplikasyon at iba't ibang mga kinakailangan ng user. Gumagamit ito ng sensing technology at ang pinakabagong protective relay, kasama ang advanced na teknikal na pagganap at light at flexible assembly scheme, na maaaring ganap na matugunan ang pagbabago ng mga pangangailangan ng merkado.

Ang mga pangunahing switch ng XGN15-12 SF6 Ring Main Unit Cabinet ay gumagamit ng FLN36 at FLN48 ayon sa pagkakabanggit, SF6 load switch at ABB original SFG, at ABB original VD4/S, HD4/S circuit breaker at VS1 circuit breaker ay maaari ding gamitan ayon sa pangangailangan ng mga user.

● Working Environment

◆ Altitude≤1000m

◆Ambient Temperatura -25~40℃

◆Ang average na pang-araw-araw na relatibong halumigmig ay hindi hihigit sa 95%; Ang average na buwanang kamag-anak na kahalumigmigan ay hindi hihigit sa 90%;

◆ Kapasidad ng seismic: 8 degrees;

◆ Walang marahas na vibration at impact, at mga lugar na may sunog, kemikal na kaagnasan at mga panganib sa pagsabog.

● Mga pamantayan

XGN15-12 modular SF6 Ring Main Unit Cabinet ay nakakatugon sa mga pamantayan sa ibaba

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

● Table ng teknikal na parameter ng XGN15-12 type modular SF6 Ring Main Unit Cabinet

● Ang istraktura ng XGN15-12 type modular SF6 Ring Main Unit Cabinet

◆Busbar room: load switch

Ang isang tatlong-istasyon na load switch ay naka-install sa switch room. Ang shell ng load switch ay gawa sa epoxy resin at puno ng sulfur hexafluoride (SF6 ) Ang gas ay isang insulating medium, at ang S6F ay maaaring i-install sa switch room ayon sa mga kinakailangan ng customer. Gas density meter o gas density meter na may alarm contact.

◆Cable room: operating mechanism, interlocking mechanism at low voltage control room.

Ang load switch cabinet ay may sapat na cable room, na pangunahing ginagamit para sa cable connection, upang ang single-core o three-core na mga cable ay maaaring konektado sa pamamagitan ng simpleng unshielded cable heads, at sa parehong oras, lightning arrester, kasalukuyang transpormer, lower grounding switch at iba pang elemento ay maaaring mai-install sa sapat na espasyo. Ayon sa karaniwang disenyo, ang pinto ng aparador ay may observation window at safety interlock device, at ang ilalim na plato ng cable room ay nilagyan ng sealing cover at cable clamp na may suportang frame ng naaangkop na laki. Maaaring alisin ang ilalim na plato at front door frame ng cable room upang mapadali ang pag-install ng cable.

◆ Mekanismo ng pagmamasa, mekanismo ng interlocking at low-pressure control room

Ang mababang boltahe na silid na may interlock ay gumaganap ng papel ng control panel sa parehong oras. Ang mababang boltahe na silid ay nilagyan ng spring operating mechanism na may indicator ng posisyon, mechanical interlock at device, at maaari ding nilagyan ng mga auxiliary contact, tripping coil, emergency tripping mechanism, capacitive live display, key lock at electric operating device. Kasabay nito, ang espasyo sa silid na may mababang boltahe ay maaari ding nilagyan ng control circuit, instrumento sa pagsukat at proteksiyon na relay. Ang cabinet na may lapad na 750mm ay may dalawang magkatulad na silid na mababa ang boltahe, na maaaring nilagyan ng higit pang mga accessory. Ang buong XGN15 switch cabinet ay maaaring nahahati sa dalawang bahagi, ang itaas na bahagi ng cabinet ay may kasamang bus room, load switch, operating mechanism at low-voltage room, na nakahiwalay sa lower cable room. Samakatuwid, ang mga kagamitan na naka-install sa itaas na yunit ay maaaring ligtas at maginhawang ma-overhaul at mabago, at ang buong itaas na yunit ay maaaring mapalitan.

◆ Busbar room

Ang silid ng busbar ay nakaayos sa itaas na bahagi ng kabinet. Sa silid ng bus, ang mga pangunahing bus ay magkakaugnay at tumatakbo sa buong hilera ng switchgear.

● Ang mga pangunahing bahagi ng XGN15-12 type modular SF6 Ring Main Unit Cabinet

▶FLN36 type SF6 load switch ay binuo at ginawa para sa kumpanya sa pamamagitan ng pagpapakilala ng dayuhang teknolohiya at ayon sa mga kinakailangan ng domestic power system，ito ay may tatlong gumaganang estado：Pagsasara, pagbubukas at saligan

▶Ang mga dynamic at static na contact ng load switch ay inilalagay sa die-casting epoxy resin shell na may reinforced structure, ang SF6 gas ay ginagamit bilang arc extinguishing medium, at ang air pressure ay 14bar. Ang bawat load switch ay selyadong at walang maintenance, at ang barometer ay maaaring piliin nang hiwalay. Ang paraan ng pag-install ng load switch ay ang paglalagay ng steel partition sa pagitan ng cable room at ng bus room, at i-install ito nang pahalang upang matugunan ang pinakamahigpit na kinakailangan sa kaligtasan para sa operasyon at pagpapanatili. Kung ang arcing ay nangyayari sa loob, mayroong isang structural weak point sa likod ng load switch shell, na kung saan ay hugasan ang layo, at pagkatapos ay ang arc discharge valve sa cabinet ay hugasan ang layo upang gabayan ang over pressure airflow sa labas ng cabinet.

▶Ang SF6 load switch ay may dalawang operating mechanism: Single spring operating mechanism (K-type) at double spring operating mechanism (A-type), ang electric mechanism ay maaaring idagdag sa dalawang uri ng operating mechanism sa itaas upang maisakatuparan ang remote electric control.

●Mga scheme para piliin

□Halimbawa na Scheme 1

◆Karaniwang Configuration at Mga Katangian

▶630A Bus

▶Load switch:FLN36-12D/T630-20

▶Tatlong istasyon ng load switch (pagsasara, paghihiwalay, saligan) o two-station switch (pagsasara, paghihiwalay)

▶Ang mga visual na bintana ay naka-install sa operating dulo ng switch.

▶Ang pangunahing switch at grounding switch ay pinapatakbo ng dalawang magkahiwalay na butas ng operasyon at ang isa't isa ay self-locking.

▶Indikasyon ng posisyon ng load switch at grounding switch

▶Lumipat ng katawan gamit ang capacitive voltage indicator

▶SF6 gas pressure gauge na may density relay

▶Grounding switch na nakakabit sa front panel ng cable room

◆ Opsyonal na pagsasaayos at mga tampok

▶Nakareserbang Extension ng Bus

▶Load switching operation motor:AC220V/110V DC220V/110V/48V

▶Short Circuit at Grounding Fault Indicator

▶Lightning Protection Device (Uri ng Pamamahagi, Uri ng Power Plant, Uri ng Pagpapalabas)

▶Pagsukat ng CT at Metro

▶Voltage Transformer PT para sa Operating Power Supply

▶AC110V/220V Live Grounding Closure ng Inlet Line (Grounding Switch at Lower Gate ng Closed Grounding Closure kapag ang Lower Cable ay Live)

▶ Pantulong na Contact: Pangunahing Switch 4NO+4NC Grounding Switch 2NO+2NC

□Halimbawa na Scheme 2

◆ Karaniwang Configuration at Mga Katangian·

▶630A pangunahing busbar

▶Load switch:FLN36-12D/T100-50

▶Tatlong istasyon ng load switch (pagsasara, paghihiwalay at pag-ground)

▶Tatlong istasyon ng load switch,fuse head at fuse end grounding switch

▶Para sa mechanical linkage

▶Fuse trip indication at remote signal transmission

▶May naka-install na visual window sa switch operating end.

▶Ang pangunahing switch at grounding switch ay pinapatakbo ng dalawang magkahiwalay na butas ng operasyon at ang isa't isa ay self-locking.

▶Indikasyon ng posisyon ng load switch at grounding switch

▶Lumipat ng katawan gamit ang capacitive voltage indicator

▶SF6 gas pressure gauge na may density relay

▶Grounding switch na nakakabit sa front panel ng cable room

◆ Opsyonal na pagsasaayos at mga tampok

▶Nakareserbang Extension ng Bus

▶Load switching operation motor:AC220V/110V DC220V/110V/48V

▶Short at Grounded Fault Indicator

▶Pagsukat ng CT at Metro

▶Loss Voltage Trip AC220V

▶Overcurrent disconnector:GL25/5

▶Mga pantulong na contact:pangunahing switch 4NO+4NC grounding switch 2NO+NC

▶Trip coil:AC220V/110V DC220V/110V/48V

▶Fuse Fuse (Fault Signal):1NO

▶Pressure gauge na may signal:1NO

□Halimbawa na Scheme 3

Pangunahing Programa Numero D07

◆Karaniwang Configuration at Mga Katangian

▶Dalawang LZZBJ9 Kasalukuyang Transformer

▶Dalawang JDZ Voltage Transformer

▶Protektahan ang PT fuse

▶Pagkakabit ng front panel ng cable room

◆Opsyonal na pagsasaayos at mga tampok

▶AVoltmeter na may Switch

▶Isang ammeter na may switch

▶3 CT ,3 PT

▶Capacitive Voltage Indicator na Nagsasaad ng Live Switchgear Cabinet

▶Watt hour meter

▶ Negatibong kontrol
