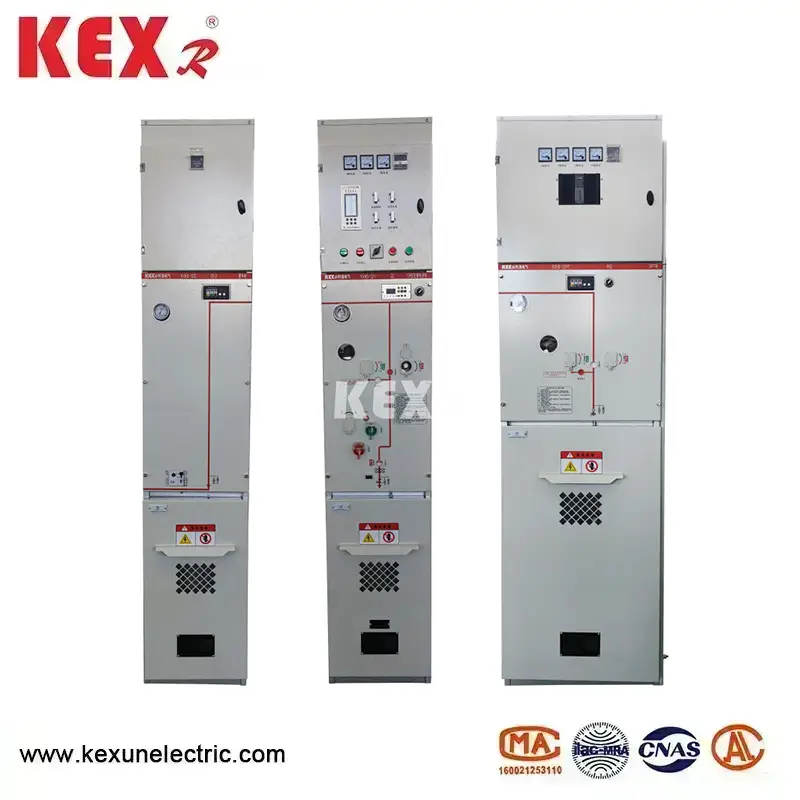

Pangkapaligiran na Gas Insulate Switchgear Cabinet
Ang Environmental Friendly Gas Insulate Switchgear Cabinet na ginawa ng pabrika ng China na Kexun Electric Co., Ltd ay may mga katangian ng simpleng istraktura, nababaluktot na operasyon, maaasahang interlocking at maginhawang pag-install, at angkop lalo na para sa pamamahagi ng kuryente sa mga urban residential area, maliliit na pangalawang substation, switching station, cable branch box, box-type na substation, industriyal at mining na negosyo, mga negosyong pang-industriya, pang-industriya at pagmimina, paliparan, pang-industriya at pagmimina. istadyum, riles, lagusan at iba pang lugar.
Modelo: KXHB-12
Brand: KEXR
Modelo: KXHB-12
Brand: KEXR

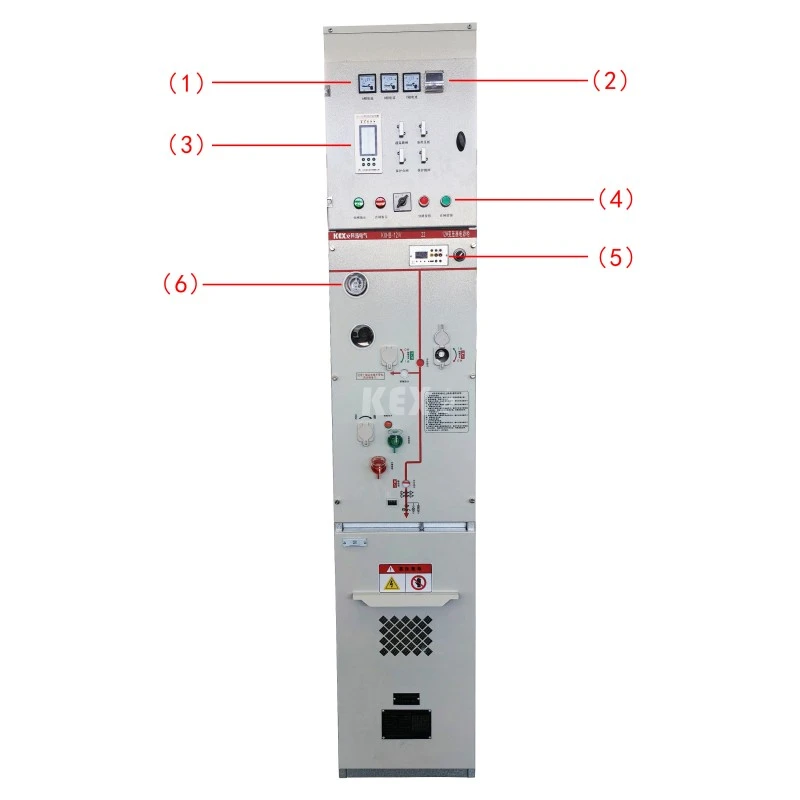

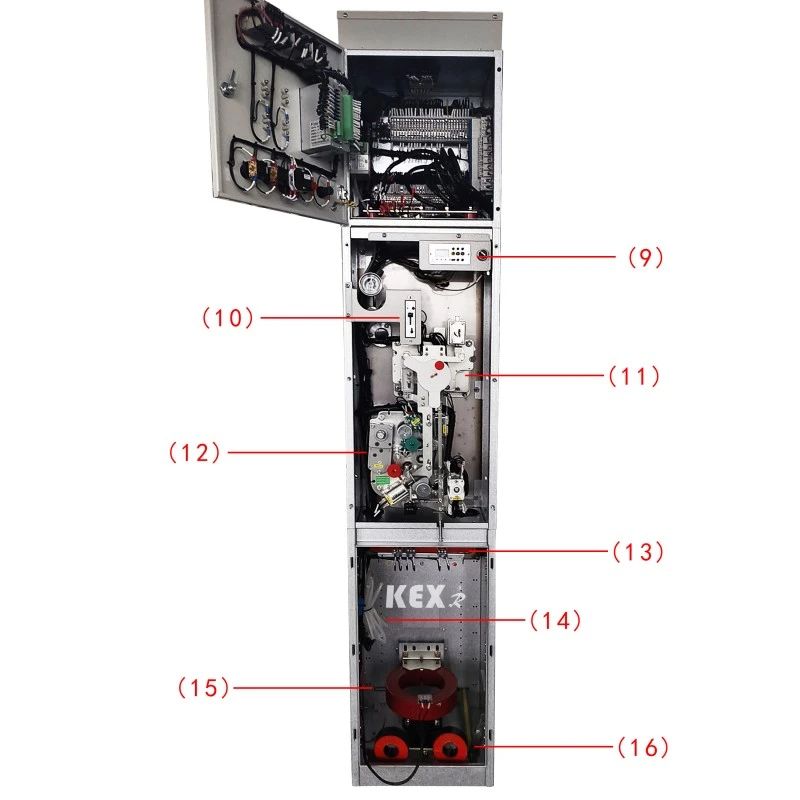

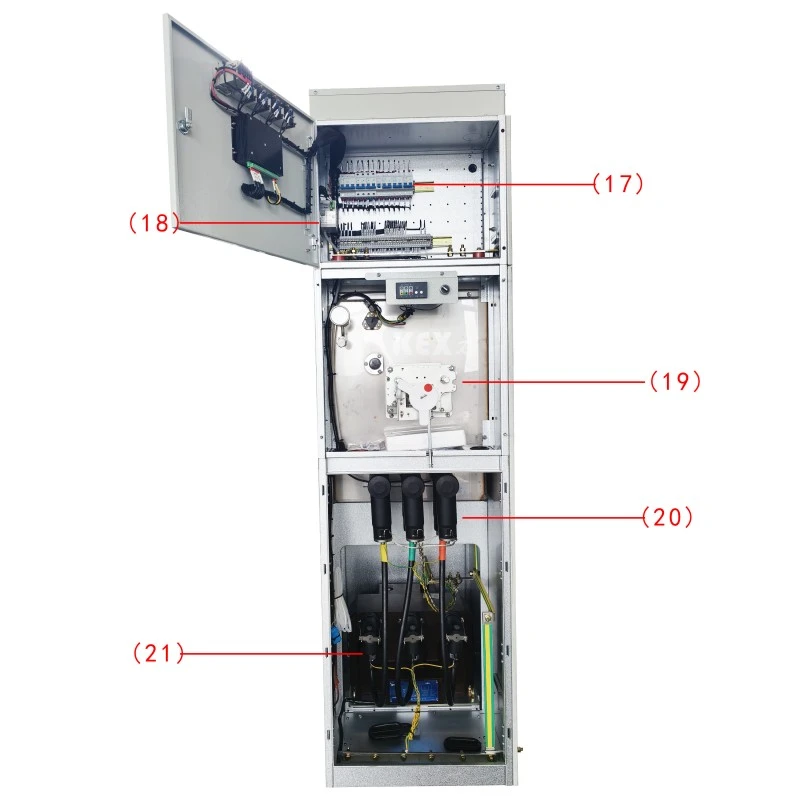

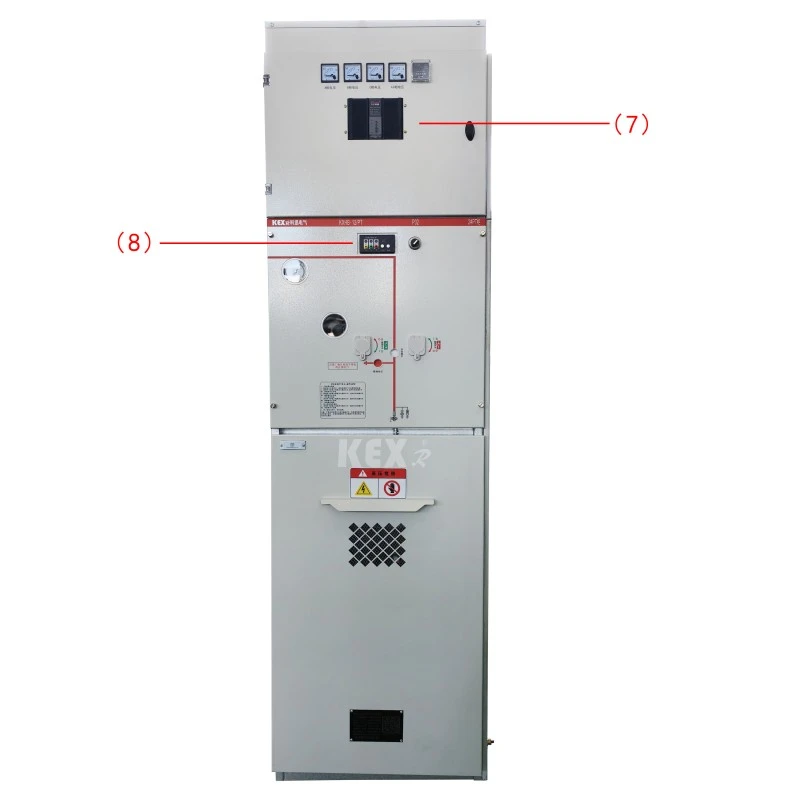

● Mga bahagi

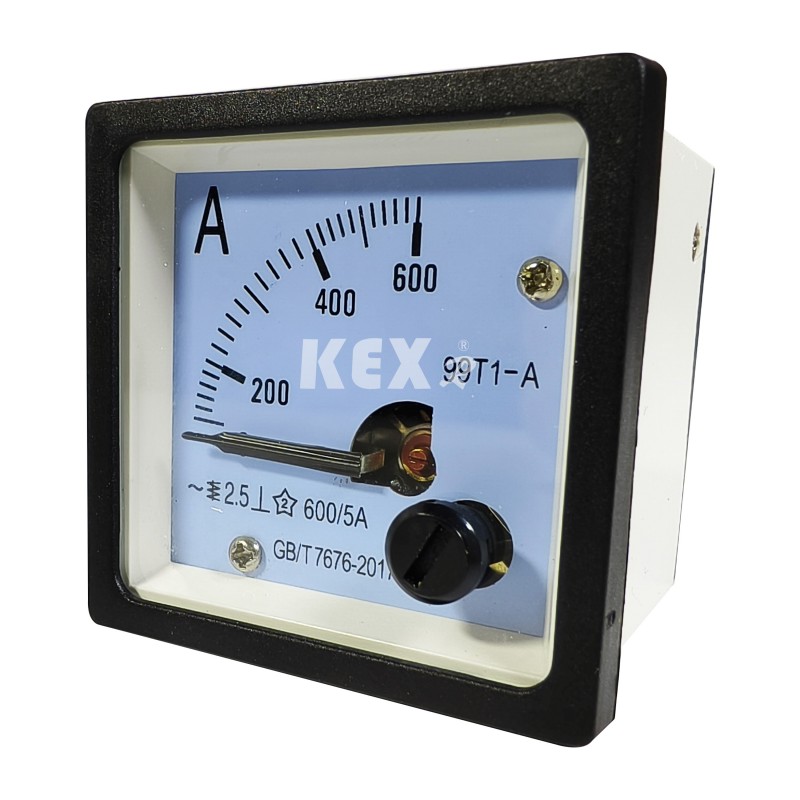

1.Ammeter

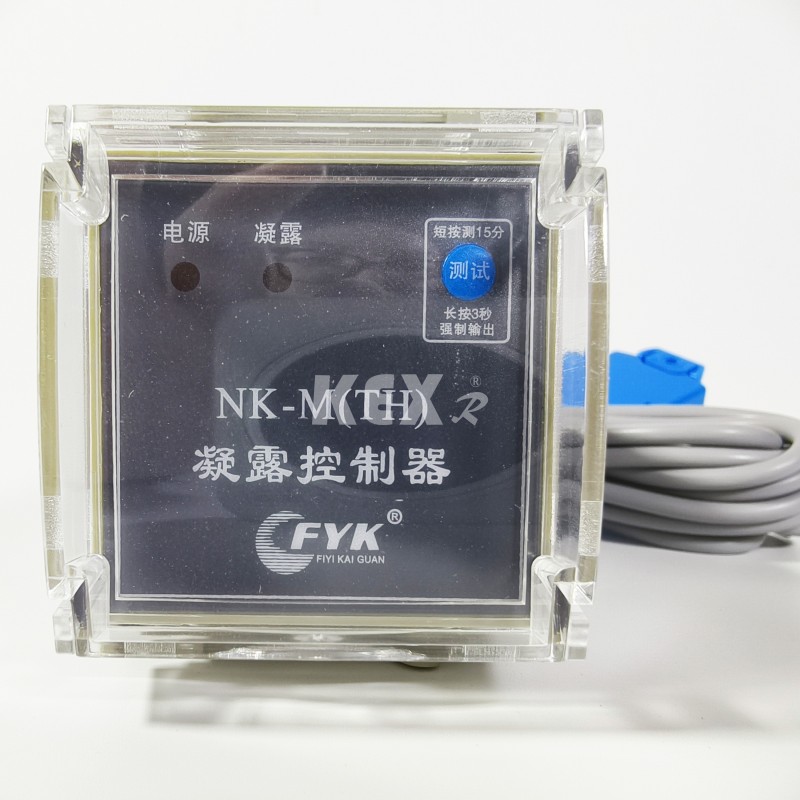

2.Condensation controller

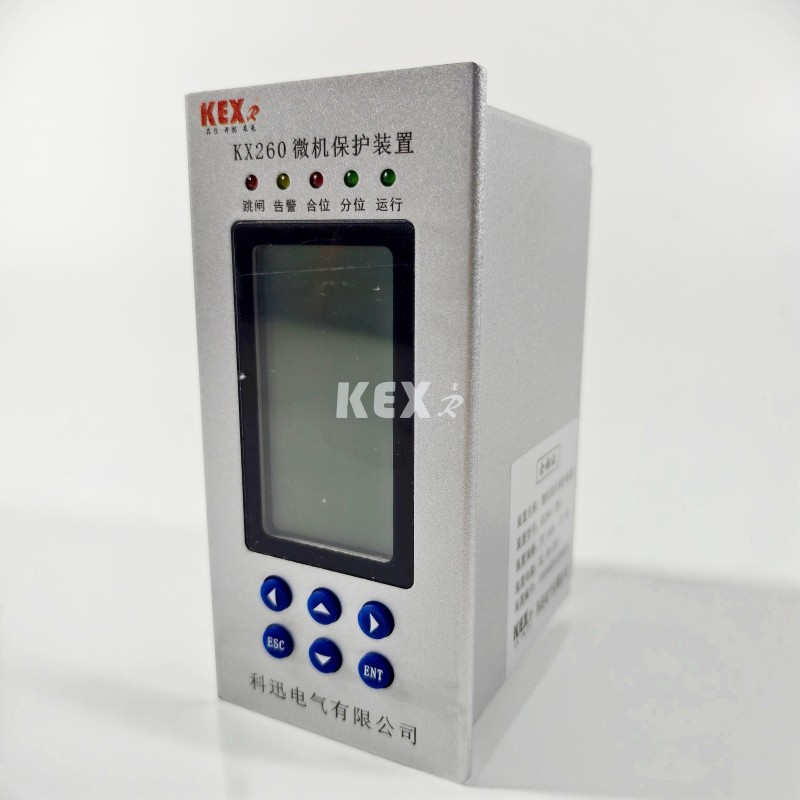

3.Aparato sa proteksyon ng microcomputer

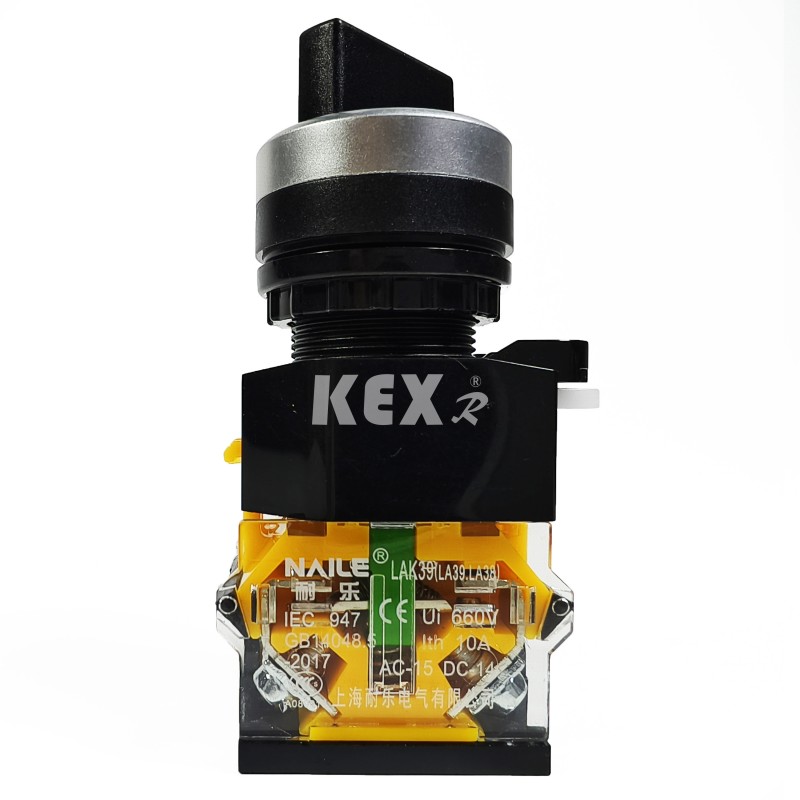

4. Pindutan

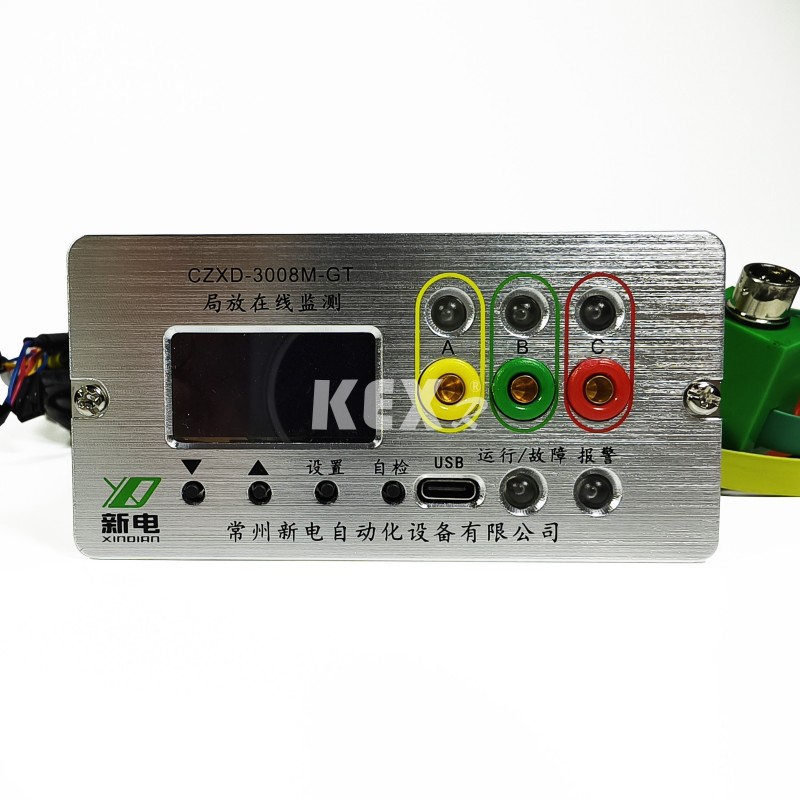

5.Partial discharge detector

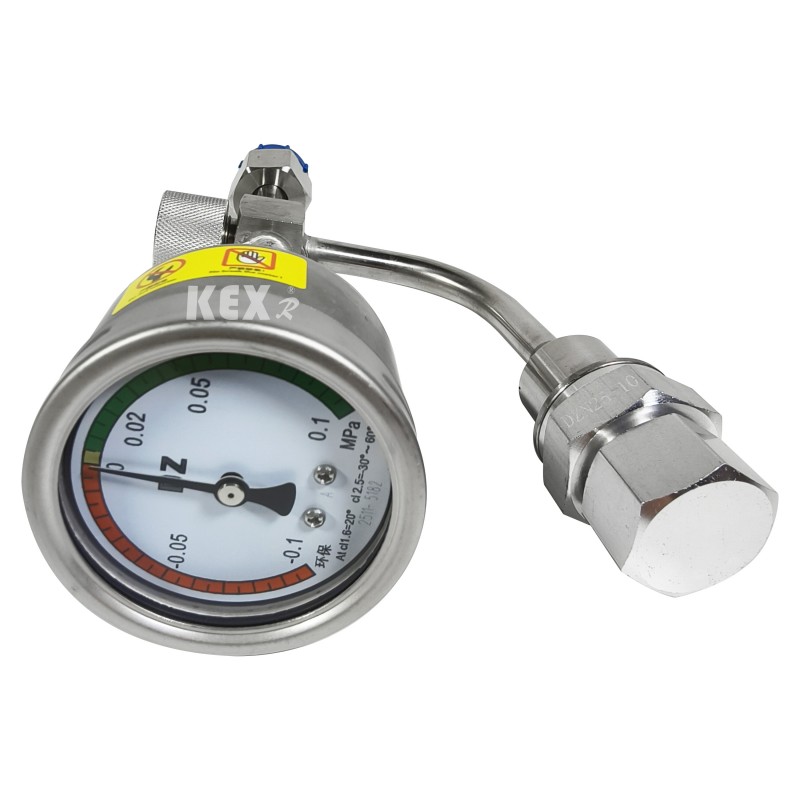

6.Barometer

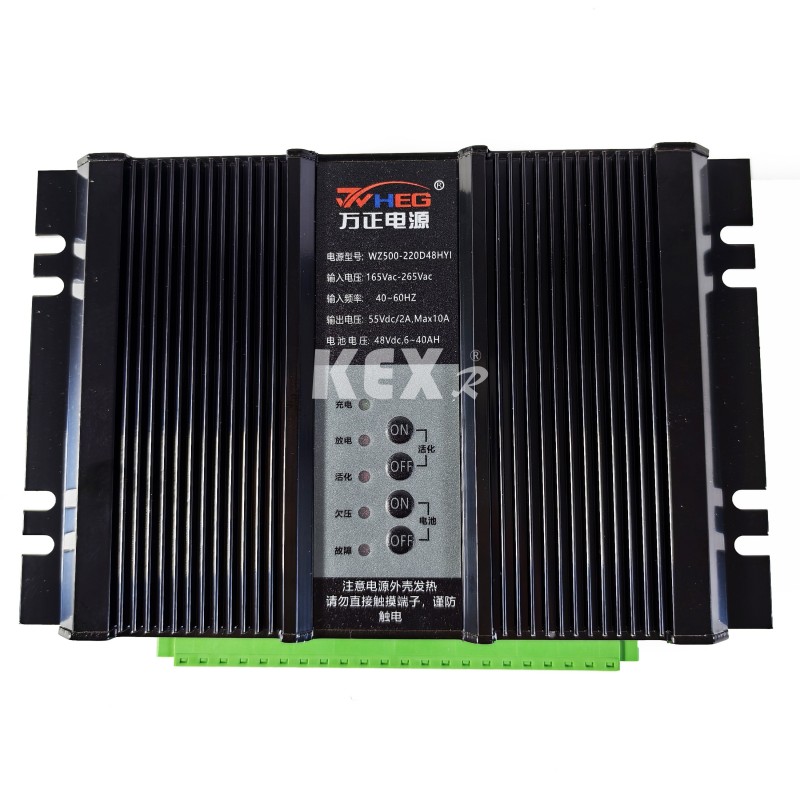

7.Suplay ng kuryente

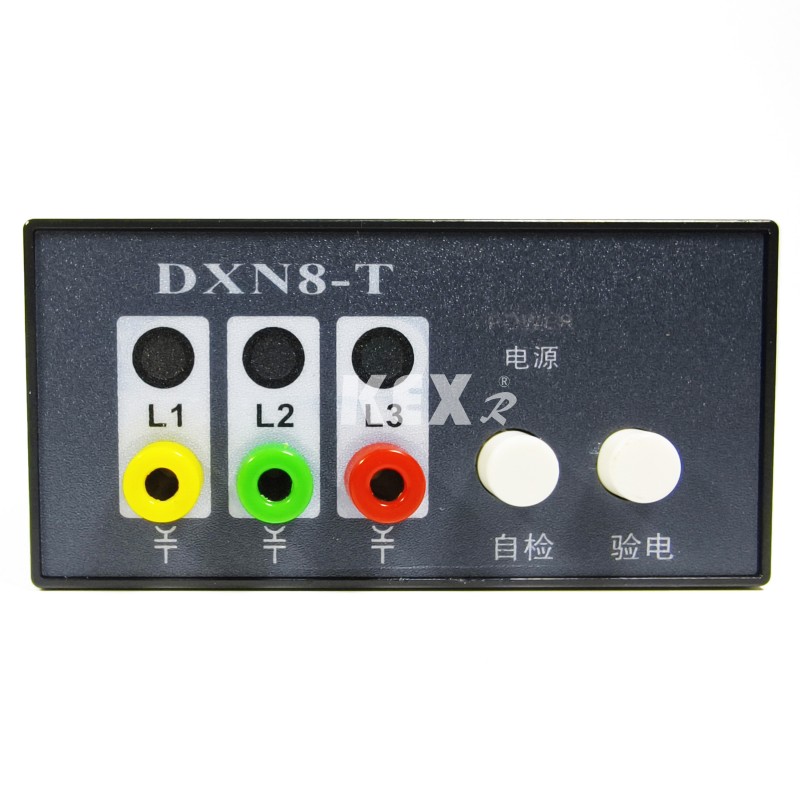

8. Naka-charge na display

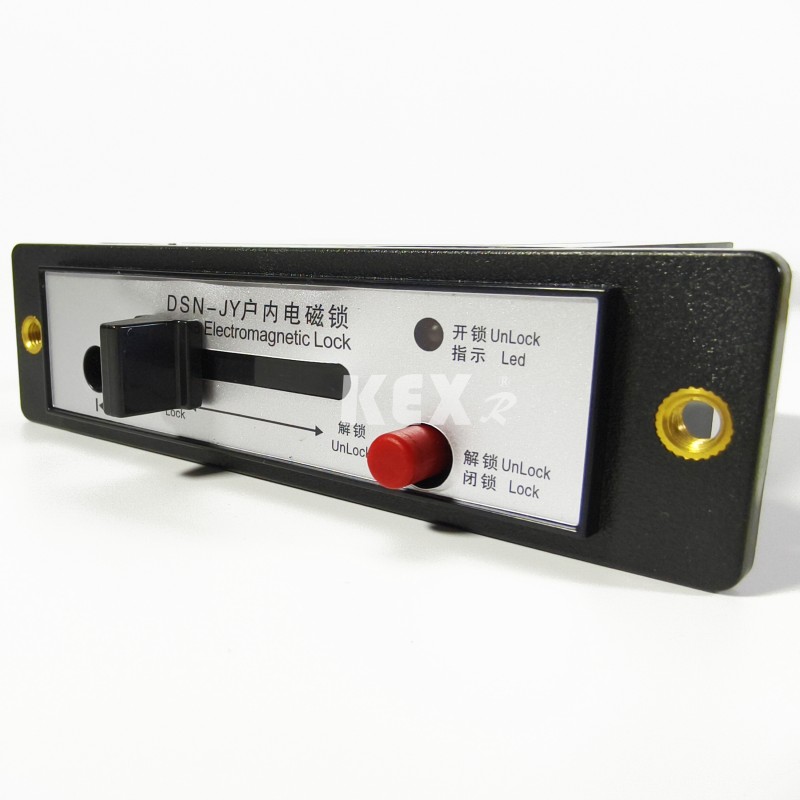

10.Electromagnetic lock

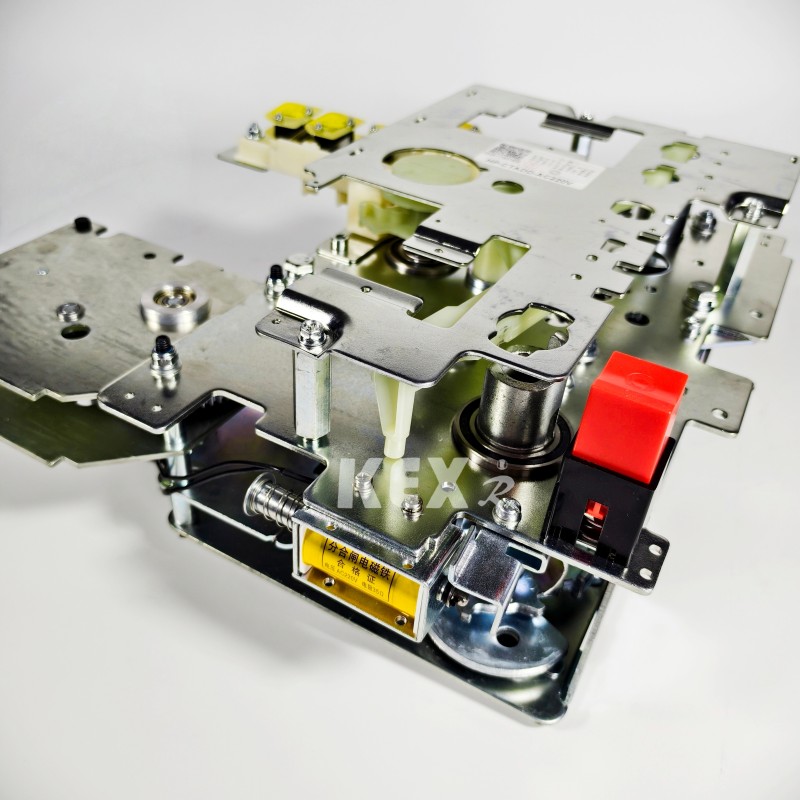

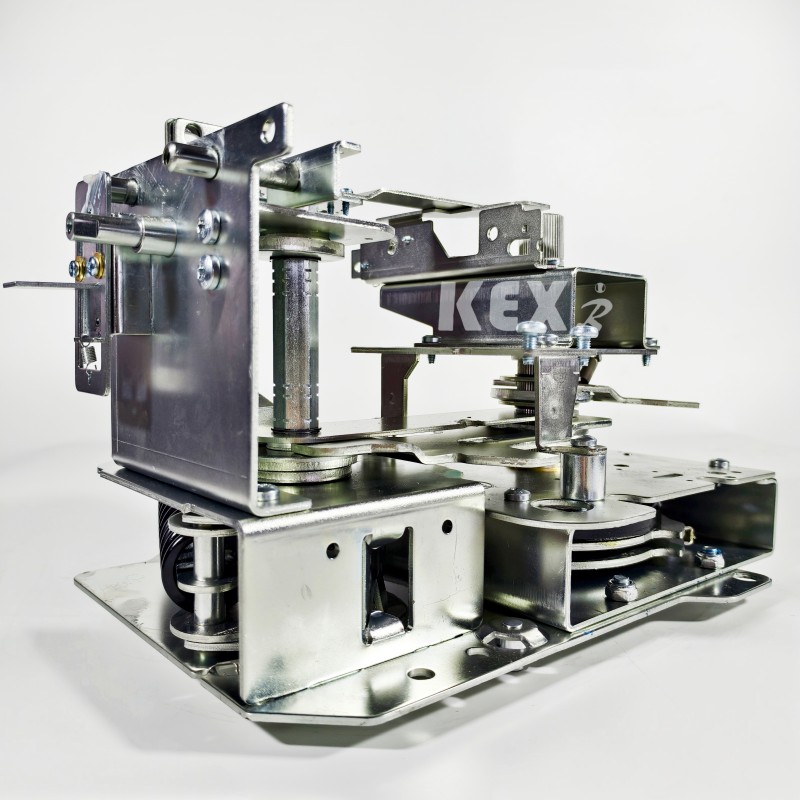

11. Manu-manong mekanismo ng pagpapatakbo
12.Electric operating mekanismo

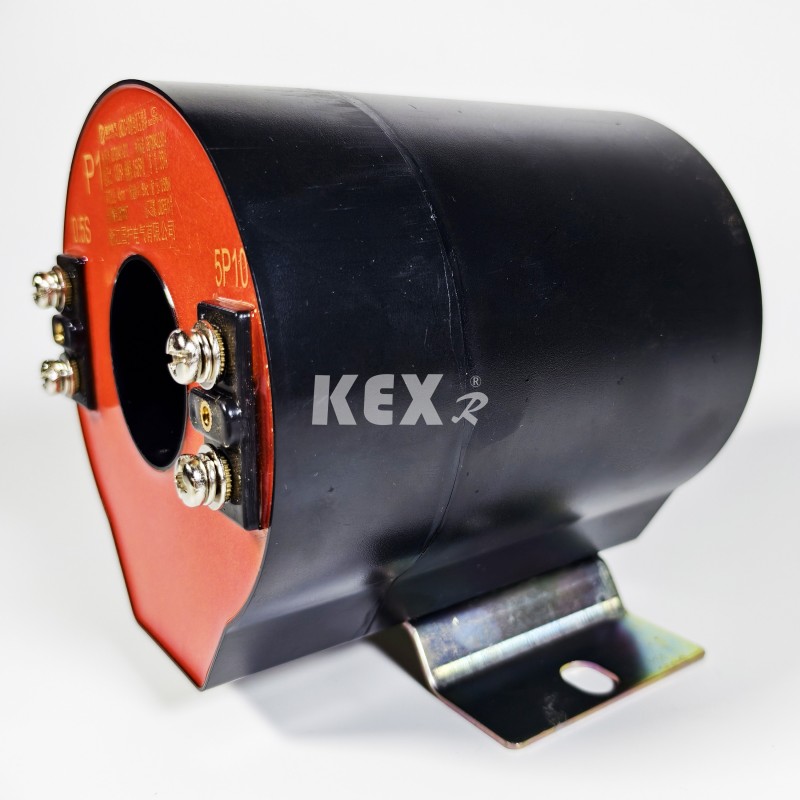

16. CT

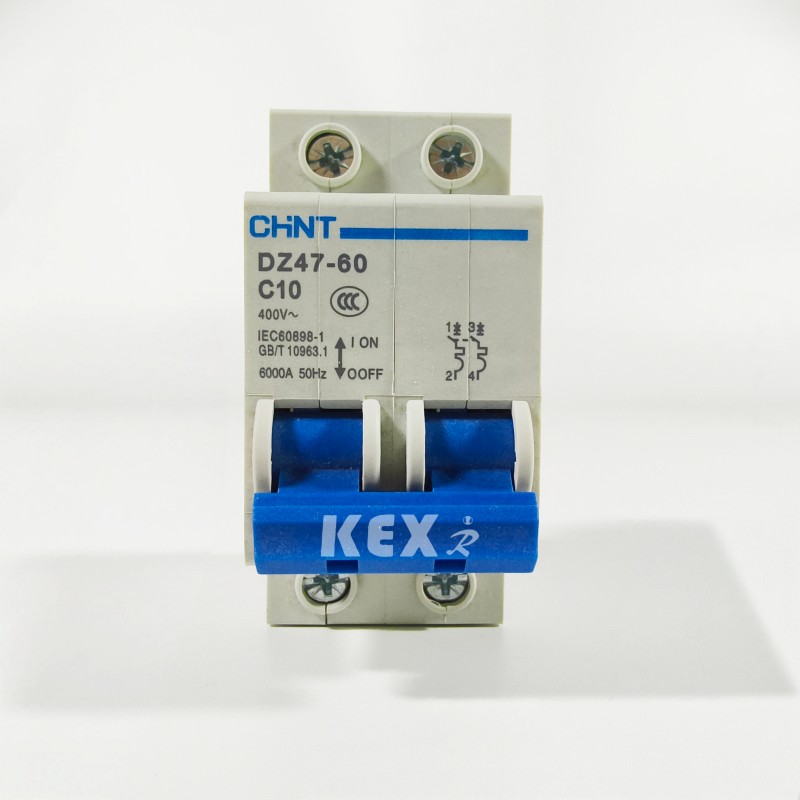

17.MCB

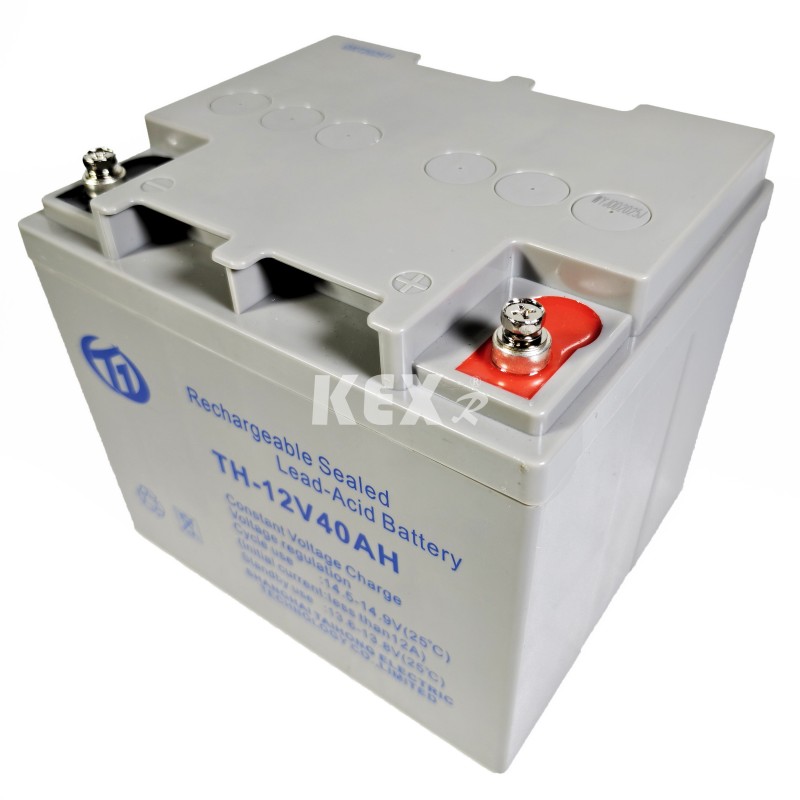

18.imbakang baterya

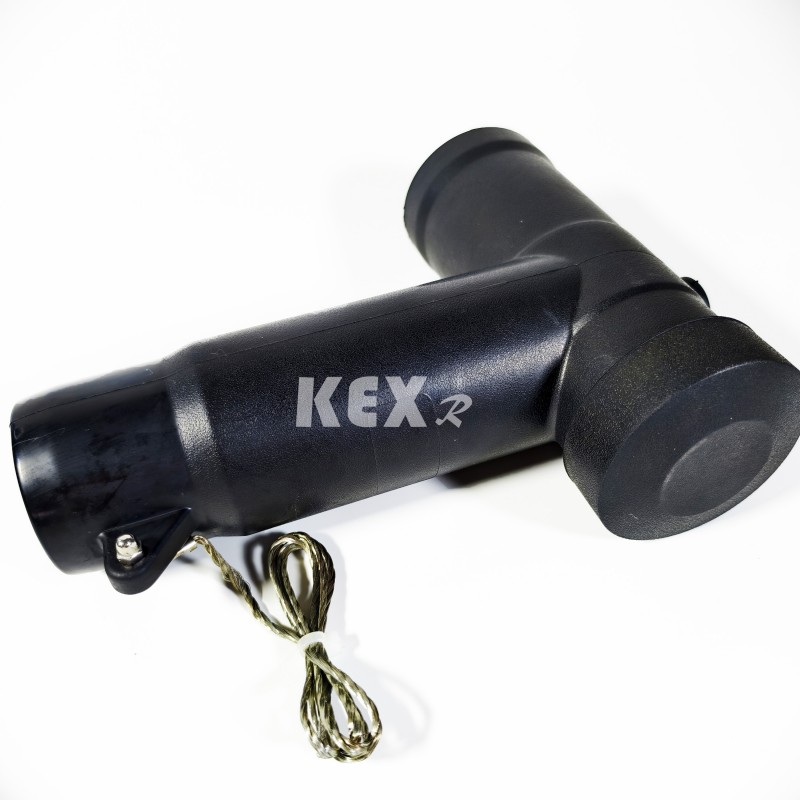

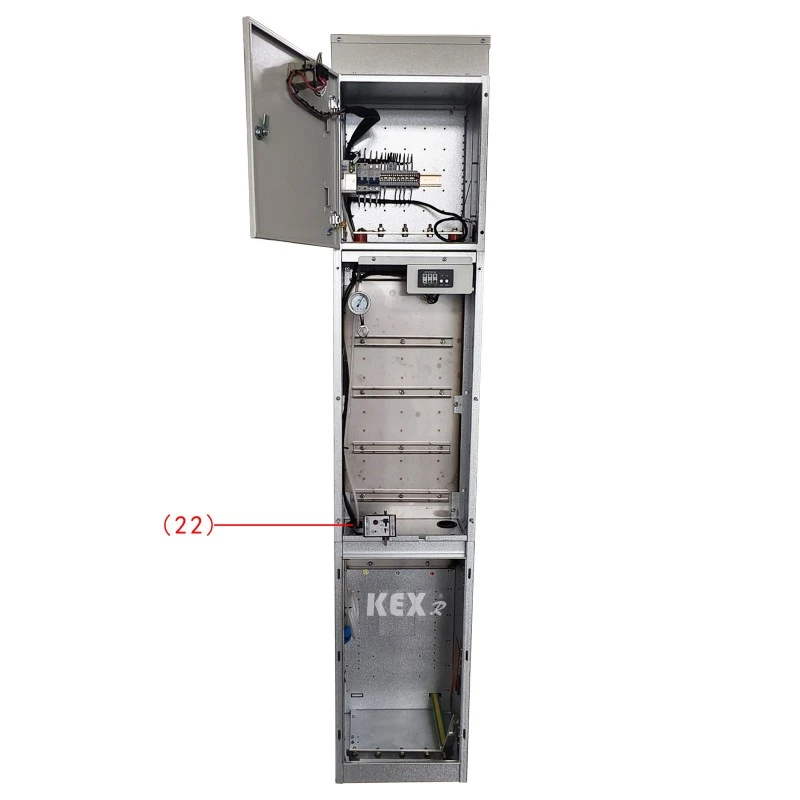

20. Cable plug
● Mga kundisyon ng paggamit
◆ Temperatura:-25~45℃
◆ Max araw-araw na temperatura: 35 ℃
◆ IP degree：Siningil na body seal IP67, lumipat ng cabinet shell IP4x
◆Ang nakapalibot na hangin ng Environmental friendly gas insulate switchgear cabinet ay hindi dapat halatang marumi ng corrosive combustible gas at water vapor.
◆Walang madalas na marahas na lugar ng panginginig ng boses, at ang malupit na disenyo sa ilalim ng malupit na bahagi ay nakakatugon sa iba't ibang mga kinakailangan.
● Mga Pamantayan
KXHB-12 type Environmental friendly gas insulate switchgear cabinet ay nakakatugon sa mga pamantayan sa ibaba
◆Mga karaniwang teknikal na kinakailangan ng GB/T 1022 na pamantayan para sa high-voltage switchgear at controlgear. ◆ GB/T39063640.5kV AC metal na nakapaloob na switchgear at control equipment.
◆ GB/T1985 High-voltage AC isolating switch at grounding switch
◆ GB/T38043.6-40.5kV AC high-voltage load switch
◆ GB/T1984 High-voltage AC circuit breaker
◆ GB/T4208 IP code ng antas ng proteksyon ng shell
◆ GB/T7354 Pagsukat ng Bahagyang Paglabas
◆ GB/T311.1 Koordinasyon ng pagkakabukod Bahagi 1: Kahulugan, mga prinsipyo at panuntunan
● Talaan ng teknikal na parameter ng Environmental friendly na gas insulate switchgear cabinet
◆ Circuit breaker Cabinet
|
item |
Yunit |
Data |
|||
|
Na-rate na Boltahe |
KV |
12 |
|||
|
Na-rate na Dalas |
HZ |
50 |
|||
|
Na-rate na antas ng insulate |
1Min ang dalas ng pagtatrabaho makatiis Boltahe |
To groud, phase to phase |
KV |
42 |
|
|
Break |
48 |
||||
|
Ang salpok ng pag-iilaw ay lumalaban sa boltahe（peak） |
To groud, phase to phase |
KV |
75 |
||
|
Break |
85 |
||||
|
1min power frequency makatiis ng boltahe ng auxiliary/control circuit (sa lupa) |
KV |
2 |
|||
|
Na-rate na Kasalukuyan |
A |
630 |
|||
|
Na-rate na panandaliang makatiis sa kasalukuyang（virtual na halaga） |
Pangunahing circuit/Earthing switch |
kA |
25/4s |
||
|
Earthing circuit |
kA |
21.7/4s |
|||
|
Na-rate na peak makatiis sa kasalukuyang |
Pangunahing circuit/Earthing switch |
kA |
63 |
||
|
Earthing circuit |
kA |
54.5 |
|||
|
Rated short circuit break kasalukuyang at oras |
kA/Oras |
25/30 |
|||
|
Rated short circuit closing current (peak) |
kA |
63 |
|||
|
Rated cable charging break current |
A |
25 |
|||
|
Na-rate na sequence ng pagpapatakbo ng breaker O-0.3s-CO-180s-CO |
|
|
|||
|
Buhay na mekanikal |
Breaker / Disconnector |
Oras |
10000/3000 |
||
|
IP degree |
Selyadong kahon |
|
IP67 |
||
|
Shell ng switchgear |
|
IP4X |
|||
|
Boltahe ng gas |
Na-rate na antas ng pag-charge ng gas (20℃, gauge voltage) |
Mpa |
0.02 |
||
|
Rated gas Min function level (20℃, gauge voltage) |
Mpa |
0 |
|||
|
Pagganap ng pagbubuklod, |
Taunang rate ng pagtagas |
%/Taon |
≤0.05 |
||
◆Load switch cabinet
|
item |
Yunit |
Data |
|||
|
Na-rate na Boltahe |
KV |
12 |
|||
|
Na-rate na Dalas |
HZ |
50 |
|||
|
Na-rate na antas ng insulate |
1Min ang dalas ng pagtatrabaho makatiis Boltahe |
|
KV
|
|
|
|
|
|
||||
|
Ang salpok ng pag-iilaw ay lumalaban sa boltahe（peak） |
|
KV
|
|
||
|
|
|
||||
|
1min power frequency makatiis ng boltahe ng auxiliary/control circuit (sa lupa) |
KV |
2 |
|||
|
Na-rate na Kasalukuyan |
A |
630 |
|||
|
Na-rate na panandaliang makatiis sa kasalukuyang（virtual na halaga） |
Pangunahing circuit/Earthing switch |
KA |
25/4s |
||
|
Earthing circuit |
KA |
21.7/4s |
|||
|
Na-rate na peak makatiis sa kasalukuyang |
Pangunahing circuit/Earthing switch |
KA |
63 |
||
|
Earthing circuit |
KA |
54.5 |
|||
|
Rated short circuit closing current (peak) |
I-load ang switch/Earthing switch |
KA |
63 |
||
|
Na-rate na aktibong load na nakakaabala sa kasalukuyang |
A |
630 |
|||
|
Na-rate na closed-loop na nakakaabala sa kasalukuyang |
A |
630 |
|||
|
5% Na-rate ang aktibong load na nakakaabala sa kasalukuyang |
A |
31.5 |
|||
|
Rated cable charging break current |
A |
10 |
|||
|
Na-rate ang mga oras ng pahinga ng aktibong pagkarga |
Oras |
100 |
|||
|
Ground fault current breaking |
A/Oras |
31.5/10 |
|||
|
Ang charging current ng mga linya at cable ay nakadiskonekta sa ilalim ng kondisyon ng ground fault. |
A/Oras |
17.4/10 |
|||
|
Buhay na mekanikal |
Breaker / Disconnector |
A/Oras |
10000/3000 |
||
|
IP degree |
Selyadong kahon |
|
IP67 |
||
|
Shell ng switchgear |
|
IP4X |
|||
|
Boltahe ng gas |
Na-rate na antas ng pag-charge ng gas (20℃, gauge voltage) |
Mpa |
0.02 |
||
|
Rated gas Min function level (20℃, gauge voltage) |
Mpa |
0 |
|||
|
Pagganap ng pagbubuklod, |
Taunang rate ng pagtagas |
%/Taon |
≤0.05 |
||
● scheme ng pagsasaayos ng cabinet
○ Scheme 1

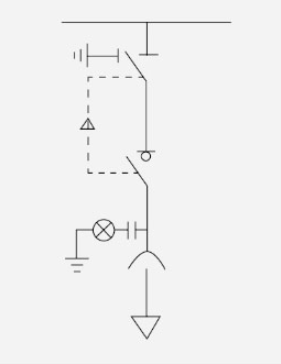

CL650mm
◆Mga pangunahing accessory
▶ I-load ang switch
▶Two-Station Isolating Switch
▶Live display meter
▶Karaniwang Busbar
▶Hawak ng operasyon
▶Makipag-ugnayan sa Busbar
◇opsyonal na mga accessory
▶Electric operating mechanism
▶ Instrumento ng digital na display
▶ DC power supply electromagnetic lock pointer instrumento

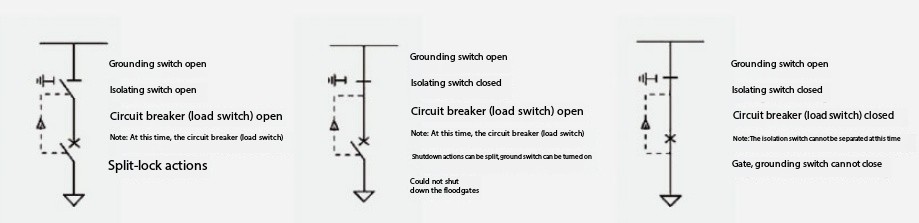

▶Tatlo sa dalawang mechanical interlocking
▶On-line na pagsubaybay ng arrester Mababang boltahe na silid
▶ Instrumento ng digital na display
▶Passive na proteksyon
▶Pagtaas ng upuan
▶ Rectifier module
▶Mababang boltahe na silid
▶Dalawa sa isang mekanikal na interlock lightning arrester
▶ DC power supply (12h-24Ah) instrumento ng pointer electromagnetic lock Elevating seat

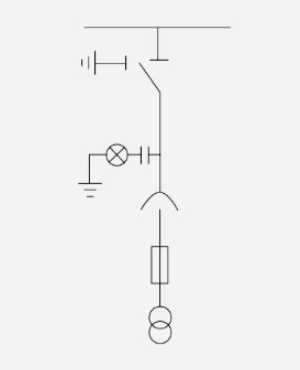

PTC500mm
◆Mga pangunahing accessory
▶ I-load ang switch
▶Three-station disconnector live display standard bus operating
▶ hawakan ang Voltage transpormer
▶ PT fused tube
▶Elbow cable plug (kabilang ang cable)
◇opsyonal na mga accessory
▶Electric operating mechanism
▶ Instrumento ng digital na display
▶ DC power supply electromagnetic lock pointer instrumento
▶Tatlo sa dalawang mechanical interlocking On-line na pagsubaybay sa arrester
▶Mababang boltahe na silid
▶ Instrumento ng digital na display
▶Passive na proteksyon
▶ Nakataas na module ng Rectifier ng upuan
▶Mababang boltahe na silid
▶Dalawa sa isang mekanikal na interlock na kagamitan
▶ DC power supply (12h-24Ah) pointer instrument electromagnetic lock
▶Pagtaas ng upuan

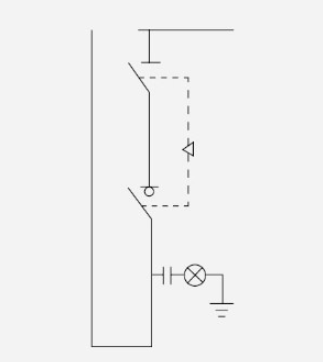

PTi500mm
◆Mga pangunahing accessory
▶Tatlong istasyon na isolating switch
▶ Naka-charge na display
▶Karaniwang bus
▶Hawak ng pagpapatakbo
▶ Transpormer ng boltahe
▶ PT fused tube
▶Elbow cable plug (kabilang ang cable)
◇opsyonal na mga accessory
▶Electric operating mechanism
▶ Instrumento ng digital na display
▶ DC power supply electromagnetic lock pointer instrumento
▶Tatlo sa dalawang mechanical interlocking
▶On-line na pagsubaybay sa arrester
▶Mababang boltahe na silid
▶ Instrumento ng digital na display
▶Passive na proteksyon
▶Pagtaas ng upuan
▶ Rectifier module
▶Mababang boltahe na silid
▶Dalawa sa isang mekanikal na interlock arrester
▶ DC power supply (12h-24Ah) pointer instrument electromagnetic lock
▶Pagtaas ng upuan
PT 500mm
◆Mga pangunahing accessory
▶ Naka-charge na display
▶Karaniwang bus
▶ Transpormer ng boltahe
▶ PT fused tube
▶Elbow cable plug (kabilang ang cable)
◇opsyonal na mga accessory
▶Electric operating mechanism
▶ Instrumento ng digital na display
▶ DC power supply electromagnetic lock pointer instrumento
▶Tatlo sa dalawang mechanical interlocking
▶On-line na pagsubaybay sa arrester
▶Mababang boltahe na silid
▶ Instrumento ng digital na display
▶Passive na proteksyon
▶Pagtaas ng upuan
▶ Rectifier module
▶Mababang boltahe na silid
▶Dalawa sa isang mekanikal na interlock arrester
▶ DC power supply (12h-24Ah) pointer instrument electromagnetic lock
▶Pagtaas ng upuan

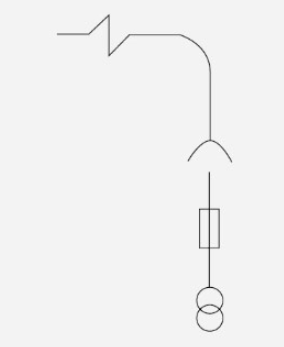

PTS500
◆Mga pangunahing accessory
▶ Transpormer ng boltahe
▶ PT fused tube
▶Elbow cable plug (kabilang ang cable)
◇opsyonal na mga accessory
▶Pang-aaresto ng kidlat
▶On-line na pagsubaybay sa arrester
▶DC power supply (12h-24Ah)
▶Instrumento ng pointer ng silid na may mababang boltahe
▶Digital display instrument electromagnetic lock
▶Pagtaas ng upuan
M 650mm
◆Mga pangunahing accessory
▶ Naka-charge na display
▶Mahaba at maikling bus
▶Ilipat ang bus
▶ Transpormer ng boltahe
▶ PT fused tube dosing tank
▶ Transpormer ng boltahe
◇opsyonal na mga accessory
▶Instrumento ng pointer ng silid na may mababang boltahe
▶Digital display instrument electromagnetic lock
▶Pagtaas ng upuan
▶ Temperature at humidity controller
Tandaan: Kung ang isang positibong isolating switch ay idinagdag bago ang PT, ang lapad ng cabinet ay dapat baguhin sa 1000mm, at ang iba pang mga dimensyon ay mananatiling hindi nagbabago.
○ Scheme 2
C 420mm
◆Mga pangunahing accessory
▶Tatlong istasyon na isolating switch
▶ Naka-charge na display
▶Karaniwang bus
▶Hawak ng pagpapatakbo
▶ I-load ang switch
◇opsyonal na mga accessory
▶Electric operating mechanism na lightning arrester
▶Komprehensibong insurance
▶ Instrumento ng digital na display
▶ DC power supply electromagnetic lock
▶ Zero sequence transpormer
▶Fault indicator (na may temperature measurement) pointer instrument ▶On-line monitoring ng arrester
▶Passive na proteksyon
▶Pagtaas ng upuan
▶ Rectifier module
▶Through-core kasalukuyang transpormer
▶Fault indicator EKL-4
▶Mababang boltahe na silid
▶Dalawa sa isang mekanikal na interlock
▶Papasok na linya ng grounding locking device
▶Tatlo sa dalawang mechanical interlocking
▶ Mga accessory ng cable
V 420mm
◆Mga pangunahing accessory
▶3 posisyong disconnector
▶ Naka-charge na display
▶Karaniwang busbar
▶Hawak ng operasyon
▶Circuit breaker
▶CT
◇opsyonal na mga accessory
▶Electric operating mechanism
▶ Dodge device
▶Komprehensibong insurance
▶ Instrumento ng digital na display
▶ DC power supply electromagnetic lock
▶ Zero sequence transpormer
▶ Fault indicator (na may pagsukat ng temperatura) pointer instrument
▶On-line na pagsubaybay sa arrester
▶Passive na proteksyon
▶Pagtaas ng upuan
▶ Rectifier module
▶Through-core kasalukuyang transpormer
▶Fault indicator EKL-4 Mababang boltahe na silid
▶Dalawa sa isang mekanikal na interlock
▶Papasok na linya ng grounding locking device
▶Tatlo sa dalawang mechanical interlocking
▶ Mga accessory ng cable
V 650mm
◆Mga pangunahing accessory
▶ Dalawang-istasyon na isolating switch
▶ Naka-charge na display
▶Karaniwang bus
▶Operating handle circuit breaker
▶Kasalukuyang transpormer
▶Kumokonekta ng bus
◇opsyonal na mga accessory
▶Electric operating mechanism
▶Komprehensibong insurance
▶Mababang boltahe na silid
▶Dalawa sa isang mekanikal na interlock
▶Tatlo sa dalawang mechanical interlocking
▶Instrumento ng pointer ng DC power supply
▶ Instrumento ng digital na display
▶Pagtaas ng upuan
▶Passive protection rectifier module
▶Electromagnetic lock
○ Scheme 3

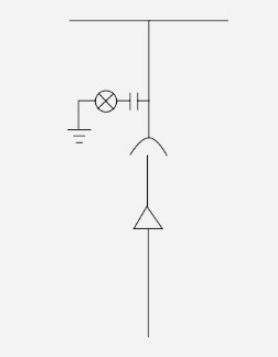

DI 420mm
◆Mga pangunahing accessory
▶ Naka-charge na display
▶Karaniwang busbar
◇opsyonal na mga accessory
▶Cable accessory arrester
▶On-line na pagsubaybay sa arrester
▶Fault indicator EKL-4 fault indicator (na may pagsukat ng temperatura) ▶Electromagnetic lock
▶Pagtaas ng upuan
DI 420mm
◆Mga pangunahing accessory
▶ Naka-charge na display
▶Karaniwang busbar
▶Hawak ng operasyon
▶ 2 posisyong disconnector
◇opsyonal na mga accessory
▶Mababang boltahe na silid
▶Dalawa sa isang mekanikal na interlock
▶Tatlo sa dalawang mechanical interlocking
▶Electromagnetic lock lifting seat

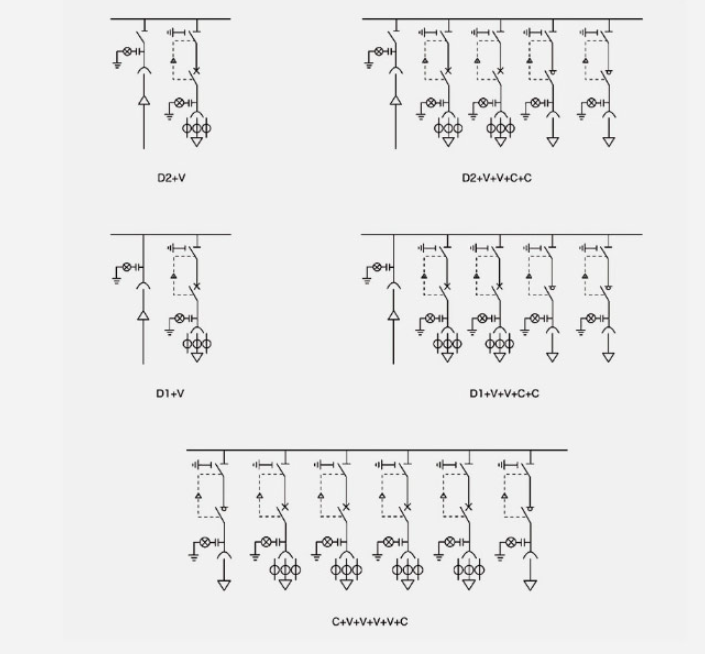

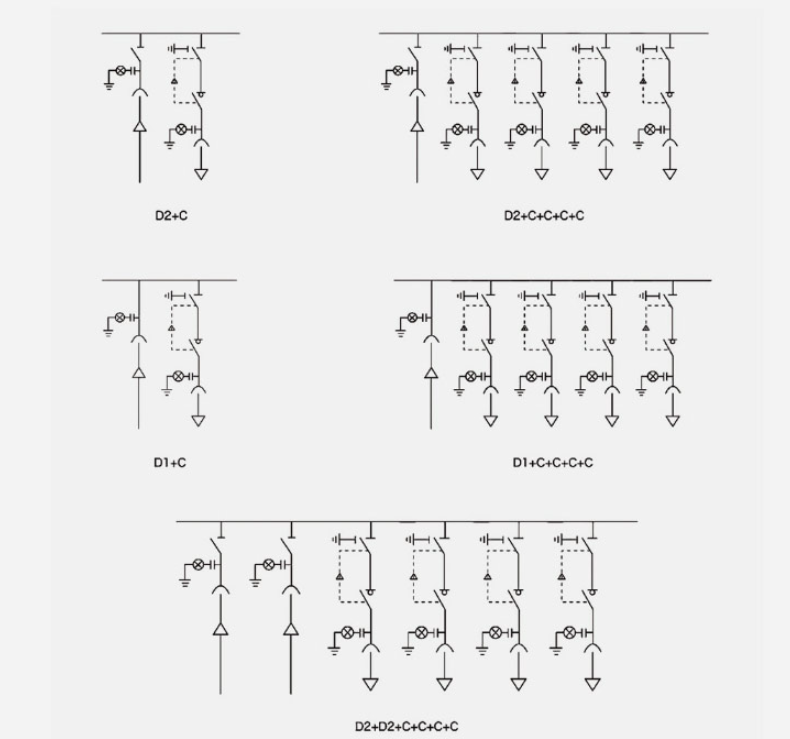

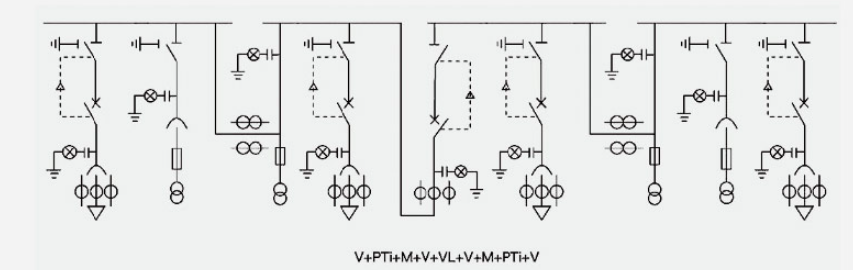

●Karaniwang kumbinasyon ng scheme 1
Tandaan: Ang tipikal na scheme ng sanggunian ng kumbinasyon sa itaas ay maaaring pagsamahin sa iba't ibang paraan ayon sa mga pangangailangan ng mga user.

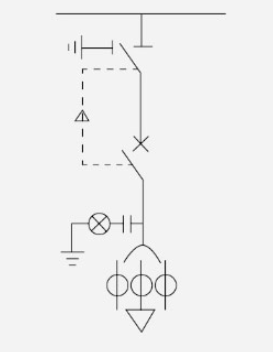

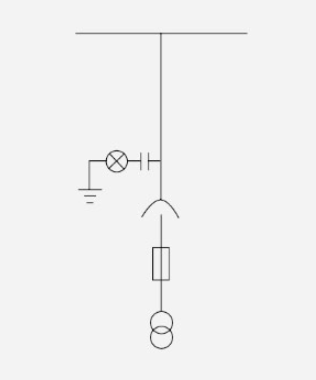

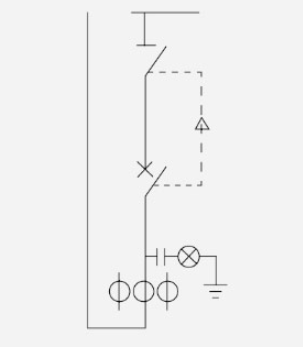

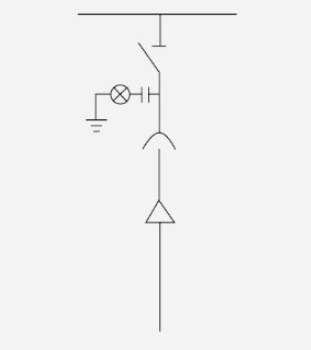

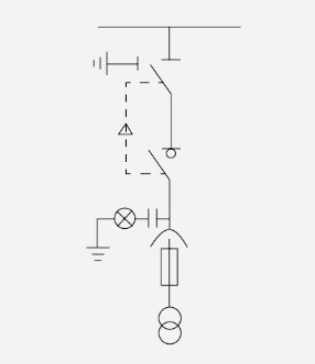

Karaniwang kumbinasyon ng scheme 2
Tandaan: Ang tipikal na scheme ng sanggunian ng kumbinasyon sa itaas ay maaaring pagsamahin sa iba't ibang paraan ayon sa mga pangangailangan ng mga user.

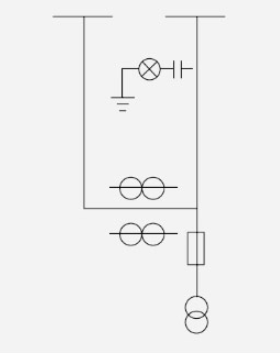

scheme ng segmentasyon ng ATS
● Lumipat ng mga tagubilin sa pagpapatakbo
Lumipat ng posisyon, estado at interlock
Mga hakbang sa pagpapatakbo:
Power transmission：Isabit (isara) ang itaas at ibabang pinto gamit ang isang circuit breaker (load switch) → ang grounding switch na may isolating switch → ang circuit breaker (load switch) na may power transmission ay nakumpleto.
Power cut：Breaker (load switch) → disconnector → earthing switch → breaker (load switch) ay dini-load (binuksan) at ang pinto ay black out.
● Mga tagubilin sa pag-install

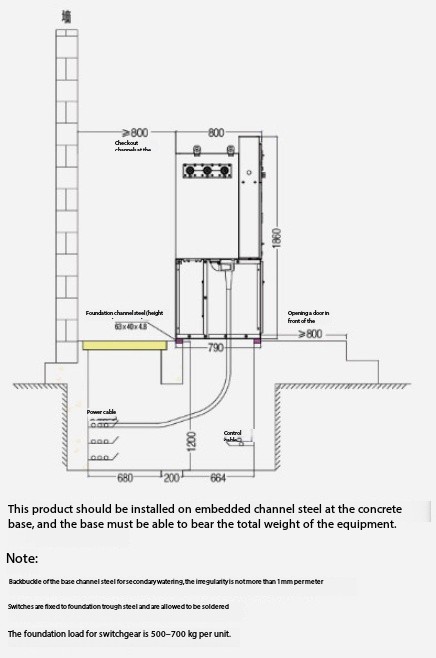

◆Foundation at pangkalahatang sukat

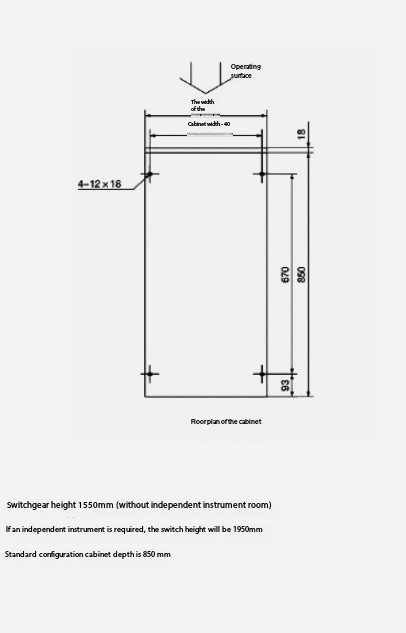

◆Cabinet at pangkalahatang sukat ng pag-install
Mga Hot Tags: Pangkapaligiran na Gas Insulate Switchgear Cabinet
Kaugnay na Kategorya
- Substation ng uri ng kahon
- Mataas na yunit ng singsing ng mataas na boltahe
- Kahon ng sanga ng cable
- Mataas na boltahe switchgear
- Mababang boltahe switchgear
- Mga produktong Photovoltaic
- SF6 load switch
- Vacuum circuit breaker
- Pag -discononnect
- Switch ng earthing
- Kasalukuyang transpormer
- Boltahe transpormer
- Power Relay
- Transformer ng pamamahagi ng kuryente
Magpadala ng Inquiry
Impormasyon sa Pakikipag-ugnayan
-
Address
No.228 Weishiqi Road, Yueqing Economic Development Zone, Wenzhou City, Zhejiang Province, China
-
Tel
-
E-mail
Para sa mga katanungan tungkol sa kahon ng sanga ng cable, mataas na boltahe switchgear, mababang boltahe switchgear o listahan ng presyo, mangyaring iwanan ang iyong email sa amin at makikipag -ugnay kami sa loob ng 24 na oras.
