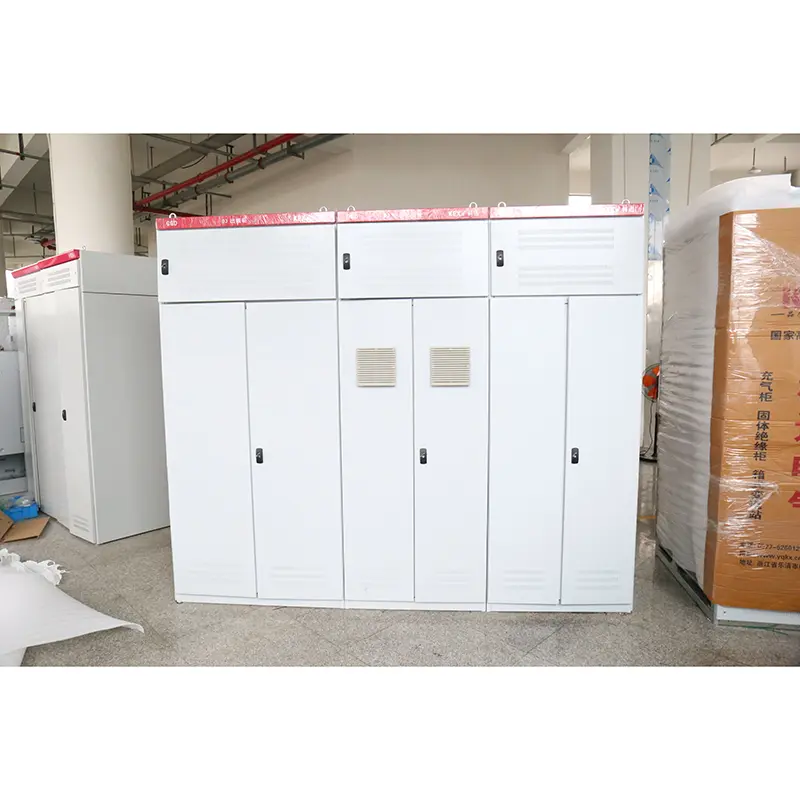

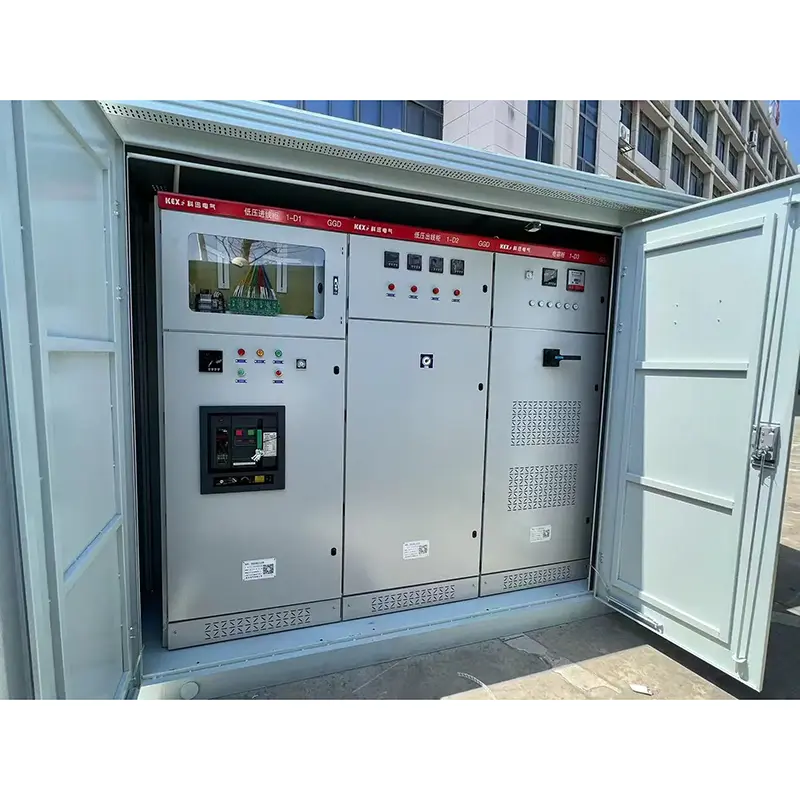

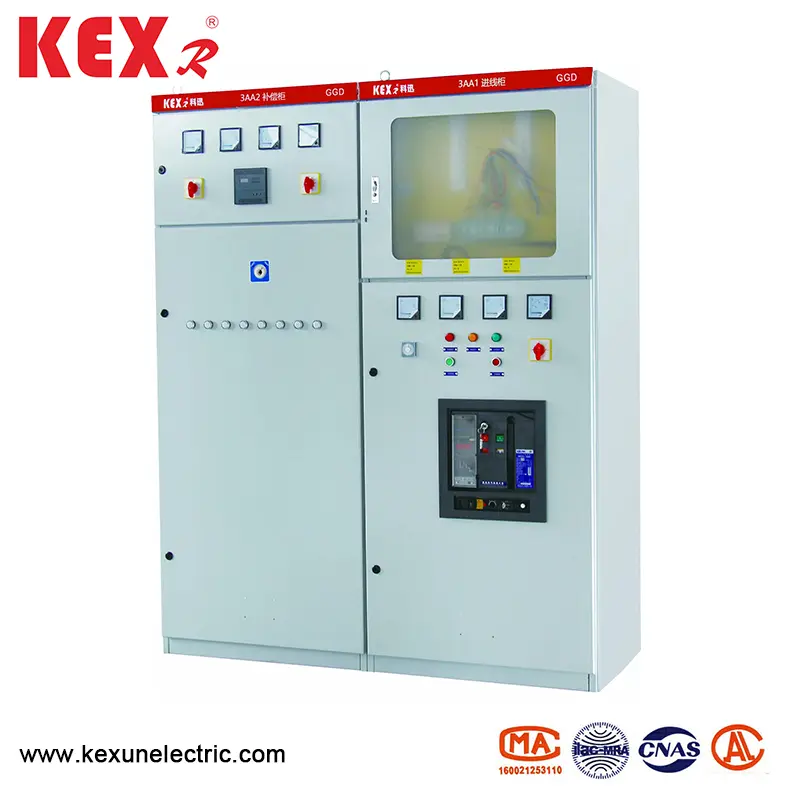

AC Mababang Boltahe ng Pamamahagi ng Boltahe

● Lugar ng aplikasyon

Ang GGD AC low-boltahe na pamamahagi ng gabinete ay isang bagong uri ng mababang-boltahe na pamamahagi ng gabinete na idinisenyo sa prinsipyo ng kaligtasan, ekonomiya, katuwiran at pagiging maaasahan ayon sa mga kinakailangan ng karampatang superyor ng ministeryo ng enerhiya at ang karamihan ng mga gumagamit ng kapangyarihan at mga kagawaran ng disenyo. Ang produkto ay may mga katangian ng mataas na kapasidad ng pagsira, mahusay na dinamikong at thermal na katatagan, nababaluktot na scheme ng kuryente, maginhawang kumbinasyon, serye, malakas na praktiko, istraktura ng nobela at antas ng proteksyon, at maaaring magamit bilang isang na-update na produkto ng mababang boltahe na switchgear. Ang GGD AC low-boltahe na pamamahagi ng gabinete ay umaayon sa IEC439 low-boltahe switchgear at controlgear, GB7251 low-boltahe switchgear at iba pang mga pamantayan.

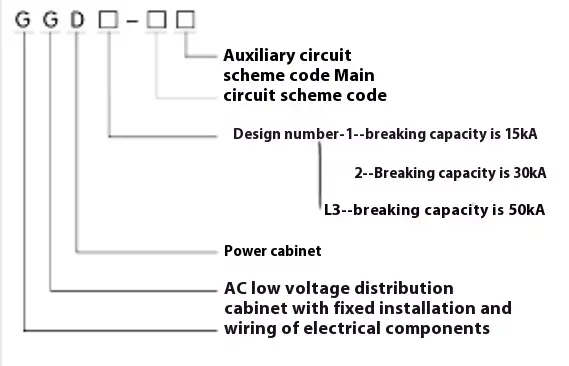

● Kahulugan ng modelo

● Pagganap ng kuryente

◆ Pangunahing mga parameter ng elektrikal

◆ Pangunahing scheme ng circuit

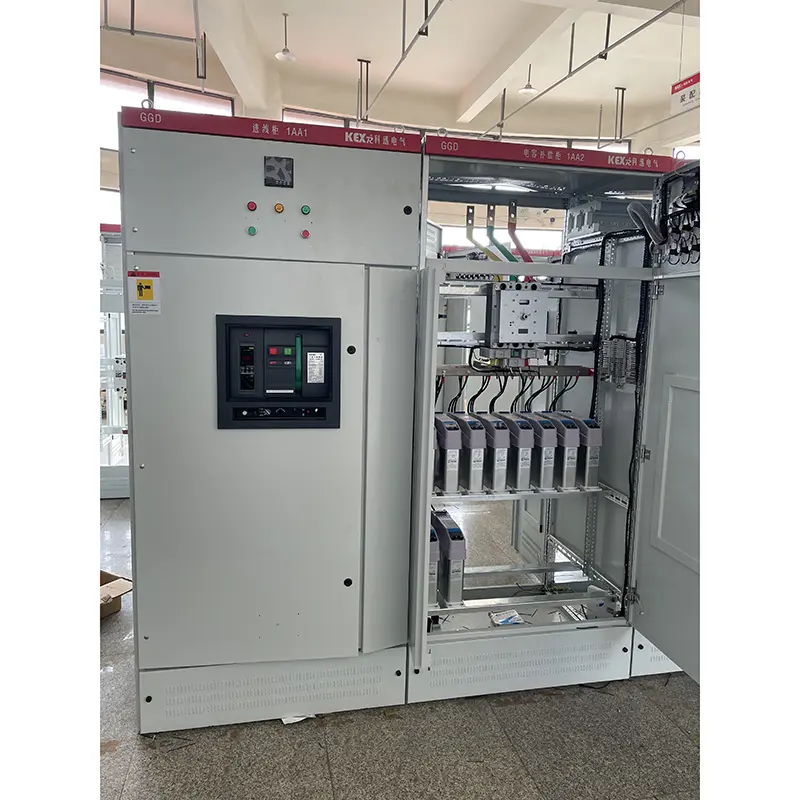

Mayroong 129 mga scheme at 298 na mga pagtutukoy para sa pangunahing circuit ng GGD AC low boltahe na pamamahagi ng gabinete (hindi kasama ang mga scheme at mga pagtutukoy na nagmula sa mga functional na pagbabago ng mga pandiwang pantulong at ang mga pagbabago ng boltahe ng kontrol). Kabilang sa mga ito, ang GGD1 ay may 49 mga scheme at 123 na mga pagtutukoy. Ang GGD2 ay may 53 mga scheme at 107 na mga pagtutukoy. Ang modelo ng GGD3 ay may 27 mga scheme at 68 na mga pagtutukoy Ang pangunahing pamamaraan ng circuit ay napili sa pamamagitan ng paghingi ng mga opinyon ng karamihan ng mga kagawaran ng disenyo at paggamit, na nadagdagan ang pamamaraan na kinakailangan ng mga halaman ng kuryente. Na -rate ang kasalukuyang hanggang 3150A, na angkop para sa mga transformer ng pamamahagi ng 2000kva at sa ibaba. Bilang karagdagan, upang matugunan ang mga pangangailangan ng reaktibo na kabayaran sa kuryente, ang GGJ1 at GGJ2 na mga kabinet ng kabayaran sa paghahatid ay dinisenyo, na may 4 pangunahing mga scheme ng circuit at 12 mga pagtutukoy sa kabuuan.

◆ Scheme ng Circuit ng Auxiliary

Ang disenyo ng auxiliary circuit ay nahahati sa dalawang bahagi: ang scheme ng supply ng kuryente at scheme ng power plant. Mayroong sapat na puwang sa gabinete ng BGD upang mai -install ang pangalawang sangkap. Kasabay nito, ang NLS ay nakabuo din ng isang espesyal na LM23D kasalukuyang transpormer upang matugunan ang mga pangangailangan ng mga halaman ng kuryente at mga espesyal na gumagamit kapag nakakabit ng proteksyon ng relay.

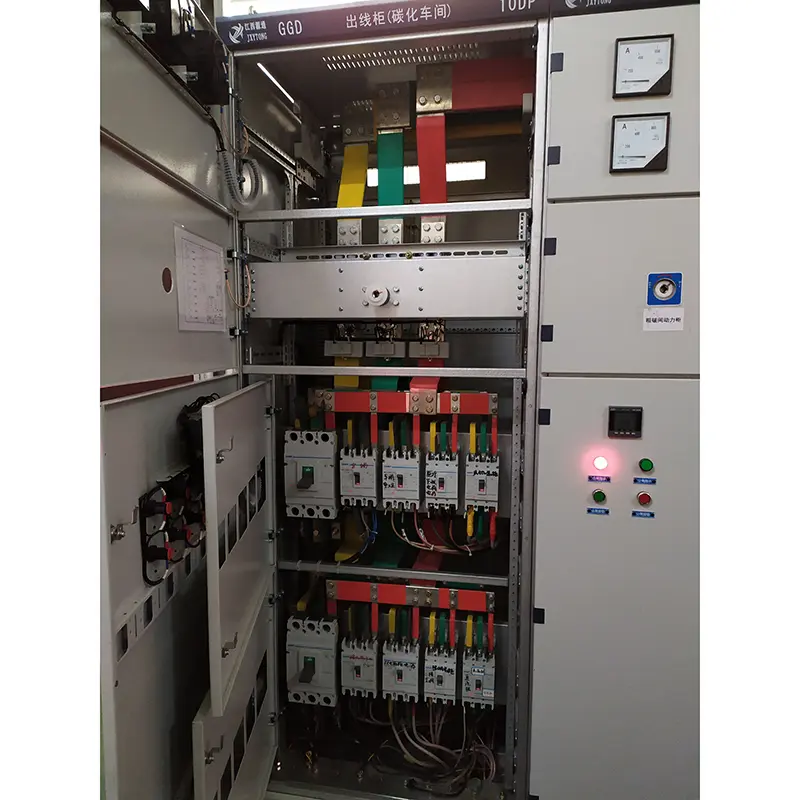

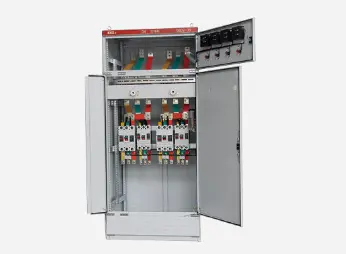

◆ Pangunahing bus-bar

Isinasaalang -alang ang ratio ng presyo at ang pagiging posible ng pagpapalit ng tanso na may aluminyo, ang isang solong bus ng aluminyo ay maaaring magamit kapag ang na -rate na kasalukuyang nasa ibaba 1500A, at ang isang dobleng tanso na bus ay maaaring magamit kapag ang rate ng kasalukuyang nasa itaas ng 1500 A. Ang tagagawa ay gumagawa ng prototype ayon sa regulasyon na ito at ipinapasa ang uri ng pagsubok. Siyempre, maaari ring palitan ng tagagawa ang bus ng aluminyo na may isang tanso na tanso na may parehong kasalukuyang kapasidad ayon sa mga kinakailangan ng mga gumagamit. Ang magkakapatong na ibabaw ng mga bus ay lahat ay ginagamot ng proseso ng lata lata

◆ Pagpili ng mga elektrikal na sangkap

▶ Ang uri ng GGD na AC low-boltahe na pamamahagi ng gabinete higit sa lahat ay nagpatibay ng mga advanced na sangkap na de-koryenteng maaaring gawa sa masa sa China. Kasabay nito, ayon sa prinsipyo ng ekonomiya at pagkamakatuwiran, ang ilang magagamit na mga lumang produkto, tulad ng DZ10D at D220, ay nakalaan sa saligan ng ganap na isinasaalang -alang ang pagiging posible, at ang mga hindi na ginagamit na mga produkto ay hindi napili.

▶ HD13BX at HS13BX Rotary na pinatatakbo na mga switch ng kutsilyo ay mga espesyal na sangkap na idinisenyo ng NLS upang matugunan ang mga pangangailangan ng natatanging istraktura ng gabinete ng BGGD. Binago nila ang mode ng operasyon ng mekanismo at pinapanatili ang mga pakinabang ng mga lumang produkto, at mga praktikal na sangkap na elektrikal.

Kung pipili ng departamento ng disenyo ang mga bagong sangkap na de-koryenteng may mas mahusay na pagganap at mas advanced na teknolohiya ayon sa mga pangangailangan ng mga gumagamit, ang GGD type AC low-boltahe na pamamahagi ng gabinete ay may mahusay na kakayahang umangkop sa pag-install, at sa pangkalahatan ay hindi ito magiging sanhi ng mga paghihirap sa pagmamanupaktura at pag-install dahil sa pag-update ng mga sangkap na elektrikal.

▶ Upang higit pang mapabuti ang pabago -bagong katatagan ng pangunahing circuit, dinisenyo ng NLS ang ZM na pinagsama ang clamp ng bus at suporta sa pagkakabukod para sa GGD cabinet. Ang clamp ng bus bar ay gawa sa mataas na lakas at high-flag-retardant na materyal na haluang metal na haluang metal, na may mataas na lakas ng pagkakabukod, mahusay na pagganap sa sarili at natatanging istraktura. Madali itong pagsamahin sa isang solong bus bar clamp o isang dobleng bus bar clamp lamang sa pamamagitan ng pag -aayos ng bloke ng gusali. Ang suporta sa pagkakabukod ay ang uri ng manggas na may hulma na pinagsamang may mababang gastos at mataas na lakas, na malulutas ang kakulangan ng hindi sapat na distansya ng creepage ng mga lumang produkto.

● Pag -install at paggamit

Matapos dumating ang produkto sa lugar ng pagtanggap, dapat muna itong suriin kung ang packaging ay buo, at ipagbigay -alam ang mga nauugnay na kagawaran upang mahanap ang mga dahilan sa oras na natagpuan ang mga problema. Para sa mga produktong hindi mai -install kaagad, dapat silang mailagay sa mga naaangkop na lugar ayon sa mga probisyon ng normal na mga kondisyon ng paggamit.

◆ Pag -install ng produkto

 Ang pag -install ng mga produkto ay dapat isagawa ayon sa diagram ng pag -install ng eskematiko (tingnan ang nakalakip na figure), at ang pangunahing channel na bakal at bolts ay dapat ibigay ng mga gumagamit. Kapag ang pangunahing bus ay naka -install sa isang buong hilera na may lata plating, ang overlay na ibabaw ay dapat ayusin at i -level, linisin, pinahiran ng neutral na vaseline o kinuha ang iba pang mga hakbang, at pagkatapos ay na -fasten ng mga bolts.

◆ Ang mga produkto ay dapat suriin at masuri para sa mga sumusunod na item pagkatapos ng pag -install at bago isasagawa.

▶ Suriin kung ang tuktok na pintura ng gabinete ay bumagsak at kung ang gabinete ay tuyo at malinis.

▶ Kung ang mekanismo ng operating ng mga elektrikal na sangkap ay nababaluktot, at hindi dapat magkaroon ng jamming o labis na lakas ng operating.

▶ Kung ang on-off ng pangunahing at pantulong na mga contact ng pangunahing mga de-koryenteng kasangkapan ay maaasahan at tumpak.

▶ Kung tama ang ratio at polarity ng indikasyon ng instrumento at transpormer.

▶ Kung ang koneksyon ng busbar ay mabuti at kung sinusuportahan ng pagkakabukod, ang pag -mount ng mga bahagi at accessories ay naka -install nang mahigpit at maaasahan.

▶ Kung ang katulong na contact ay nakakatugon sa mga kinakailangan, kung tama ang fuse core na detalye ng fuse, kung ang halaga ng setting ng relay ay nakakatugon sa mga kinakailangan sa disenyo, at kung ang pagkilos ay maaasahan at tumpak.

▶ Kung ang contact ng circuit ay nakakatugon sa mga kinakailangan ng diagram ng elektrikal na eskematiko.

▶ Kung ang sistema ng proteksyon circuit ay nakakatugon sa mga kinakailangan.

▶ Gumamit ng isang 500-volt megohmmeter upang masukat ang halaga ng paglaban sa pagkakabukod na hindi bababa sa 1 megohmmeter.

◆ Pag -iingat para magamit

(1). Ang produktong ito ay hindi naka -install laban sa dingding, na pinatatakbo sa isang tabi (harap na bahagi), at pinapanatili ng dobleng pintuan. Ang mga kwalipikadong propesyonal lamang ang maaaring magpasok o magbukas ng channel ng pagpapanatili ng produkto at pintuan ng aparador para sa operasyon, inspeksyon at pagpapanatili.

(2). Ang air switch pagkatapos ng maraming beses, ay gagawa ng pangunahing pakikipag -ugnay sa mga lokal na paso at makagawa ng mga sangkap na carbon, dagdagan ang paglaban sa contact, ay dapat na regular na pagpapanatili at pag -aayos ng air switch ayon sa mga tagubilin sa pagpapatakbo nito.

◆ Ang tagagawa ay dapat magbigay ng mga sumusunod na dokumento at accessories kapag nagbibigay:

▶ Listahan ng Packing

▶ Sertipiko ng produkto

▶ Mga tagubilin para magamit

▶ Ulat sa Pagsubok sa Pabrika

▶ Kaugnay na mga guhit ng elektrikal

▶ Mga susi ng pintuan ng gabinete, mga hawak ng operating at ekstrang bahagi na tinukoy sa kontrata.

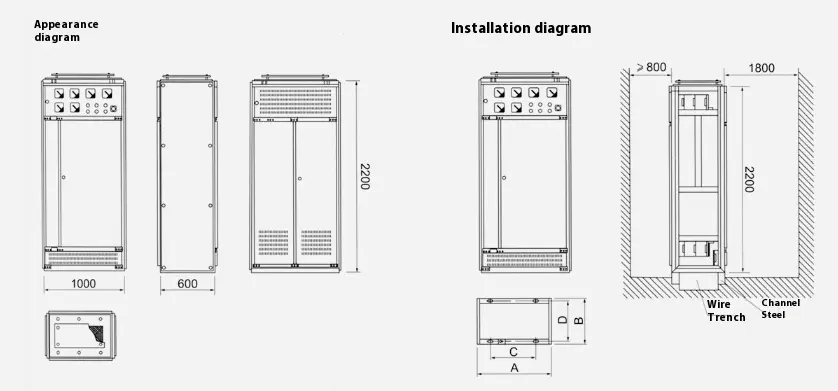

● Balangkas at pag-install ng diagram ng eskematiko ng uri ng GGD na AC low-boltahe na pamamahagi ng gabinete
