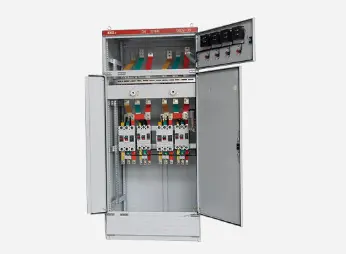

AC mababang boltahe ng pamamahagi ng boltahe

● Paggamit ng mga kondisyon ng uri ng GGD na AC Mababang Boltahe ng Pamamahagi ng Voltage

▶ Ang nakapaligid na temperatura ng hangin ay hindi dapat mas mataas kaysa sa +40 ℃ o mas mababa kaysa -5 ℃, at ang average na temperatura sa loob ng 24h ay hindi mas mataas kaysa sa +35 ℃

▶ Ang taas ng panloob na pag -install at paggamit ng lugar ay hindi lalampas sa 2000m ；;

▶ Ang kamag -anak na kahalumigmigan ng nakapalibot na hangin ay hindi dapat lumampas sa 50% sa pinakamataas na temperatura ng +40 ℃, at ang isang mas malaking temperatura ng kamag -anak ay dapat pahintulutan sa isang mas mababang temperatura (halimbawa, 90% sa +20 ℃), na isinasaalang -alang na ang impluwensya ng kahina -hinalang Dew ay maaaring paminsan -minsan na mangyari dahil sa mga pagbabago sa temperatura;

▶ Kapag naka -install ang kagamitan, ang pagkahilig na may vertical na eroplano ay hindi lalampas sa 5:

▶ Ang kagamitan ay dapat mai -install sa isang lugar kung saan walang marahas na panginginig ng boses at epekto, at kung saan hindi sapat upang maiwasto ang mga sangkap na elektrikal;

Tandaan: Kapag ang mga gumagamit ay may mga espesyal na kinakailangan, maaari silang makipag -ayos sa tagagawa.

● Mga pangunahing mga parameter ng elektrikal

● Tampok ng Disenyo

▶ Ang gabinete ng uri ng GGD na AC low-boltahe na pamamahagi ng switchgear ay nasa anyo ng pangkalahatang gabinete, at ang frame ay tipunin ng lokal na hinang na may 8mf na nabuo na bakal. Ang mga bahagi ng frame at mga espesyal na bahagi ng pagsuporta ay ibinibigay ng itinalagang tagagawa ng bakal upang matiyak ang kawastuhan at kalidad ng gabinete. Ang mga sangkap ng unibersal na gabinete ay idinisenyo ayon sa modular na prinsipyo, at mayroong 20 na mga butas na naka -mount. Ang unibersal na koepisyent ay mataas, na maaaring mapagtanto ng pabrika ang pre-production, na hindi lamang paikliin ang pag-ikot ng pagmamanupaktura, ngunit pinapabuti din ang kahusayan sa trabaho.

▶ Ang disenyo ng GGD type AC low-boltahe na pamamahagi ng pamamahagi ay ganap na isinasaalang-alang ang pagwawaldas ng init sa pagpapatakbo ng gabinete. Mayroong iba't ibang mga bilang ng mga puwang ng paglamig sa itaas at mas mababang mga dulo ng gabinete. Kapag ang mga de -koryenteng sangkap sa gabinete ay bumubuo ng init, ang mainit na hangin ay tumataas at pinalabas sa itaas na puwang, habang ang malamig na hangin ay patuloy na na -replenished sa gabinete sa pamamagitan ng mas mababang puwang, upang ang selyadong gabinete ay bumubuo ng isang natural na duct ng bentilasyon mula sa ibaba hanggang sa itaas upang makamit ang layunin ng paglamig.

▶ Ayon sa mga kinakailangan ng modernong disenyo ng pagmomolde ng produktong pang-industriya, ang uri ng GGD na AC low-boltahe na pamamahagi ng pamamahagi ay nagpatibay ng paraan ng ratio ng gintong seksyon upang idisenyo ang hugis ng gabinete at ang laki ng dibisyon ng bawat bahagi, na ginagawang maganda at mapagbigay ang buong gabinete.

▶ Ang pintuan ng aparador ay konektado sa frame sa pamamagitan ng isang umiikot na bisagra, na kung saan ay maginhawa para sa pag -install at pag -disassembly. Ang isang gable goma strip ay naka -embed sa hem ng pintuan. Kapag ang pintuan ay sarado, ang strip sa pagitan ng pintuan at frame ay may isang tiyak na compression stroke, na maaaring maiwasan ang pintuan mula sa direktang pagbangga sa gabinete at pagbutihin ang antas ng proteksyon ng pintuan.

▶ Ang pintuan ng instrumento na nilagyan ng mga sangkap na elektrikal ay konektado sa frame sa pamamagitan ng maraming mga strands ng malambot na mga wire ng tanso, at ang mga bahagi ng pag -install sa gabinete ay konektado sa frame ng mga knurled screws, upang ang buong gabinete ay bumubuo ng isang kumpletong sistema ng proteksyon sa saligan.

▶ Ang tuktok na amerikana ng gabinete ay gawa sa polyester orange baking paint, na may malakas na pagdirikit at mahusay na texture. Ang buong gabinete ay nasa sub-light tone, na maiwasan ang nakasisilaw na epekto at lumilikha ng isang komportableng visual na kapaligiran para sa mga tauhan na nasa tungkulin.

▶ Ang tuktok na takip ng gabinete ay maaaring alisin kung kinakailangan, na kung saan ay maginhawa para sa pagpupulong at pagsasaayos ng pangunahing bus sa site. Ang apat na sulok ng tuktok ng gabinete ay nilagyan ng pag -angat ng mga singsing para sa pag -angat at pagpapadala.

▶ Ang antas ng proteksyon ng gabinete ay IP30, at ang mga gumagamit ay maaari ring pumili sa pagitan ng IP20 at IP40 ayon sa mga kinakailangan ng kapaligiran sa paggamit.

● Pag -install at paggamit

Matapos dumating ang produkto sa lugar ng pagtanggap, dapat muna itong suriin kung ang packaging ay buo, at ipagbigay -alam ang mga nauugnay na kagawaran upang mahanap ang mga dahilan sa oras na natagpuan ang mga problema. Para sa mga produktong hindi mai -install kaagad, dapat silang mailagay sa mga naaangkop na lugar ayon sa mga probisyon ng normal na mga kondisyon ng paggamit.

◆ Pag -install ng produkto

Ang pag -install ng mga produkto ay dapat isagawa ayon sa diagram ng pag -install ng eskematiko (tingnan ang nakalakip na figure), at ang pangunahing channel na bakal at bolts ay dapat ibigay ng mga gumagamit. Kapag ang pangunahing bus ay naka -install sa isang buong hilera na may lata plating, ang overlay na ibabaw ay dapat ayusin at i -level, linisin, pinahiran ng neutral na vaseline o kinuha ang iba pang mga hakbang, at pagkatapos ay na -fasten ng mga bolts.

◆ Ang mga produkto ay dapat suriin at masuri para sa mga sumusunod na item pagkatapos ng pag -install at bago isasagawa.

▶ Suriin kung ang tuktok na pintura ng gabinete ay bumagsak at kung ang gabinete ay tuyo at malinis.

▶ Kung ang mekanismo ng operating ng mga elektrikal na sangkap ay nababaluktot, at hindi dapat magkaroon ng jamming o labis na lakas ng operating.

▶ Kung ang on-off ng pangunahing at pantulong na mga contact ng pangunahing mga de-koryenteng kasangkapan ay maaasahan at tumpak.

▶ Kung tama ang ratio at polarity ng indikasyon ng instrumento at transpormer.

▶ Kung ang koneksyon ng busbar ay mabuti at kung sinusuportahan ng pagkakabukod, ang pag -mount ng mga bahagi at accessories ay naka -install nang mahigpit at maaasahan.

▶ Kung ang katulong na contact ay nakakatugon sa mga kinakailangan, kung tama ang fuse core na detalye ng fuse, kung ang halaga ng setting ng relay ay nakakatugon sa mga kinakailangan sa disenyo, at kung ang pagkilos ay maaasahan at tumpak.

▶ Kung ang contact ng circuit ay nakakatugon sa mga kinakailangan ng diagram ng elektrikal na eskematiko.

▶ Kung ang sistema ng proteksyon circuit ay nakakatugon sa mga kinakailangan.

▶ Gumamit ng isang 500-volt megohmmeter upang masukat ang halaga ng paglaban sa pagkakabukod na hindi bababa sa 1 megohmmeter.

◆ Pag -iingat para magamit

(1). Ang produktong ito ay hindi naka -install laban sa dingding, na pinatatakbo sa isang tabi (harap na bahagi), at pinapanatili ng dobleng pintuan. Ang mga kwalipikadong propesyonal lamang ang maaaring magpasok o magbukas ng channel ng pagpapanatili ng produkto at pintuan ng aparador para sa operasyon, inspeksyon at pagpapanatili.

(2). Ang air switch pagkatapos ng maraming beses, ay gagawa ng pangunahing pakikipag -ugnay sa mga lokal na paso at makagawa ng mga sangkap na carbon, dagdagan ang paglaban sa contact, ay dapat na regular na pagpapanatili at pag -aayos ng air switch ayon sa mga tagubilin sa pagpapatakbo nito.

◆ Kumpletong set ng produkto

▶ Listahan ng Packing

▶ Sertipiko ng produkto

▶ Mga tagubilin para magamit

▶ Ulat sa Pagsubok sa Pabrika

▶ Kaugnay na mga guhit ng elektrikal

▶ Mga susi ng pintuan ng gabinete, mga hawak ng operating at ekstrang bahagi na tinukoy sa kontrata.

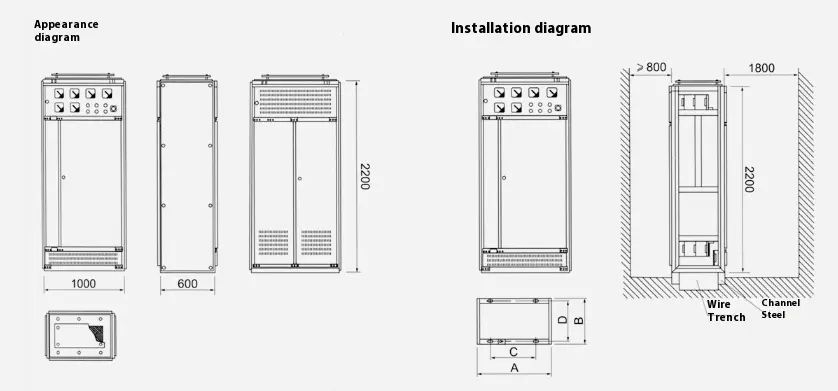

● Balangkas at pag -install ng eskematiko diagram
