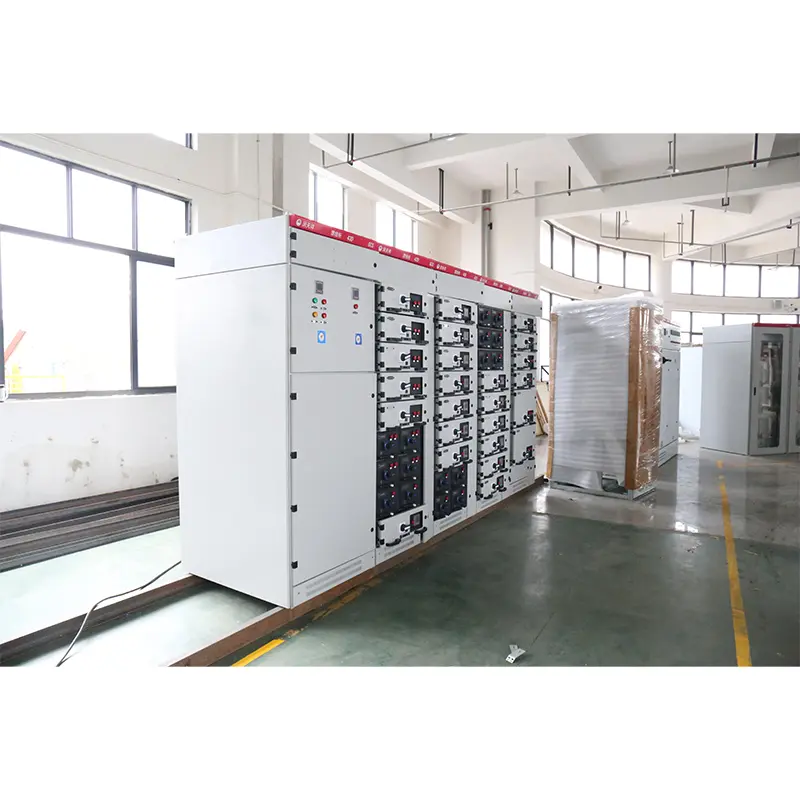

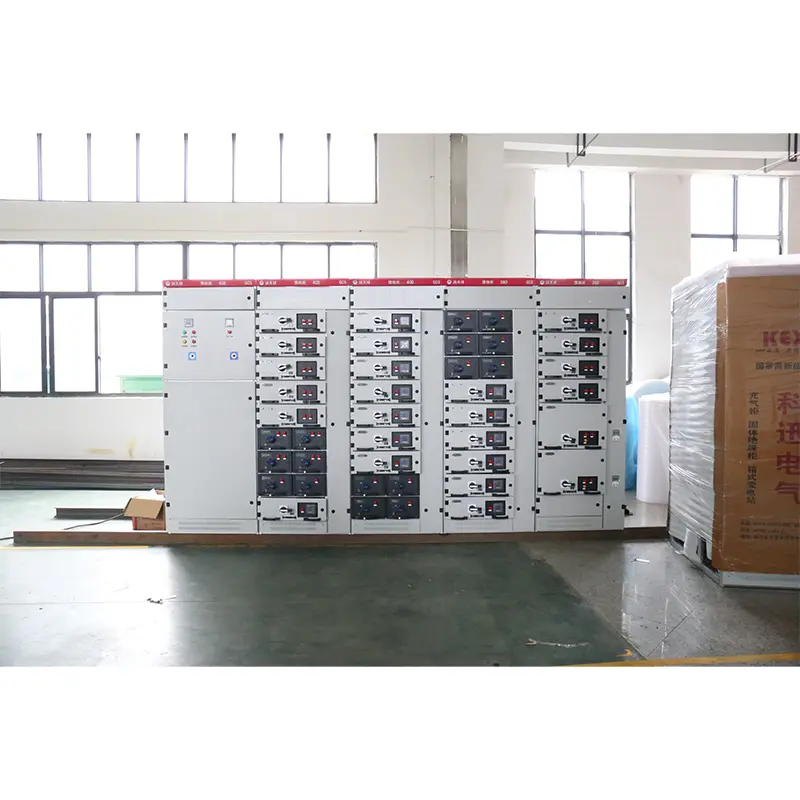

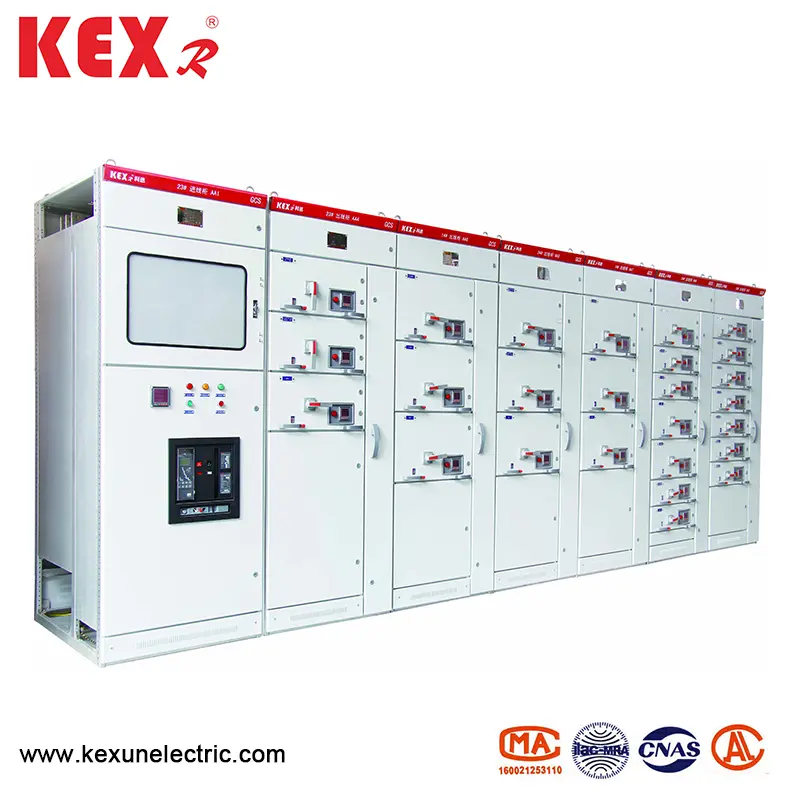

Mababang boltahe ng pagkuha ng boltahe

● Index ng Pagganap

Ang disenyo ng uri ng GCS na mababang boltahe ng pagkuha ng boltahe ay nakakatugon sa mga sumusunod na pamantayan:

▶ IEC439-1 low-boltahe switchgear at controlgear

▶ GB7251 Mababang-boltahe switchgear

▶ ZBK36001 Mababang-boltahe pull-out switchgear

● Mga pangunahing mga parameter

● Pangunahing istraktura

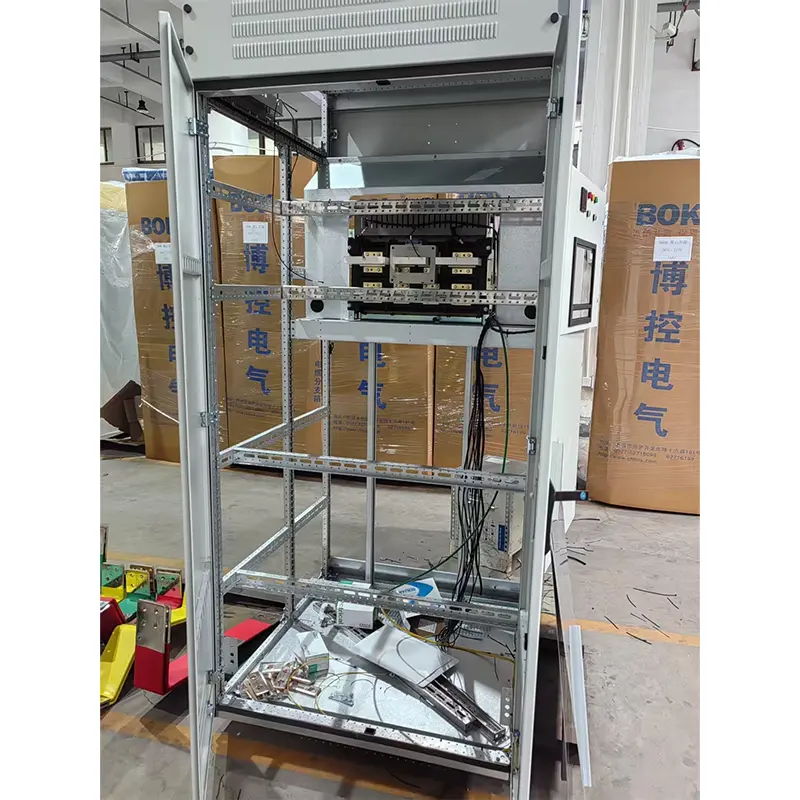

▶ Ang pangunahing frame ng uri ng GCS na mababang boltahe ng pagkuha ng boltahe ay nagpatibay ng 8MF na uri ng bukas na seksyon na bakal, at ang dalawang panig ng seksyon na bakal ay may mga butas ng pag -install na may modulus na 20mm at 100mm at ①9.2mm ayon sa pagkakabanggit, kaya ang panloob na pag -install ay nababaluktot at maginhawa.

▶ Ang pangunahing frame ay dinisenyo sa dalawang mga form ng pagpupulong, lalo na, ganap na tipunin na istraktura at bahagyang welded na istraktura (gilid frame at cross beam) para pumili ang mga gumagamit.

▶ Ang bawat functional room ng aparato ay nakahiwalay sa bawat isa, at ang mga compartment nito ay nahahati sa functional unit room, bus room at cable room. Ang mga pag -andar ng bawat silid ay medyo malaya.

▶ Ang pahalang na pangunahing bus ay nakaayos nang pahalang sa likod ng gabinete, na kung saan ay ang pangunahing hakbang upang gawin ang pangunahing circuit ng aparato ay may mataas na lakas ng maikling circuit.

▶ Ang disenyo ng kompartimento ng cable ay ginagawang maginhawa para sa mga cable na pataas at pababa.

▶ Sukat ng serye ng pangkalahatang gabinete ng aparato (tingnan ang talahanayan sa ibaba):

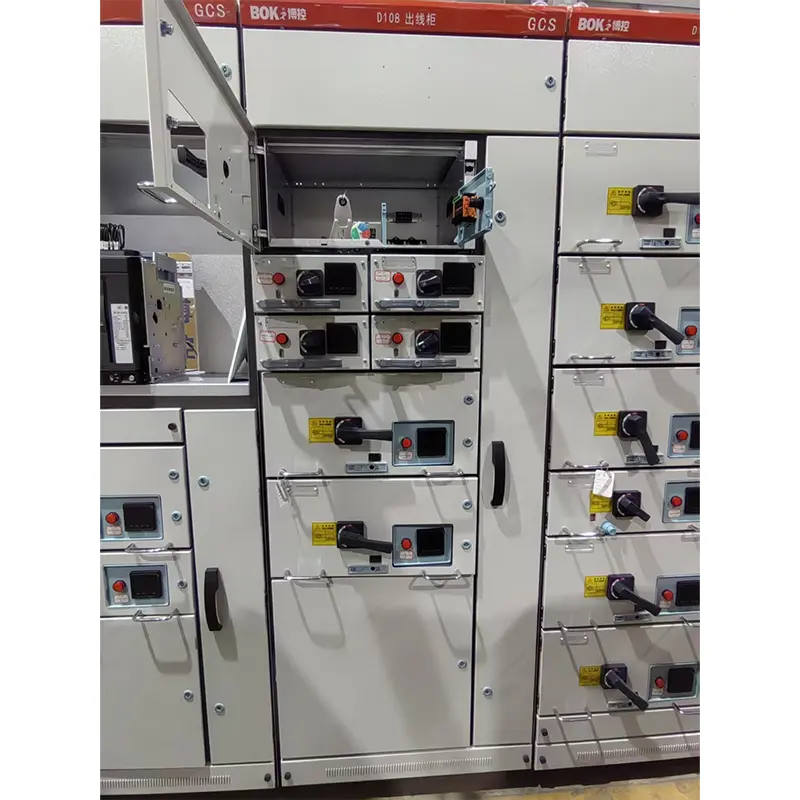

● yunit ng pag -andar

1. Ang taas ng drawer ay 160mm. Nahahati ito sa 1/2 yunit, 1 yunit, 3/2 unit, 2 yunit, 3 yunit at limang serye ng laki. Ang na -rate na kasalukuyang circuit ng yunit ay 400A o mas kaunti.

2. Ang drawer ay nagbabago lamang sa sukat ng taas, at ang lapad at malalim na sukat nito ay mananatiling hindi nagbabago. Ang mga drawer na may parehong mga yunit ng pag -andar ay may mahusay na pagpapalitan.

3. Ang bawat gabinete ng MCC ay maaaring magamit sa halos 11 na isang yunit na drawer o 22 1/2-unit drawer. Kung saan higit sa isang yunit ng drawer ang nagpatibay ng isang multifunctional back plate.

4. Ayon sa kasalukuyang, ang mga linya ng inlet at outlet ng drawer ay nagpatibay ng iba't ibang bilang ng mga plug-in na may parehong istraktura ng chip.

5. 1/2 unit drawer at cable room ay konektado sa pamamagitan ng ZJ-2 adapter na may istraktura ng back plate.

6. Ang koneksyon sa pagitan ng drawer ng yunit at ang silid ng cable ay nagpatibay ng ZJ-1 adapter na may parehong laki ng bar o istraktura ng tubo ayon sa kasalukuyang grading.

7. Ang yunit ng drawer ay nilagyan ng aparato ng mechanical interlocking.

● Pangunahing mga sangkap na elektrikal

Ang prinsipyo ng pagpili ng mga pangunahing sangkap na elektrikal ay batay sa na -import na teknolohiya, na maaaring magawa sa serye sa China at matugunan ang mga kinakailangan ng mataas na pagganap ng aparato

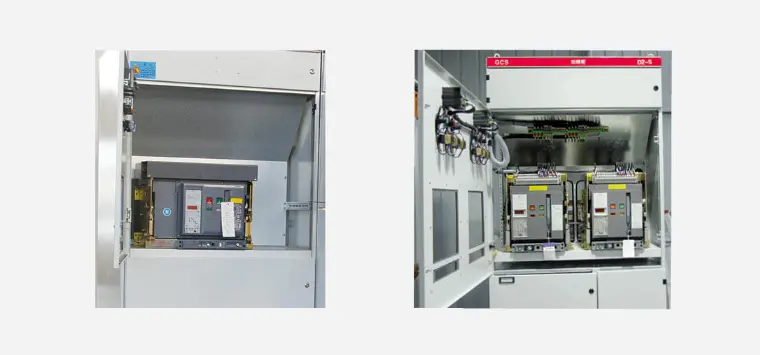

▶ Ang breaker ng power supply at feeder unit ay pangunahing pipili ng serye ng AH. Ang iba pang serye ng M na ginawa ng Schneider Company at F Series na ginawa ng ABB Company na may mas advanced na pagganap ay maaari ring mapili. Ang AH circuit breaker ay may mga katangian ng mahusay na pagganap, compact na istraktura, magaan na timbang at malakas na serye. Ang presyo ay medyo mababa, ang pagpapanatili at paggamit ay maginhawa, at ang lahat ng mga index ng pagganap ay maaaring matugunan ang mga kinakailangan ng aparatong ito.

▶ Ang yunit ng drawer (yunit ng control ng motor, bahagyang yunit ng feed) circuit breakers higit sa lahat pumili ng CM1 at TG.TM30 Series plastic case circuit breakers, at ang ilan ay pumili ng NZM- na ginawa ng Moeller Company. 100A serye. Ang mga switch na ito ay may mga katangian ng mahusay na pagganap, compact na istraktura, maikling pag -arcing o walang pag -agaw, at mataas na teknikal at pang -ekonomiyang mga tagapagpahiwatig, na maaaring matugunan ang mga kinakailangan ng aparatong ito.

▶ Ang nakahiwalay na switch at fuse isolating switch ay dapat Q Series. Ang seryeng ito ay may mataas na pagiging maaasahan at malakas na kakayahan sa pagsira, at maaaring mapagtanto ang mekanikal na interlocking.

▶ Ang pangunahing fuse ay serye ng NT. 5. Ang mga contactor ng AC ay dapat na serye b at lci-d ..

● Mga Katangian ng GCS Uri ng Mababang Boltahe ng Extraction Switch Cabinet

1. Pagbutihin ang kapasidad ng init ng adapter, at lubos na bawasan ang karagdagang pagtaas ng temperatura na sanhi ng pagtaas ng temperatura ng adapter sa konektor, ulo ng cable at spacer.

2. Ang paghihiwalay sa pagitan ng mga functional unit at compartment ay malinaw at maaasahan, at ang kabiguan ng isang yunit ay hindi makakaapekto sa gawain ng iba pang mga yunit, upang ang kabiguan ay limitado sa minimum na saklaw.

3. Ang pahalang na pag-aayos ng mga bus ay gumagawa ng aparato ay may mahusay na dinamikong at thermal na katatagan at maaaring makatiis ang epekto ng 80/176ka short-circuit kasalukuyang.

4. Ang bilang ng mga circuit sa isang solong 4.MCC Gabinete ay kasing dami ng 22, ganap na isinasaalang -alang ang mga pangangailangan ng awtomatikong mga pintuan ng kuryente (machine) sa henerasyon ng kuryente, mga sistema ng petrochemical at iba pang mga industriya na may malaking kapasidad ng yunit.

5. Ang koneksyon sa pagitan ng aparato at ang panlabas na cable ay nakumpleto sa kompartimento ng cable, at ang cable ay maaaring pataas at pababa. Ang kasalukuyang transpormer ay naka -install sa kompartimento ng cable, na ginagawang maginhawa ang pag -install at pagpapanatili.

6. Sa parehong sistema ng pamamahagi ng kuryente, ang short-circuit kasalukuyang ay maaaring limitado sa pamamagitan ng pagtutugma ng mga kasalukuyang naglilimita sa mga reaktor, ang boltahe ng bus ay maaaring magpapatatag sa isang tiyak na halaga, at ang mga kinakailangan para sa lakas ng maikling circuit ng mga sangkap ay maaaring bahagyang mabawasan.

7. Ang yunit ng drawer ay may sapat na bilang ng mga pangalawang konektor (32 pares para sa yunit 1 pataas at 20 pares para sa yunit 1/2), na maaaring matugunan ang mga kinakailangan ng interface ng computer at awtomatikong control loop para sa bilang ng mga contact

● Circuit ng Auxiliary

Ang disenyo ng diagram ng katulong na circuit ay tumutugma sa mga teknikal na regulasyon para sa pandiwang pantulong na disenyo ng mga thermal power halaman at iba pang may -katuturang mga regulasyon sa teknikal na disenyo. Ito ay angkop para sa mababang-boltahe na sistema ng kuryente ng mga halaman ng kuryente at pagpapalit at ang sistema ng pamamahagi ng mababang boltahe sa mga pabrika, mga mina at mataas na mga gusali. Ang scheme ng auxiliary circuit ng mga pabrika at mga mina ay dinisenyo ayon sa pangunahing scheme ng circuit, na nahahati sa mga functional na yunit ng power supply papasok na linya, feeder line (PC) at motor feeder line (MCC) ..

● Package ng produkto

Ang tagagawa ay dapat magbigay ng mga sumusunod na dokumento at accessories kapag nagbibigay:

▶ Listahan ng aparato

▶ Sertipiko ng produkto

▶ Mga tagubilin para magamit

▶ Ulat sa Pagsubok sa Pabrika

▶ Kaugnay na mga guhit ng elektrikal

▶ Mga susi ng pintuan ng gabinete, mga hawak ng operating at ekstrang bahagi na tinukoy sa kontrata.

▶ Mga tagubilin sa pag -install ng mga pangunahing sangkap

● Pag -order ng mga tagubilin

Ang Order Contract ng GCS Type Low Voltage Extraction Switch Cabinet ay naglalaman ng mga sumusunod na nilalaman:

▶ Ang buong modelo ng produkto ay may kasamang pangunahing numero ng scheme ng circuit at ang numero ng scheme ng auxiliary circuit.

▶ Ang pangunahing circuit system na pagkakasunud -sunod ng pagkakasunud -sunod

▶ Electrical Schematic Diagram ng Auxiliary Circuit

▶ Listahan ng mga sangkap sa gabinete

▶ Pagtatakda ng mga parameter tulad ng boltahe, kasalukuyan at oras sa circuit.

▶ Iba pang mga espesyal na talahanayan na hindi naaayon sa normal na paggamit ng produkto.
