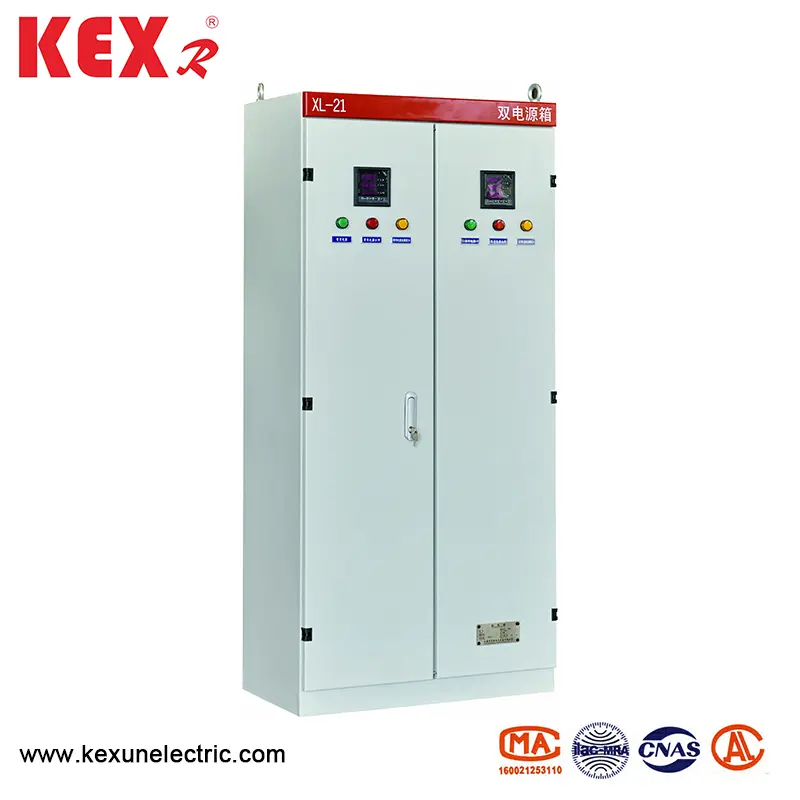

Mababang boltahe ng pamamahagi ng boltahe switchgear

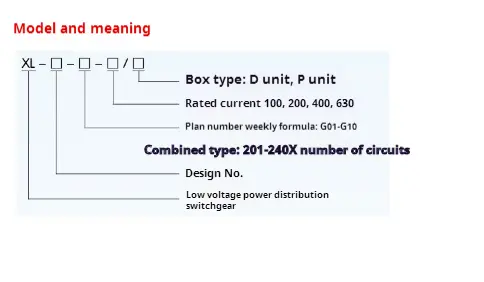

● Kahulugan ng modelo

● Paggamit ng mga kondisyon

◆ Ang uri ng XL-21 na mababang boltahe ng pamamahagi ng lakas ng boltahe ay dapat na mai-install sa isang taas na mas mababa sa 2000m.

◆ Ang nakapaligid na temperatura at nakapaligid na temperatura ng hangin ay hindi mas mataas kaysa sa +40 ℃, ngunit ang average na temperatura ay hindi mas mataas kaysa sa +35 ℃ at ang nakapaligid na temperatura ng hangin ay hindi mas mababa kaysa -100 ℃ sa isang 24 na oras na panahon.

◆ Hindi dapat magkaroon ng labis na alikabok, acid, asin, kinakaing unti -unti at sumasabog na gas sa hangin. Ang temperatura ng kamag -anak ay hindi lalampas sa 50% sa pinakamataas na temperatura ng +40 ℃, at ang isang mas mataas na temperatura ng kamag -anak ay pinapayagan sa pinakamababang temperatura, tulad ng 90% sa ibaba +20 ℃. Dapat itong isaalang -alang na ang pangkalahatang paghalay ay maaaring paminsan -minsan na mangyari dahil sa mga pagbabago sa temperatura.

◆ Kapag ang mga gumagamit ay may mga espesyal na kinakailangan, maaari silang makipag -ayos sa tagagawa.

● Mga Tampok ng Disenyo

◆ Ang uri ng XL-21 na mababang boltahe ng pamamahagi ng lakas ng boltahe ay naka-mount sa sahig at maaaring direktang mai-install sa ilalim ng transpormer. Ang switchgear body ay gawa sa de-kalidad na bakal na plate na welded o tipunin, at ang hawakan ng switch ng kutsilyo ay naka-install sa kanang haligi sa harap ng switchgear, na maaaring magamit para sa paglipat ng supply ng kuryente. Ang isang voltmeter ay naka -install sa harap ng kahon ng pamamahagi ng kuryente. Nagpapahiwatig ng boltahe ng bus. May isang pintuan sa harap ng kahon ng pamamahagi ng kuryente. Matapos mabuksan ang pinto, ang lahat ng kagamitan sa kahon ng pamamahagi ng kuryente ay nakalantad, na kung saan ay maginhawa para sa pagpapanatili. Ang kahon ng pamamahagi ng kuryente na ito ay nagpatibay ng mga bagong sangkap na idinisenyo ng China, na may mga katangian ng compact na istraktura, maginhawang pagpapanatili at nababaluktot na kumbinasyon ng mga scheme ng circuit. Ang kahon ng pamamahagi ng kuryente ay nilagyan ng isang circuit breaker bilang maikling proteksyon ng circuit, at ang isang pindutan ng operasyon ay maaaring mai -install sa harap ng pintuan.

◆ Mode ng Operasyon: Manu -manong.

◆ mode ng pag -install: pag -install ng Vertical

◆ mode ng mga kable: naayos na mga kable

● Mga Teknikal na Parameter ng XL-21 Uri ng Mababang Boltahe Pamamahagi Pamamahagi Switchgear

● Pag-install at Paggamit ng XL-21 Uri ng Mababang Boltahe Pamamahagi Pamamahagi Switchgear

◆ Ang kahon ng pamamahagi ng kuryente ay maaaring mai -pack at maipadala lamang pagkatapos na maipasa ang inspeksyon. Kapag dumating ang produkto sa patutunguhan, suriin muna kung kumpleto ba ang kahon. Kung ang kahon ng pamamahagi ng kuryente ay hindi mai -install kaagad, itago ang produkto sa isang tuyo at malinis na lugar.

◆ Maaaring mai -install ang kahon ng pamamahagi ng kuryente ayon sa pagguhit ng pag -install, at ang pundasyon ng channel na bakal at mga tornilyo ay dapat ipagkaloob ng gumagamit. Kung papalabas ang cable, ilibing ng gumagamit ang pundasyon ng pundasyon at ang kanal ng cable sa labas ng ilalim na i -paste ang bolt.

◆ Matapos mai -install o ma -overhaul ang Power Distribution Box, ang isang serye ng mga item ay dapat suriin at masuri bago ito isasagawa.

(1) Suriin kung ang panloob na kagamitan sa kuryente at mga kable ay umaayon sa diagram ng eskematiko.

(2) Suriin at patakbuhin ang switch nang maraming beses upang makita kung ito ay nababaluktot at normal.

(3) Suriin at subukan kung tumpak ang lahat ng metro at relay.

● Pag -order ng mga tagubilin

Mga dokumento at accessories na ibinigay ng Kexun kapag nagbibigay.

▶ Listahan ng Paghahatid.

▶ Sertipiko ng produkto.

▶ Ang ulat ng inspeksyon sa pabrika.

▶ Paglalarawan ng produkto

▶ Diagram ng pangunahing sistema, control schematic diagram at pangalawang diagram ng mga kable.

▶ Mga susi ng pintuan ng gabinete, mga hawak ng operating at ekstrang bahagi na tinukoy sa kontrata.

▶ Mga tagubilin para sa paggamit ng mga pangunahing sangkap
