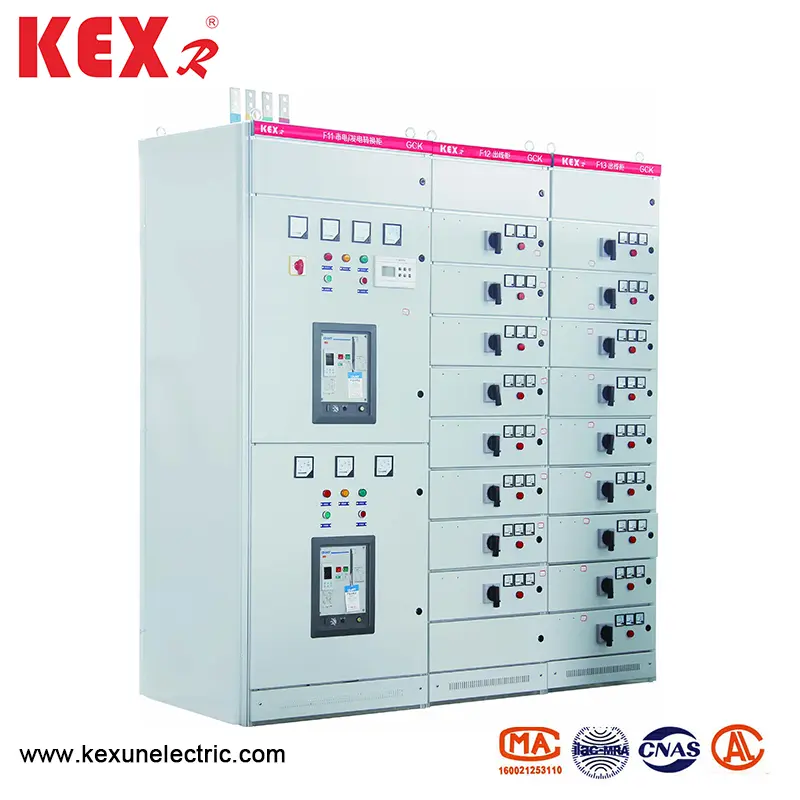

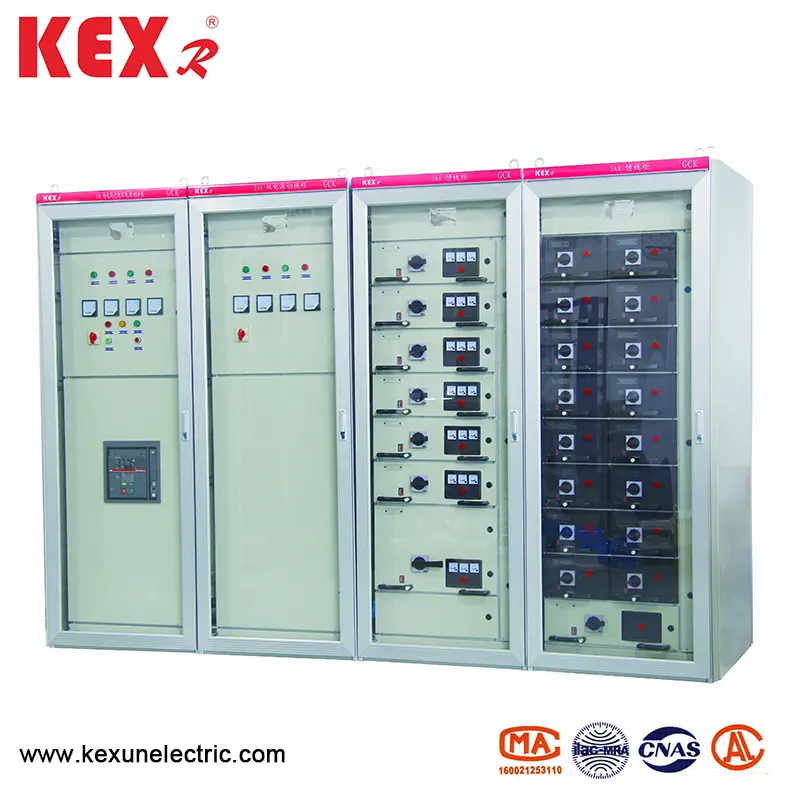

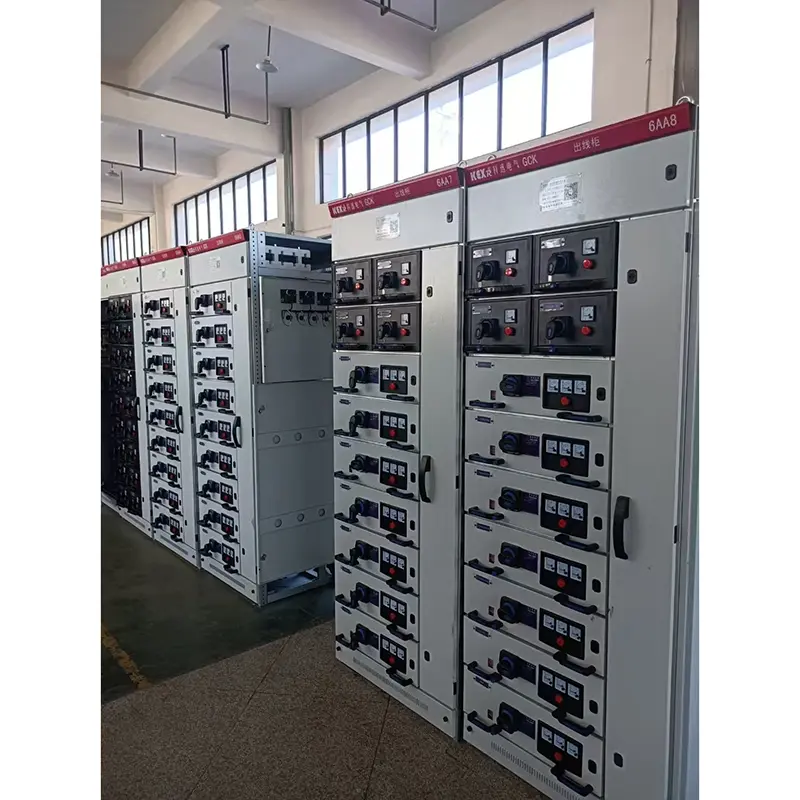

Mababang boltahe draw-out switchgear

● Mga katangian ng produkto

Ang mababang boltahe na draw-out switchgear na ito ay may mga pakinabang ng mataas na kapasidad ng pagsira, mahusay na dinamikong at thermal stabil, advanced at makatwirang istraktura, praktikal na de-koryenteng pamamaraan, serye, malakas na kakayahang umangkop, di-makatwirang kumbinasyon ng iba't ibang mga yunit ng scheme, higit pang mga circuit na nilalaman sa isang switchgear, pag-save ng puwang sa sahig, magandang hitsura, mataas na antas ng proteksyon, kaligtasan at pagiging maaasahan, maginhawang pagpapanatili at iba pa. Ang produktong ito ay umaayon sa pamantayan ng IEC439 NEMAICS2-322, at umaayon din sa GB7251-87 "low-boltahe switchgear" pambansang pamantayan at ZBK36001-89 "mababang boltahe na hindi maalis na switchgear" propesyonal na pamantayan

● Pangunahing mga teknikal na parameter

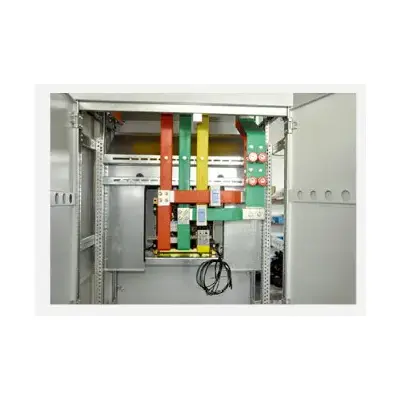

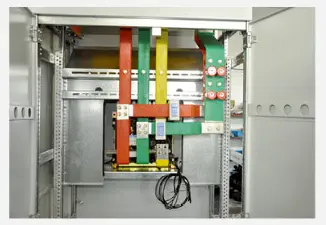

● Tampok ng Arkitektura

Ang pangunahing switchgear frame ng mababang boltahe draw-out switchgear ay natipon na istraktura. Ang lahat ng mga istrukturang bahagi ng switchgear frame ay konektado sa bawat isa sa pamamagitan ng mga tornilyo upang makabuo ng isang pangunahing frame. Pagkatapos, kung kinakailangan, ang mga pintuan, baffles, partitions, drawer, mounting bracket, bus bar at mga de -koryenteng sangkap ay idinagdag upang magtipon ng isang kumpletong switchgear. Ang LV switchgear na ito ay may mga sumusunod na katangian:

▶ 1. Ang frame ay gawa sa profile na bakal, na nakaposisyon ng three-dimensional na sulok na plato, at bolted nang walang istraktura ng hinang, sa gayon pag-iwas sa pagpapapangit ng welding at stress at pagpapabuti ng kawastuhan ng pag-install.

▶ 2. Ang mga mounting hole ng mga frame at mga bahagi ay nagbabago ayon sa modulus E = 20mm.

▶ 3. Ang mga panloob na bahagi ng istruktura ay galvanized. Matapos ang pag -pick at phosphating, ang panlabas ay na -spray ng electrostatic epoxy powder. 4. Sa papasok na switchgear ng Power Center (PC), ang tuktok ay ang pahalang na lugar ng bus, at ang mas mababang bahagi ng pahalang na lugar ng bus ay ang circuit breaker room. Ang mga circuit breaker ay maaaring magamit sa domestic DW15C, ME at iba pang serye, at maaari ring magamit sa iba't ibang mga circuit breaker na ginawa ng mga dayuhang kumpanya ng elektrikal ayon sa mga pangangailangan ng mga gumagamit, tulad ng F series circuit breakers na ginawa ng ABB Company at Intelligent Circuit Breakers. Sa pangkalahatan, ang yunit ng PC ay may pangunahing circuit (kabilang ang bus coupler) na may mga baligtad na hilera. Kapag ang na-rate na kasalukuyang ay 630A-1600A, nasasakop nito ang isang switchgear na may pangkalahatang sukat na 800 × 1000 × 2200 (lapad x lalim x taas). Ang pangunahing circuit na walang turnover ay sumasakop sa isang switchgear na may isang panlabas na sukat na 800 × 800 × 2000 (lapad, lalim at taas). Kapag ang na-rate na kasalukuyang ay nasa pagitan ng 1600A-3150A, sinasakop nito ang isang switchgear na may pangkalahatang sukat na 1000 × 1000 × 2200 (lapad x lalim na taas ng x). Walang pangunahing switchgear na naka -on. Kapag ang na-rate na kasalukuyang ay 1600A-3150A, sinasakop nito ang isang switchgear na may isang panlabas na sukat na 1000 × 1000 × 220 (lapad × lalim × taas). Ang pangunahing circuit na walang turnover ay sumasakop sa isang switchgear na may isang panlabas na sukat ng 1000 × 800 × 2200 (lapad x lalim na taas).

▶ 4.Ang istraktura ng power center (PC) feeder switchgear ay katulad ng sa papasok na switchgear. Kapag ang kasalukuyang pagpapakain ay 630A-1600A, ang isang 1000 × 1000 × 2200 (lapad × lalim × taas) switchgear ay maaaring magamit ng dalawang mga loop, na nakaayos pataas at pababa.

▶ 5. Ang Motor Control Center (MCC) Switchgear ay may dalawang uri: ang naka-mount na switchgear at hindi naka-mount na switchgear, ang tuktok ng kung saan ay isang pahalang na busbar area, at ang drawer functional unit area ay nasa ilalim ng pahalang na busbar area, ang lapad ng kung saan ay 600mm, at ang taas ng drawer functional unit area ay 1840 mm. Kapag ang switchgear body ay naka-mount sa dingding, ang kaliwang bahagi ng switchgear ay isang functional unit area, at ang kanang bahagi ay may isang 200mm malawak na cable outlet area. Ang pangkalahatang sukat ng switchgear ay 800/500/2200 (lapad/lalim/taas). Kapag ang switchgear ay naka -install na malayo sa dingding, ang lapad ng switchgear ay 600mm, at ang lugar ng cable outlet ay nasa likod ng switchgear. Ang pangkalahatang sukat ng switchgear ay 600 × 800 (1000) × 2200 (lapad x lalim na taas). Mayroong dalawang uri ng lalim ng switchgear: 800 at 1000. Iminumungkahi namin na ang mga gumagamit ay pumili ng isang switchgear na may lalim na 1000 upang maging naaayon sa lalim ng PC switchgear. Kapag ang drawer ay iginuhit mula sa switchgear, ang live na bahagi sa switchgear ay hindi nakalantad, na ligtas at maaasahan.

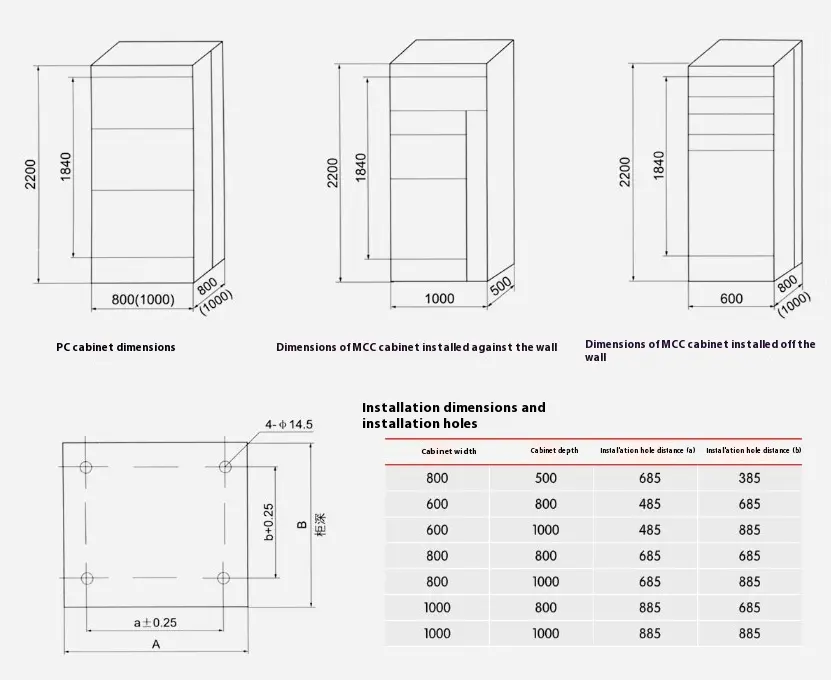

● LV switchgear pangkalahatang sukat, mga sukat ng pag -install

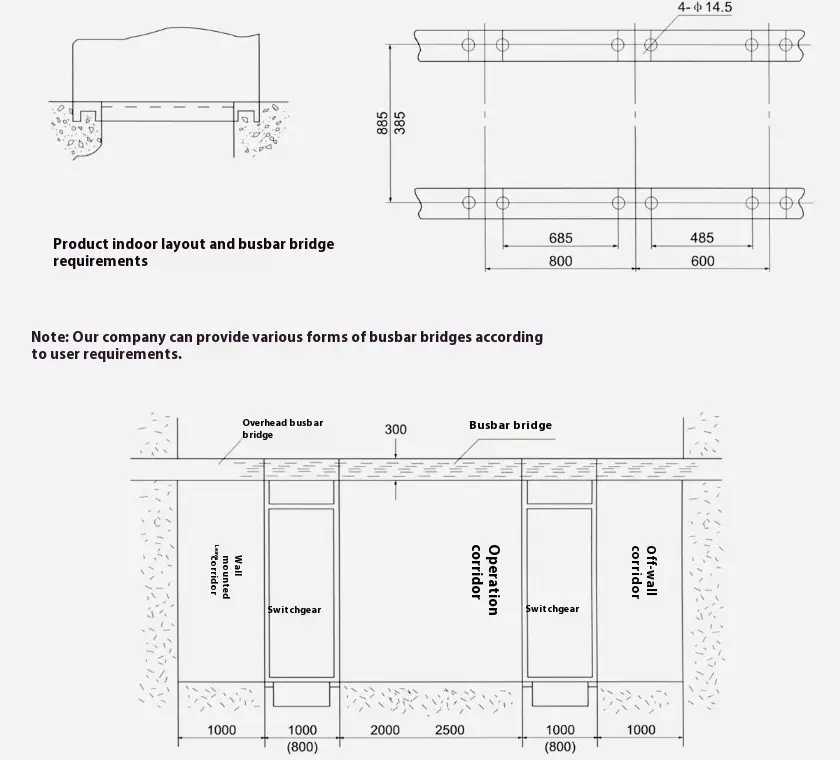

● diagram ng eskematiko ng mababang boltahe na draw-out switchgear na pag-install ng pundasyon

● Pag -iingat

▶ Kapag ang pag-install ng produktong ito, ang pahalang na linya sa pagitan ng mababang boltahe na draw-out switchgears ay dapat na matatag at maaasahan na konektado.

▶ Ang pintuan ng produktong ito ay may isang interlocking function na may pangunahing switch, iyon ay, ang pintuan ay maaari lamang mabuksan sa ilalim ng kondisyon ng pagkabigo ng kapangyarihan. Ang iba pang bahagi ng produktong ito ay isang plato ng sealing sealing, na walang pag -andar ng interlocking sa pangunahing switch. Samakatuwid, mangyaring idiskonekta ang power supply kapag nag -disassembling sa side plate ng produktong ito para sa pagpapanatili.

▶ Hindi dapat buksan ng mga hindi propesyonal ang switchgear para sa pagpapanatili.
