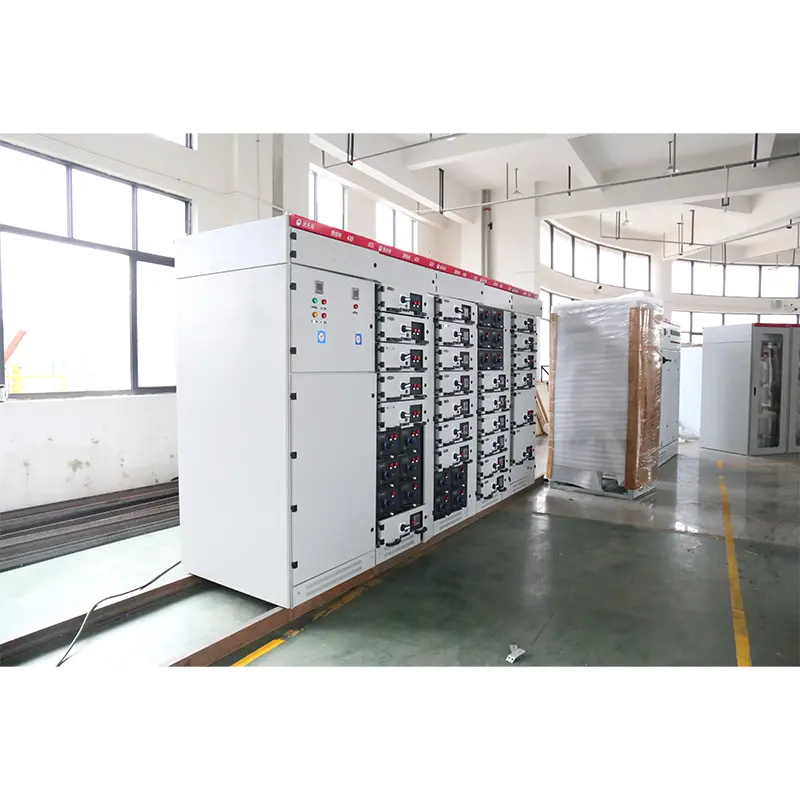

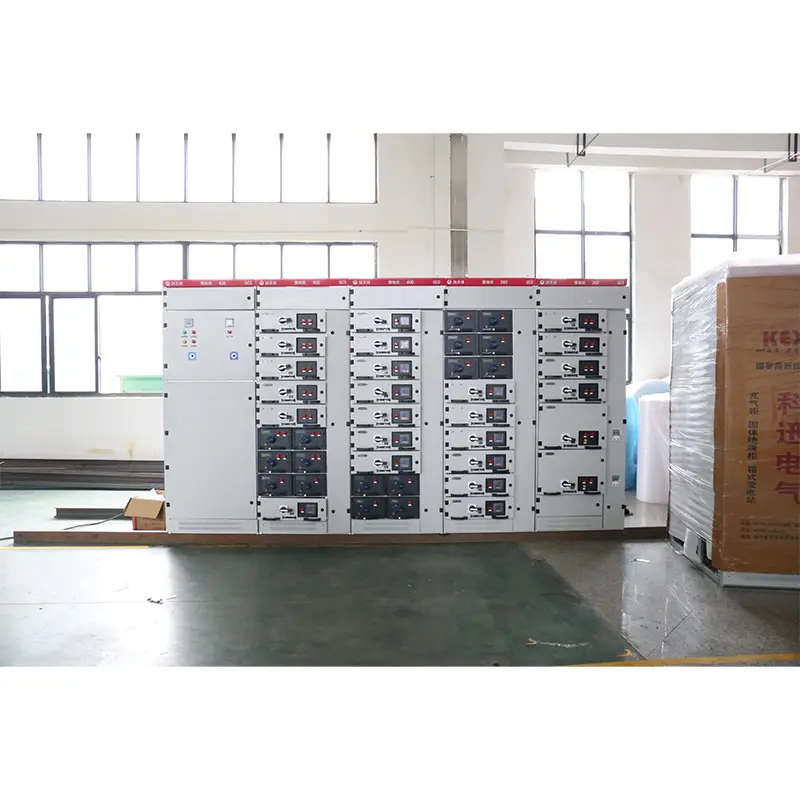

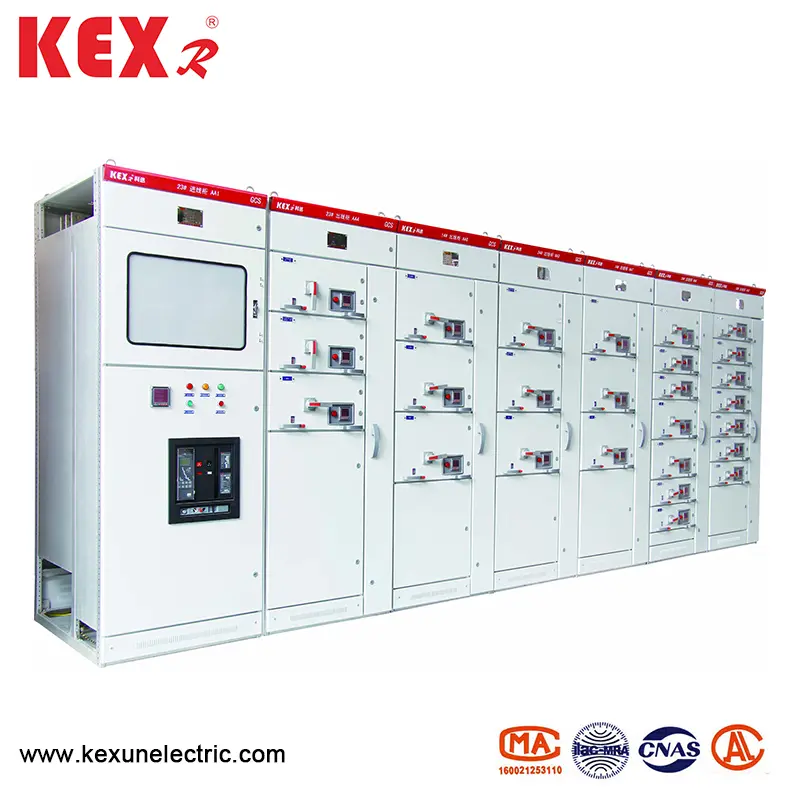

Mababang Boltahe Kumpletong Set

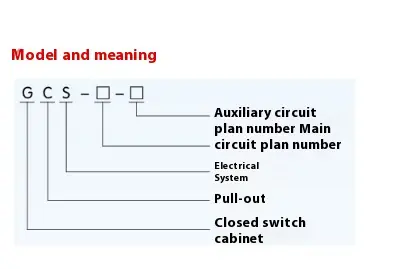

● Kahulugan ng modelo

● Mga pangunahing mga parameter

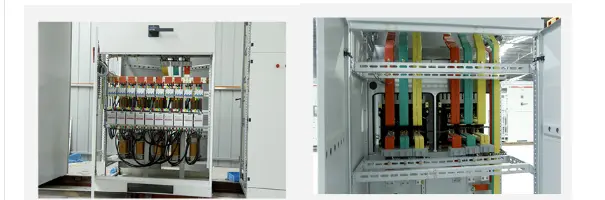

● Pangunahing istraktura

▶ Ang pangunahing frame ng uri ng GCS na mababang boltahe kumpletong set ay nagpatibay ng 8MF type na bukas na seksyon na bakal, at ang dalawang panig ng seksyon na bakal ay may mga butas ng pag -install na may modulus na 20mm at 100mm at ①9.2mm ayon sa pagkakabanggit, kaya ang panloob na pag -install ay nababaluktot at maginhawa.

▶ Ang pangunahing frame ay dinisenyo sa dalawang mga form ng pagpupulong, lalo na, ganap na tipunin na istraktura at bahagyang welded na istraktura (gilid frame at cross beam) para pumili ang mga gumagamit.

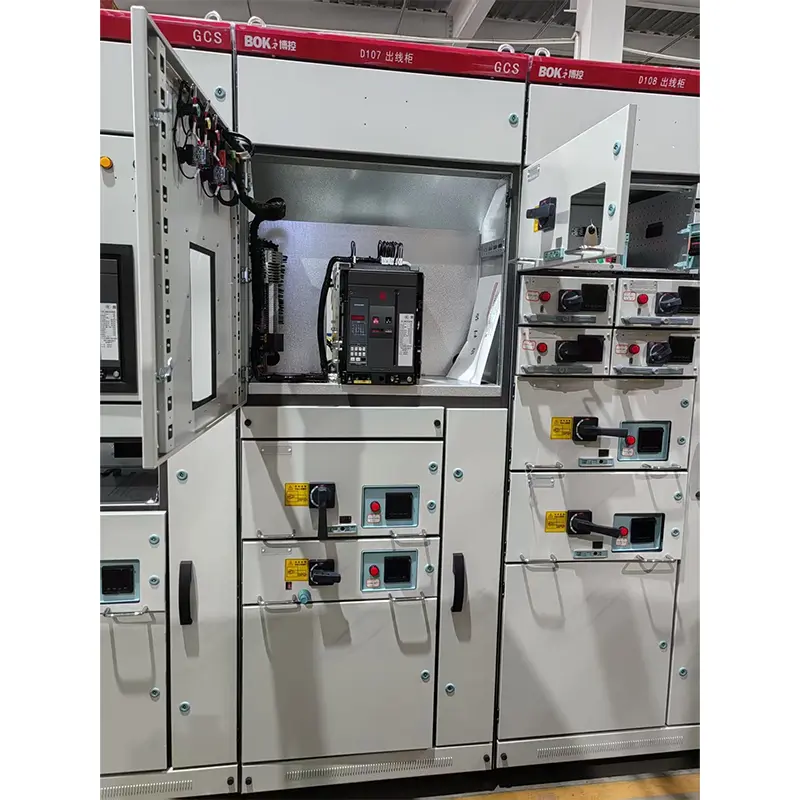

▶ Ang bawat functional room ng aparato ay nakahiwalay sa bawat isa, at ang mga compartment nito ay nahahati sa functional unit room, bus room at cable room. Ang mga pag -andar ng bawat silid ay medyo malaya.

▶ Ang pahalang na pangunahing bus ay nakaayos nang pahalang sa likod ng gabinete, na kung saan ay ang pangunahing hakbang upang gawin ang pangunahing circuit ng aparato ay may mataas na lakas ng maikling circuit.

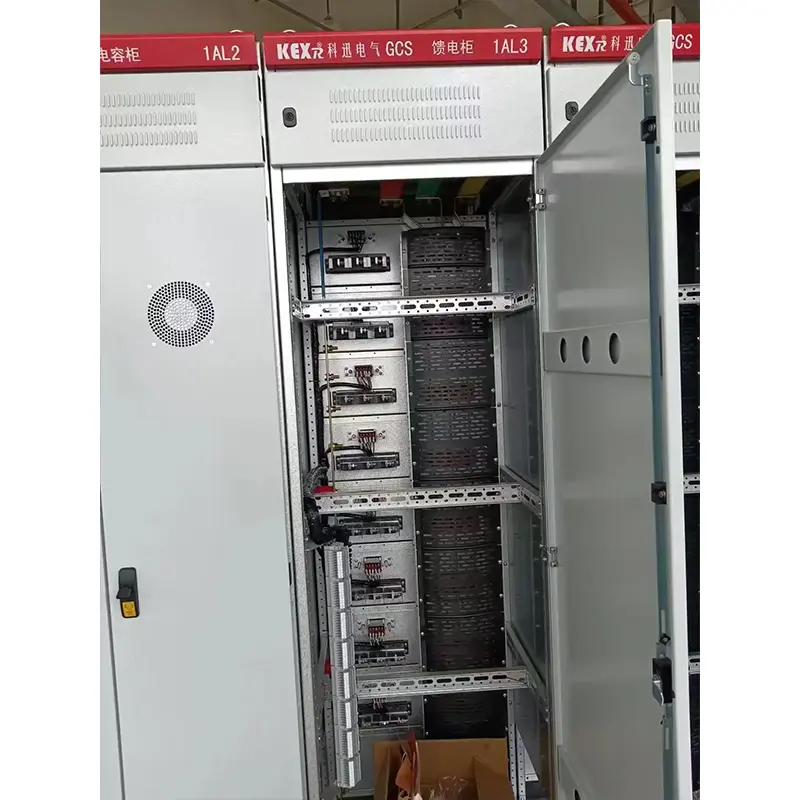

▶ Ang disenyo ng kompartimento ng cable ay ginagawang maginhawa para sa mga cable na pataas at pababa.

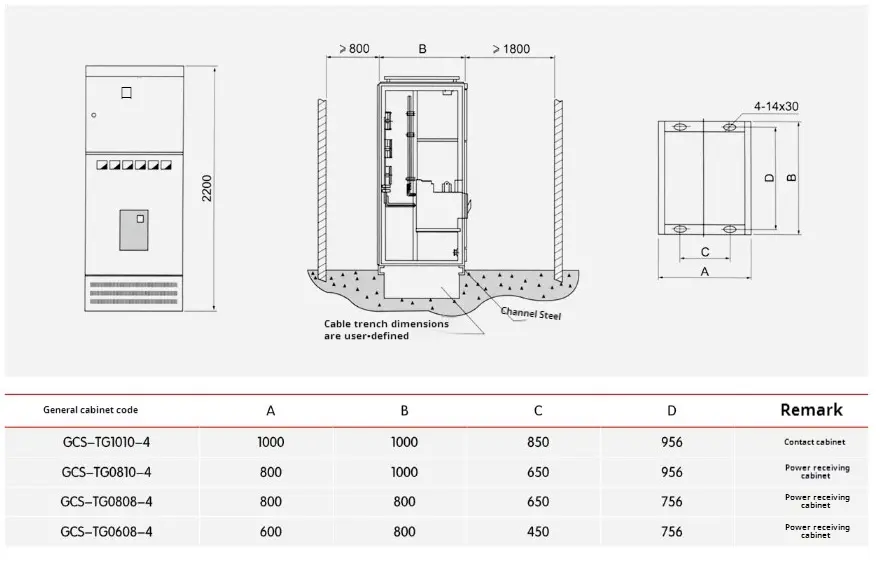

▶ Sukat ng serye ng pangkalahatang gabinete ng aparato (tingnan ang talahanayan sa ibaba):

● Pag -install at Paggamit ng GCS Type Mababang Boltahe Kumpletong Itakda

◆ Matapos dumating ang mga produkto sa pagtanggap ng lugar, dapat muna nilang suriin kung buo ang packaging. Kung natagpuan ang mga problema, dapat nilang agad na ipagbigay -alam ang mga nauugnay na kagawaran ng kontrata upang makagawa ng mga tala sa negosyo, pag -aralan ang mga dahilan nang magkasama, gumawa ng mga visa at makitungo pagkatapos. Para sa mga produktong hindi mai -install kaagad, dapat silang mailagay sa isang naaangkop na lugar at maayos na pinananatiling ayon sa normal na mga kondisyon ng paggamit at ang mga kinakailangan ng pansamantalang mga regulasyon sa imbakan para sa mga de -koryenteng kagamitan. 1. Ang produkto ay dapat mai -install ayon sa diagram ng pag -install ng eskematiko (tingnan ang nakalakip na figure). Ang Foundation Channel Steel at ang Bolts Kapag ang pamamaraan ng pag -aayos ng bolt ay pinagtibay ay dapat ibigay ng gumagamit. Kapag ang pangunahing bus ay konektado, kung ang ibabaw ay hindi pantay dahil sa transportasyon, imbakan at iba pang mga kadahilanan, dapat itong i -level bago ang koneksyon at pangkabit.

◆ Kapag ang mga aparato ay naka -install nang hiwalay o sa mga haligi, ang kanilang verticality, hindi pagkakapantay -pantay ng ibabaw ng gabinete at paglihis ng mga gaps sa pagitan ng mga cabinets ay dapat matugunan ang mga kinakailangan sa talahanayan sa ibaba.

◆ Inspeksyon at inspeksyon pagkatapos ng uri ng GCS na Mababang Boltahe Kumpletong Itakda

pag -install at bago ilagay sa pagpapatakbo

(1) Suriin kung ang tuktok na pintura o iba pang mga takip na materyales (tulad ng plastik na pag -spray) ng gabinete ay nasira, at kung ang gabinete ay tuyo at malinis.

(2) Kung ang mekanismo ng operating ng mga sangkap na elektrikal ay nababaluktot, at hindi dapat magkaroon ng jamming o labis na lakas ng operating.

(3) Kung ang on-off ng pangunahing at pantulong na mga contact ng pangunahing mga de-koryenteng kasangkapan ay maaasahan at tumpak.

(4) Ang mekanismo ng drawer o drawout ay dapat na nababaluktot at magaan, nang walang jamming at banggaan.

. Ang lalim ng pagpasok ng pangunahing at pantulong na mga contact ay dapat matugunan ang mga kinakailangan. Mekanikal na interlocking o elektrikal: tama ang pagkilos ng pagtugon, at ang pag -lock o paglabas ay dapat maaasahan.

(6) Ang mga drawer ng parehong laki ay dapat na mapagpapalit nang maginhawa nang walang jamming at banggaan.

(7) Ang saligan na pakikipag -ugnay sa pagitan ng drawer at gabinete ay dapat na malapit na makipag -ugnay. Kapag ang drawer ay itinulak, ang grounding contact ng drawer ay nakontak bago ang pangunahing pakikipag -ugnay, at kapag ito ay nakuha, ang saligan na contact ay na -disconnect pagkatapos ng pangunahing contact.

(8) Ang pagkakalibrate ng instrumento, ang ratio ng pagbabagong -anyo at polaridad ng transpormer ay magiging tama.

(9) Ang pagtutukoy ng fuse core ay dapat matugunan ang mga kinakailangan ng disenyo ng engineering.

(10) Ang rating at setting ng proteksyon ay magiging tama at maaasahan.

(11) Gumamit ng isang 1000V megohmmeter upang masukat ang halaga ng paglaban sa pagkakabukod na hindi bababa sa 1MΩ.

.

◆ Gumamit ng pag -iingat ng uri ng GCS na Mababang Boltahe Kumpletong Itakda

▶ Ang aparato ay isang mababang boltahe na kumpletong hanay na hindi naka -install laban sa dingding, na pinatatakbo mula sa harap at pinananatili sa magkabilang panig. Ang mga kwalipikadong propesyonal lamang ang maaaring magpasok o magbukas ng maintenance channel at pintuan ng gabinete para sa operasyon, inspeksyon at pagpapanatili.

▶ Ang Air Switch at Molded Case Circuit Breakers ay pinaghiwalay at sarado nang maraming beses, lalo na pagkatapos ng maikling paghihiwalay at pagsasara ng circuit, na magiging sanhi ng mga lokal na contact burn at makagawa ng mga sangkap na carbon, na tataas ang paglaban sa contact. Samakatuwid, dapat silang mapanatili at ma -overhauled sa manu -manong pagtuturo ng circuit breaker.

▶ Matapos ang pag -install at pagpapanatili, ang paghihiwalay sa pagitan ng mga compartment at functional unit ay dapat na mahigpit na suriin upang matiyak ang mahusay na pag -andar ng paghihiwalay ng aparato at maiwasan ang pagpapalawak ng kasalanan.

● Package ng produkto

Ang tagagawa ay dapat magbigay ng mga sumusunod na dokumento at accessories kapag nagbibigay:

▶ Listahan ng aparato

▶ Sertipiko ng produkto

▶ Mga tagubilin para magamit

▶ Ulat sa Pagsubok sa Pabrika

▶ Kaugnay na mga guhit ng elektrikal

▶ Mga susi ng pintuan ng gabinete, mga hawak ng operating at ekstrang bahagi na tinukoy sa kontrata.

▶ Mga tagubilin sa pag -install ng mga pangunahing sangkap

● Pag -order ng mga tagubilin

Ang kontrata ng order ng uri ng GCS na Mababang Boltahe Kumpletong Set ay naglalaman ng mga sumusunod na nilalaman:

▶ Ang buong modelo ng produkto ay may kasamang pangunahing numero ng scheme ng circuit at ang numero ng scheme ng auxiliary circuit.

▶ Ang pangunahing circuit system na pagkakasunud -sunod ng pagkakasunud -sunod

▶ Electrical Schematic Diagram ng Auxiliary Circuit

▶ Listahan ng mga sangkap sa gabinete

▶ Pagtatakda ng mga parameter tulad ng boltahe, kasalukuyan at oras sa circuit.

▶ Iba pang mga espesyal na talahanayan na hindi naaayon sa normal na paggamit ng produkto.
