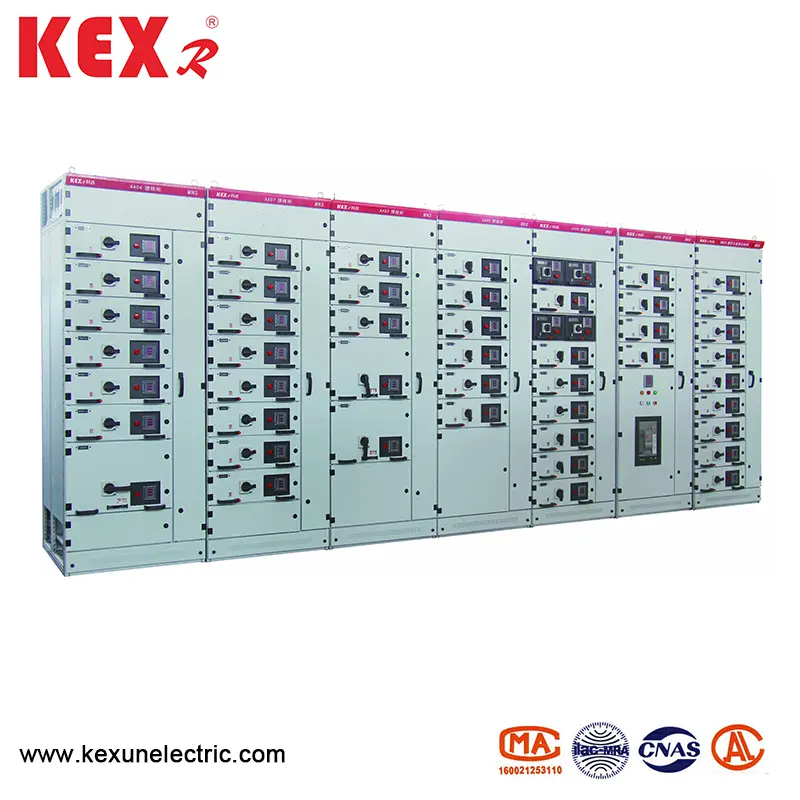

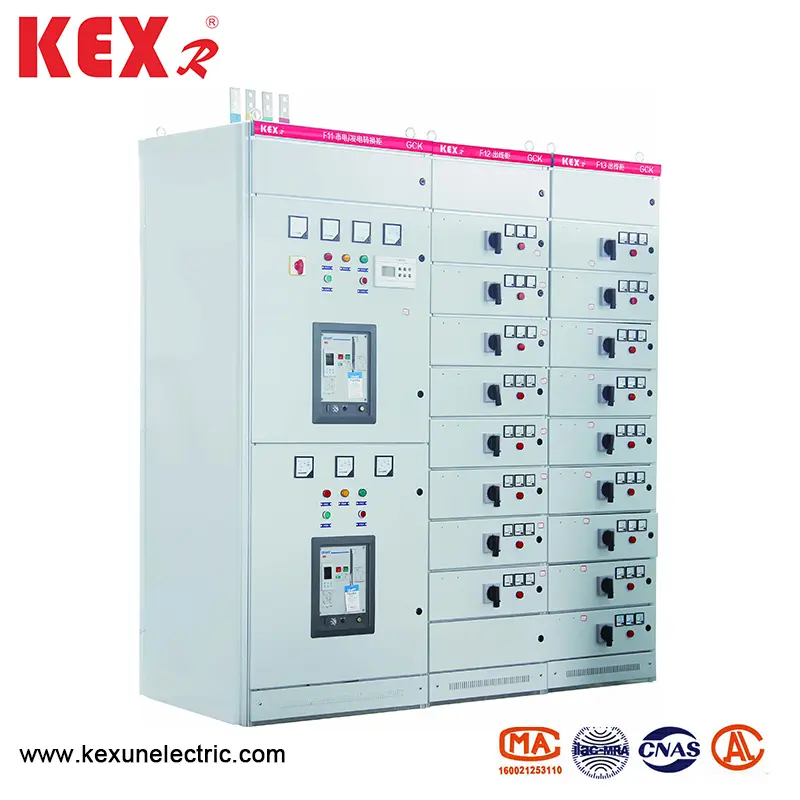

Mababang boltahe ng pamamahagi ng boltahe

● Mga Pamantayan

Ang uri ng MNS na mababa ang boltahe ng pamamahagi ng boltahe na umaayon sa pambansang pamantayan ng propesyonal na pamantayan ng GB7251.1 Mababang-boltahe na switchgear at JB/T9961 Mababang boltahe na hindi maalis na switchgear, at ang pang-internasyonal na mga pamantayan ng propesyonal tulad ng IEC439-1.VDE0660 Bahagi V.

● MNS type ang mababang boltahe ng pamamahagi ng kuryente gamit ang mga kondisyon gamit ang mga kondisyon

▶ temperatura ng ambient ： -5 ~ 40 ℃ ， 24H average na mas mababa sa 35 ℃

▶ Mga kondisyon sa atmospera: Malinis ang hangin, at ang kamag -anak na kahalumigmigan ay hindi dapat lumampas sa 50% sa pinakamataas na temperatura ng +40 ℃. Sa mas mababang temperatura, pinahihintulutan ang mas mataas na kamag -anak na kahalumigmigan, halimbawa, 90% sa +20 ℃, ngunit ang mga pagbabago sa temperatura ay dapat isaalang -alang, at ang paghalay ay maaaring paminsan -minsan.

▶ Altitude: Mas mababa sa 1000m, ang uri ng MNS na uri ng mababang boltahe ng pamamahagi ng boltahe ay angkop para sa transportasyon at imbakan sa mga sumusunod na temperatura: -25 ℃ hanggang +55 ℃, at maaari itong maabot ang +70 ℃ sa loob ng 24h sa isang maikling panahon. Sa ilalim ng mga matinding temperatura na ito, ang aparato ay hindi dapat masira nang walang kabuluhan, at dapat itong gumana nang normal.

▶ Kung hindi matugunan ang mga kondisyon sa itaas, dapat itong ayusin sa pamamagitan ng konsultasyon sa pagitan ng gumagamit at kexun.

▶ Kapag ginagamit ang aparatong ito sa mga platform ng pagbabarena ng langis at paggawa ng mga platform at mga platform ng nukleyar na kuryente, ang isang kasunduan sa teknikal ay dapat na lagdaan nang hiwalay.

● Pangunahing mga teknikal na parameter ng MNS Type Mababang Voltage Power Distribution Cabinet

◆ Electric performance

◆ IP degree

Sumunod sa mga pamantayan ng IEC529 at DIN40050. Pinoprotektahan ng IP30 ang mga solido na mas malaki kaysa sa φ φ2.5mm, pinoprotektahan ng IP40 ang mga solido na mas malaki kaysa sa φ 41.0mm, at pinoprotektahan ng IP54 laban sa alikabok at pag -splash sa anumang direksyon (mangyaring kumunsulta sa tagagawa kapag nag -order ng antas ng proteksyon ng IP54).

◆ Ang istraktura ng gabinete

Ang pangunahing istraktura ng mababang boltahe ng pamamahagi ng lakas ng boltahe ay binubuo ng mga profile na may hugis na C. Ang Seksyon C ay nabuo sa pamamagitan ng baluktot na plato ng bakal na may E = 25mm bilang module mounting hole. Ang lahat ng mga cabinets at panloob na mga partisyon ay galvanized at purified. Sa paligid ng mga panel ng pinto, ang mga side panel ay gawa sa high-boltahe na electrostatic spraying. Tingnan ang figure sa ibaba para sa pangunahing istraktura ng gabinete.

◆ Lumipat ng uri ng gabinete

1. Distansya sa pagitan ng mga sentro ng pamamahagi ng kuryente (PC1: Emax, MT, 3WN, AH, ME Series circuit breakers ay maaaring magamit.

2. Cabinet ng Motor Control Center (MCC): Ito ay tipunin ng malaki at maliit na drawer, at ang pangunahing switch ng bawat loop ay nagpatibay ng high-breaking plastic case circuit breaker o rotary load switch na may fuse. Awtomatikong Gabinete ng Kompensasyon ng Power Factor (na may manu -manong, awtomatiko at malayong mga aparato ng kabayaran sa kadahilanan ng kapangyarihan)

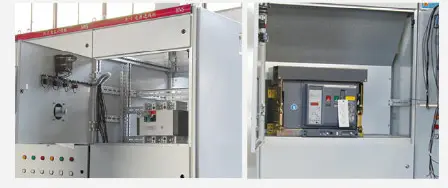

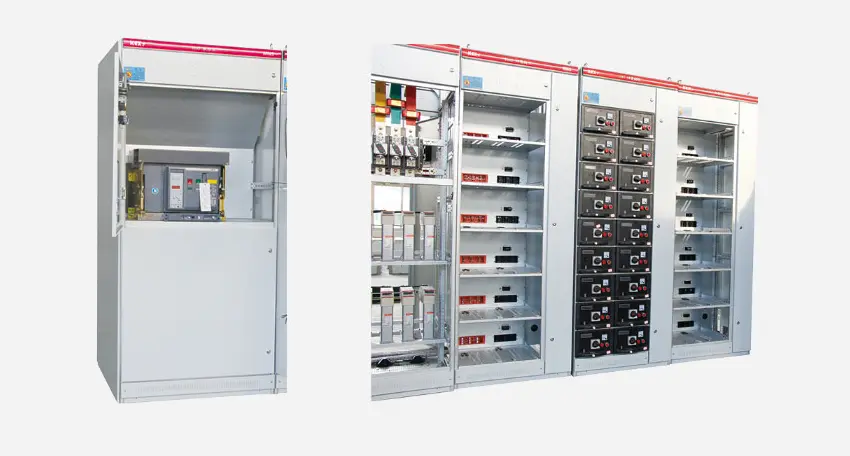

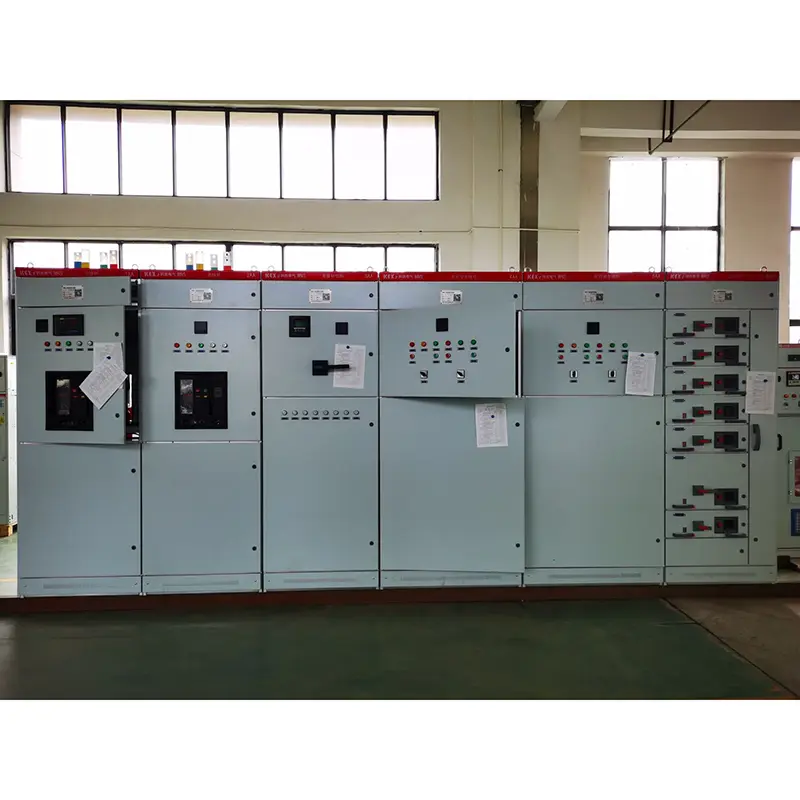

◆ Isang gabinete ng Power Distribution Center (PC)

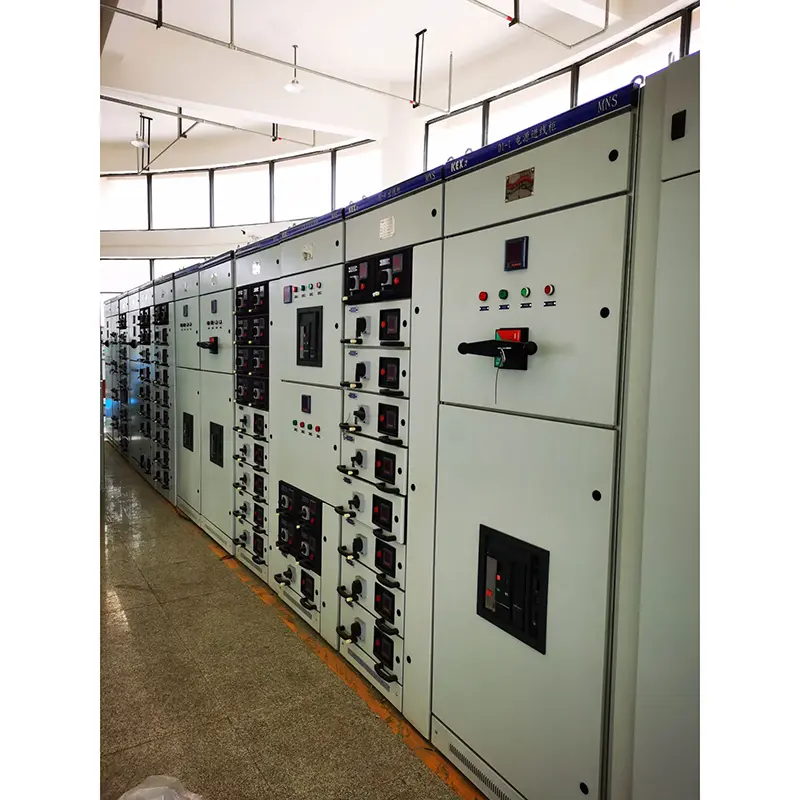

◆ B cabinet ng Motor Center (MCC)

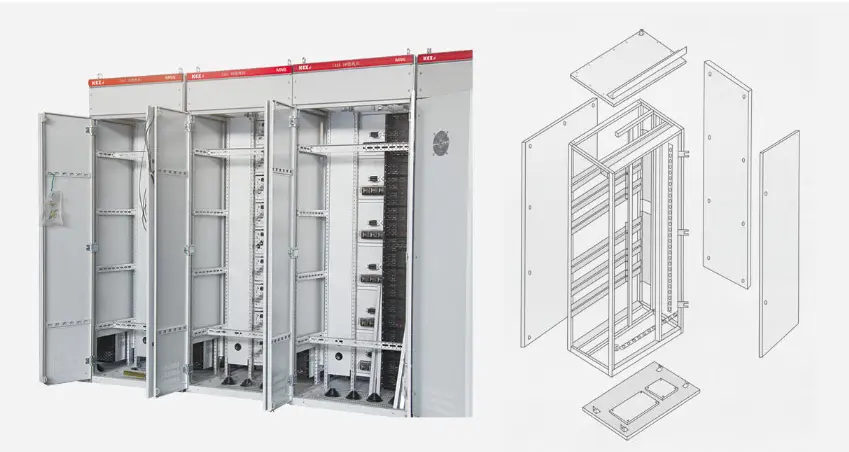

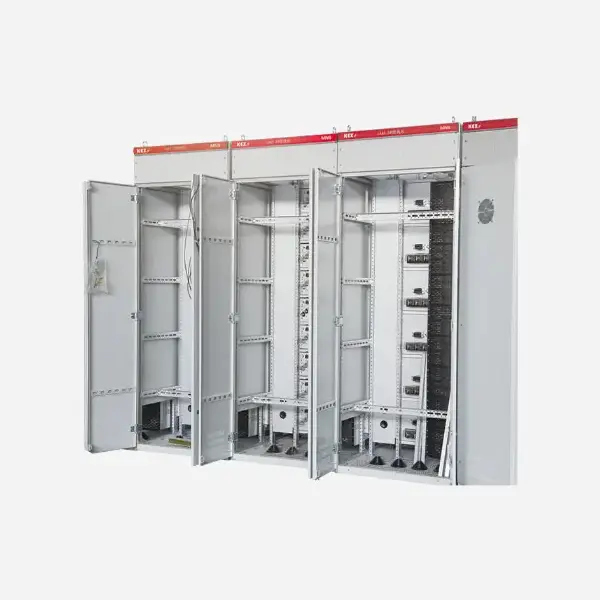

◆ Ang istraktura ng frame ng gabinete na binubuo ng mga profile na hugis-C

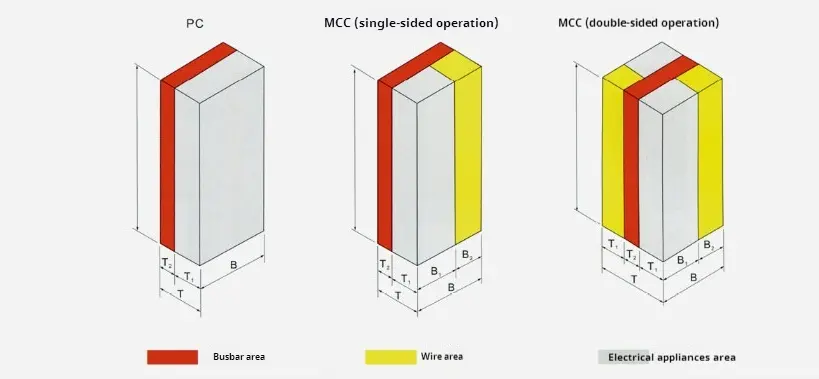

◆ Ang diagram ng eskematiko ng uri ng MNS na mababang kabinet ng pamamahagi ng boltahe

● Disenyo ng pagkahati ng gabinete

◆ Power Distribution Center (PC)

(1) ang gabinete ng PC ay nahahati sa tatlong mga compartment; Pahalang na kompartimento ng bus: sa likuran ng gabinete; Functional Unit Compartment: sa harap na itaas na bahagi ng gabinete o sa harap na kaliwang bahagi ng gabinete;

. Ang kompartimento ng control loop ay pinaghiwalay mula sa functional unit kompartimento ng isang apoy-retardant polyphenylene eter plastic cover.

(3) Ang frame circuit breaker na naka -install sa gabinete ay maaaring manu -manong pinatatakbo sa labas ng gabinete sa saradong estado. Alamin ang pagbubukas at pagsasara ng estado ng circuit breaker at hatulan kung ang circuit breaker ay nasa posisyon ng pagsubok o ang posisyon ng pagtatrabaho ayon sa posisyon ng posisyon sa pagitan ng mekanismo ng operating at ng pintuan.

(4) Ang isang istraktura ng paghihiwalay ay dinisenyo sa pagitan ng pangunahing circuit at ang auxiliary circuit. Ang mga pantulong na de-koryenteng yunit na binubuo ng mga metro, mga ilaw ng signal at mga pindutan ay naka-install sa plastic board, at ang takip na gawa sa apoy-retardant polyurethane foam plastic ay nahihiwalay mula sa pangunahing circuit sa likod ng board.

◆ Pull-Out Motor Control Center at Maliit na Kasalukuyang Power Distribution Center (MCC)

Ang drawer-type na MCC gabinete ay nahahati sa tatlong mga compartment, lalo na, ang pahalang na kompartimento ng bus sa likod ng gabinete, ang functional unit kompartimento sa kaliwa sa harap ng gabinete at ang kompartimento ng cable sa kanan sa harap ng gabinete. Ang pahalang na kompartimento ng bus at ang functional unit kompartimento ay pinaghiwalay ng mga functional board na gawa sa apoy-retardant foamed plastics, at ang kompartimento ng cable ay nahihiwalay mula sa pahalang na kompartimento ng bus at ang functional unit kompartimento ng mga bakal na plato. MCCI Motor Control Center) Ang mga drawer ay nahahati sa sumusunod na limang uri: 8e/4: Taas 200 × lapad 150 × lalim 400 mm. 8e/2: Taas 200 × lapad 300x lalim 400 mm. 8e: Taas 200 × lapad 600 × lalim 400 mm. 16e: Taas 400 × lapad 600 × lalim 400 mm. 24e: Taas 600 × lapad 600 × lalim 400 mm.

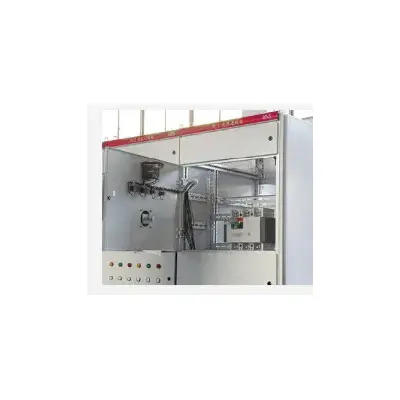

◆ Rear outlet switch na istraktura ng gabinete

Upang mabawasan ang lapad ng pag -aayos ng switch cabinet, ang pangunahing bus ng switch cabinet ay pahalang na naka -install sa tuktok ng switch cabinet, at ang likurang kalahati ng gabinete ay isang silid ng cable, kung saan ang mga papasok at papalabas na mga cable ay konektado. Ang harap ng switch cabinet ay ang silid ng aparato, kung saan naka -install ang mga functional unit ng switchgear. Sa sistemang ito, ang silid ng cable sa gilid ng gabinete ng switch ay inilipat sa likurang gabinete, na lubos na binabawasan ang lapad ng pag -aayos ng gabinete ng switch upang higit na matugunan ang mga kinakailangan ng layout ng espasyo ng substation.

Ang gabinete ng feeder ay 600mm ang lapad at 1000/1200mm ang lalim, na may isang independiyenteng pangunahing silid ng bus sa tuktok, na kung saan ay nakahiwalay mula sa silid ng aparato. Ang epektibong taas ng pag -install ng silid sa harap ng aparato ay 72E (e = 25mm), na kung saan ay nahihiwalay mula sa likurang silid ng cable sa pamamagitan ng multifunctional board, na ginagamit ang buong puwang ng pag -install ng switch cabinet, na may compact na istraktura at kakayahang umangkop na pagsasaayos ng yunit. Ang silid ng cable sa likod ay may isang pintuan, na kung saan ay maginhawa para sa pag -install at pagpapanatili. Ang lapad ng papasok na gabinete ay natutukoy ayon sa frame na kasalukuyang ng papasok na yunit. Ang inirekumendang lapad ay 400/600/800/1000mm, at ang lalim ng gabinete ay 1000mm.

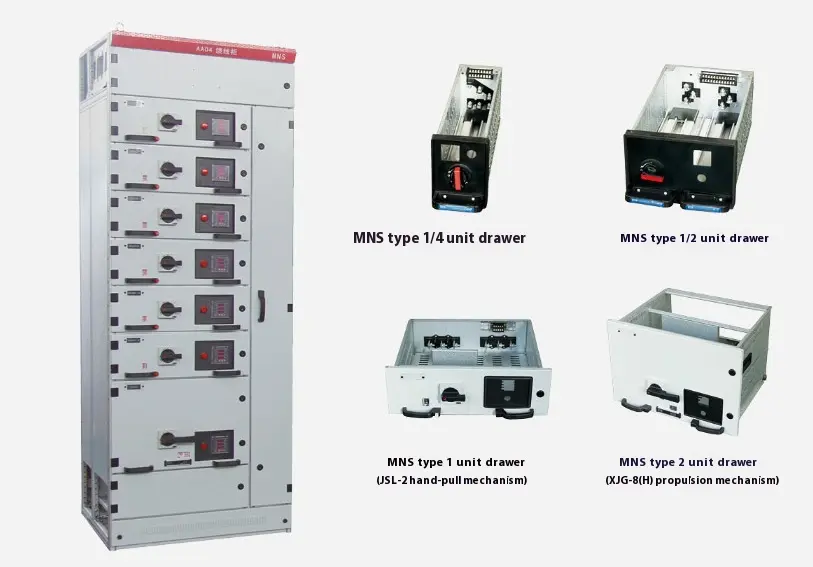

● Uri ng drawer

(1) 8E/4: Magtipon ng 4 na mga yunit ng drawer sa 8e taas na puwang.

(2) .8e/2: Magtipon ng 2 mga yunit ng drawer sa 8e taas na puwang.

(3) 8e: Magtipon ng isang yunit ng drawer sa 8e taas na puwang.

(4) 16E: Magtipon ng isang yunit ng drawer sa taas na 16E (400mm).

(5) 24e: Magtipon ng isang yunit ng drawer sa taas na 24e (600mm). Limang uri ng mga yunit ng drawer ay maaaring tipunin nang paisa -isa sa isang gabinete, at maaari ring magamit para sa halo -halong pagpupulong. Tingnan ang talahanayan sa ibaba para sa maximum na bilang ng mga yunit ng drawer na maaaring mapunan sa isang gabinete para sa solong pagpupulong.

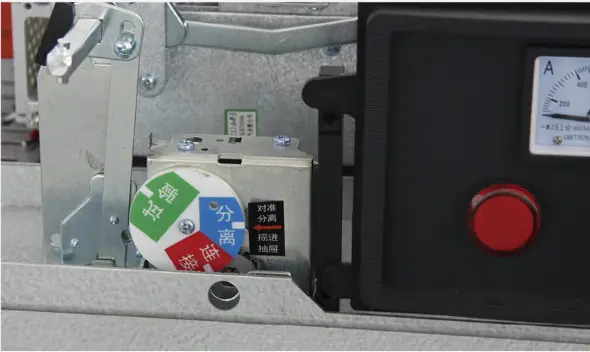

◆ Electrical at mechanical interlocking ng mga drawer

Ang yunit ng drawer ay may maaasahang posisyon ng mechanical interlocking, na kinokontrol ng operating handle at may halata at tumpak na pagsasara, pagsubok, pagguhit at mga posisyon ng paghihiwalay. Tingnan ang figure para sa pag -andar ng mekanismo ng operating. Upang palakasin ang mga pag -iingat sa kaligtasan, ang mga padlocks ay maaaring maidagdag pagkatapos ma -posisyon ang operating handle, at hanggang sa tatlong mga kandado ay maaaring maidagdag, tulad ng ipinapakita sa kaliwang pigura. Matapos ang yunit ng drawer ay nasa lugar, dapat itong kumilos nang mahigpit alinsunod sa pag -andar ng operasyon at posisyon na nakalista sa Larawan 4 at Larawan 5, kung hindi, madali itong masira ang mga bahagi ng istruktura, kaya't bigyang -pansin ang pansin kapag ginagamit ito.

◆ 8e/4 at 8e/2 patakbuhin ang pagpapaandar ng switch

◆ 8eand 16e, 24e patakbuhin ang pagpapaandar ng switch

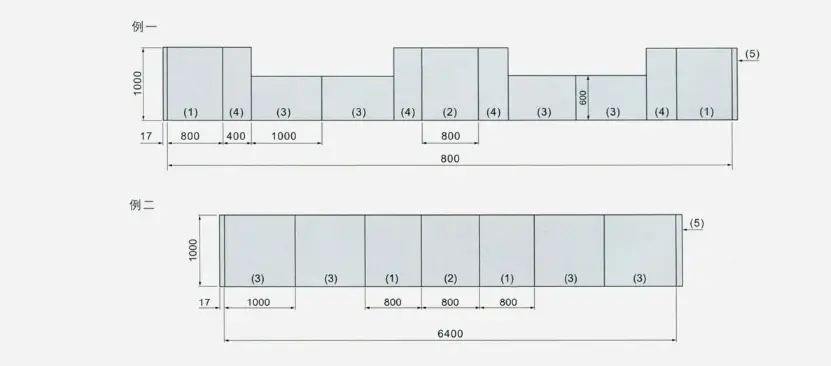

◆ Schematic diagram ng mode ng kumbinasyon

● Pag -install, paggamit at pagpapanatili

1. Pagdating ng aparato sa patutunguhan, suriin muna kung kumpleto ba ang packing box. Kung ang aparato ay hindi mai -install kaagad, dapat itong maiimbak sa isang tuyo at malinis na lugar.

2. Inirerekomenda ang aparato na mai -install ang layo mula sa dingding, o maaari itong mai -install laban sa dingding. Ang eroplano ng pag -install ng pundasyon ay dapat na patag, at ang pahalang na error ng pundasyon ng channel na bakal ay 1/1000, at ang kabuuang haba ng paglihis ay 3 mm ..

3. Inirerekomenda na gumamit ng grade 8.8 at washer ng pag -igting para sa pag -aayos ng bolt ng lahat ng mga conductive na bahagi, at ang inirekumendang masikip na metalikang kuwintas ay ipinapakita sa talahanayan sa ibaba:

4. Cable Head Sheath at isang tiyak na bilang ng mga konektor ng tanso para sa pangalawang circuit na ibinibigay ng MCC Scheme Accessories. .

5. Matapos ang pagkonekta sa cable, ang ilalim ng aparato ay dapat sarado upang maiwasan ang mga maliliit na hayop na mag -crawl sa gabinete at nagiging sanhi ng mga maikling aksidente sa circuit.

6. Matapos ang pag -install o pagsasaayos, bago isagawa, ang mga sumusunod na inspeksyon at mga pagsubok ay kinakailangan:

▶ Suriin kung ang mga de -koryenteng kagamitan at control wiring na naka -install sa aparato ay nakakatugon sa mga kinakailangan ng mga guhit ng pabrika.

▶ Manu -manong operasyon ng iba't ibang mga switch ay dapat na nababaluktot, nang walang abnormality o jamming.

▶ Suriin kung ang mga aksyon ng mekanikal na mekanismo ng interlocking at aparato ng electric interlocking ay tama at maaasahan, na dapat matugunan ang mga kinakailangan ng system.

▶ Suriin kung ang paglaban ng pagkakabukod ng pangunahing circuit at ang control circuit ay nakakatugon sa tinukoy na mga kinakailangan.

▶ Suriin kung ang mga de -koryenteng kagamitan na naka -install sa aparato ay nasa mahusay na pakikipag -ugnay at nakakatugon sa mga teknikal na kinakailangan ng mismong de -koryenteng kasangkapan.

▶ Suriin kung mayroong anumang bagay na dayuhan sa loob ng aparato at kung ang mga mounting screws ng iba't ibang bahagi ay maluwag.

◆ Mga tagubilin sa pagpapatakbo para sa pull-out MCC:

.

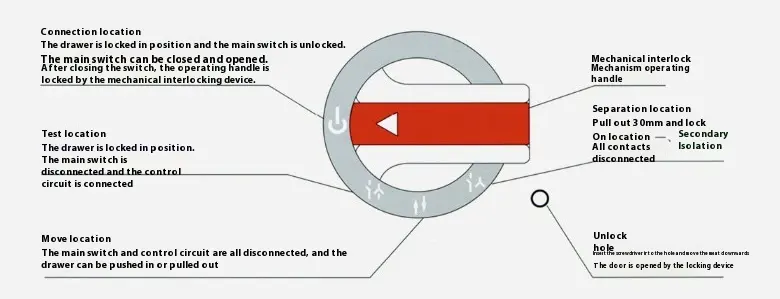

(2) Tingnan ang Larawan 4 para sa mga simbolo at pag -andar sa panel ng 8e/4 at 8e/2 drawer. Ang arrow mula sa paglabag na posisyon na "O" sa posisyon ng nagtatrabaho "i" sa figure ay nagpapahiwatig na ang operating handle ay dapat itulak sa una at pagkatapos ay paikutin mula sa "O" hanggang "i". Kapag bumalik, hindi na kailangang itulak ito, i -on lamang ang hawakan na "i" sa "O", at pagkatapos ng pagpapakawala, ang hawakan.

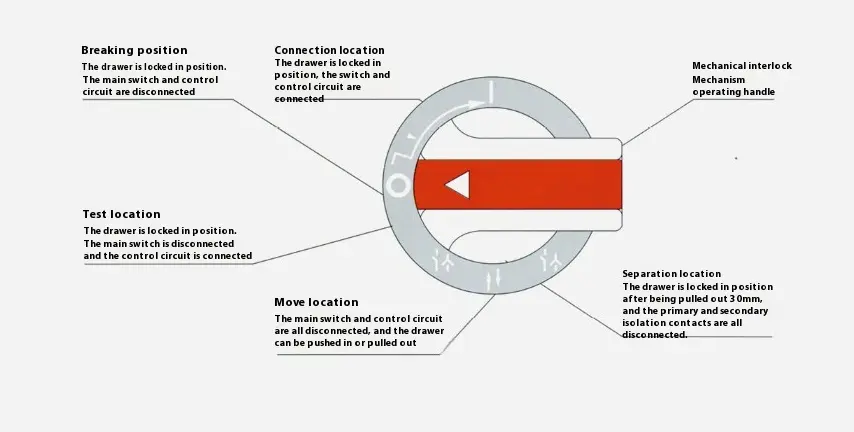

(3) Tingnan ang Larawan 5 para sa mga simbolo at pag-andar sa 8E-24E drawer panel. Kapag ang hawakan ay umabot sa posisyon ng pagtatrabaho, ang mekanismo ay naglalabas ng mekanikal na lock sa pangunahing switch, at pagkatapos ay ang pangunahing switch ay maaaring sarado at mabuksan. Gayunpaman, kapag ang pangunahing switch ay sarado, ang hawakan ng mekanismo ng interlocking ay hindi maaaring mapatakbo. Mayroong isang maliit na takip ng plastik sa pintuan sa ibabang kanang sulok na nakakatugon sa pag -sign, na kung saan ay ang pag -unlock ng mekanismo ng pintuan. Ang proseso ng operasyon ay ang mga sumusunod: Kapag ang drawer ay nasa posisyon ng pagtatrabaho, kung nais mong buksan ang pintuan, unang hilahin ang maliit na takip, pagkatapos ay ipasok ang distornilyador sa butas at ilipat ang latch pababa upang buksan ang pintuan. Siguraduhing takpan ang maliit na takip ng plastik pagkatapos buksan ang pintuan, kung hindi man ay masisira ang orihinal na antas ng proteksyon.

● transportasyon at pag -iimbak ng mga aparato

▶ Ang aparato ay hindi pinapayagan na mag -tip at magdusa ng matinding panginginig ng boses.

▶ Ang plate ng anggulo ng transportasyon ay dapat gamitin kapag ang pag -angat ng aparato pagkatapos ng pag -unpack, at ang kasama na anggulo ng dalawang bakal na wire at lubid ay dapat na ≤1200. Kung ang isang trak ng forklift, roller o uwak ay ginagamit, hindi pinapayagan na isagawa nang direkta sa underframe ng aparato.

▶ Kapag naka -install ang aparato sa lugar, kung nais mong ilipat ang posisyon para sa isang maikling distansya, maaari mo itong i -pry sa apat na sulok ng tsasis.

▶ Ang mga de -koryenteng produkto at bahagi ay hindi pinapayagan na ma -disassembled sa kalooban sa aparato.

▶ Ang ulan ay dapat mapigilan mula sa basa, at ang nakapaligid na temperatura ay dapat alinsunod sa mga nauugnay na probisyon ng halimbawang ito.

● Pagkumpleto ng mga produkto

Ang uri ng MNS na mababang boltahe ng pamamahagi ng boltahe ay nakalakip na may listahan ng packing, sertipiko ng produkto, manu -manong pagtuturo ng produkto at mga kinakailangang guhit, at ang mga susi ng pinto at ekstrang bahagi na ibinigay ayon sa listahan ng pagsuporta ay nakalakip.
