Lv switchgear

● Regular na paggamit ng mga kondisyon

◆ Ang taas ng GCK LV switchgear mas mababa sa 2000m

◆ Ang nakapaligid na temperatura ng hangin ay hindi mas mataas kaysa sa +40 ℃, at ang average na temperatura sa loob ng 24h ay hindi mas mataas kaysa sa +35 ℃, at ang nakapaligid na temperatura ng hangin ay hindi mas mababa kaysa-50 ℃

◆ Mga kondisyon sa atmospera: Malinis ang hangin, at ang kamag -anak na kahalumigmigan ay hindi hihigit sa 50% kapag ang temperatura ay +40 ℃, at pinapayagan ang mas mataas na kamag -anak na kahalumigmigan kapag mababa ang temperatura, halimbawa, 90% kapag ang temperatura ay +20 ℃

◆ Ang GCK LV switchgear ay dapat na mai -install sa mga lugar na libre mula sa apoy, tuyong pagsabog, malubhang polusyon, kaagnasan ng kemikal at marahas na panginginig ng boses

◆ Ang pagkahilig gamit ang vertical na eroplano ay hindi lalampas sa 5; Ang produktong ito ay angkop para sa transportasyon at imbakan sa mga sumusunod na temperatura: -25 ℃ ~+55 ℃, at hindi ito lalampas sa+70 ℃ sa isang maikling panahon (hindi hihigit sa 24h); Kung ang mga kondisyon sa itaas ng paggamit ay hindi matugunan, ang gumagamit ay dapat itaas ito sa tagagawa kapag nag -uutos at husayin ito sa pamamagitan ng konsultasyon.

● Pangunahing mga teknikal na parameter ng GCK LV switchgear

● Tampok ng Arkitektura

Ang yunit ng pag -andar ng drawer at ang pintuan ay mekanikal na pinagsama ng mekanismo ng operating ng pangunahing switch. Kapag ang pangunahing switch ay nasa posisyon ng pagsasara, ang pintuan ay hindi mabubuksan, at ang mekanismo ng operating ay maaaring mai -lock sa pagsasara o pagbubukas ng posisyon na may karagdagang padlock. Ang mga compartment ng mga yunit ng pag -andar ay pinaghiwalay ng mga metal plate, at ang mga drawer ay may mahusay na pagpapalitan, at may posisyon sa pagtatrabaho, posisyon ng pagsubok at posisyon ng paghihiwalay. Kapag ang drawer ay itinulak sa isang tiyak na posisyon, ang drawer ay awtomatikong nakaposisyon. Sa oras na ito, ang drawer sa kaliwang bahagi ng drawer ay maaaring mahila upang palabasin ang pagpoposisyon at ipasok ang susunod na posisyon. Kapag ang drawer ay nakuha sa labas ng gabinete, mayroon din itong pag -andar upang maiwasan ang pagbagsak.

▶ Ang gabinete na may mga nakapirming mga scheme tulad ng kabayaran at pagsukat ng kapasidad ay may parehong hitsura at ang parehong pahalang na posisyon ng bus bilang drawer cabinet. Sa gayon tinitiyak na ang drawer-type na gabinete at ang nakapirming gabinete ay maaaring magamit nang magkatabi.

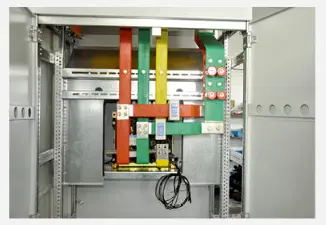

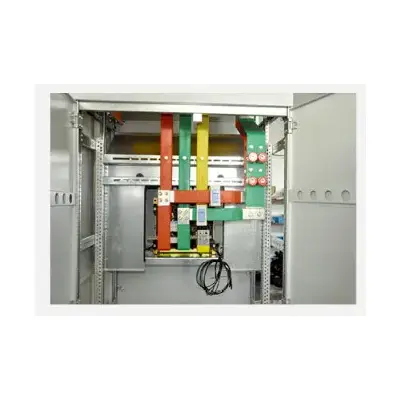

▶ Sistema ng Busbar: Ang busbar ng gabinete ay nagpatibay ng three-phase five-wire system, ang solong busbar ay ginagamit kapag ang na-rate na kasalukuyang ng pahalang na busbar ay nasa ibaba ng 1250a, at ang dobleng busbar ay ginagamit kapag ang na-rate na kasalukuyang ng pahalang na busbar ay nasa itaas ng 1250a. Ang pahalang na busbar sa pagitan ng mga cabinets ay na -overlay sa pamamagitan ng pagkonekta ng mga bloke, at ang vertical busbar ay nakapaloob sa pamamagitan ng polycarbonate engineering plastic shell. Ang panloob na baffle ay ginagamit upang limitahan ang pagsasabog ng arko. Ang neutral na busbar ay nakatakda sa harap ng tuktok ng gabinete, at ang proteksiyon na busbar (PE) ay nakatakda sa ilalim ng gabinete at konektado sa baffle ng gabinete.

▶ Sa ilalim ng kondisyon ng hindi pagbabawas ng antas ng proteksyon ng shell, ang ilalim at tuktok ng switch cabinet ay binibigyan ng mga natural na window ng bentilasyon.

▶ Ang grade grade ng shell ng gabinete ay IP40.

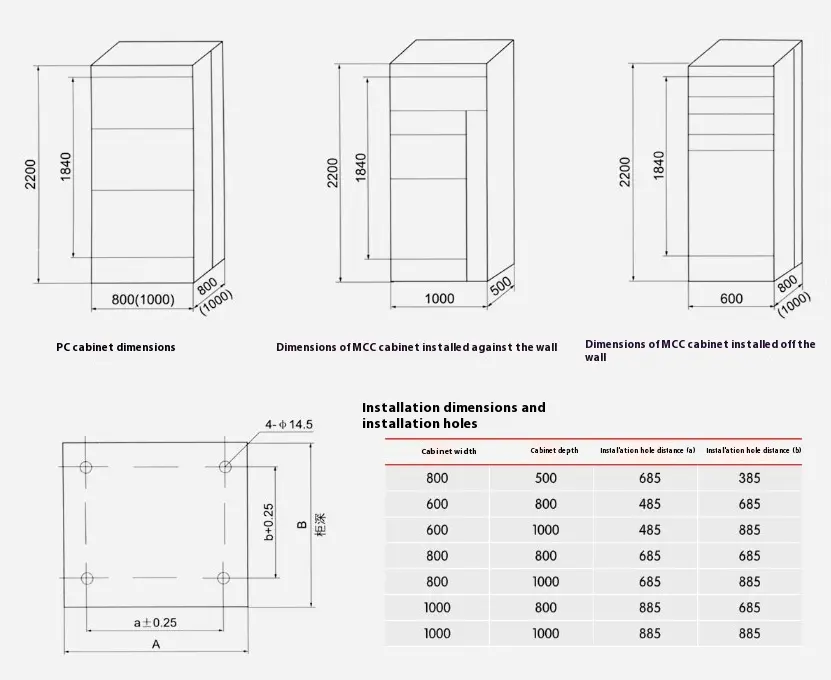

● LV switchgear pangkalahatang sukat, mga sukat ng pag -install

● Diagram ng eskematiko ng uri ng GCK LV Switchgear Installation Foundation
