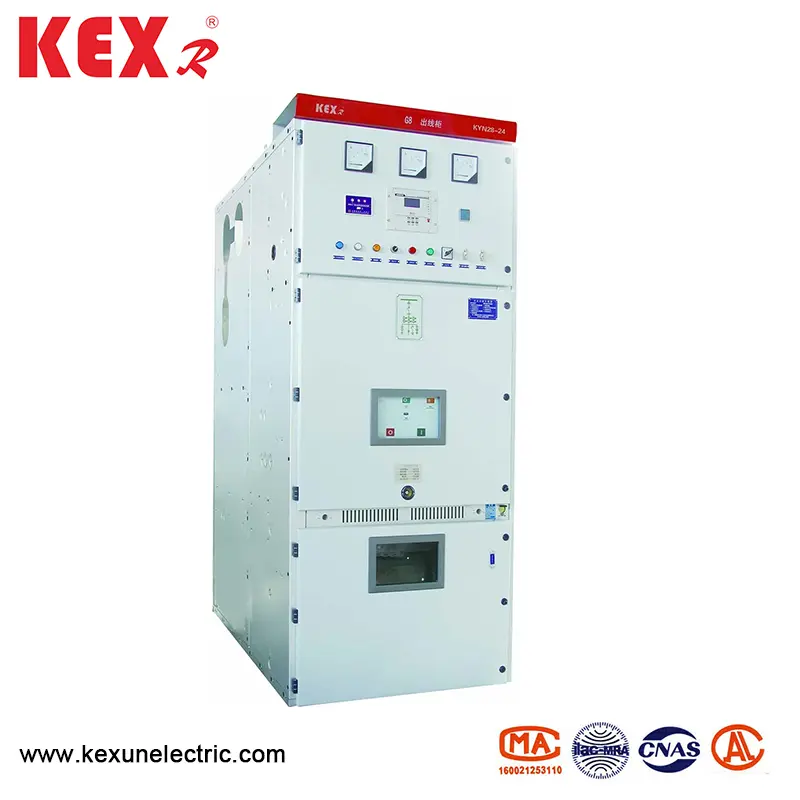

Armor-clad shifting metal closed switch kagamitan

● Lugar ng aplikasyon

Ang uri ng Kyn28-24 na uri ng sandata-clad na paglilipat ng mga kagamitan na sarado na switch (mula rito ay tinukoy bilang kagamitan sa switch) ay angkop para sa panloob na three-phase 50/60Hz power system na may na-rate na boltahe ng 24KV, at pangunahing ginagamit sa mga halaman ng kuryente, mga substation, pang-industriya at pagmimina ng mga negosyo at mataas na mga gusali, para sa pagtanggap at pamamahagi ng enerhiya ng kuryente at pagkontrol, pagprotekta at pagsubaybay sa mga circuit. Ang Kyn28-24 switch na kagamitan ay may iba't ibang mga pag-andar upang maiwasan ang maling pag-iwas, kasama na ang pag-iwas sa handcart mula sa paglipat ng pag-load, na pumipigil sa switch ng switch mula sa pagsasara ng circuit breaker, na pumipigil sa switch ng grounding mula sa pagsasara ng kuryente, at pinipigilan ito mula sa pagpasok ng live na kompartimento nang hindi sinasadya. Ang uri ng Kyn28-24 na uri ng sandata-clad na paglilipat ng mga kagamitan na sarado na switch ay nilagyan ng VS1-24 Series High-boltahe AC Vacuum Circuit Breaker Handcart at YD4G-24 Series Sealing Vacuum Circuit Breaker Handcart na may mahusay na pagganap. Ang pangalawang circuit ng kagamitan sa switch ay nilagyan ng advanced at maaasahang mga sangkap ng kontrol at proteksyon; Ang bus ay nagpatibay ng heat-shrinkable insulating material o epoxy-coated insulating na paraan, na-optimize ang hugis ng elektrod, at ang katawan ng gabinete ay compact sa istraktura. Ito ay isang kagamitan sa pamamahagi ng kuryente na may advanced na teknolohiya, matatag na pagganap, makatuwirang istraktura, maginhawang paggamit, kaligtasan at pagiging maaasahan.

● Pamantayan sa Paggawa ng Produkto

Ang Kyn28-24 type na nakasuot ng sandata-clad na paglilipat ng metal na sarado na kagamitan ay nakakatugon sa ibaba ng mga pamantayan:

◆ Ang koordinasyon ng pagkakabukod ng GB 311.1 Mataas na boltahe na paghahatid ng kuryente at kagamitan sa pagbabagong-anyo

◆ GB1984 Mataas na boltahe AC circuit breaker

◆ GB39063.6KV ~ 40.5kV AC Metal Enclosed Switchgear at Kontrol ng Kagamitan

◆ GB/T11022 Karaniwang mga kinakailangan sa teknikal na mga pamantayan para sa high-boltahe na switchgear at controlgear. ◆ Karaniwang mga kinakailangan sa teknikal ng pamantayan ng IEC 60694 para sa high-boltahe na switchgear at controlgear. ◆ IEC 62271-200: 2003 Mataas na boltahe na switchgear at controlgear bahagi 200: Na-rate na boltahe 1kV sa itaas ng 52kV at sa ibaba ng AC metal enclosed switchgear at control kagamitan.

● Teknikal na parameter

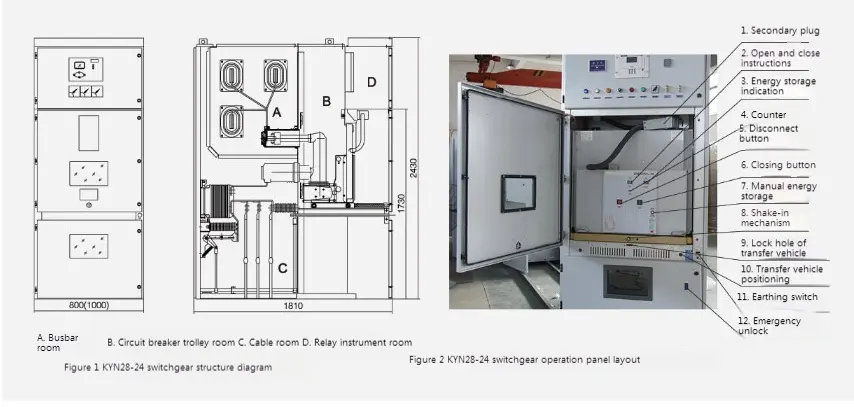

● Istraktura at prinsipyo ng pagtatrabaho

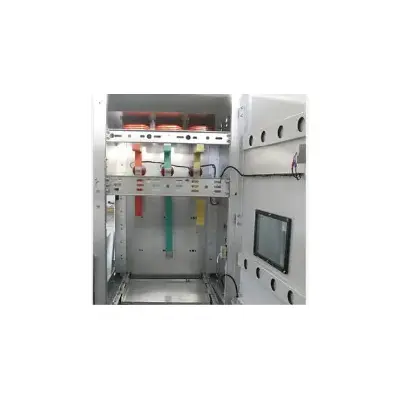

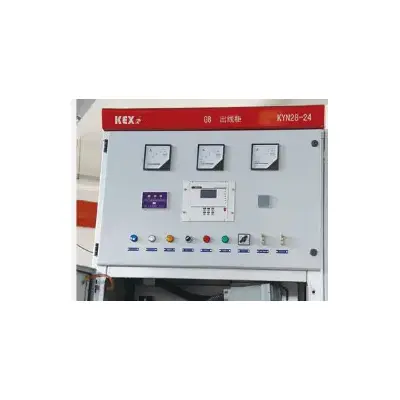

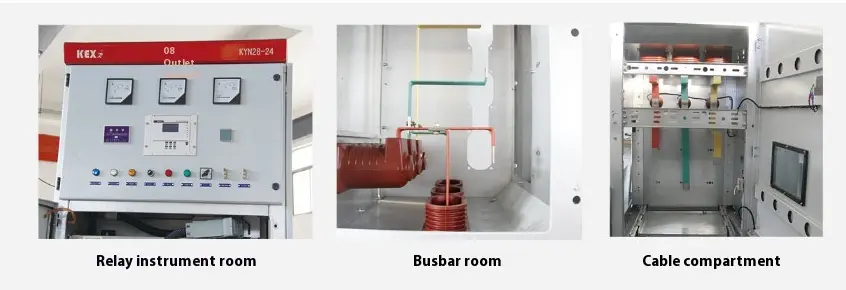

Ang uri ng Kyn28-24 na uri ng sandata-clad na paglilipat ng metal na sarado na kagamitan ay binubuo ng mga gabinete at naaalis na mga bahagi (karaniwang kilala bilang handcart). Ang gabinete ay nahahati sa ilang mga functional compartment sa pamamagitan ng mga partisyon ng metal, tulad ng silid ng bus, circuit breaker room, cable room at relay instrument room. Ang mga naaalis na bahagi ng switchgear ay maaaring magamit ng vacuum circuit breaker handcart, boltahe transpormer handcart, kidlat arrester handcart, paghihiwalay ng handcart at fuse handcart.

● Pangunahing mga tampok na istruktura

Ang switchgear ay maaaring isagawa ang back-to-back o mai-install laban sa dingding, na hindi lamang nagpapabuti sa kaligtasan at kakayahang umangkop ng switchgears, ngunit binabawasan din ang puwang ng sahig.

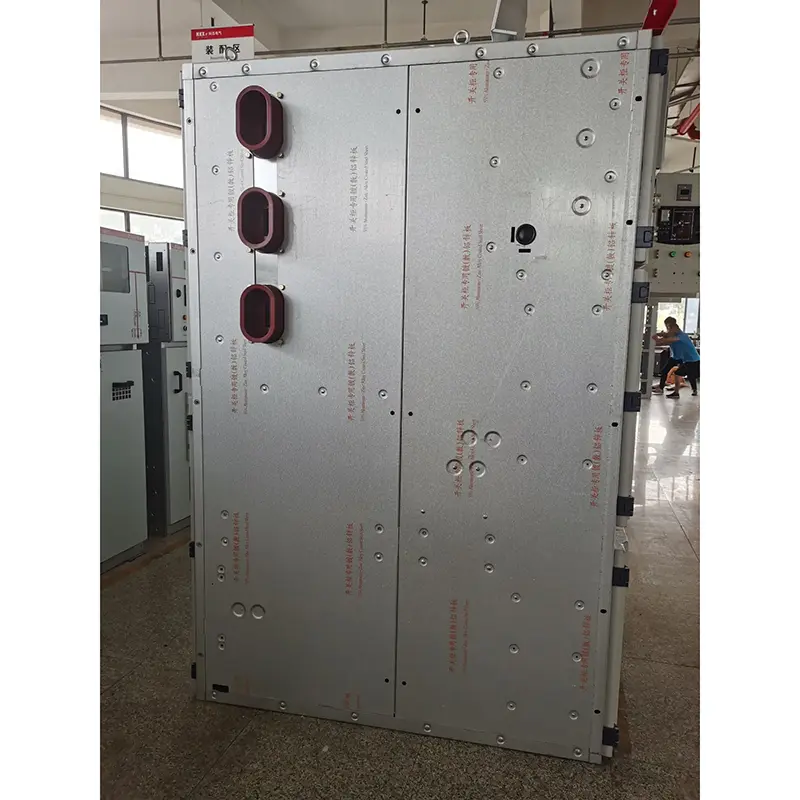

◆ Ang shell

Ang shell ng Kyn28-24 type armor-clad shifting metal closed switch kagamitan ay gawa sa na-import na aluminyo-zinc coated steel plate, na pinoproseso ng tool ng CNC machine at ginawa ng maraming proseso ng natitiklop. Ang buong gabinete ay may mataas na katumpakan at malakas na paglaban ng kaagnasan at paglaban sa oksihenasyon, at dahil sa pag -ampon ng maraming natitiklop na teknolohiya, ang gabinete ay mas magaan sa pangkalahatang timbang, mas mataas sa mekanikal na lakas at maganda sa hitsura kaysa sa iba pang mga katulad na mga cabinets ng kagamitan. Ang gabinete ay nagpatibay ng isang natipon na istraktura, na kung saan ay konektado ng isang willow nut at isang mataas na lakas na bolt, upang ang pagproseso at pag-ikot ng produksyon ay pinaikling, ang mga bahagi ay unibersal, maliit ang puwang ng sahig, at ang samahan ng paggawa ay maginhawa.

◆ Ang handcart

Ang balangkas ng handcart ay gawa sa manipis na plato ng bakal at tipunin ng tool ng machine machine ng CNC. Ang handcart at ang gabinete ay may mataas na katumpakan ng pagtutugma, at ang mekanikal na interlock ay ligtas, maaasahan at nababaluktot. Ang handcart ay maaaring nahahati sa handcart ng circuit breaker, boltahe ng transpormer ng boltahe, pagsukat ng handcart, paghiwalay ng handcart, atbp. Ang handcart ay may isang posisyon ng pagkakakonekta/pagsubok at isang posisyon sa pagtatrabaho sa gabinete, at ang bawat posisyon ay may aparato sa pagpoposisyon. Upang matiyak ang maaasahang interlocking. Ang lahat ng mga uri ng mga posas ay hinihimok at binawi ng mga rod rod, na magaan at nababaluktot upang mapatakbo at angkop para sa mga tauhan na nasa tungkulin. Kapag ang handcart ay kailangang alisin mula sa gabinete, maaari itong maginhawang makuha gamit ang isang espesyal na trak ng paglipat para sa iba't ibang mga inspeksyon at pagpapanatili. Kapag ang handcart na tumatakbo na kotse ay dinala sa silid ng circuit circuit breaker, maaari itong maaasahan na naka -lock sa posisyon ng off/test, at ang ilaw ng tagapagpahiwatig ng posisyon ng gabinete ay nagpapakita ng posisyon nito. Pagkatapos lamang ang handcart ay ganap na naka -lock ay maaaring maialog ang mekanismo ng propulsion ng tingga upang itulak ang handcart sa posisyon ng pagtatrabaho. Kapag naabot ng handcart ang posisyon ng pagtatrabaho, ang operating force ng propulsion hawakan ay biglang tumataas at hindi maaaring paikutin, at ang kaukulang ilaw ng tagapagpahiwatig ng posisyon ay nagpapakita ng posisyon nito. Ang mekanikal na interlock ng handcart ay maaaring mapagkakatiwalaang matiyak na ang circuit breaker ay maaaring sarado lamang kapag ang handcart ay nasa posisyon ng pagtatrabaho o posisyon ng pagsubok; Bukod dito, ang handcart ay maaari lamang ilipat kapag ang circuit breaker ay nasa pambungad na estado.

◆ Pressure Relief Device

Ang mga aparato ng relief relief ay naka -install sa itaas ng silid ng handcart, silid ng bus at silid ng cable. Kapag naganap ang mga pagkakamali sa kompartimento at arko ay nangyayari, ang presyon ng hangin sa loob ng pagtaas ng switchgear, at ang pintuan ng gabinete ay sarado ng isang espesyal na singsing na naka-install sa harap ng pintuan, at ang presyon ng relief metal plate ng tuktok na aparato ay awtomatikong binuksan upang palabasin ang presyon at high-temperatura na gas, kaya tinitiyak ang kaligtasan ng mga operator at switchgear.

◆ Ang pangalawang plug na nakipag -ugnay sa handcart.

Ang pangalawang koneksyon sa pagitan ng switchgear at ang handcart ay natanto sa pamamagitan ng pakikipag -ugnay sa pangalawang plug, na konektado sa handcart sa pamamagitan ng isang naylon corrugated teleskopiko na tubo, at ang pangalawang socket ay naka -install sa kanang itaas ng handcart ng kagamitan sa switch. Lamang kapag ang handcart ay nasa posisyon/off na posisyon ay maaaring ang pangalawang plug ay mai -plug in o hindi mai -plug. Ang pangalawang plug ay naka -lock kapag ang handcart ay pumapasok sa posisyon ng nagtatrabaho. Ang circuit breaker handcart na nilagyan ng pagsasara at pag -lock ng electromagnet, bago konektado ang pangalawang plug, ang mekanismo ng pagsasara ng handcart ay naka -lock ng electromagnet, at maaari lamang itong mabuksan, kaya hindi ito maaaring sarado.

◆ Sinisingil na aparato ng display

Ang switchgear ay maaaring magamit sa isang live na aparato ng pagpapakita para sa pagtuklas ng operasyon ng pangunahing circuit, na binubuo ng isang sensor na may mataas na boltahe at isang display. Ang aparato ay maaaring mag-prompt ng katayuan ng pagsingil ng high-boltahe circuit, at maaari ring makipagtulungan sa electromagnetic lock upang pilitin na i-lock ang mga layunin ng operating, ang gabinete ng gabinete at ang mga katabing mga cabinets, upang makamit ang saligan ng switch mula sa pagsara sa singilin, at maiwasan ang pagpasok nito sa pagpasok ng charging interval sa pamamagitan ng pagkakamali, at pagpapabuti ng pagkakamali sa pagsuporta sa mga produkto.

◆ Pigilan ang paghalay

Upang maiwasan ang paghalay sa kapaligiran na may mataas na kahalumigmigan o mahusay na pagbabago ng temperatura, ang mga electric heaters ay naka -install sa circuit breaker room at cable room ayon sa pagkakabanggit, upang maiwasan ang mga aksidente sa pagkakabukod sa ilalim ng mga kondisyon sa pagpapatakbo sa itaas.

◆ Grounding aparato

Mayroong 5 × 40mm2 grounding tanso bar sa cable room, na tumatakbo sa mga katabing mga cabinets at maayos na konektado sa mga cabinets para sa paggamit ng mga direktang grounded na sangkap. Dahil ang buong gabinete ay pinarangal sa mga plate na may aluminyo na may aluminyo, ang buong gabinete ay nasa isang mahusay na estado ng saligan, tinitiyak ang kaligtasan ng mga operator kapag hinawakan ang gabinete.
