Mataas na boltahe kumpletong hanay

● Application ng Kyn28-12 Uri ng mataas na boltahe kumpletong hanay

Ang Kyn28-12 (GZS1) Mataas na Boltahe Kumpletong Set ay isang three-phase AC 50Hz panloob na kumpletong aparato ng pamamahagi, na ginagamit upang matanggap at ipamahagi ang 3-12KV network ng kapangyarihan at kontrol, protektahan at subaybayan ang circuit. Ang iba't ibang mga uri ng mga aparato na komprehensibong pagbabalik-tanaw na nakabatay sa microcomputer ay maaaring mai-install sa panel ng relay chamber ng produktong ito, at ang matalinong kontrol ng system ay maaaring maisakatuparan. Mayroon itong mga pag -andar ng remote control, telemetry, remote na komunikasyon at remote na pagsasaayos, at ang network ng patlang ay maaaring kontrolado sa pamamagitan ng CAN BUS na may interface ng komunikasyon. Mayroon din itong mga pag -andar ng pagpigil sa maling akda ng circuit breaker, pagtulak at paghila ng handcart na may pag -load, pagsasara ng switch ng saligan na may kuryente, pagpapadala ng koryente sa posisyon ng saligan at pinipigilan ito mula sa pagpasok ng live na agwat nang hindi sinasadya, na tinutukoy bilang "limang pag -iwas" para sa maikli. Ang gabinete ay maaaring magamit sa VSI (Zn63) at Zn12V vacuum circuit breakers, pati na rin ang na -import na VD4 vacuum circuit breakers at VC series vacuum contactor.

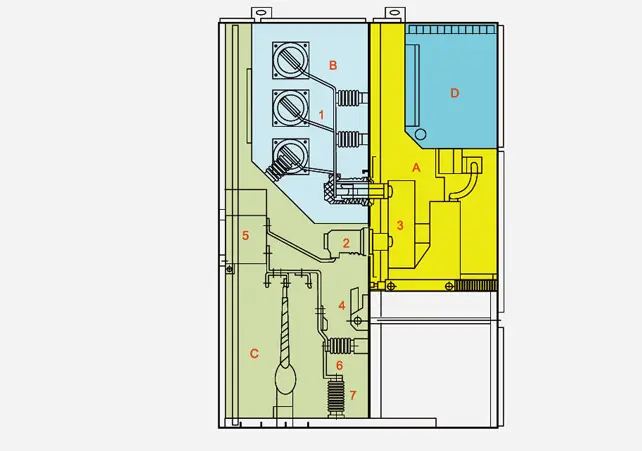

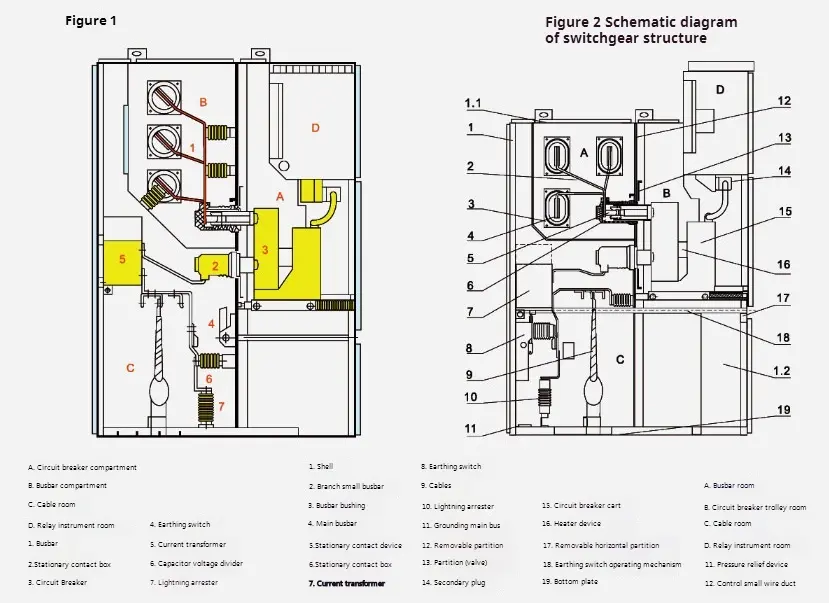

● Istraktura Chart ng Kyn28-12 Uri ng Mataas na Boltahe Kumpletong Itakda

● Ang mataas na boltahe kumpletong hanay ay nakakatugon sa ibaba ng mga pamantayan ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Mataas na boltahe kumpletong paglalarawan ng set

Ang shell at pagkahati ng mataas na boltahe na kumpletong hanay ay gawa sa aluminyo-zinc coated steel plate o bakal plate na kung saan ay bolted matapos na maproseso at baluktot ng mga tool ng CNC machine, kaya ang natipon na mataas na boltahe na kumpletong hanay ay maaaring mapanatili ang pagkakapareho sa laki. Ang aluminyo-zinc coated steel plate ay may malakas na anti-corrosion at anti-oksihenasyon at mataas na lakas ng mekanikal. Ang interior ng mataas na boltahe na kumpletong hanay ay nahahati sa handcart room, bus room, cable room at relay instrument room sa pamamagitan ng mga partisyon, at ang shell ng bawat yunit ay may independiyenteng saligan. Ang mga pintuan nito ay lahat ay na -spray na may electrostatic plastic, na gumagawa ng kanilang mga ibabaw ay may pakinabang ng paglaban sa epekto, paglaban ng kaagnasan at magandang hitsura (ang mga kulay ay maaaring ipasadya ng mga gumagamit).

◆ Ang shell at pagkahati

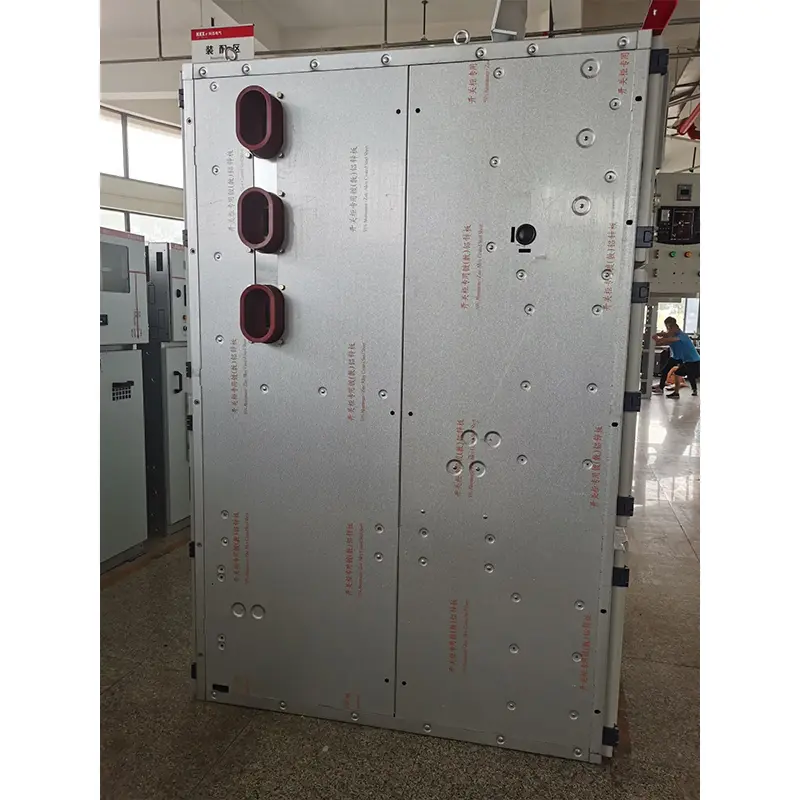

Ang shell at pagkahati ng gabinete ay gawa sa mataas na kalidad na na-import na aluminyo na pinahiran na zinc steel plate na kung saan ay bolted matapos na baluktot ng mga tool ng CNC machine, kaya ang natipon na mataas na boltahe na kumpletong hanay ay maaaring mapanatili ang pagkakapareho sa laki. Mayroon itong malakas na paglaban sa kaagnasan at paglaban sa oksihenasyon, at may mas mataas na lakas ng mekanikal kaysa sa parehong plato ng bakal. Ang mataas na boltahe na kumpletong hanay ay nahahati sa silid ng handcart (kompartimento ng circuit breaker), silid ng bus, silid ng cable at silid ng instrumento ng relay (mababang silid ng boltahe) sa pamamagitan ng pagkahati. Ang shell ng bawat yunit ay nakapag -iisa na saligan.

◆ Mga sukat

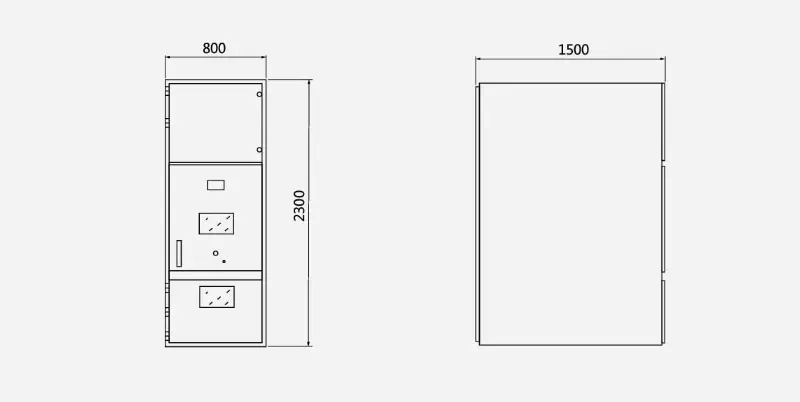

◆ Balangkas na dimensional na pagguhit ng mataas na boltahe kumpletong set

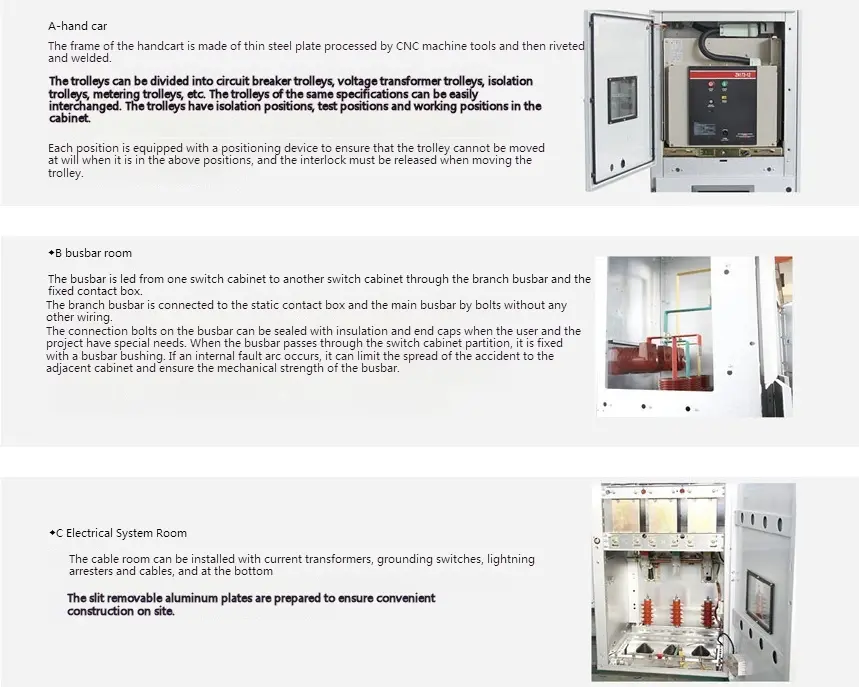

◆ Mahahalagang sangkap ng Kyn28-12 Uri ng Mataas na Boltahe Kumpletong Itakda
